【Arduino 101】霍尔编码器（增量，正交）与起停式闭环控制

最新推荐文章于 2025-03-08 23:19:55 发布

机器人工坊

最新推荐文章于 2025-03-08 23:19:55 发布

阅读量1.7w

点赞数 56

文章标签： arduino 编码器

本文链接：https://blog.csdn.net/robotixworkshop/article/details/114275629

版权

本文介绍了使用Arduino Uno、L298N马达驱动和带霍尔编码器的直流电机进行闭环控制的实践，包括材料清单、演示视频、控制原理和IDE代码。代码部分展示了如何通过A相位和A&B相位检测电机旋转方向，并利用中断服务程序实现正交编码器的精确控制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

Bill of Material

Arduino Uno x 1; L298N 马达驱动 x 1; 带霍尔编码器(增量，正交)的直流电机 x 1; 电位器 x 1；

演示视频

【Arduino 101】霍尔编码器与闭环控制（白话）

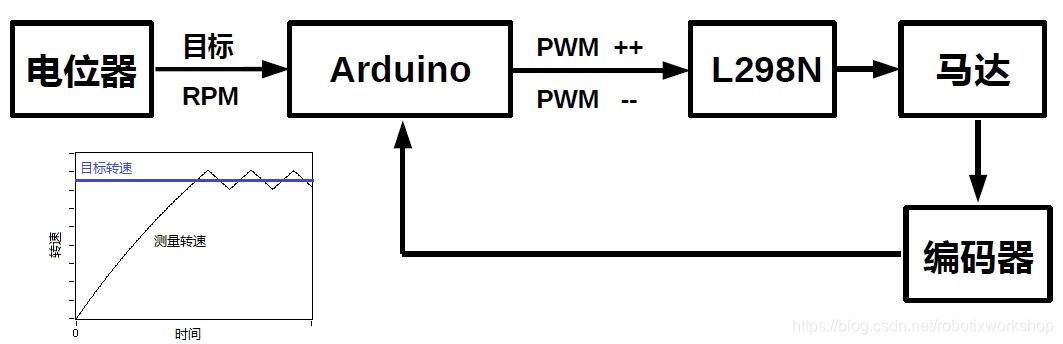

控制原理

在这里插入图片描述

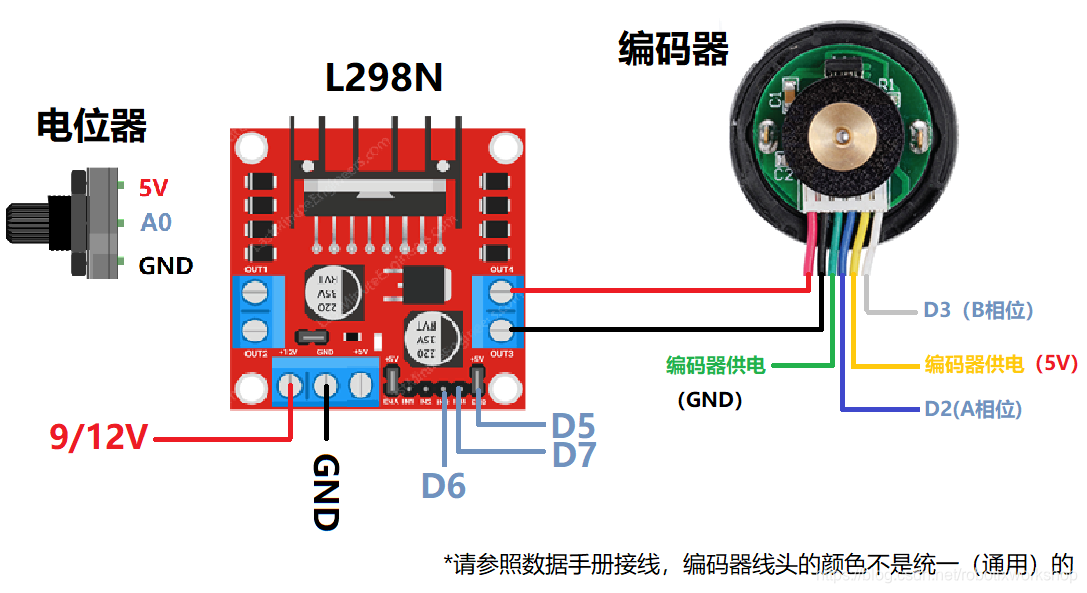

接线

在这里插入图片描述

IDE 代码 I（仅使用A相位）

 /*
Bnag Bnang Control with Encoded DC Motor(霍尔编码器与起停控制直流电机)
Last Edited: Feb.27th.2021 by Mun Kim
Contact: robotix.kim@gmail.com
*/

// Motor encoder output pulse per rotation (change as required)// 每圈的脉冲数量，可以从数据手册中查找
int PPR= 3;

// Encoder output to Arduino Interrupt pin// 编码器的A相位接Arduino的D2.
int encoder_A= 2;

// L298n Motor Driver // 马达驱动接线：D5控制PWM, D6与D7控制转动方向
int enB= 5; int in3= 6; int in4= 7;

// Analog pin for potentiometer // 电位器接线：用来控制目标转速（不是PWM）
int pot = 0;

// Pulse count from encoder // 用来储存脉冲数量
volatile long encoderCount = 0;

// One-second interval for measurements // 每一秒进行一次测量与控制，可改小，ie: interval=100;
int interval = 1000;

// Counters for milliseconds during interval // 用来计算时间
long previousMillis = 0; long currentMillis = 0;

// Variable for RPM measuerment //rpm: 实际测到的转速， setRPM:目标转速
int rpm = 0; int setRPM=0;

// Variable for PWM motor speed output // PWM初始值, 可以设为 0-255 之间的任
