握手依赖关系

协议规定握手依赖的目的是为了防止死锁（deadlock），手册定义于章节 A3.3 ，主要的原则还是第一章中说过的两条：

• 发送方 VALID 一定不能依赖接收方 READY 信号
• 接收方 READY 信号可以检测到 VALID 置起后再置起有效，换句话说，可以依赖 VALID 信号

读传输

单箭头：指向的信号可以在箭头起始信号置起之前或之后置起（无依赖）

双头箭头表示：其指向的信号必须在箭头起始信号置起之后置起（指向信号依赖起始信号）

 先看这些信号的含义：

ARVALID：主设备给出的地址和相关控制信号有效

ARREADY：从设备已准备好接收地址和相关的控制信号

RVALID：从设备给出的数据和响应信息有效

RREADY：主设备已准备好接收读取的数据和响应信息

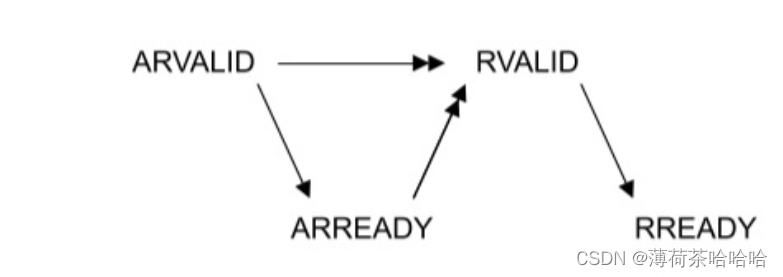

依赖关系：主机ARVALID无依赖，与从机ARREADY是否置起无关

从机ARREADY可以等主机的ARVALID置起，也可以自行先置起

从机的 RVALID 信号必须等待 ARVALID 和 ARREADY 信号均置起后置起（如两个双头箭头所示）从机的RVALID不能等待主机的RREADY信号置起才可以置起

主机RREADY信号可以在从机RVALID信号置起前置起

写传输

 AWVALID：主设备给出的地址和相关控制信号有效

AWREADY：从设备已准备好接收地址和相关的控制信号

WVALID：主设备给出的数据和字节选通信号有效

WREADY：从设备已准备好接收数据选通信号

BVALID：从设备给出的写响应信号有效

BREADY：主设备已准备好接收写响应信号

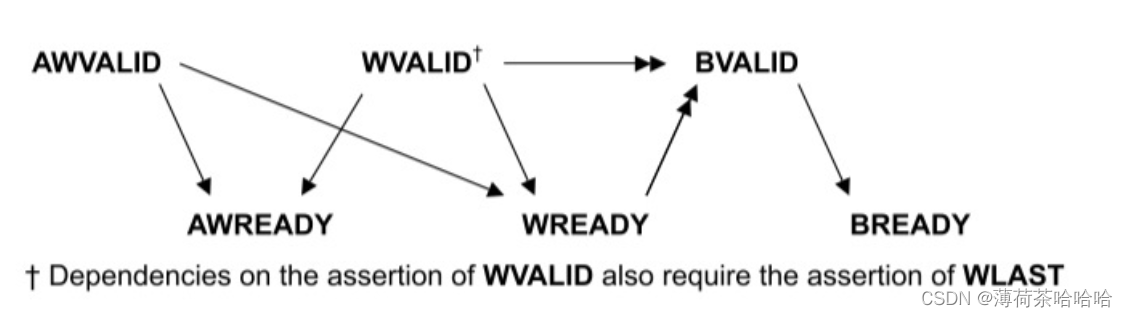

BVALID只有在WVALID与WREADY置起后才可以置高

此外另外三组单头箭头表示 AWREADY 、WREADY 信号可以根据 AWVALID、WVALID 信号生成，但不存在依赖。同样的关系还存在于 BREADY 与 BVALID 信号之间。本文此处不再展开具体依赖，
