ABAQUS软件动力分析模块对钻柱-钻头-岩石系统进行仿真模拟

应用ABAQUS软件动力分析模块对钻柱-钻头-岩石系统进行仿真模拟, 建立的有限元模型包括了转盘、钻杆、底部钻具组合、钻头以及岩石等部件。

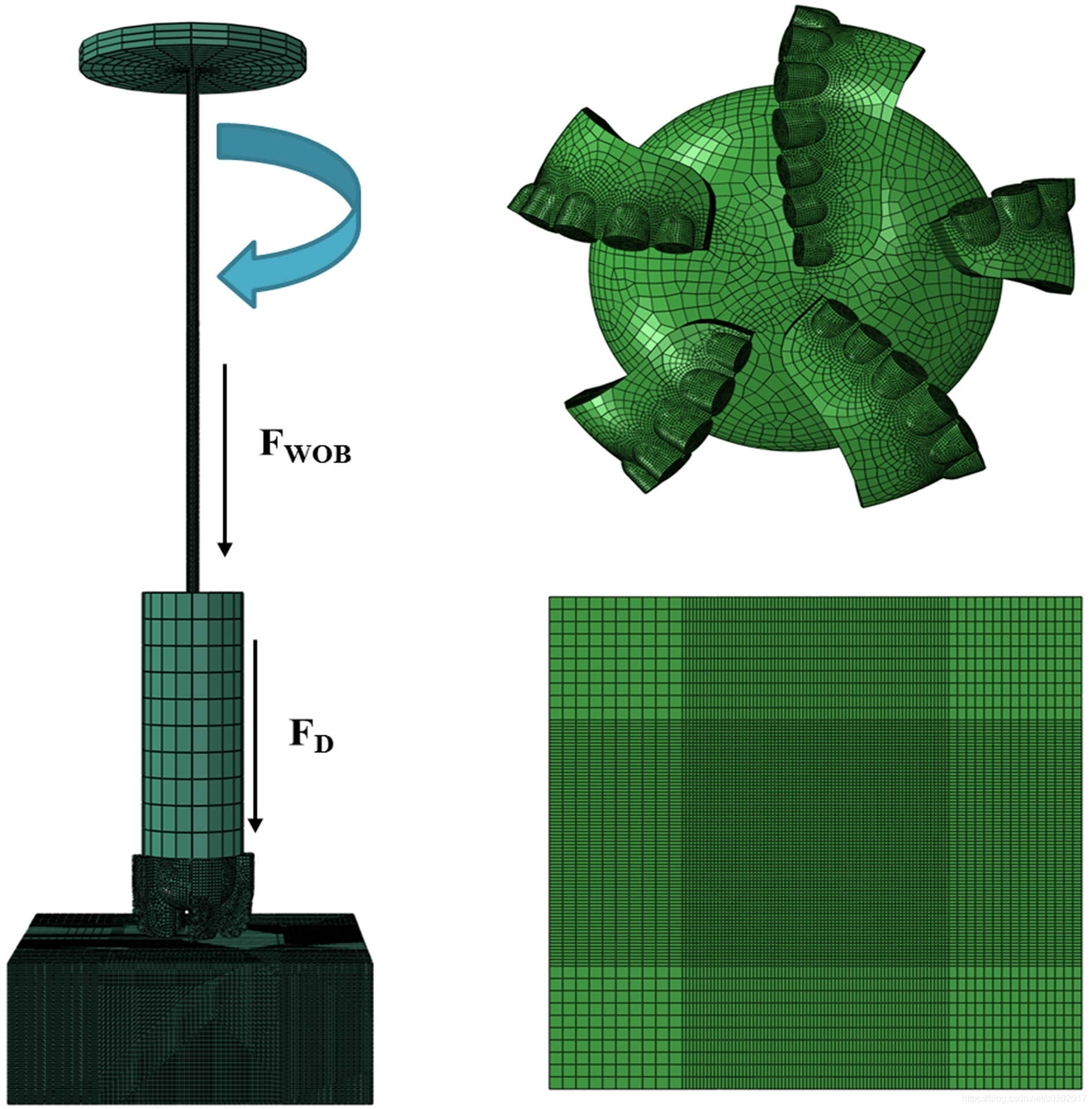

钻进模拟有限元模型

模型中钻头采用5刀翼PDC钻头，并设置其为刚性单元，其它部件设置为弹性单元。岩石岩性为石灰岩，并考虑其弹塑性力学特性。为了提高求解精度，单元网格划分时分别将PDC钻头的切削齿以及钻头主要接触的岩石区域进行加密处理，从而保证网格划分的精细度已对结果不再产生影响。

在载荷设置过程中，分别对转盘施加一个恒定的旋转角速度，对底部钻具组合施加一个恒定的钻压，对PDC钻头施加一个简谐冲击载荷。位移约束方面，对整体模型施加X方向固定约束，在岩石底部施加全固定约束。

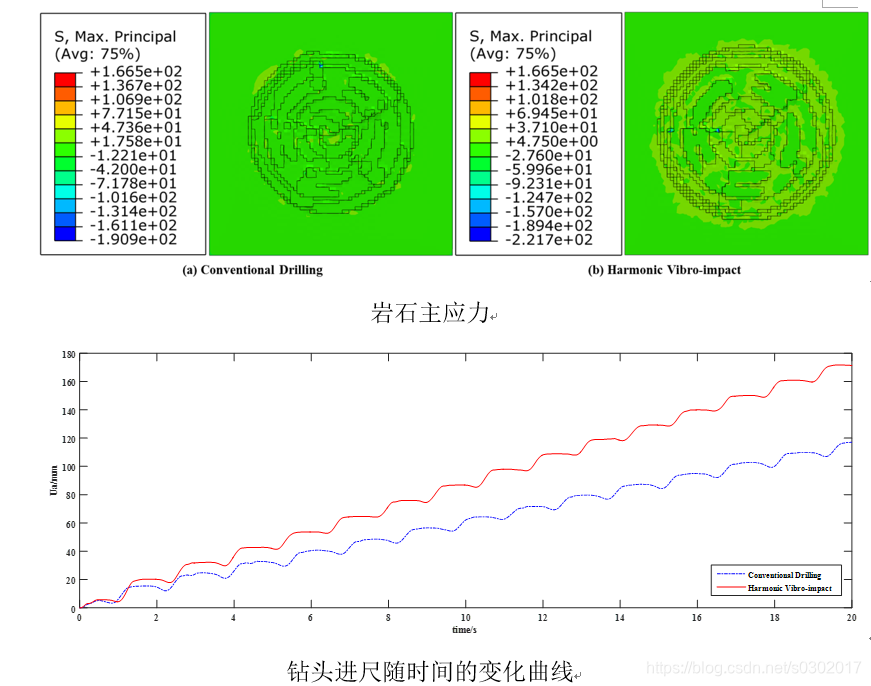

模拟结果：
