示波器使用技巧

示波器简介

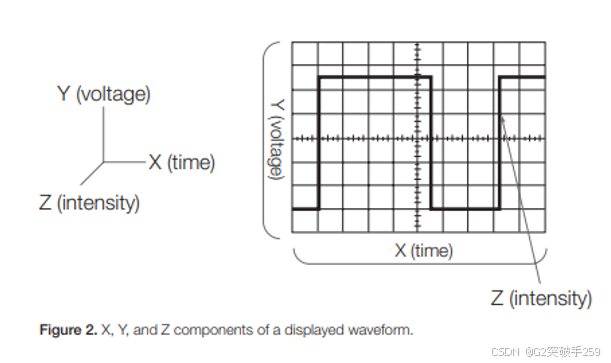

示波器基本上是一种图形显示设备——它将电信号绘制成图形。在大多数应用中，该图显示了信号如何随时间变化:纵轴（Y）表示电压，横轴（X）表示时间。显示器的强度或亮度有时称为 Z 轴，如图所示。

常见波形及分类：

• 正弦波
• 方形波和矩形波
• 锯齿波和三角波
• 阶跃和脉冲
• 周期信号和非周期信号
• 同步信号和异步信号
• 复杂波形

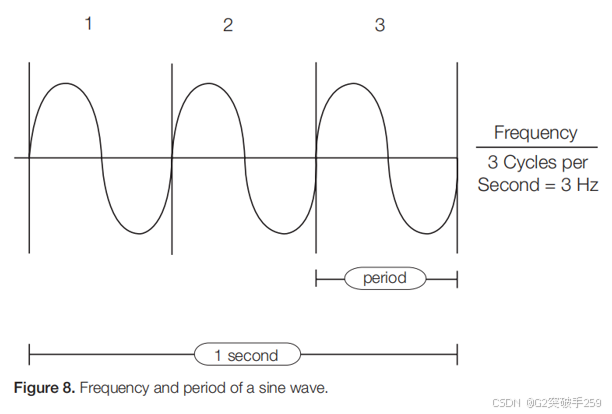

频率和周期（Frequency and Period）

如果一个信号重复，它就有一个频率。频率以赫兹(Hz)为单位，等于信号在一秒钟内重复的次数，称为每秒周期。重复信号也有一个周期，这是信号完成一个周期所需的时间。周期和频率互为倒数，1/周期等于频率，1/频率等于周期。例如，图中的正弦波频率为 3Hz，周期为 1/3 秒。

电压（Voltage）

电压是电路中两点之间的电势或信号强度。通常，这些点之一是地，或 0V，但不总是这样。你可能想要测量从波形的最大峰值到最小峰值的电压，称为峰值电压。

振幅（Amplitude）

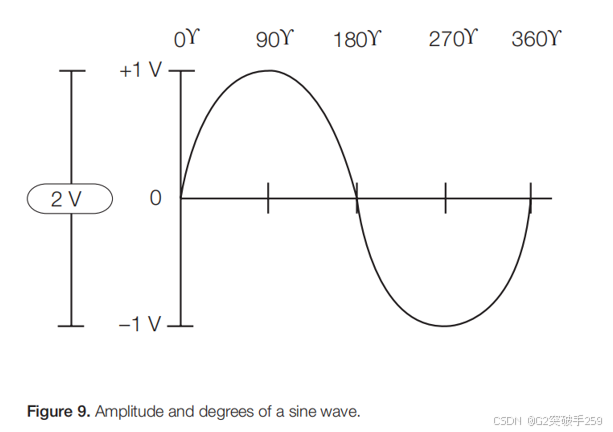

振幅是指电路中两点之间的电压量。振幅通常是指从地或 0V 到测量的信号的最大电压。右图所示的波形的幅值为 1V，峰值电压为 2V。

相位（Phase）

相位最好用正弦波来解释。正弦波的电压水平是以圆周运动为基础的。假设一个圆为 360°，则正弦波的一个周期为 360°，如图所示。使用角度，当你想要描述周期已经过了多长时间时，你可以参考正弦波的相位角。

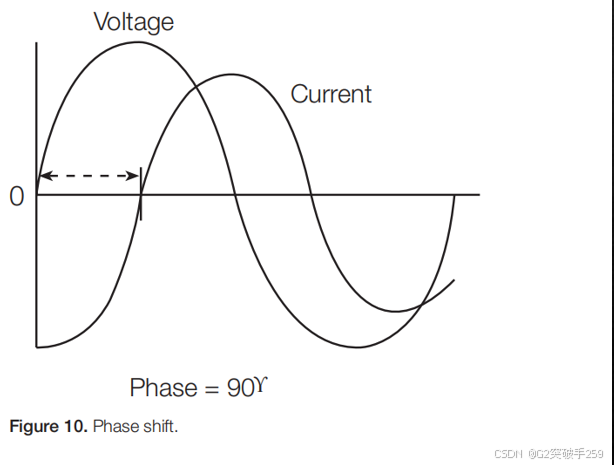

相位描述了两个原本相似的信号在时间上的差异。图中标记为“电流”的波形与标记为“电压”的波形相差 90°，因为波在周期内到达相似的点，距离正好是一个周期 1/4(360°/4=90°)。

脉冲宽度和上升时间（Pulse Width and Rise Time）

标准的脉冲测量是脉冲上升时间和脉冲宽度。上升时间是指脉冲从低电压到高电压所需要的时间。按照惯例，上升时间从脉冲全电压的 10% 到 90% 测量。这消除了脉冲转换角的任何不规则现象。脉冲宽度是指脉冲从低到高再回到低所需的时间。按照惯例，脉冲宽度在满电压的 50% 处测量。下图说明了这些测量点。

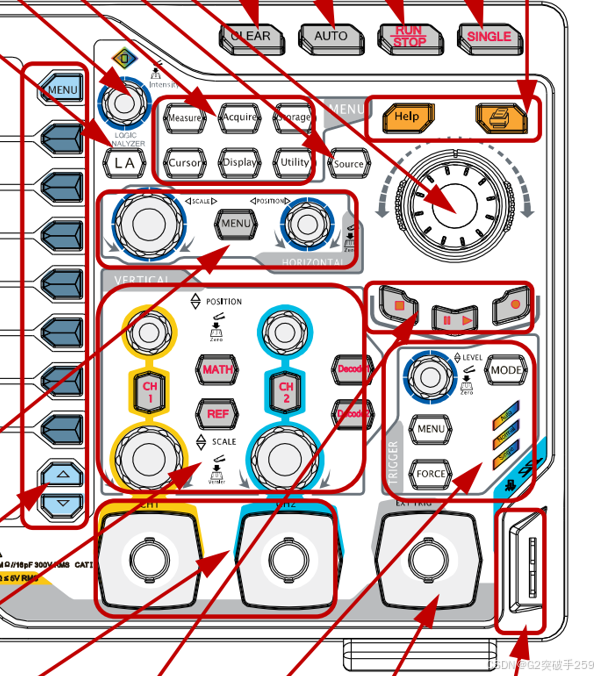

示波器面板

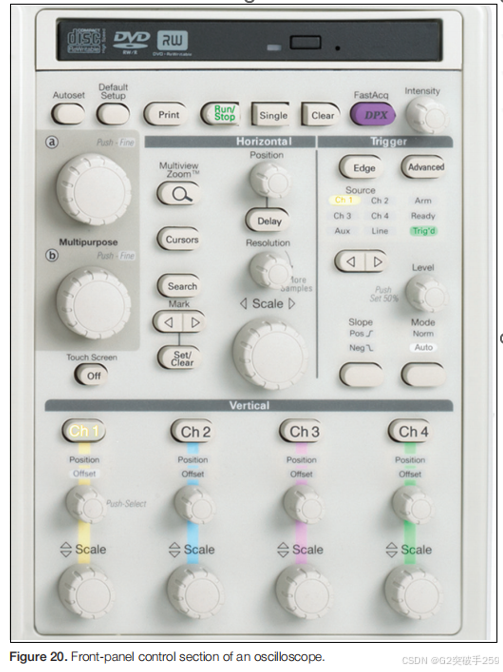

示波器的前面板分为三个主要部分，分别标记为垂直（Vertical）、水平（Horizontal）和触发（Trigger） 。不同的示波器可能有其他部分，这取决于型号和类型。

• 垂直: 信号的衰减或放大。使用 volts/div 控制来调整信号的幅度到所需的测量范围。
• 水平: 时间基准。使用 sec/div 控制来设置在屏幕上水平表示的每一格的时间。
• 触发: 示波器的触发。使用触发电平来稳定重复信号，或在单个事件上触发。

常见的垂直控制包括

Termination	Coupling	Bandwidth
-1M ohm	-DC	-Limit
-50 ohm	-AC	-Enhancement
	-GND

垂直位置控制允许你在屏幕上精确地上下移动波形。volts/div 是一个比例因子，它改变屏幕上波形的大小。如果 volts /div 设置为 5V，假设有 8 个垂直分区，那么 8 个垂直分区中的每一个代表 5V，整个屏幕可以从下到上显示 40V。如果 volts /div 设置为 0.5V ，屏幕可以从下往上显示 4V，以此类推。你可以在屏幕上显示的最大电压是 volts /div 设置乘以垂直分区的数量。请注意，你使用的探针（1X 或 10X）也会影响比例因子。如果示波器不自动调整，你必须将 volts /div 刻度除以探头的衰减因子。

耦合

耦合是指将电信号从一个电路连接到另一个电路的方法。在这种情况下，输入耦合是从测试电路到示波器的连接。耦合器可以设置为 DC，AC 或 GND。

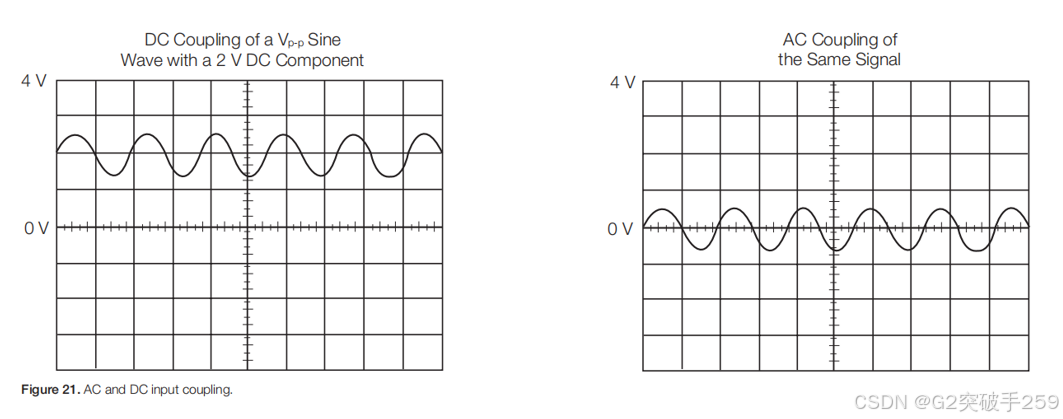

DC 耦合显示所有的输入信号。AC 耦合阻塞信号的直流分量，因此你可以看到以 0V 为中心的波形。下图说明了这种差异。当整个信号(交流电+直流电)对于 volts/div 设置过大时，AC 耦合设置是有用的。

接地设置从垂直系统断开输入信号，这让你看到 0V 位于屏幕上。使用接地输入耦合和自动触发模式，你可以在屏幕上看到表示零电压的水平线。从直流到地再切换回来是测量信号电压电平相对于地的一种方便的方法。

DC 耦合和 AC 耦合的差异

带宽限制

大多数示波器都有一个电路来限制示波器的带宽。通过限制带宽，可以减少有时出现在显示波形上的噪声，从而产生更清晰的信号显示。注意，在消除噪声的同时，带宽限制也可以减少或消除高频信号的内容。

带宽增强

有些示波器可能提供 DSP 任意均衡滤波器，可用于改善示波器通道响应。该滤波器扩展了带宽，使示波器通道频率响应平坦，改善了相位线性，并提供了更好的通道之间的匹配。它还缩短了上升时间，改善了时域阶跃响应。

示波器的基本结构

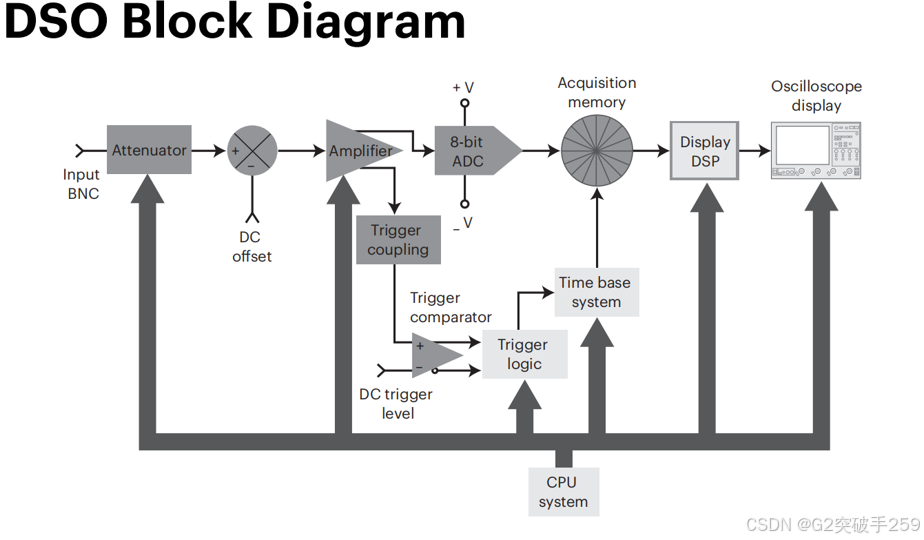

当将示波器探针连接到设备上的那一刻，信号必须通过五个不同的 Block 来完成从设备到示波器然后返回到显示器的过程。

• Block 1：示波器前端的待测设备（DUT）
• Block 2：模拟输入信号调节
• Block 3：模数转换和触发
• Block 4：时基和采集存储器
• Block 5：显示数字信号处理（DSP）

Block 1：示波器前端的待测设备（DUT）

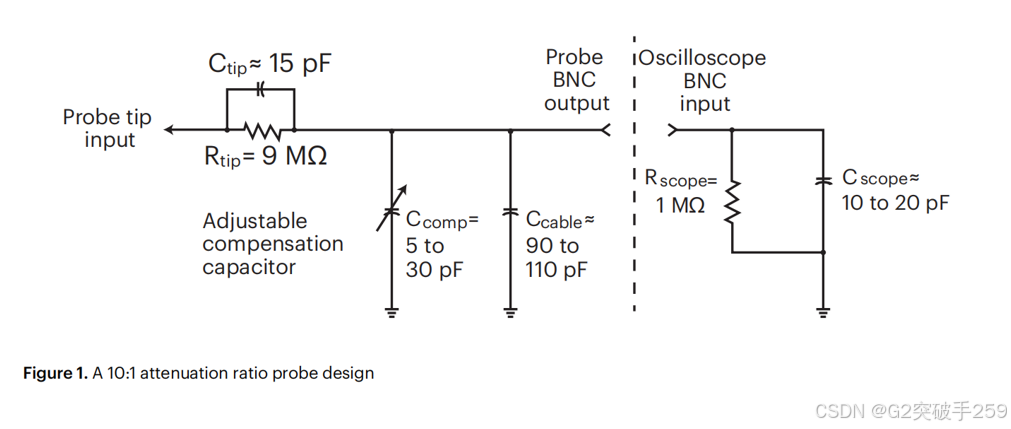

信号从设备出发，经过示波器探头内的一系列电阻性和电容性元件。探头的衰减规格将决定里面有什么电阻元件。下图显示了大多数标准无源电压探头如何具有 10:1 的衰减比。

这种探头类型有一个 9 MΩ 探头尖端电阻串联示波器的 1 MΩ 输入阻抗，这使得探头尖端的电阻 10 MΩ。当你的信号通过探头并到达示波器的输入时，它将是它在设备尖端进入探头时电压水平的十分之一。这扩展了示波器测量系统的动态范围，使您能够测量比使用 1:1 探头时高 10 倍振幅的信号。10:1 无源探头还确保探头尖端的高输入阻抗，消除设备上的任何负载。

Block 2：模拟输入信号调节

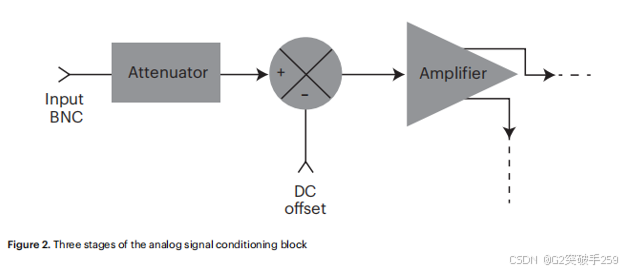

信号进入示波器开始第一阶段的处理:模拟输入信号调节。右图显示了这个调节过程的三个阶段，以正确缩放波形，因此它在模数转换器（ADC）和放大器的动态范围内。

这些阶段的处理取决于 V/ div 和偏置设置，以及测量的是低信号还是高信号。衰减器块是一个可缩放信号的电阻分压器网络。当你有一个高电平的输入信号时，信号被衰减（或减少）。如果你输入一个低电平的信号，信号将传递到下一步没有任何衰减。

你可能需要输入一个有直流偏移的信号。尽管如此，你还是希望能够将信号显示在屏幕中央 0 伏的位置。示波器内部有一个与信号极性相反的直流偏置，以改变刻度来实现这一点。该功能将信号显示在屏幕中央。

然后信号进入可变增益放大器。这种类型的放大器将增加或减少增益的信号取决于 V/ div 设置。这个设置取决于你看到的是低信号还是高信号。你可能正在使用低 V/ div 设置，这告诉放大器在低电平信号工作时需要增加增益以使用 ADC 的全量程。如果你处理的是高电平信号，衰减器会在过程的第一阶段降低信号。然后放大器可以在这一阶段通过降低增益来进一步衰减信号，使信号在 ADC 的动态范围内缩放。

Block 3：模数转换和触发

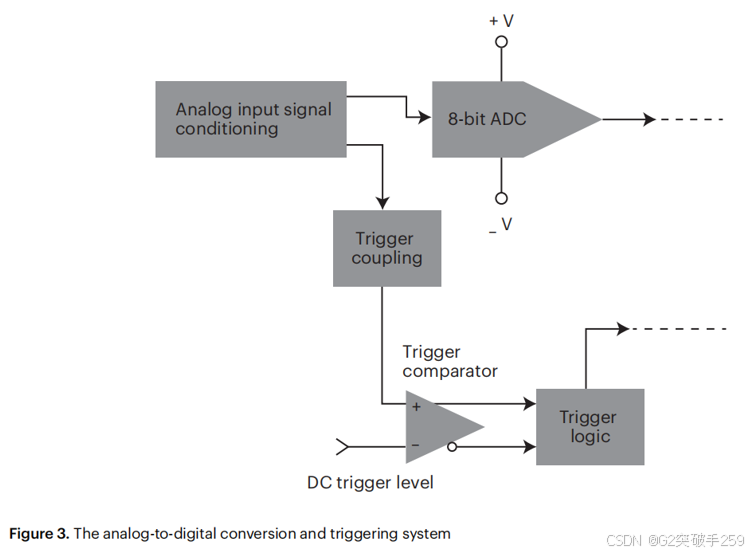

条件信号在 ADC 的动态范围内，现在可以进入示波器的中心，这样模数转换就可以开始了，如下图所示。ADC 块是 DSO 的核心部件。

图 3 是模拟输入信号转换成一系列数字信号的地方。目前大多数 DSO 使用 8 位 ADC，提供 256 个唯一的数字输出电平/代码，存储在示波器的采集存储器中。示波器将尽量利用 ADC 的全动态范围来获得最高分辨率，以确保测量的准确性。当 ADC 转换信号时，示波器也处理触发条件，在输入信号上建立一个唯一的时间点，以实现同步采集。

根据示波器的触发采集设置，触发器比较器块将输出一个非倒置波形，占空比取决于你设置的触发电平。然后，根据触发器类型(上升沿、下降沿等)，触发器逻辑块将反转波形或允许非反转波形通过到下一个步骤，以使用信号作为唯一的同步时间点。

Block 4：时基和采集存储器

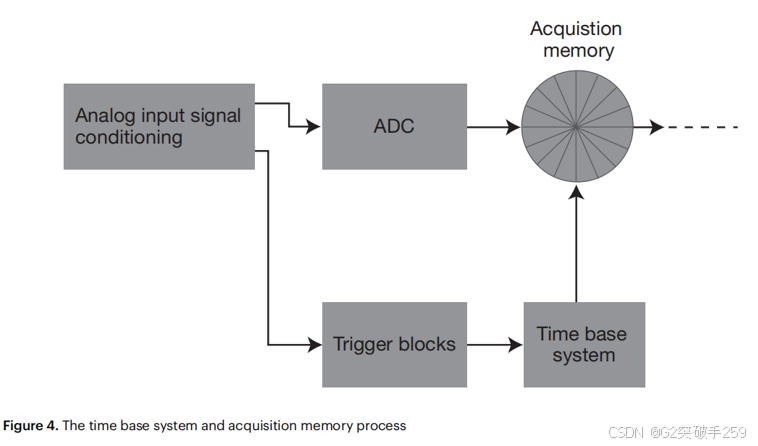

图 4 显示了时间基块控制 ADC 采样何时开始和相对于前一步中确定的触发事件停止。时基块还根据示波器的可用采集存储器深度和时基设置控制 ADC 的采样率。

按下运行键后，时基块可以以适当的采样率将数字化数据连续存储到示波器的“循环”采集存储器中。

当时间基块增量在每次采样后处理循环采集内存缓冲区时，它们也会计算采样的数量，直到一定数量。这个数字取决于示波器的存储深度和触发器位置。

当所述时基块收集所需信号样本的最小数目时，所述时基块启用触发并开始寻找所述输出触发比较器的第一个限定点。

一旦检测到触发事件，时间基准块就开始收集所需数量的样本。一旦存储了所有样本，时间基准块将禁用采样，该过程将推进到下一步。

Block 5：显示数字信号处理（DSP）

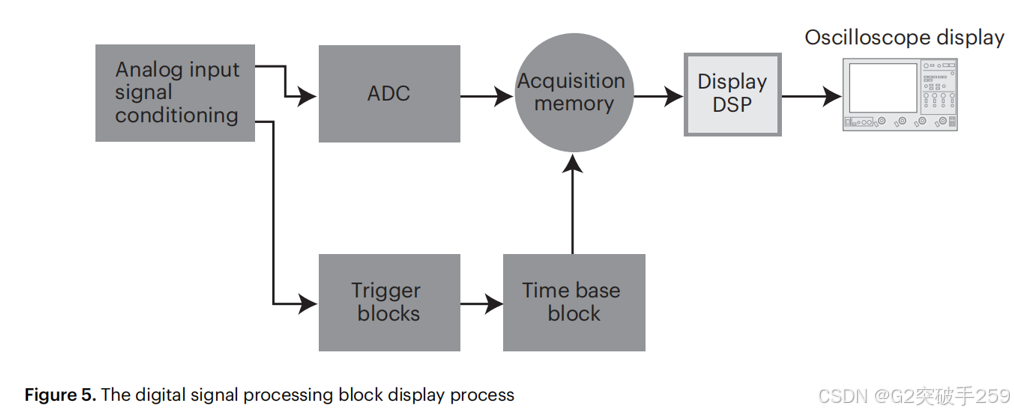

信号现在已经到达了最后阶段。一旦采集了所有样本，采集存储器中的数据以后进先出的顺序提取。然后从样本中重建信号，数据被推入示波器的像素显示存储器，在那里你现在可以在屏幕上查看结果，如图 5 所示。

示波器的关键指标和含义

带宽

带宽决定了示波器测量信号的基本能力。随着信号频率的增加，示波器准确显示信号的能力下降。这个规格说明了示波器可以精确测量的频率范围。

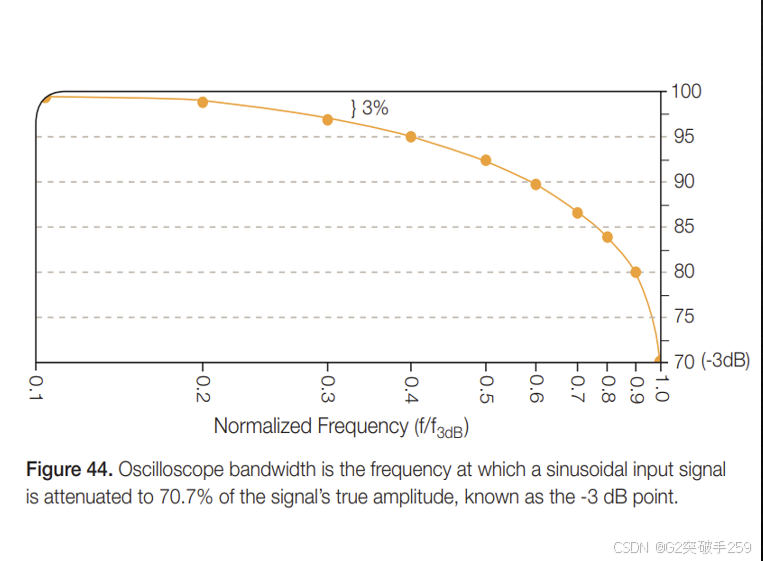

示波器带宽指定为正弦输入信号衰减到信号真实幅度的 70.7% 的频率，称为 -3dB 点。

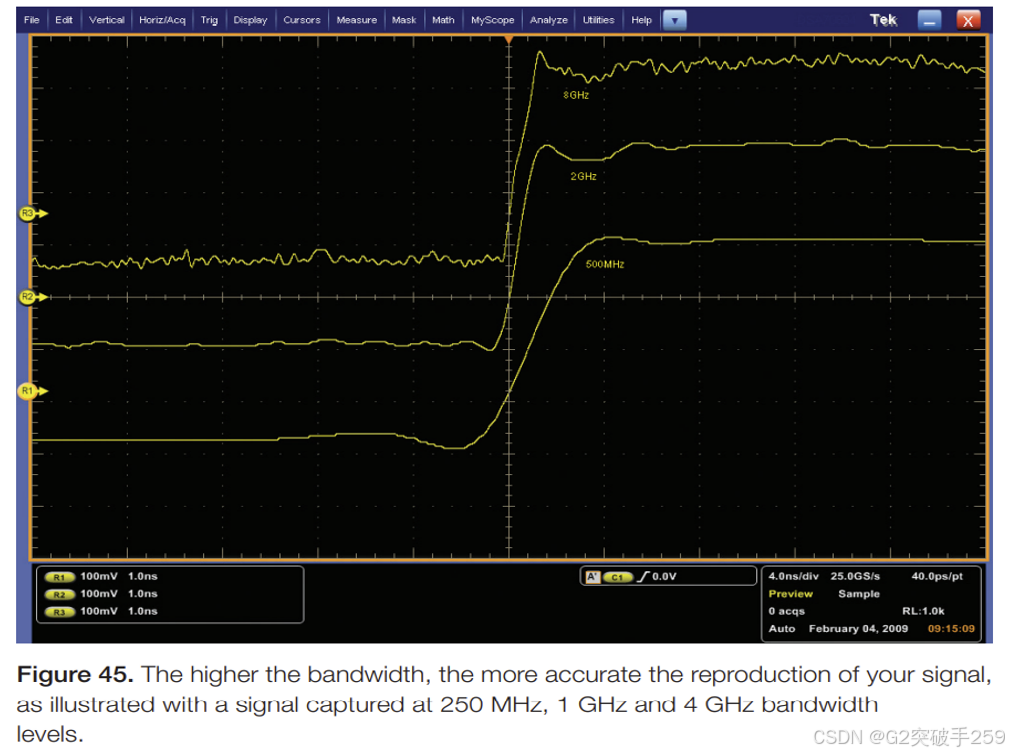

如果没有足够的带宽，示波器将无法分辨高频变化。振幅会被扭曲。边缘会消失，详情将会丢失。

高频信号幅度下降：信号高频成分消失（也有好处，抑制噪声，比如测试电源纹波噪声）。

上升时间：阶跃信号从幅度 10% 上升到 90% 所用的时间。

示波器带宽与上升时间的经验公式：BW(MHz) = K/Δt(us)。

其中 K 是一个介于 0.35 和 0.45 之间的值，带宽 <1GHz 的示波器的值通常为 0.35，而带宽 >1GHz 的示波器值通常在 0.40 到 0.45 之间。

带宽的选择

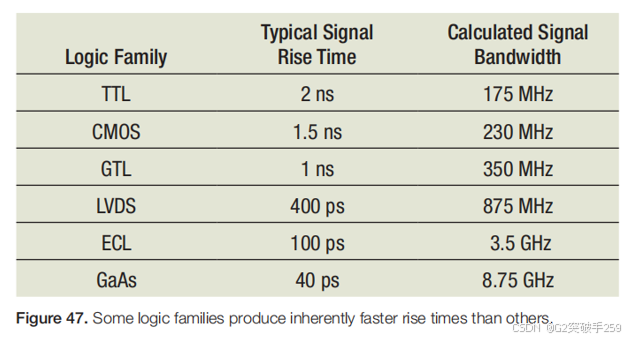

以谐波为核心选择带宽：

以上升时间为核心选择带宽：

采样率

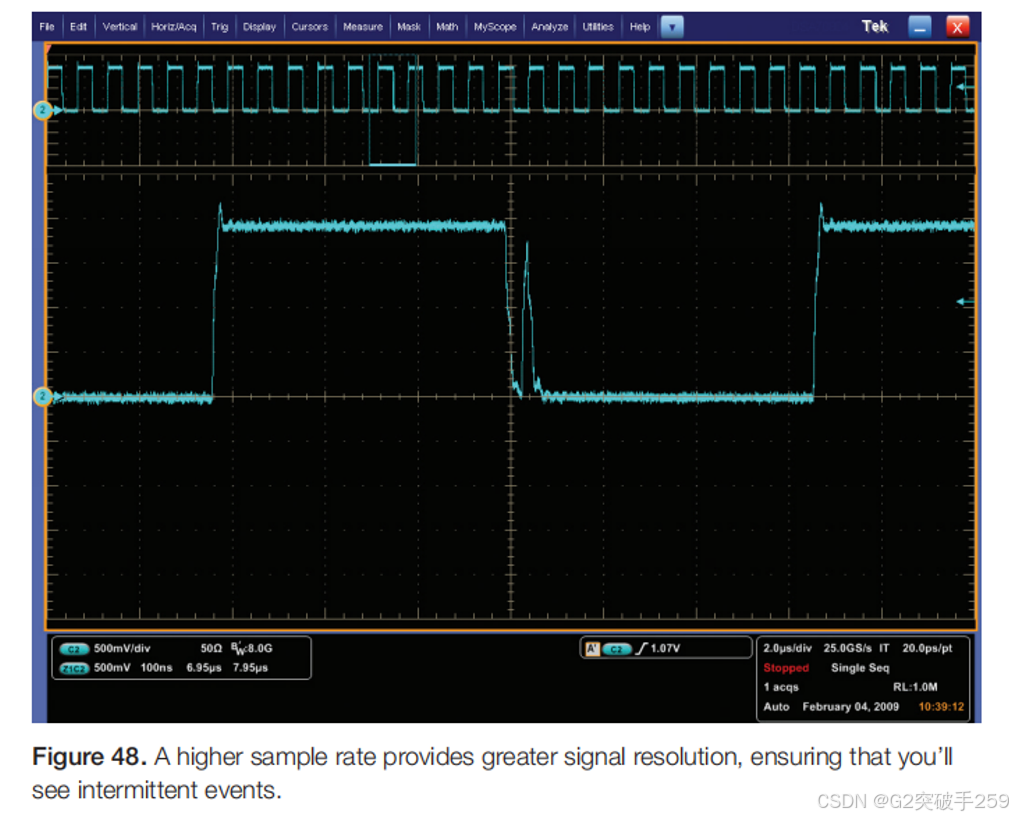

以每秒采样次数（S/s）为单位——指的是数字示波器对信号进行快照或采样的频率，类似于电影摄像机上的帧。示波器采样越快（即采样率越高），所显示波形的分辨率和细节就越高，关键信息或事件丢失的可能性就越小，如下图所示。如果需要在较长时间内观察缓慢变化的信号，则最小采样率可能也很重要。通常，所显示的采样率随着对水平缩放控制所做的更改而变化，以保持所显示的波形记录中波形点的恒定数量。

为了准确地重建信号并避免混叠，奈奎斯特定理指出，信号的采样速度必须至少是其最高频率分量的两倍。然而，这个定理假设记录长度是无限的，信号是连续的。由于没有示波器可以提供无限的记录长度，而且根据定义，故障不是连续的，因此仅以最高频率分量的两倍频率采样通常是不够的。

实际上，信号的精确重建取决于采样率和用于填充样本之间空间的插值方法。有些示波器可以选择 sin (x)/x 插值来测量正弦信号，或者选择线性插值来测量方波、脉冲和其他信号类型。

为了使用 sin(×)/× 插值进行精确重建，示波器的采样率应该至少是信号最高频率分量的 2.5 倍。使用线性插值，采样率应至少是最高频率信号分量的 10 倍。

触发

示波器的触发功能在信号的正确点同步水平扫描，这对于清晰的信号表征至关重要。触发控制允许您稳定重复波形和捕捉单发波形。该触发器通过重复显示输入信号的相同部分，使示波器显示出重复的波形。

边缘触发，可用于模拟和数字示波器，是基本和最常见的类型。除了模拟示波器和数字示波器所提供的阈值触发外，许多数字示波器还提供许多模拟仪器所不提供的专门触发设置。这些触发器对输入信号中的特定条件做出反应，使其易于检测，例如，一个比它应该的更窄的脉冲。这种情况不可能仅用电压阈值触发器来检测。

高级触发控制使您能够隔离感兴趣的特定事件，以优化示波器的采样率和记录长度。一些示波器的高级触发功能为您提供了高度选择性的控制。您可以触发由振幅定义的脉冲（如小脉冲），由时间限定的脉冲（脉冲宽度、故障、转换速率、设置保持和超时），并由逻辑状态或模式（逻辑触发）描述。

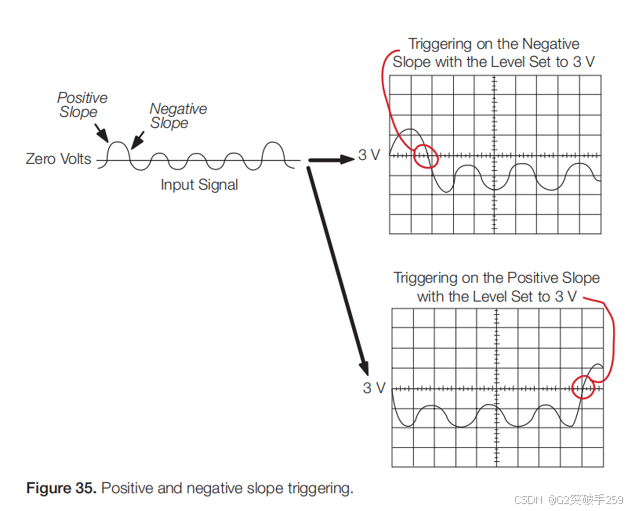

触发电平和斜率触发电平和斜率控件提供了基本的触发点定义，并确定如何显示波形，如下图所示。触发电路起着比较器的作用。在比较器的一个输入上选择斜率和电压电平。当另一个比较器输入上的触发信号与您的设置相匹配时，示波器产生一个触发器。斜率控制决定触发点是在信号的上升沿还是下降沿。上升边是正斜率，下降边是负斜率。电平控制决定了触发点出现在边缘的位置。

触发模式

触发模式决定示波器是否根据信号条件绘制波形。常见的触发模式有普通触发和自动触发。

在正常模式下，示波器只有在输入信号达到设置的触发点时才扫描;否则(在模拟示波器上)屏幕是空白的或(在数字示波器上)冻结在最后获得的波形上。正常模式可能会让人迷失方向，因为如果电平控制没有正确调整，一开始你可能看不到信号。

自动模式使示波器扫描，即使没有触发。如果没有信号，示波器中的计时器就会触发扫描。这确保如果信号没有触发，显示不会消失。

在实践中，你可能会使用两种模式:普通模式，因为它让你只看到感兴趣的信号，即使触发器以较慢的速率发生;自动模式，因为它需要较少的调整。

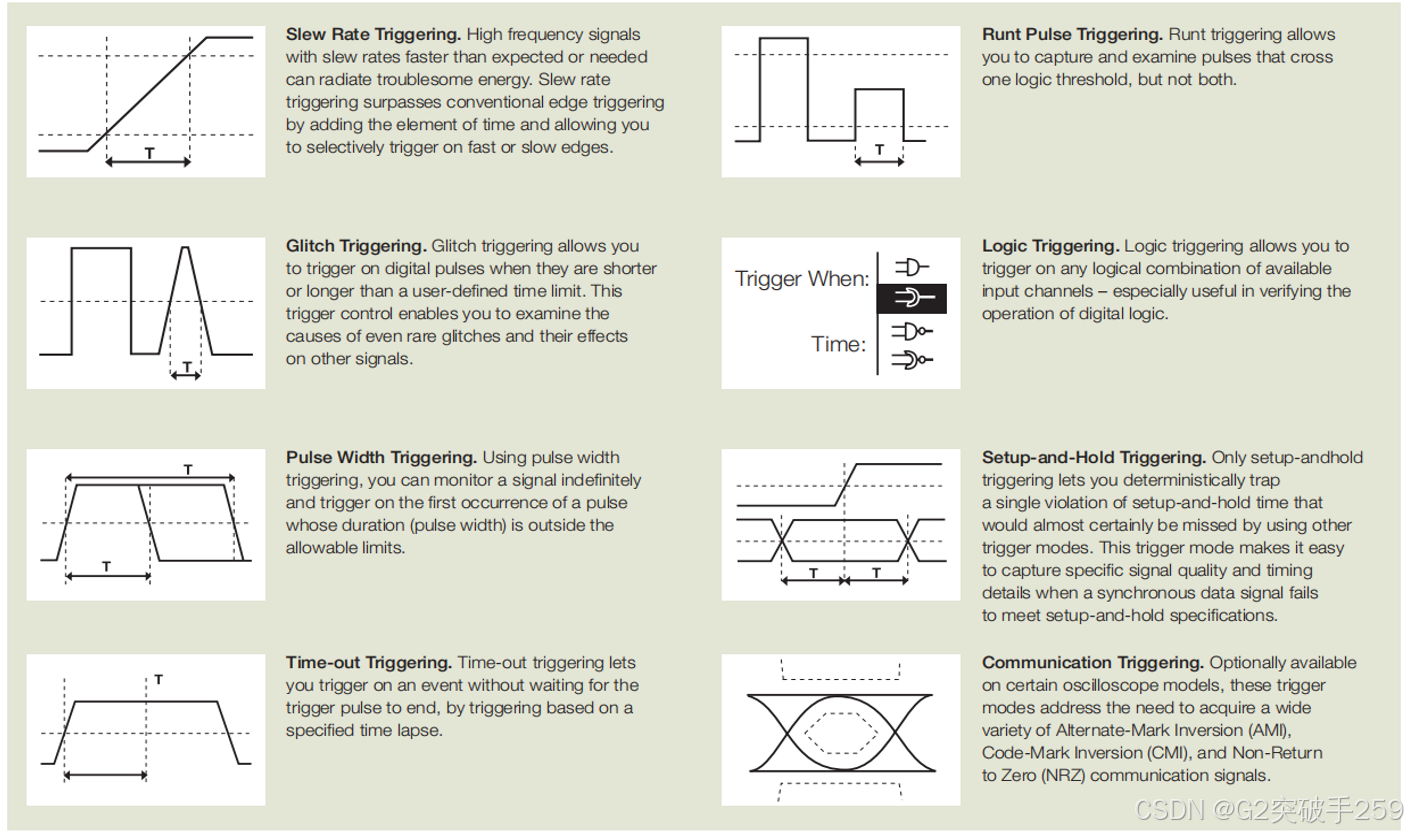

下图显示了其他高级触发模式：

触发耦合

正如可以为垂直系统选择交流或直流耦合一样，可以为触发信号选择耦合的类型。除了交流和直流耦合，示波器还可能具有高频抑制、低频抑制和噪声抑制触发耦合。这些特殊设置有助于消除触发信号中的噪声，以防止错误触发。

探头的种类，主要指标及选型指南

探头入门基础教学（上）：探头的特点及其对回路测量的影响和主要技术指标
探头入门基础教学（下）：探头的种类、主要指标及选型指南

示波器使用技巧，常见错误及问题

示波器使用技巧

秘诀 1 从基本触发开始

要充分利用示波器的功能，示波器触发是您需要掌握的重要功能之一。如果您需要对当今许多更为复杂高速的信号进行测量，这一点尤为重要。

请将示波器触发试想为赛车终点的摄像机。虽然这不是一个可重复的事件，但在第一辆赛车冲过终点线的瞬间，摄像机的快门必须与赛车的前保险杠高度同步。在示波器上查看没有触发的波形就像随机拍摄赛车的照片。从比赛开始到结束，您会看到很多赛车，但却没有抓拍到真正需要的画面。

使用示波器的默认触发设置，示波器将在信号的上升沿触发。这个时间点会在屏幕中心（水平和垂直中心）显示。

您想使用哪个通道作为触发源；您想要怎样的触发电平设置；您想在什么样的边沿（上升沿还是下降沿）触发；以及水平和垂直位置控件，所有这一切都可以选择，以帮助您抓拍到需要的照片，从而知晓事件的真相。

秘诀 2 牢记探测要点

选择正确的示波器探头

探头将示波器连接到被测器件（DUT），它们对于优化信号完整性至关重要。市面上销售的示波器探头有成百上千种，您如何选择正确的那一款？这个问题并没有唯一的答案，因为每一个设计都不尽相同。但是，在做出决定之前，您需要考虑一些不同的探头特征。

带宽

探头的带宽描述了探头能将多高的频率传递给示波器。探头带宽不够一样会造成严重的信号衰减，探头带宽和示波器带宽选择方法一样。

衰减比

探头具有不同（有时可切换）的衰减比，衰减比会改变信号进入示波器的大小。如果衰减比较高，您可以查看较高的电压信号，但它也会放大示波器的内部放大器噪声。衰减比较低意味着您看到的示波器噪声更小，但会有更多的负载效应可能让您的信号失真变形。

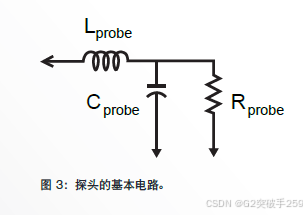

探头负载效应

没有任何探头能够完美地再现您的信号，因为当您将探头连接到电路时，探头就会成为这个电路的一部分。这种现象称为负载效应。给系统增加不必要的负载，可能导致测量不准确，甚至会改变信号的波形形状！

• 电阻负载：最好是确保探头的电阻超过电源内阻的十倍，以使幅度下降小于 10%。
• 电容负载：确保探头的标定电容负载符合您的设计参数。
• 电感负载：使用尽量短的地线来降低电感负载（在信号中显示为振铃）。

无源探头与有源探头

无源探头通常价格便宜、易于使用而且结实耐用。无源探头是一类通用且精确的探头。

它们通常会产生相对较高的电容负载和低的电阻负载。在探测带宽小于 600 MHz 的信号时，无源探头很有用。一旦超过这一频率，则需要使用有源探头。

有源探头中包含有源元器件，用于放大或调理信号，但需要电源才能工作。它们能够支持更高的信号带宽。有源探头比无源探头的价格要高得多，并且不像无源探头那么结实耐用。有源探头的负载效应通常比无源探头小。

无源探头适合用于定性测量，例如检查时钟频率、查找缺陷等。有源探头则在定量测量方面表现出色，例如输出纹波或上升时间。虽然有源探头的成本比无源探头高，但它们能够极大提高测量精度。

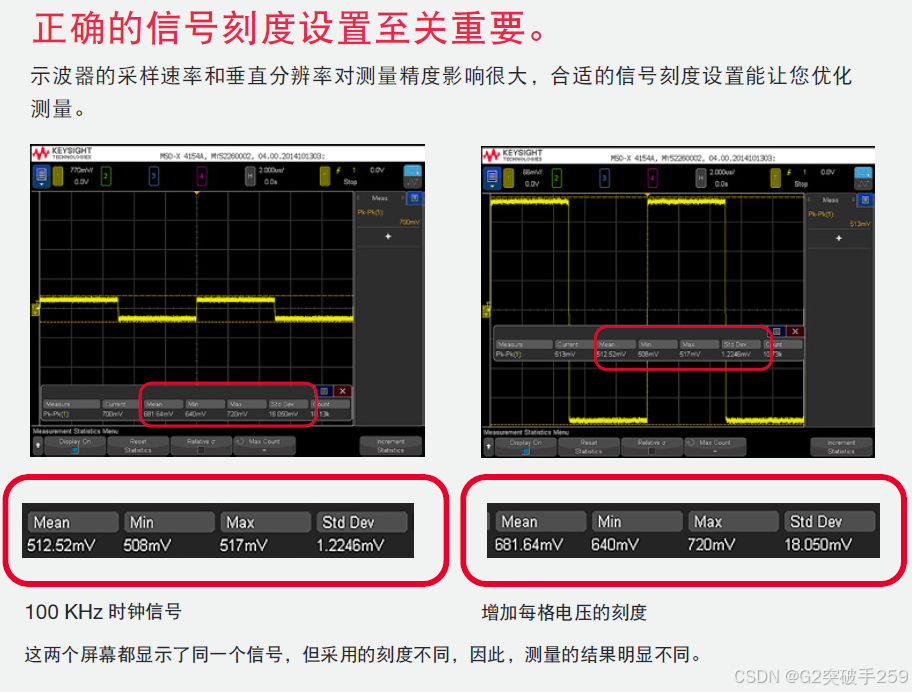

秘诀 3 正确设置波形刻度

水平刻度设置

在进行与时间相关的参数测量时，水平刻度设置是一个重要考量。当您改变信号的水平刻度设置（每格时间）时，您也改变了总信号采集时间。信号采集时间进而会影响示波器的采样速率。这种关系可通过以下公式来表示：

采样速率 = 存储器深度/采集时间

存储器深度为固定值，采集时间可以通过调整示波器上的每格时间刻度设置来确定。随着采集时间增加，采样速率不得不降低，如此才能将整个采集结果存入示波器的存储器。进行时间相关的测量（频率、脉冲宽度、上升时间等）时，选择适当的采样速率很重要。

垂直刻度设置

正如水平刻度设置对于时间相关的测量很重要一样，垂直刻度设置对于垂直相关的测量（峰峰值、RMS、最大值、最小值等）也很重要。只需简单地增加信号的垂直标度，您就可以获得更精确的测量，测量的标准偏差要小得多。为什么垂直刻度设置对测量有影响？就像水平（时间相关的）测量受到采样速率的影响一样，垂直（幅度相关的）测量也受到垂直分辨率的影响。

秘诀 4 使用正确的采集模式

示波器有哪些采集模式？

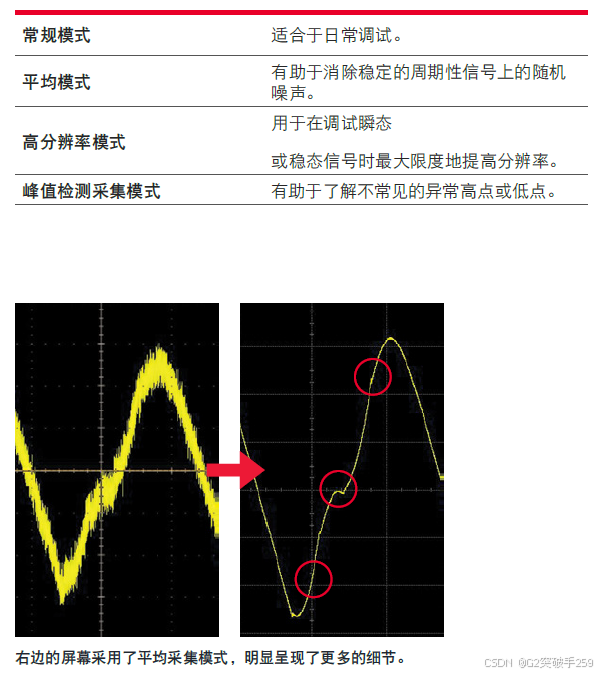

如果想对示波器读数有信心，您需要了解不同采集模式的优势和劣势，这些模式包括：常规采集、平均采集、高分辨率采集和峰值检测采集。采集模式是经过精细调整的采样算法。通过改变示波器模数转换器（ADC）的采样速率并选择性地绘制或组合采样点，可以观察到信号的不同特性。

常规采集模式

常规采集模式是示波器的默认模式。ADC 进行采样，示波器抽取到所需的点数并绘制波形。日常调试任务最好使用常规采集模式，因为它在总体上能够很好地表示信号。这是一种安全的使用模式，不会出现重大的问题。

平均采集模式

平均模式会捕获多个波形并将它们进行平均。平均采集模式的主要好处在于它能通过平均去除信号上的随机噪声，让您只看到底层的信号。平均采集模式只能用于周期性信号，并采用稳定的示波器触发。平均模式非常适合查看或表征非常稳定的周期性波形。

高分辨率模式

高分辨率模式是另一种平均采集形式。只不过它不是波形到波形的平均，而是点对点的平均。实质上，ADC 会对信号进行过采样，然后将相邻点放在一起进行平均。这一模式采用实时 boxcar 平均算法，有助于减少随机噪声。它还可以带来更高的分辨率位。

在降低随机噪声方面，高分辨率模式不如前面讨论的平均模式那样有效，但它也有一些明显的优势。因为高分辨率模式不需要进行多次捕获，所以它可以用于非周期性信号和瞬态的触发。这使得在一般问题的调试上，高分辨率模式比平均模式好得多。

峰值检测采集模式

峰值检测采集模式的功能与高分辨率模式类似。ADC 对信号进行过采样并选择性地选择要显示的点。但是，峰值检测模式不是将这些点放在一起加以平均，而是选择最高点和最低点进行绘制。这样做很有用，因为它可以让您发现异常的高点或低点，而这些点在其他模式下可能无法看到。峰值检测模式最适合用于检测毛刺或查看非常窄的脉冲。

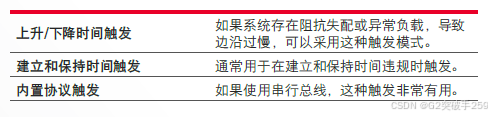

秘诀 5 使用高级触发查看更多细节

在秘诀 1 中，我们讨论了基本触发，其实还有更多的触发模式可供选择。

上升/下降时间触发

上升/下降时间触发在大于或小于一定量的时间内查找从一个电平到另一个电平的上升或下降边跳变。它会针对状态改变得太快或太慢的信号触发。这种触发有助于查看是否存在阻抗失配，系统上是否存在某些额外负载导致边沿过慢。

建立和保持时间触发可用于各种数据和时钟信号。一个示波器通道探测时钟信号，另一个通道则探测数据信号。建立时间是时钟边沿之前数据信号电平必须存在的时间。保持时间是时钟边沿之后数据信号电平必须保持的时间。这个触发模式很重要，因为数字设计要求在时钟边沿发生之前，建立起一段时间的数据线状态（0 或 1）。将触发条件设置为指定的建立和保持要求，可以检查设计中的违规之处。

协议触发

当今许多示波器均内置协议触发功能。如果您使用串行总线，协议触发非常有用。对于这些不同总线中的每一根，都有一系列不同的触发（开始条件、停止条件、缺失确认、无确认寻址等）。

• 航空航天/国防 ARINC 429、MIL-STD 1553 等。
• 汽车 CAN、I2C、SPI、等。
• 计算机 USB 等。

您可以通过触发开始条件开始调试，这将为您提供稳定的数据包流量视图，并让您了解系统的运行状况。如果您遇到系统错误或想要证明一切正常，您甚至可以只针对错误触发。这样可以让您只关注导致问题的领域，而不用将时间浪费在数百个没有错误的数据包上。如果示波器配有分段存储功能，您可以将其打开，在很长时间段内只捕获错误。

秘诀 6 对串行总线使用综合协议解码器

协议解码

根据您所测试的器件类型，您可能需要测试某些串行总线（例如汽车上的 CAN 和 LIN 总线以及嵌入式设计中采用的 I²C 和 RS-232 总线）。示波器可以通过进行物理层测量来表征这些信号的模拟质量。

如秘诀 5 中所述，协议触发有助于捕获总线上的特定实例或事件，这非常有用。然而，当今使用的许多串行总线采用十六进制格式编码，理解起来非常困难。综合协议解码可将这些事件转换成更易理解的格式。

硬件解码

基于硬件的解码提供了解码的实时更新。这提高了示波器捕获和显示偶发性串行总线通信错误（如位填充错误、格式错误、确认错误、CRC 错误和错帧）的概率。

常见错误及问题

错误 1 没有校准探头

探头在交付给您之前已进行过校准，但它们没有针对示波器前端进行校准。如果它们未在示波器输入端上进行校准，那么就无法得到测量结果。

有源探头

如果您的有源探头没有针对示波器进行校准，您将看到垂直电压测量结果和上升沿时序（以及可能的一些失真）出现差异。大多数示波器具有参考或辅助输出功能，还配有指南来引导您完成探头校准。

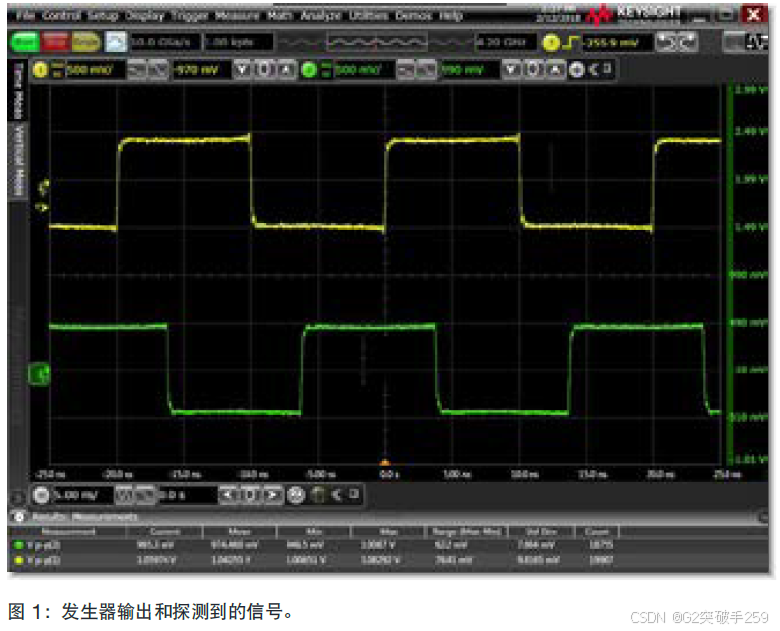

图 1 显示了通道 1（黄色迹线）上的 SMA 电缆和适配器输入到示波器的 50 MHz信号。绿色迹线是通过通道 2 上的有源探头输入到示波器的同一信号。请注意，通道1 上的发生器输出为 1.04 Vpp（伏特峰峰值），通道 2 上探测到的信号为 965 mV（毫伏）。另外，通道 1 与通道 2 的偏移高达3 ms（毫秒），所以上升时间根本不能排成一行。

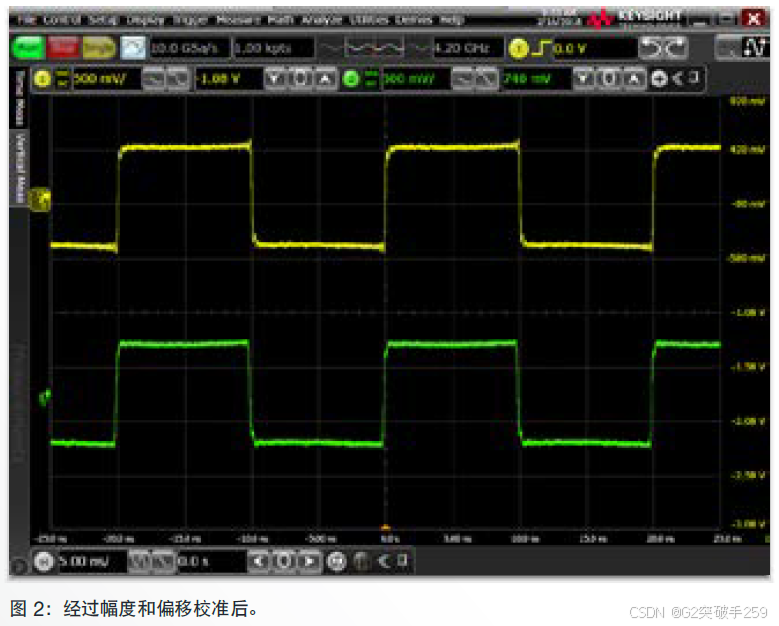

如果我们校准这个探头，结果将大为改善。您可以在图 2 中看到经过适当幅度和偏移校准后的结果。幅度现在改善为 972 mVpp，偏移得到了纠正，两个上升时间保持一致。

无源探头

可以调节探头的可变电容，使补偿与正在使用的示波器输入完美匹配。大多数示波器都有可以用于校准或参考的方波输出。探测这个连接，检查波形是否为方形。根据需要调整可变电容，以消除所有下冲或过冲。

技巧：示波器可能有调节探头补偿的功能，您也可以手动更改。

错误 2 增加探头负载效应

只要将探头连接到示波器并将它与您的设备接触，探头就会成为电路的一部分。探头对您的设备施加的电阻、电容和电感负载效应会影响您在示波器屏幕上看到的信号。这些负载效应可能会改变被测电路的工作状态。了解这些负载效应，有助于您避免为特定的电路或系统选择错误探头。探头具有电阻、电容和电感特性，如图 3 所示。

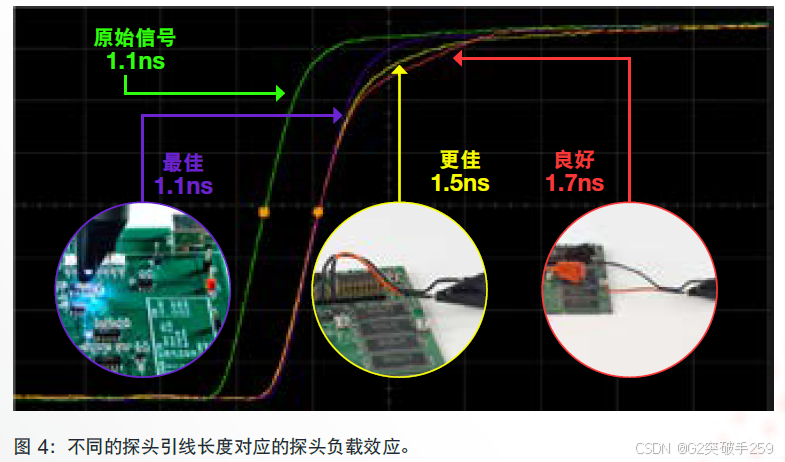

为了接触到周围环境过于狭小的探测点，可能需要想方设法添加长引线或电线。但是，为探头添加附件或探针会降低带宽、增加负载效应，进而导致频率响应不再平坦。

通常，探针的输入线或引线越长，带宽减小得就越大。较窄带宽的测量可能不会受到太大影响，但在进行较宽带宽的测量时，特别是在 1 GHz 以上时，需要谨慎选择使用的探针和附件。随着探头带宽降低，您将失去测量快速上升时间的能力。图 4 演示了随着附件长度的增加，示波器显示的上升时间是如何变慢的。为了进行最准确的测量，最好使用尽量短的探针。
另外，最好要使用较短的接地引线，因为它们越长，引入的电感就越多。保持接地线尽量短并尽量靠近系统接地点，以便确保可重复和准确的测量。

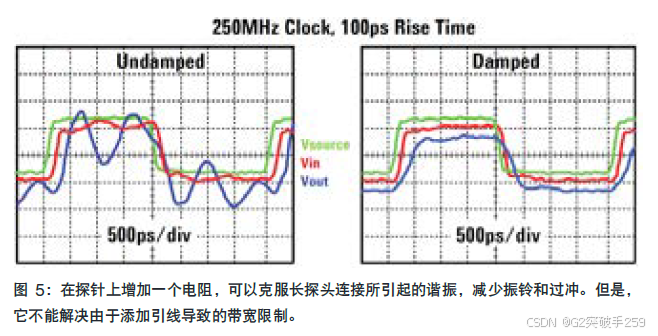

技巧：如果必须在探针上添加导线才能接触到难以到达的探测点，那么最好为探针添加一个电阻，以减弱所添加的导线引起的谐振。添加长引线时，您可能无法解决带宽限制问题，但可以将频率响应变平坦。为了确定将要使用的电阻大小，可以探测一个已知方波，例如示波器上提供的参考方波。如果电阻设置正确，您将会看到一个干净的方波（除了其带宽可能受限之外）。如果信号发生振铃，请增加电阻的大小。单端探头只需要在探针处增加一个电阻。如果您使用的是差分探头，请为每根引线添加一个电阻。

错误 3 没有充分利用您的差分探头

许多人认为只有在探测差分信号时才使用差分探头。您是否知道，在探测单端信号时，也可以使用差分探头？这将为您节省大量时间和金钱，并提高测量的准确性。最大限度地利用差分探头，获得尽量最好的信号保真度。

差分探头可以进行与单端探头相同的测量，并且由于差分探头在两个输入端上有共模抑制，所以差分测量结果的噪声大为减少。这使您可以看到被测设备信号的更好表示，而不会被探测所增加的随机噪声误导。

请看图 6 中的蓝色单端测量信号和图 7 中的红色差分测量信号。蓝色的单端测量结果与红色的差分测量结果相比，噪声要多得多，因为单端探头缺少共模校正功能。

错误 4 选择了错误的电流探头

大电流和小电流测量需要捕获的细节并不相同。您需要知道为应用选择哪种电流探头更合适，以及使用错误的探头可能会遇到哪些麻烦。

大电流测量：

如果使用钳形探头测量大电流（10A - 3000A），那么您的设备必须足够小，使钳形探头能够夹住它。如果设备太大使得钳形探头无法夹住，那么工程师可能会想办法在探头钳夹上添加额外的导线，但这会改变被测设备的特性。更好的办法是使用合适的工具。

最好的解决方案是使用具有柔性回路探头前端的大电流探头。您可以将该柔性回路缠绕到任何设备上。这种探头叫做 Rogowski 线圈。它可以让您在不添加未知特性元器件的情况下探测设备，使测量结果保持高度的信号完整性。它们还使您能够测量从 mA 级到数百 kA 的大电流。请注意，它们只测量交流电流，所以直流分量将被隔离。它们的灵敏度也低于某些电流探头。这对于大电流测量来说通常不是问题。但是在测量小电流时，灵敏度和查看直流分量的能力就变得很重要。请记住，对一种测量有效的方式并不一定适用于另一种测量。

总结：使用适合被测设备的大电流探头。

小电流测量

如果测量电池供电设备的电流，则动态范围会有很大差异。如果电池供电设备处于空闲状态或仅处理少量后台任务，其电流峰值会很小。当设备切换到更为活跃的状态时，电流峰值会大幅提高。使用垂直标度较大的示波器设置，您可以测量大信号，但小电流信号将被测量噪声掩盖。另一方面，如果您使用较小的垂直标度设置，那么大信号会削波，您的测量结果也将失真并失效。

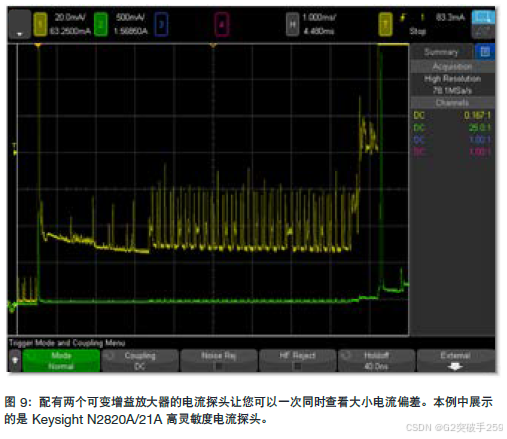

选择的电流探头应该不仅能够测量从 μA 到 A 的宽量程，还可以使用多个放大器同时查看大小电流偏差。探头中的两个可变增益放大器允许您设置放大视图以查看小电流波动，还可以缩小视图以同时查看大电流尖峰（参见图 9）。

总结：使用具有足够灵敏度和动态范围的小电流探头来捕捉信号的所有方面内容和细节。

错误 5 在纹波和噪声测量期间会错误地处理直流偏置

直流电源上的纹波和噪声是由较大直流信号上的小交流信号形成的。当直流偏置较大时，您可能需要在示波器上使用较大的每格电压设置才能在屏幕上显示信号。与小交流信号相比，这样做会降低测量的灵敏度并增加噪声。这意味着您无法获得信号交流部分的准确表示。

如果使用隔直流电容器来解决这个问题，那么将不可避免地阻隔部分低频交流内容，使您无法观察到信号在经过设备上的元器件时发生的变化。

使用具有较大偏置功能的电源探头，可以将波形置于屏幕中间，而无需移除直流偏置。这样可以让整个波形都显示在屏幕上，同时保持垂直标度较小且处于放大状态。通过这些设置，您可以查看瞬态、纹波和噪声的细节。

总结：使用具有较大偏置功能的电源探头，可以不用消除信号的直流部分，便能查看瞬态、纹波和噪声的细节。

错误 6 未知的带宽限制

在进行重要测量时，务必选择具有足够带宽的探头。带宽不足会使信号失真，使您很难做出明智的工程测试或设计决定。

普遍接受的带宽计算公式为：评测从 10％ 到 90％ 的上升沿时，带宽乘以上升时间等于 0.35。

值得注意的是，您的整个系统带宽也是需要考虑的重要因素。探头和示波器的带宽都要考虑，从而确定系统带宽。计算系统带宽的公式如下所示。

例如，假设您的示波器和探头带宽均为 500 MHz。使用上面的公式可知，系统带宽将为 353 MHz。您可以看到，与探头和示波器的两个单独带宽相比，系统带宽大大降低。

现在，如果探头带宽仅为300 MHz，示波器带宽仍为 500 MHz，那么应用上述公式，系统带宽进一步降至 257 MHz。

总结：探头和示波器组成了一个“系统”，对带宽的整体影响比它们单独的影响都要大。

错误 7 被掩盖的噪声影响

探头和示波器的噪声可能会导致被测设备的噪声显得更大。为您的应用选择具有合适衰减比的探头，将会减小探头和示波器所添加的噪声。因此，您就能够获得更准确的信号，更清晰地查看被测设备的情况。

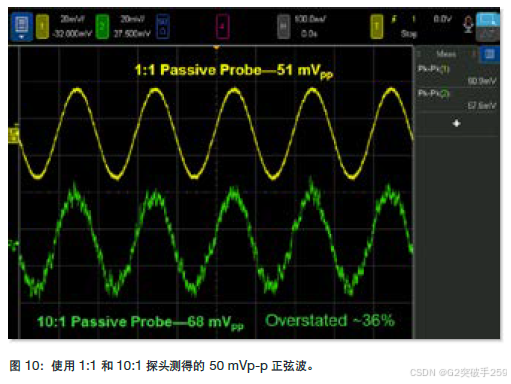

许多探头制造商将探头噪声描述为等效输入噪声（EIN），并以 Vrms 为单位表示。较高的衰减比使您可以测量较大的信号，但缺点是示波器将检测到这些比率并同时放大信号及其噪声。为了了解这一效应的实际结果，图 10 中的绿色迹线显示了使用 10:1 探头放大后的噪声。

总结：有一种方法可以简单地估算探头噪声大小，这就是从探头的技术资料或手册中检索该探头的衰减比和探头噪声电平。
