AC220V两档加热电路案例分析

在生活中，我们需要用到很多带有两档加热的小家电，例如:暖风机、吹风机、电暖扇等，在拆解荣事达的暖风机时，我们看到了这样的一种实现两档加热功能的电路。

首先我们先了解一下我们的市电AC 220V，我们的市电的波形其实是火线和零线之间一个幅值为310V，频率为50Hz的正弦波，它的有效值为220V。而这种两档控制方案就是利用它是正弦波的特点，结合10A10二极管的单项导通性这样就可以使市电的一半（正或者负）导通，从而实现低档加热的功能。

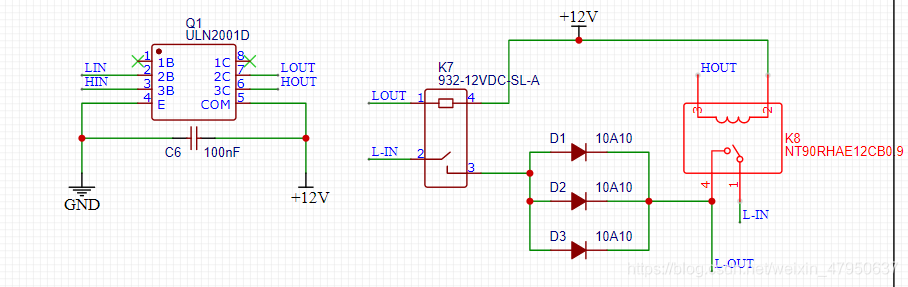

  我们回到这个方案上，当MCU控制LOW为高电平、控制HIGH为低电平时，此时K1继电器吸合，K2继电器断开，机器工作在低档模式；当MCU控制LOW为低电平、控制HIGH为高电平时，此时K1继电器断开，K2继电器吸合，机器工作在高档模式；
  你是否还有更好的两档加热方案呢？欢迎分享。如果您想要开发更多IOT产品，推荐您使用涂鸦智能IoT平台。
