ESP32S2片外PSRAM的使用

ESP32S2片外PSRAM的使用

• 硬件设备

1. ESP32S2FH4芯片
2. 使用官方推荐PSRAM芯片

• 引脚连接

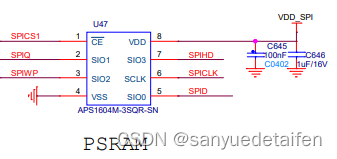

左边图片为芯片引脚，右边图片为PSRAM引脚



• 软件配置

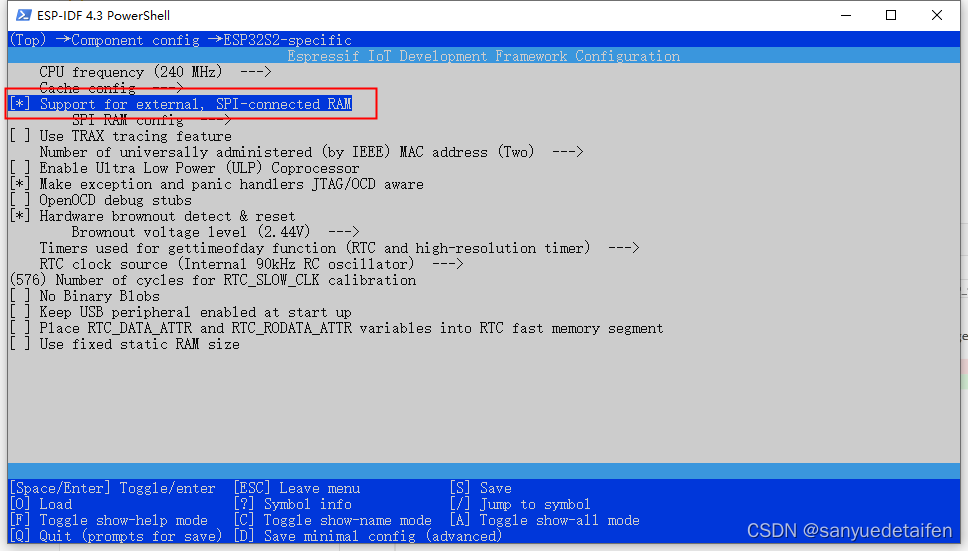

使用ESP-IDF命令行，输出idf.py menuconfig -> Component config -> ESP32S2-specific ->

选择打开，

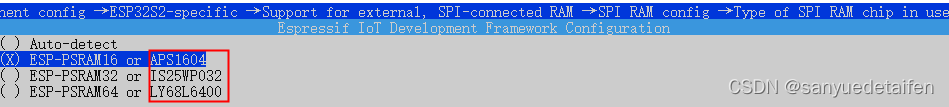

在SPI RAM config -->中，默认是ESP32S2芯片自己检测使用的外部芯片是哪一个，在本例程中，是直接选择了使用的外部RAM型号。在ESP32S2-specific ->中的设置还有很多，可以查询相关设置，但是一般设置到这里就可以。

• 分区表的修改

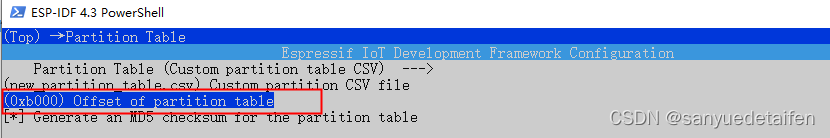

因为使用了外部的RAM，导致偏移量会出现覆盖，在partitionstable.bin中默认的起始地址是0x8000，使用ESP-IDF命令行，输入idf.py menuconfig -> Partition Table->修改为0xb000

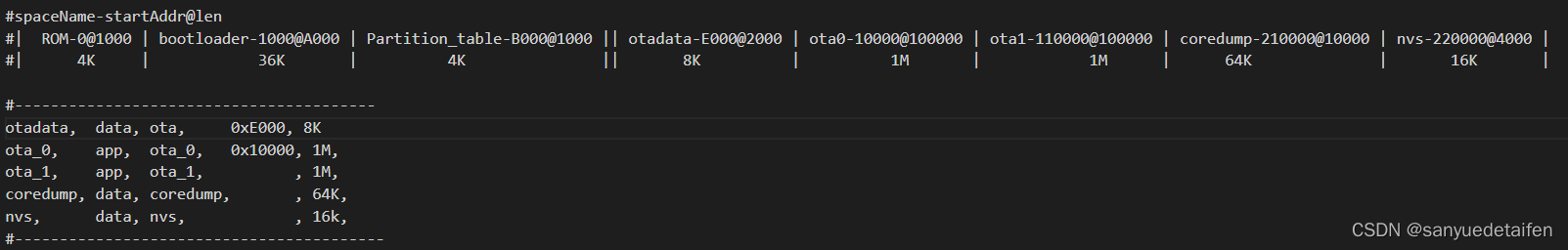

软件中的分区表可以参考这个
