【ESP32】VSCode+Arduino+Platformio 如何使用ESP32上的PSRAM

前言

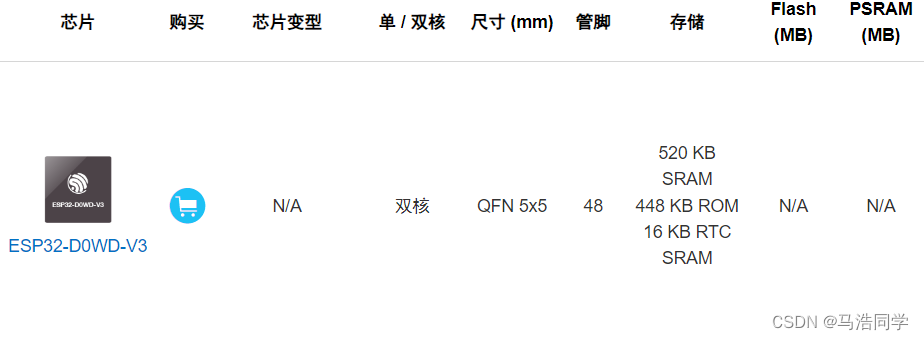

最近在做一个基于ESP32的项目，ESP32虽然官方声称自带多达520KB的RAM，比起同价位的STM32可以说是十分良心。

然而在做项目的时候发现，这520KB的RAM实际能用的其实没有想象中那么多，特别是ESP32在开启WiFi后会占掉这里面的一大部分。而且我的项目中有用到显示屏，那么这几百KB的RAM就更不够用了。经过我自己的测试，240X240的屏幕在LVGL并不能开启双缓冲全屏刷新。简单计算一下，不算其他的内存开销，实现240X240屏幕的双缓冲全屏刷新只需要240x240x(16/8)x2=230400B=225KB的RAM，只占了一半多一点而已。

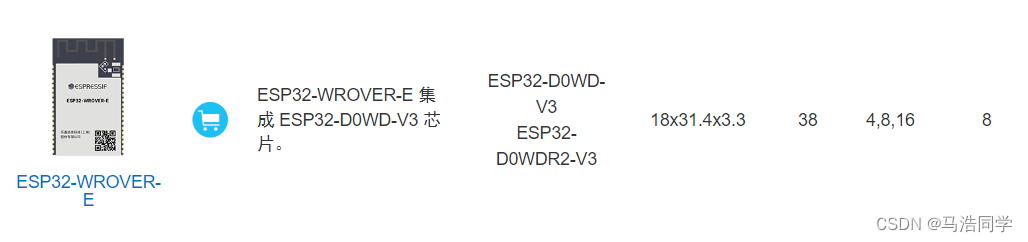

所以说如果想使用ESP32驱动大一点的屏幕之余，又想使用较高效率的刷新方式的话，那么增添外部RAM会更好，ESP32目前只支持自己的PSRAM，有4MB和8MB两个版本，具体看自己买的型号或厂商说明。

关于在IDF架构下使用PSRAM网上一般都有教程，但我找了一圈也找不到Platformio下PSRAM的开启方法，于是我只能靠看Arduino的底层源码，最终找到了解决方法。

源码分析

首先，要开启PSRAM，要先找到PSRAM相关的代码。对应文件名为esp32-hal-psram.c和esp32-hal-psram.h。
先看esp32-hal-psram.c文件。

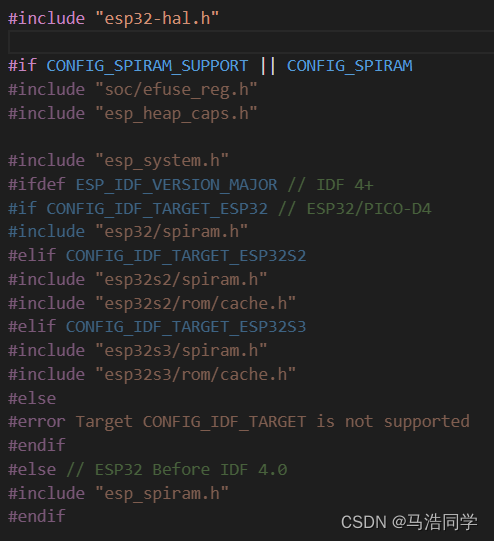

一上来就可以看到“#if CONFIG_SPIRAM_SUPPORT || CONFIG_SPIRAM”这个预编译指令决定了程序会不会导入PSRAM相关的代码。从上面看到很明显没有导入，这时我以为并没有定义这两个标识符。这两个标识符是在sdkconfig.h中定义的。

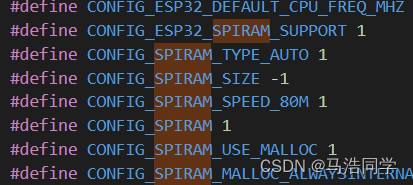

从上图可以看到两个标识符都被定义了，而且值为1，所以就不是这里的问题。于是我又看了一下esp32-hal-psram.h文件，就发现了突破点。

上面展示的宏定义看上去很复杂，但简单说就是如果没有定义BOARD_HAS_PSRAM，那么就会取消定义CONFIG_SPIRAM_SUPPORT和CONFIG_SPIRAM。
那么问题就迎刃而解了，我们只需要全局定义BOARD_HAS_PSRAM即可开启PSRAM。

教程

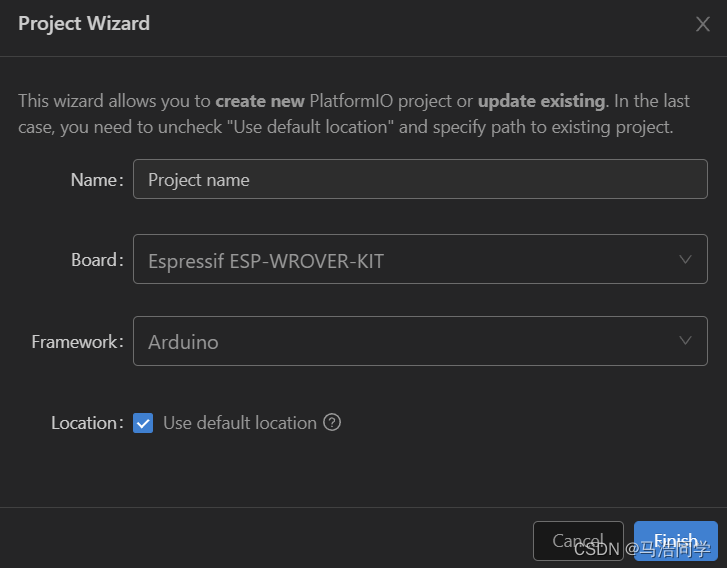

创建一个Platformio的ESP32项目，一般只要是ESP32芯片对应的板子即可，我选择的是Espressif ESP-WROVER-KIT，架构选Arduino。

创建项目成功后打开platformio.ini文件，内容应该是这样的。

在最后一行添加下面的命令：

build_flags = -D BOARD_HAS_PSRAM

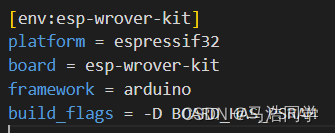

修改后的文件是这样的。

这时候简单在main文件写一个代码看看PSRAM有没有正常识别。

#include <Arduino.h>
#include <esp_heap_caps.h>

void setup() {
  Serial.begin(115200);

  Serial.printf("Deafult free size: %d\n", heap_caps_get_free_size(MALLOC_CAP_DEFAULT));
  Serial.printf("PSRAM free size: %d\n", heap_caps_get_free_size(MALLOC_CAP_SPIRAM));
}

void loop() {
  // put your main code here, to run repeatedly:
}

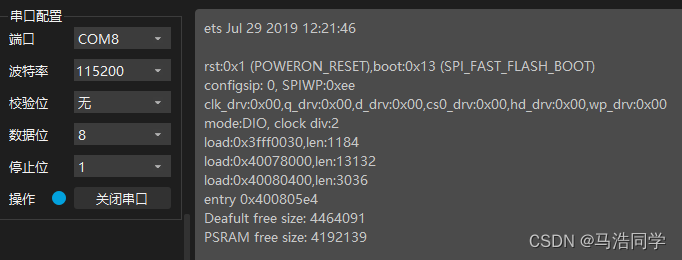

在串口助手可以看到打印的信息。

PSRAM的可用大小为4192139B≈4MB，所以我手上这个模块的PSRAM为4MB的版本。
