LTspice FFT 仿真分析

LTspice FFT仿真分析

仿真

FFT是快速傅里叶变换 (fast Fourier transform)。我们可以使用LTspice的FFT分析功能对信号进行傅里叶分析并导出数据进行处理。

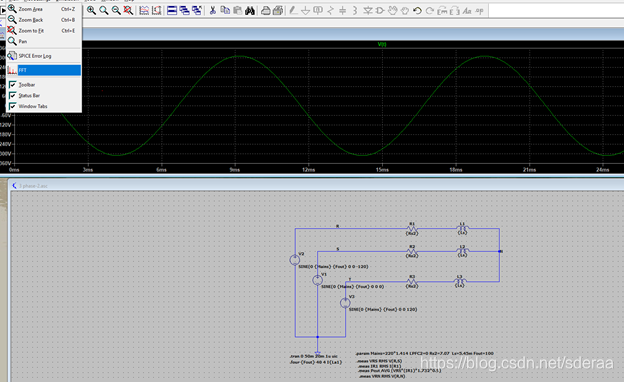

绘出原理图后进行仿真，在波形页面选择View—FFT（也可以点击鼠标右键，选择View）

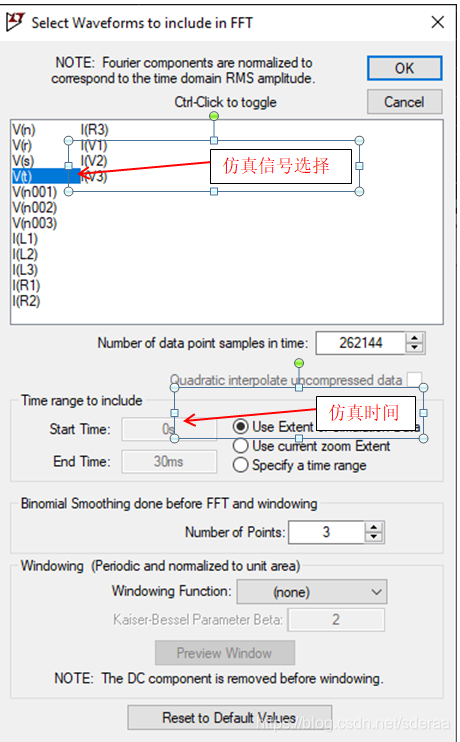

选择需要分析的信号和仿真时间

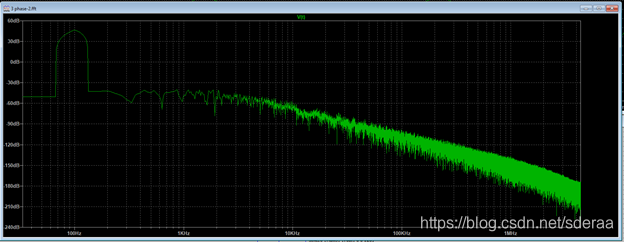

点击OK后出现如下FFT分析波形

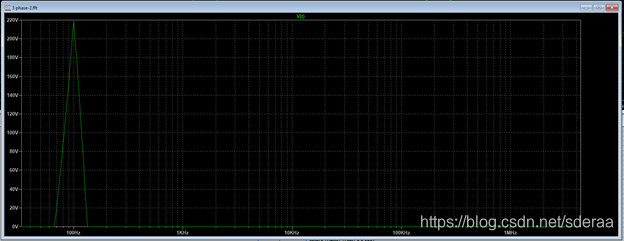

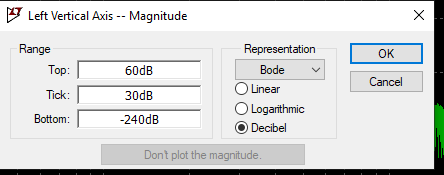

此时纵坐标是分贝，如果想要改为幅值，鼠标放在纵坐标处，点击鼠标右键，出现如下提示框。此时是分贝（Decibel），对数（logarithmic），线性的（Linear）。选择线性（Linear），点击OK后此时为幅值。

导出FFT数据

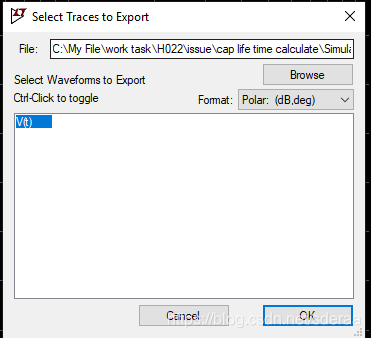

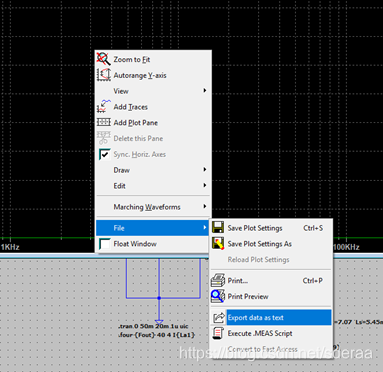

在FFT窗口鼠标点击右键，选择File—Export data as Text


在Format中选择导出数据格式。Polar（极对数），cartesian（笛卡尔数，复数），此时选择Cartesian。

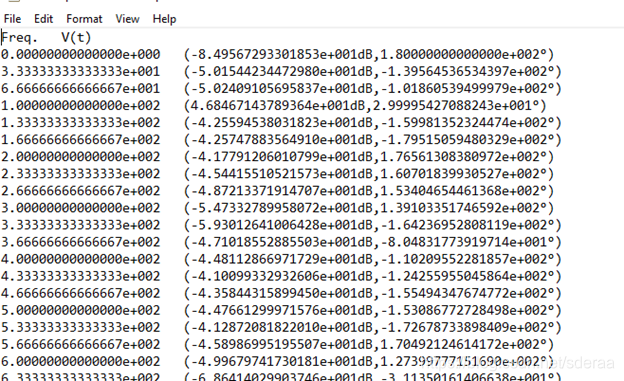

导出数据如下，分别是频率，幅值的实数，虚数。

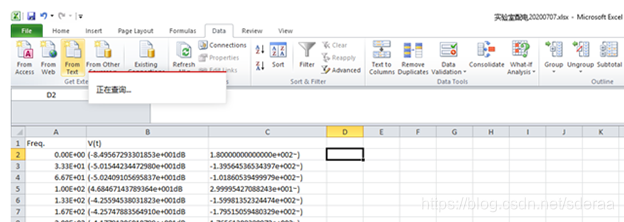

将数据导入到Excel（选择Data—From Text）。
然后Value=sqrt（（re）²+（im)^2）,可以求得各个频率下的幅值。
