电力行业的PT、CT

在电力行业中，PT和CT是两个非常重要的概念，它们分别代表电压互感器（Potential Transformer 或 Voltage Transformer, PT）和电流互感器（Current Transformer, CT）。这两种设备对于确保电力系统的安全、稳定运行以及实现对电力系统参数的精确测量至关重要。

电压互感器（PT）

• 定义 ：是一种将电力系统的高电压转换为低电压的电气设备，通常将一次侧的高电压按比例变为适合仪表或继电器使用的额定电压为 100V 或 100/√3V，这使得它能够与标准的测量仪器兼容。

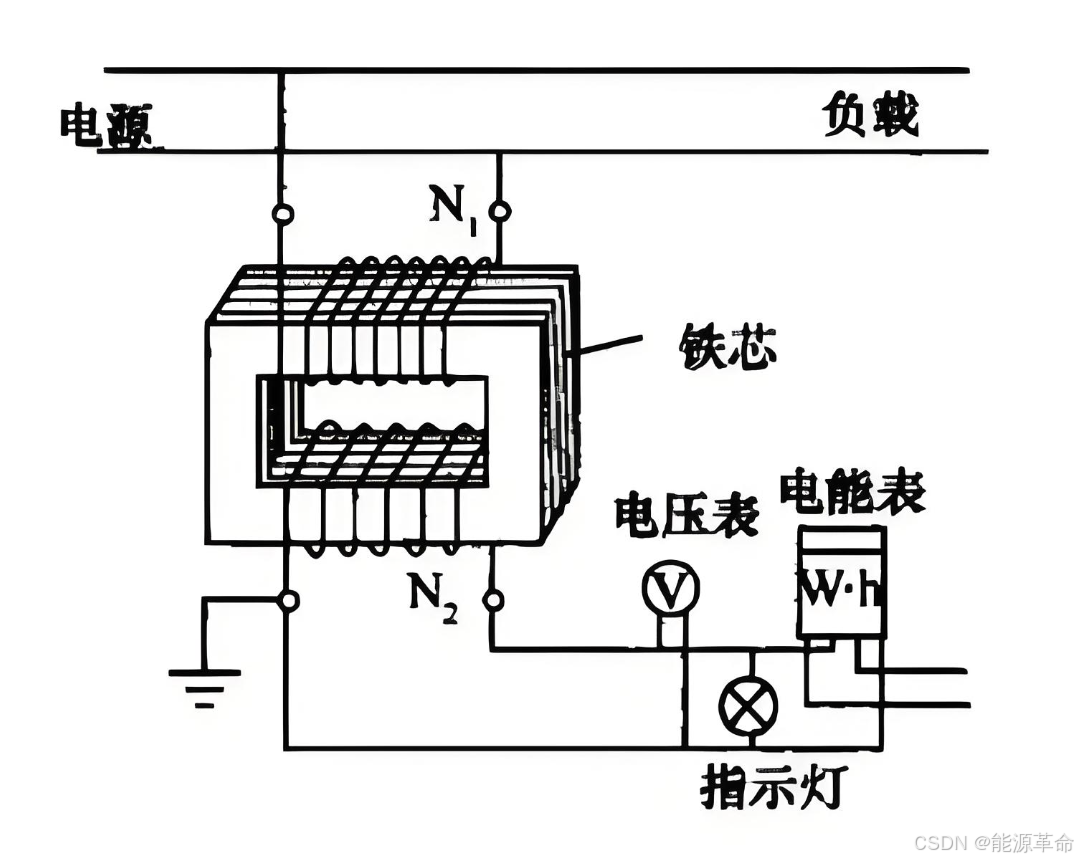

• 工作原理 ：与变压器类似，通过电磁感应原理实现电压的转换。它主要由一、二次线圈、铁心和绝缘组成，当在一次绕组上施加一个电压 U1 时，在铁心中就产生一个磁通 φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压 U2，通过改变一次或二次绕组的匝数，可以得到不同的一次电压与二次电压比。

• 功能作用 ：将高电压按比例转换成低电压，供给测量仪表、继电保护装置等使用，使其能够在低电压下进行测量、监控和保护，同时实现电气隔离，保障测量人员和设备的安全。

  • 电压转换：将电力系统中的高电压按比例变换成标准低电压，如 100V 或 100/√3V，确保测量和保护设备能安全、准确地工作。
  • 提供测量电压：为电压表、功率表等测量仪器提供合适的电压信号，使运维人员能了解电力系统的电压状态。
  • 保护电压提供：为继电保护装置提供电压信号，使保护装置在系统电压异常，如过电压、欠电压时及时动作，保障电力系统的安全稳定运行。
  • 操作和控制电源：在某些情况下，可为相关设备提供操作和控制电源，用于设备的启动、控制和信号传输等。

• 应用场景 ：广泛应用于电力系统的测量、保护和控制中，如在变电站中为测量仪表提供电压信号，用于监测母线电压、线路电压等；在继电保护中，为保护装置提供电压信号，用于检测过电压、欠电压等异常情况，实现对电力设备的保护。

PT柜是专门用来安装电压互感器的配电柜，除了电压互感器外，还可能包含熔断器、避雷器等组件。这些组件共同工作以确保电压测量的准确性和系统的安全性。例如，在PT柜中，避雷器用于提供过电压保护，而熔断器则用于防止电压互感器因故障电流而受损。

电流互感器（CT）

• 定义 ：是一种将高压系统中的电流或低压系统中的大电流转换为一定量标准的小电流的电器设备，通常将一次侧的大电流按比例变为适合通过仪表或继电器使用的额定电流为 5A 或 1A。

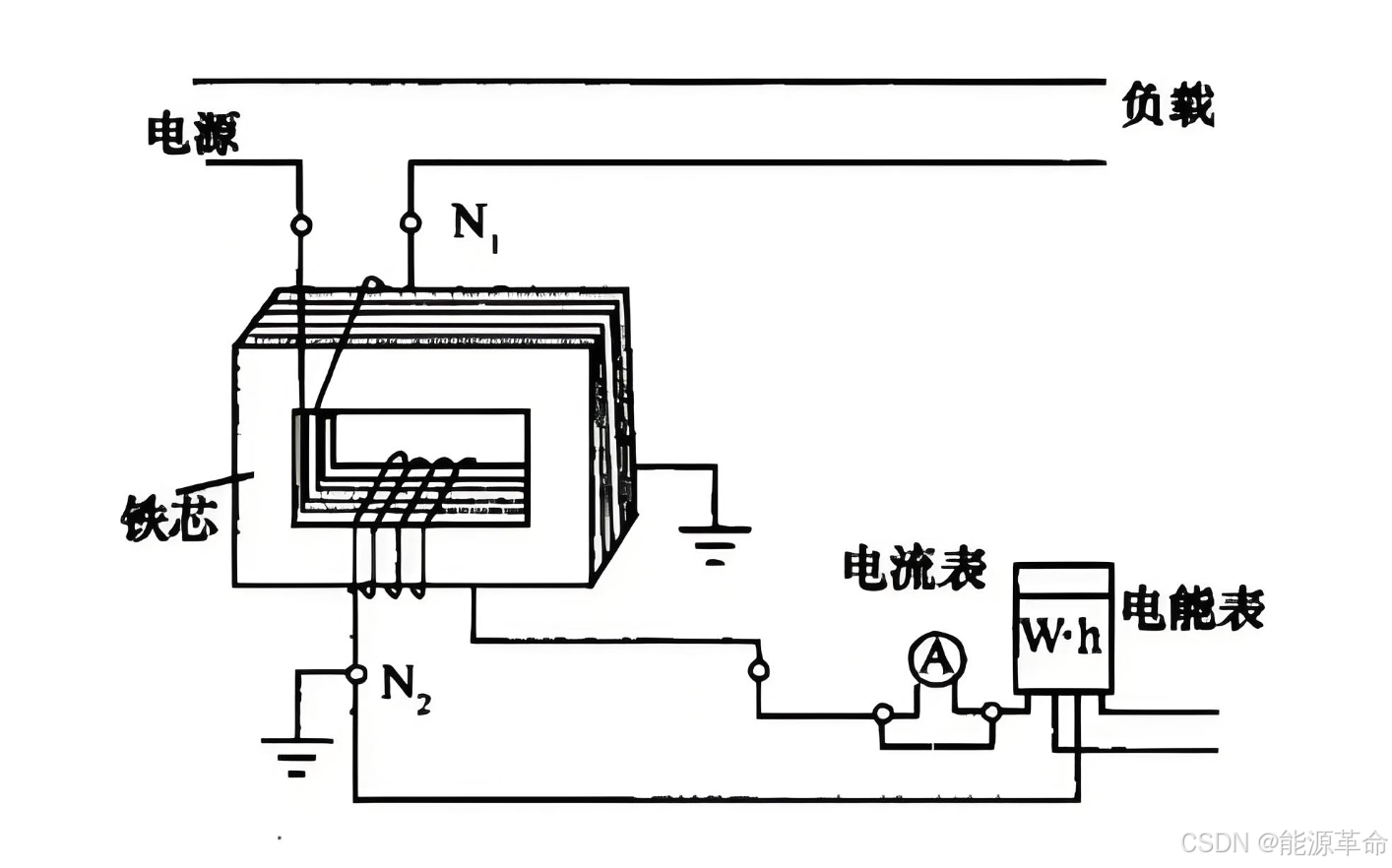

• 工作原理 ：依据电磁感应原理将一次侧大电流转换成二次侧小电流。它由闭合的铁心和绕组组成，一次侧绕组匝数较少，串在需要测量的电流的线路中，二次侧绕组匝数较多，串接在测量仪表和保护回路中。

• 功能作用 ：把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用于测量、保护和控制等用途，同时实现电气隔离，确保测量人员和设备的安全。

  • 电流转换：将电力系统中的大电流按比例变换成标准小电流，如 5A 或 1A，以便于测量和保护设备进行处理。
  • 提供测量电流：为电流表、电能表等提供电流信号，实现对电流的准确测量，帮助运维人员掌握电力系统的电流状态。
  • 保护电流提供：为过流保护、差动保护等继电保护装置提供电流信息，使保护装置在电流异常时迅速切断故障，保障电力系统的安全。
  • 隔离作用：在高压和低压系统之间起到隔离作用，防止高压系统对低压测量和保护设备造成损害。

• 应用场景 ：在电力系统中应用广泛，如在发电厂、变电站和配电系统中，用于测量电流、功率和电能等参数；在继电保护中，为保护装置提供电流信号，用于检测过电流、短路电流等异常情况，实现对电力设备的保护。

与PT类似，CT也有特定的要求和限制。例如，CT的二次回路不允许开路，否则会在二次侧产生危险的高电压，这不仅会对设备造成损害，还可能导致人身伤害。此外，为了保证安全，CT的二次侧也必须有一端接地。

PT与CT的区别

• 原理不同 ：PT 是利用电磁感应原理将一次高电压转换为二次低电压，其实质是一个带铁心的变压器；CT 也是基于电磁感应原理，但其一次侧绕组匝数较少，二次侧绕组匝数较多，通过将一次侧大电流转换为二次侧小电流来实现测量和保护。

• 连接方式不同 ：PT 与被测量设备并联连接，其一次侧接在一次系统，二次侧接测量仪表、继电保护等；CT 与被测量设备串联连接，其一次侧绕组串联在需要测量的电流线路中，二次侧绕组串联在测量仪表和保护回路中。

• 用途不同 ：PT 主要用于测量电力系统的电压值，为测量仪表和继电保护装置提供电压信号；CT 主要用于测量电力系统的电流值，为测量仪表和继电保护装置提供电流信号。

相关标准

• PT 标准 ：国际电工委员会（IEC）发布的 IEC60044-2 标准和国家标准《电压互感器技术条件》（GB1207-2006）等，规定了 PT 的试验方法、试验装置、试验参数和试验要求。

• CT 标准 ：IEC 发布的 IEC60044-1 标准和国家标准《电流互感器技术条件》（GB1208-2006）等，规定了 CT 的试验方法、试验装置、试验参数和试验要求。
