什么是功率因数？

目录

定义

功率因数的计算方法

基本公式

通过相位差计算

通过电阻和阻抗计算

功率因数的范围

功率因数的影响因素

功率因数的应用

提高功率因数的方法

功率因数的测量

功率因数的由来

---

定义

功率因数（Power Factor）是衡量电气设备效率高低的一个系数。它的大小与电路的负荷性质有关， 如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。功率因数低，说明无功功率大， 从而降低了设备的利用率，增加了线路供电损失。

功率因数的计算方法

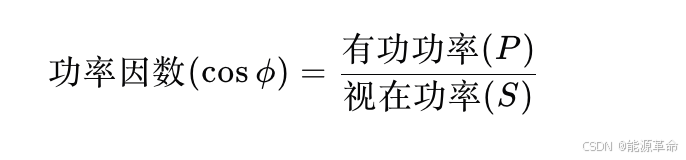

基本公式

• 有功功率 (P)：单位时间内电路中实际消耗的电能，用于做功，单位是瓦特（W）。

• 视在功率 (S)：电压与电流的乘积，表示电源提供的总电能，单位是伏安（VA）。

通过相位差计算

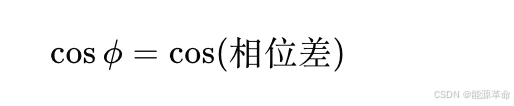

在正弦电路中，功率因数也可以通过电压与电流之间的相位差（φ）来计算：

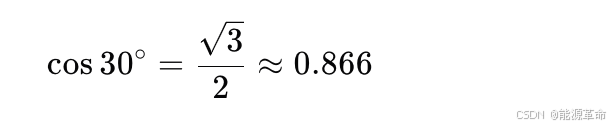

例如，如果电流滞后于电压 30 度，则功率因数为：

通过电阻和阻抗计算

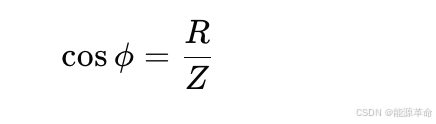

在单相正弦电路中，功率因数也可以通过电阻（R）和阻抗（Z）的比值来计算：

功率因数的范围

功率因数的值介于 0 到 1 之间。

• 功率因数为 1：表示电路中的有功功率与视在功率相等，电能被完全有效利用，通常出现在纯电阻电路中。

• 功率因数小于 1：表示电路中存在无功功率，电能未能被完全有效利用，通常出现在含有电感或电容的电路中。

功率因数的影响因素

负载特性

• 电阻性负载：功率因数为 1，电流和电压同相。

• 电感性负载：功率因数小于 1，电流滞后于电压，常见于电动机、变压器等设备。

• 电容性负载：功率因数小于 1，电流超前于电压。

电力设备的运行状态

        电力设备的运行状态会直接影响功率因数的大小。例如，变压器的额定容量与输出容量之间的比值越小，功率因数越低。

对电力系统的影响

        低功率因数会增加输电线路的电流，导致线路损耗增加，电压降增大，影响电力系统的稳定性和供电质量。

对用电设备的影响

        低功率因数意味着设备未能充分利用电能，可能导致设备效率降低，运行成本增加。

功率因数的应用

提高电能利用效率：

• 功率因数的提高可以有效降低电能的损耗，提高电能的利用效率。

• 例如，在工业生产中，通过提高功率因数，可以减少无功功率的消耗，从而降低电能的浪费。

节约电力资源：

• 电力供应商对工业用户常常会对其功率因数进行限制，低功率因数会增加电力系统的损耗。因此，工业用户应提高功率因数，减少电力系统的负担，节约电力资源。

优化电力系统运行：

• 合理控制功率因数可以减小电网功角差，降低线路损耗，同时提高系统的稳定性和可靠性。

减少电力设备的过载：

• 合理提高功率因数可以有效降低电力设备的过载，延长设备的使用寿命。

电费计算：

• 一些电力公司会对功率因数低的客户收取额外费用，因为这会增加配电网络的负担。例如，根据1983年原水利电力部及国家物价局联合下发的《功率因数调整电费办法》，用户的功率因数会影响电费的收取。

提高功率因数的方法

无功补偿：

• 通过安装电容器组或电感器组，补偿无功功率，减少系统中的无功功率流动，从而提高功率因数，降低线路损耗，提高电压质量。

优化负载分配：

• 合理分配负载，避免设备长期处于轻载运行状态，减少无功功率的产生。

选择高效的电机设备：

• 选用高效电机和设备，减少无功功率的产生。

功率因数校正电路（PFC）：

• 通过无源PFC（电感和电容等无源元件）或有源PFC（开关电源控制器和功率器件）实现功率因数校正。

功率因数的测量

电能表法：

• 通过连接电能表和负载设备，测量电能表的转盘转动角度，从而计算出有功功率和视在功率之比，即功率因数。这种方法简单易行，但精度受到电能表和负载设备的影响。

电子式功率分析仪法：

• 电子式功率分析仪是一种高精度、高性能的功率测量仪器。它可以直接测量电路中的有功功率、无功功率和视在功率，实时显示功率因数等参数。

闪烁信号法：

• 通过在负载线上加装电磁耦合元件，使电流通过这些元件时产生电磁辐射信号。测量接收到的闪烁信号强度和频率，可以计算出电路中的有功功率和无功功率之比，即功率因数。

功率因数的由来

功率因数的概念起源于交流电系统的发展。在19世纪末和20世纪初，随着电力系统的普及，工程师们发现交流电系统中存在一个重要的问题：电压和电流之间存在相位差，这导致了电能的有效利用效率降低。为了量化这种现象，功率因数的概念被引入。

在交流电路中，电压和电流都是随时间变化的正弦波。当电路中存在感性负载（如电动机、变压器）或容性负载（如电容器）时，电压和电流的波形会出现相位差。这种相位差导致了部分电能并未被有效利用，而是以无功功率的形式在电路中来回交换。功率因数就是用来描述这种电能利用效率的参数。

在电气领域的负载有三个基本类型：电阻、电容和电感。电阻是消耗功率的器件，电容和电感是储存功率的器件。

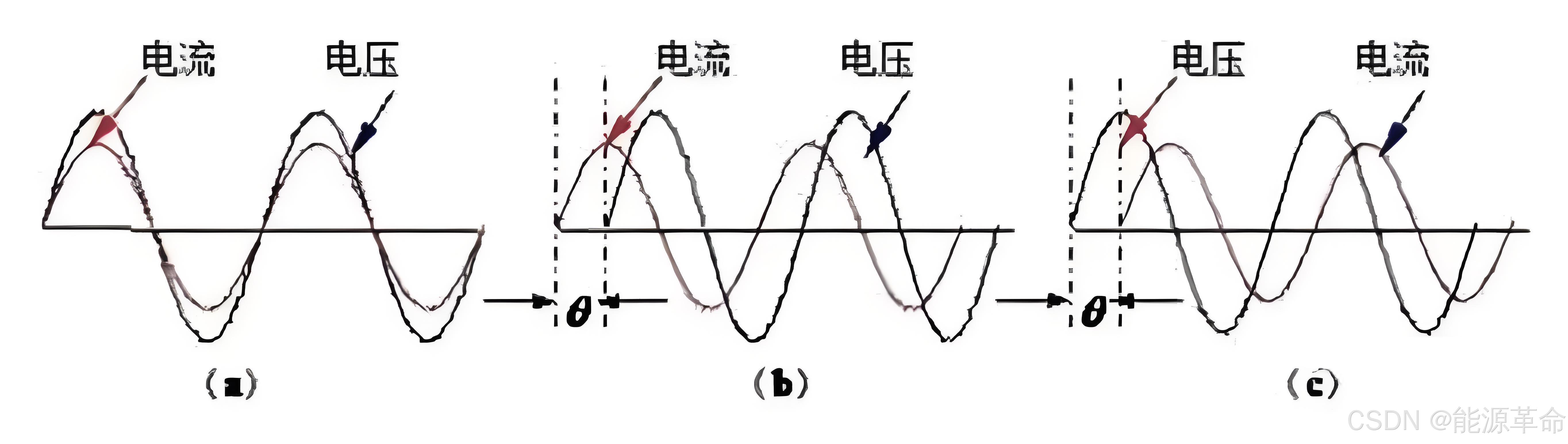

交流电在纯电阻负载上的电压和电流是同相位的，即相位差q = 0°，如下图(a)所示；

交流电在纯电容负载上的电压和电流关系是电流超前电压90°(q =90°)，如下图(b)所示；

交流电在纯电感负载上的电压和电流关系是电流滞后电压90°(q = -90°)，如下图(c)所示。

在电阻负载上的有功功率就是视在功率，即二者相等，所以功率因数F=1。而在纯电容和纯电感负载上的电流和电压相位差90°，所以所以功率因数F=cosq = cos90°=0，即在纯电容和纯电感负载上的有功功率为零。

从这里可以看出一个问题，同样是一个电源，对于不同性质的负载其输出的功率的大小和性质也不同，因此可以说负载的性质决定着电源的输出。换言之，电源的输出不取决于电源的本身，就像一座水塔的供水水流取决于水龙头的开启程度。

功率因数是表征负载性质和大小的一个参数。而且一般说一个负载只有一种性质，就像一个人只有一个身份证号码一样。这种性质的确定是从负载的输入端看进去，称为负载的输入功率因数。一个负载电路完成了，它的输入功率因数也就定了。
