[UVM机制]sequence与driver

在UVM中，sequence-->sequencer-->driver的通信十分基础且关键，基于某大厂的一面面试，阅读源码总结一下sequence到driver之间通信的机理。

1、sequence item和sequence的区别

sequence item是一个对象，其构建了两个验证组件之间传输的信息(transaction)。如：读操作和写操作中的地址和数据信息。

sequence是由driver驱动的sequence item序列模式，由body()实现，如连续读取10次transaction。

对于激励生成和场景控制是由sequence来编制的，而对于激励所需要的具体数据和控制要求则是从item的成员数据得到的。

2、sequenec的启动方式有哪些

sequence的启动方式分为直接启动和间接启动两种。

直接启动是在tc中创建sequence，再通过调用sequence内置的start函数，挂载到sequencer上启动。

直接启动只能在tc中进行，虽然简单但很难控制，复用性不高，一般用于tc的run_phase()中，利用objection机制进行举手和放手，利用sequence的start()函数指定特定的sequencer从而启动该sequence。

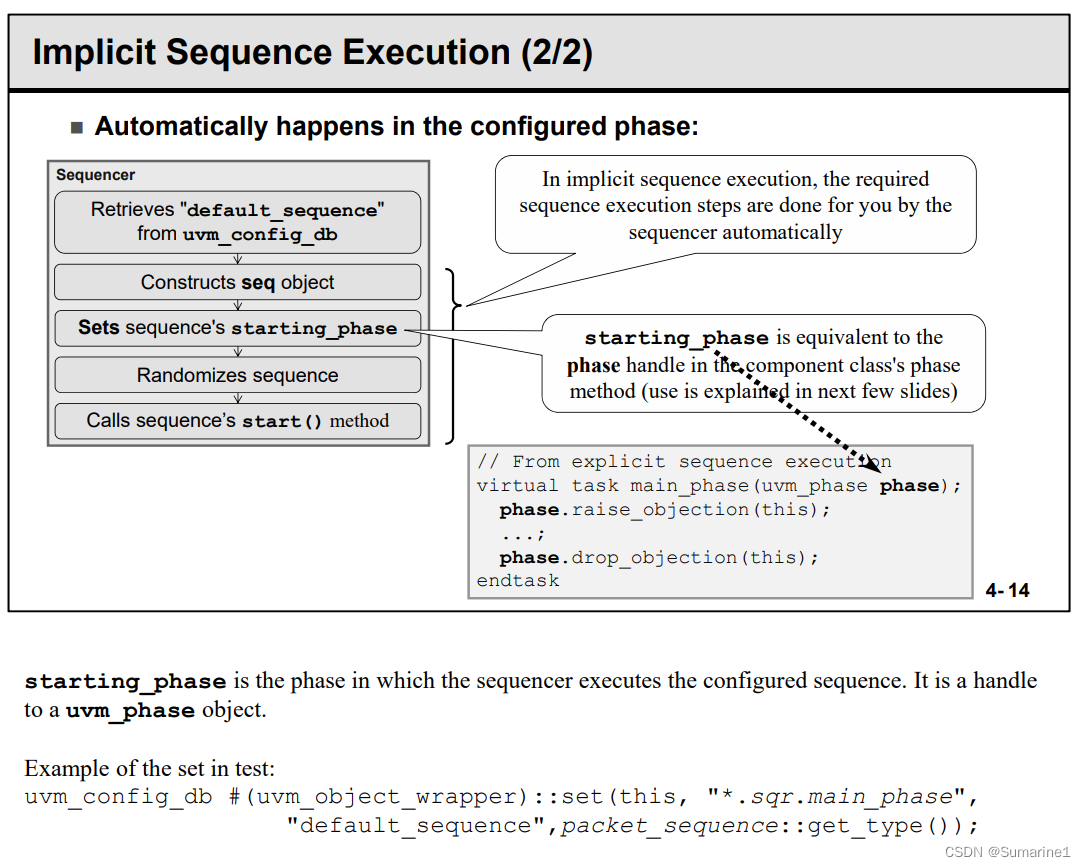

间接启动是利用uvm_config_db将sequence送到sequencer上的main_phase中。

间接启动是一种更推荐的方式，利用uvm_config_db将sequence配置到对应sequencer的run_phase中从而启动sequence，不需要直接例化seq。

间接启动的方式可以在env或test的build_phase中设置，并且可以被更高层次的组件重载。

uvm_config_db#(uvm_object_wrapper)::set(this,"env.i_agt.sqr.main_phase","default_sequence",my_sequence::type_id::get());

3、sequence的start调用什么task

body()

4、body中有哪些操作流程

如果是发送sequence_item，那么首先创建例化item，然后调用start_item()，随机化item，调用finish_item()。

如果是发送sub sequence，那么首先创建例化该sequence，并且随机化，然后调用start()函数，如果该sequence的item有相关的resp，还要在sequence中调用get_response()。

5、sequence和driver之间是怎么进行通信的

sequence产生transaction，driver负责接收transaction。一个sequence在向sequencer发送transaction之前，要先向sequencer发送一个请求，sequencer会将这个请求放在一个仲裁队列中。

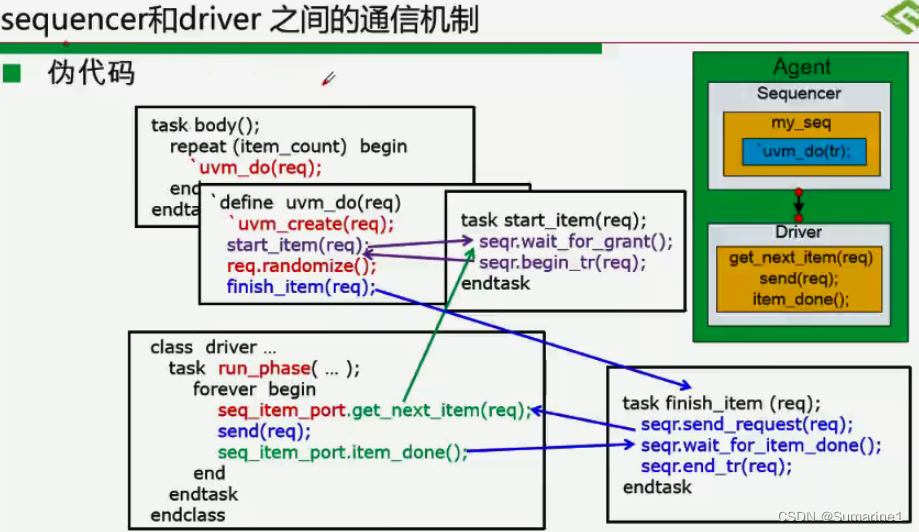

当sequence在tc中启动时，会自动执行body()中的代码，用`uvm_do系列的宏进行激励的发送。在这个宏中，会执行start_item()，而start_item()中会调用seqr的wait_for_granted()，作为sequencer此时要做两件事，第一是检测仲裁队列中是否有sequence发送transaction的请求；第二是检测driver中get_next_item()是否申请了transaction。

如果仲裁队列中有发送请求，driver也向sequencer申请了新的transaction，那么将同意发送请求，此时完成第一次握手，执行seqr.begin_tr()进行transaction的生成，`uvm_do宏中的finish_item()则表示transaction已经生成完毕，在finish_item()中又执行了seqr.send_request(req)向driver发送了transaction，响应get_next_item(req)；driver接收到transaction后，执行item_done()响应finish_item中的seqr.wait_for_item_done()，给sequencer确认完成信号，完成二次握手。

 6、driver一侧如何获取激励

driver向sequencer申请transaction。

在uvm_driver中有成员变量seq_item_port，而在uvm_sequencer中有成员变量seq_item_export(import类型)。两者之间建立一个通道，通道中传递的transaction类型是定义sequencer和driver时指定的transaction类型。

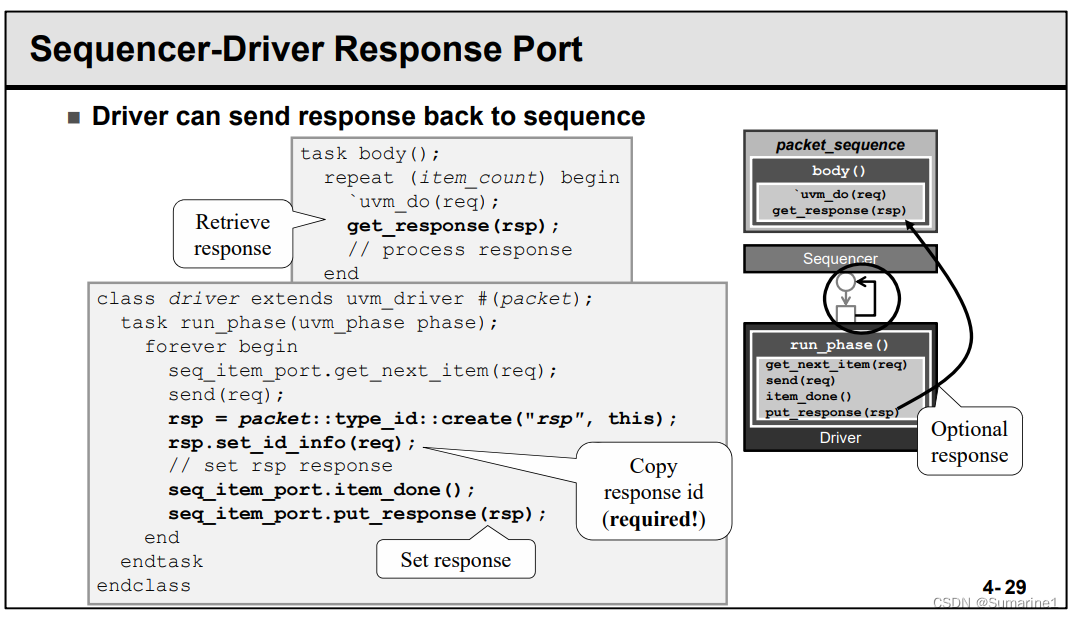

7、driver如何将获取的response返回给sequence一侧

重要！这样有时可以省去scoreboard这个组件，简化环境，直接在sequence中进行数据比对。

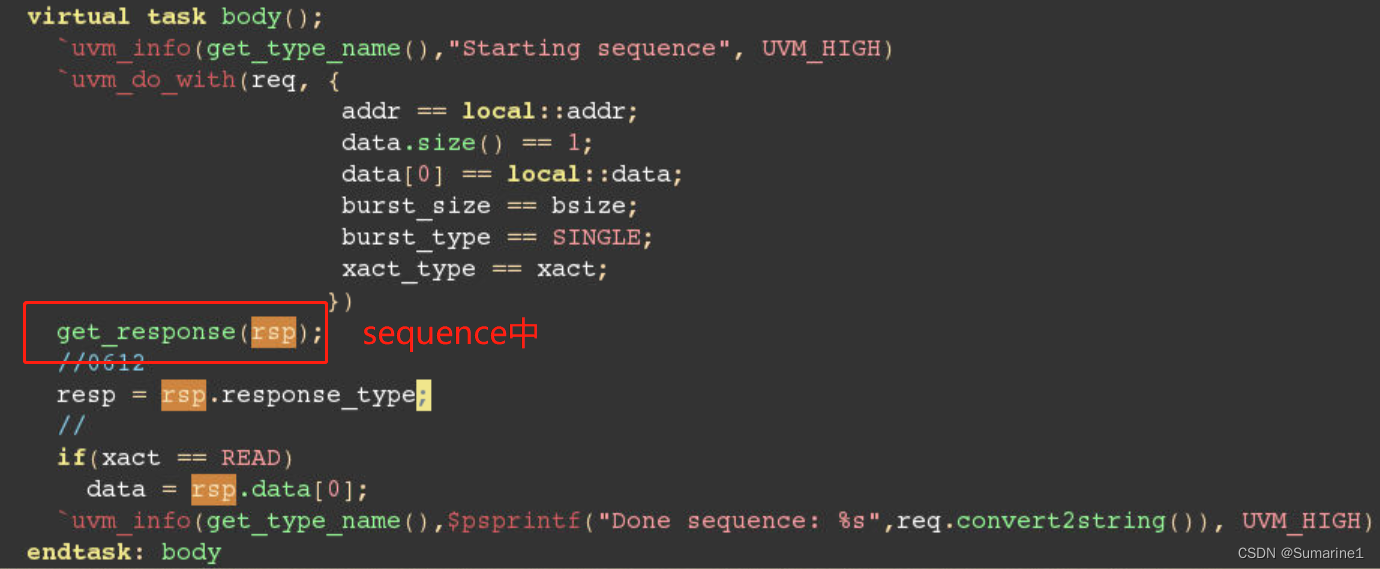

在sequence中发送完数据之后，需要通过get_response(rsp)来获取响应。

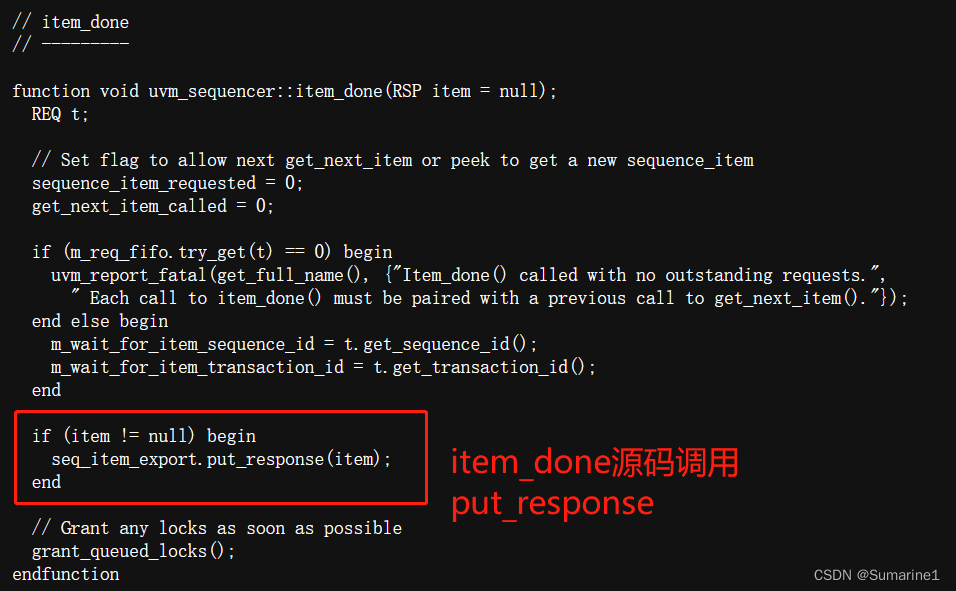

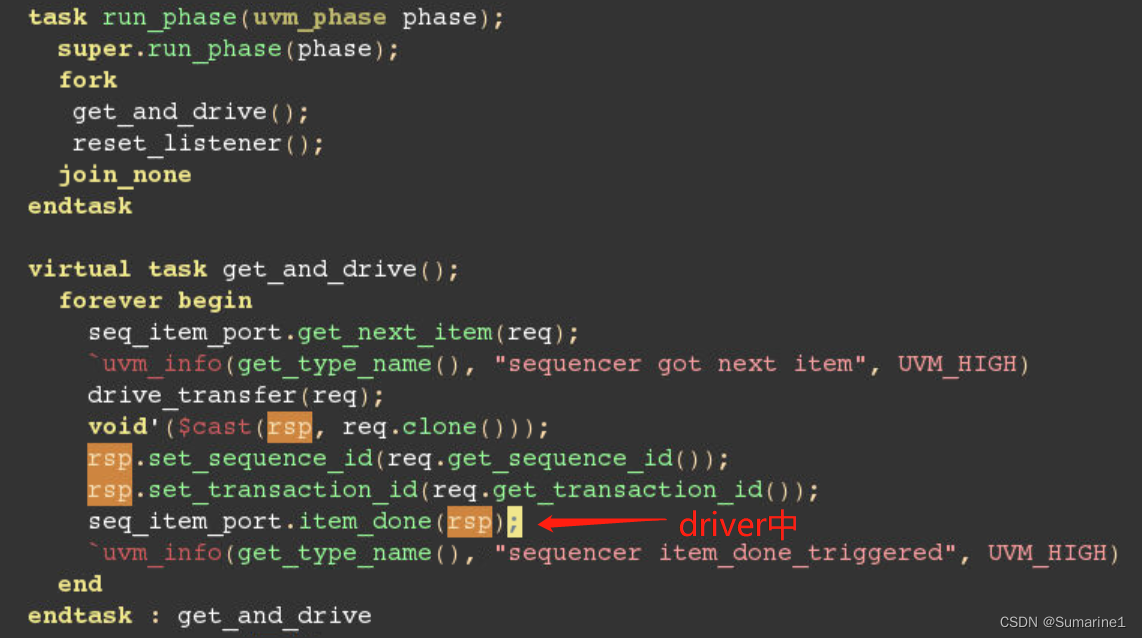

而在driver中，将数据包下发dut后，需要先构建一个rsp，再获取req的id信息，然后通过item_done.put_response(rsp)将rsp反馈给sequence。
