1.概述

为什么要有sequence机制，要将数据输入到平台中怎么输入sequence，sequence，sequencer，driver之间的通信过程又是如何？

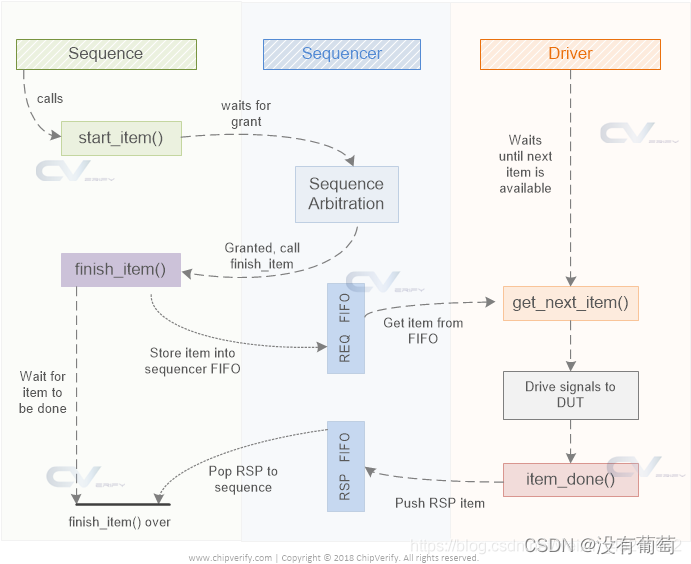

首先，无论是sequence还是driver，它们的通话对象都是sequencer。当多个sequence试图挂载到一个sequencer上时，涉及sequencer的仲裁功能，之后会详谈，先略过。重点分析sequencer作为sequence和driver之间的握手桥梁，是如何扮演这个角色的。如图所示

对于sequence而言，无论是flat sequence还是hierarchical sequence，进一步切分的话，流向sequencer的都是sequence item，所以就每个item的成长周期来看，它起始于creat_item()，继而通过start_item()尝试从sequencer获取可以通过的权限。

对于sequencer的仲裁机制和使用方法先略过，而driver一侧一直处于"吃不饱"状态，如果它没有item可以使用，则使用get_next_item()来尝试从sequencer一侧来获取item。

sequencer将通过权限交给某一个sequence前，目标sequence中的item应完成随机化，继而在获取sequencer通过权限之后执行finish_item()。

接下来sequence中的item将通过sequencer到达driver一侧

driver得到新的item后，会提取有效的数据信息，将其驱动到与DUT连接的接口上

完成驱动后，driver应该通过item_done()来告知sequence已完成了数据传送，sequence在获取消息之后，则表示driver与sequence双方完成了这一次的item握手传输。

2.sequence

2.1sequence的启动与执行

举例:一个常见的sequence应包含body()任务，当一个sequence启动后会自动调用body任务

class sequence1 extends uvm_sequence #(my_transaction);
...
virutal task pre_body();
...
endtask

virtual task body();
...
//发送数据
endtask

virtual task post_body();
...
endtask
`uvm_object_utils(sequence1)
endclass

有两种方式可以启动sequence，直接启动(利用start任务)，和间接启动(利用default_sequence启动)

sequence1 my_seq;
my_seq=sequence1::type_id::creat("my_seq");
my_seq.start(sequencer);//直接启动

uvm_config_db#(uvm_object_wrapper)::set(this,"env.i_agt.sqr.main_phase",/
"defult_sequence",sequence1::type_id::get());//间接启动

2.2sequence相关宏

1）uvm_do系
