本文介绍了ISL79987在CSI-2和MIPI接口下的两种多路交织方法：标准模式和伪单帧模式。在标准模式中，通过VC标识区分通道数据；而在伪单帧模式下，接收器需处理4通道合并的单一虚拟通道数据，利用特定的8字节头来识别通道信息。文章详细阐述了两种模式下的工作原理及同步锁状态的检测标志，强调了接收器中断服务程序的时间限制和长包处理策略。
ISL79987的多路交织方法
方法1：CSI-2标准模式

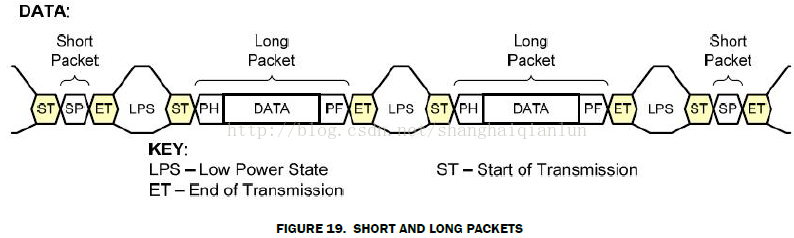

使用VC标识来区分数据包属于哪个通道。从而实现4路视频的交织。每个长包包含一个完整行像素的数据，每个路视频（虚拟通道）有自己的FS和FE包。
方法2：伪单帧模式。
这种模式下，MIPI接收器应当把收到的4通道数据看作一个虚拟的当通道数据，因为仅有一个FS和FE短包按下面的规则产生：或（1）按照第一通道的垂直同步定时；或（2）按照一个固定的行累加器的行计数器设置。
在FE到下一个FS之间空隙对接收器来说的很重要的，结束它的
