液晶屏模组的规格书信息繁杂，尤其对新手来说，可能会感觉很难读懂。然而，掌握了关键要点后，它将成为你选型、设计电路和驱动开发的强大工具。

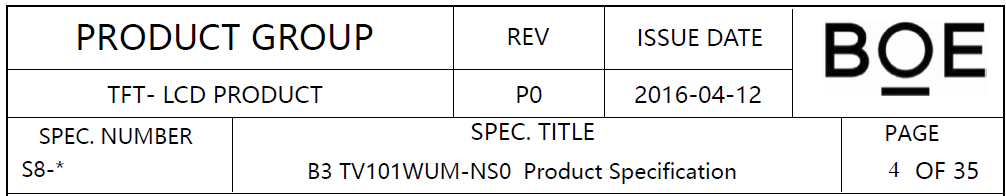

本文将以BOE模组TV101WUM-NS0为例子讲解。

基础入门：掌握看规格书时最重要的六个基本参数

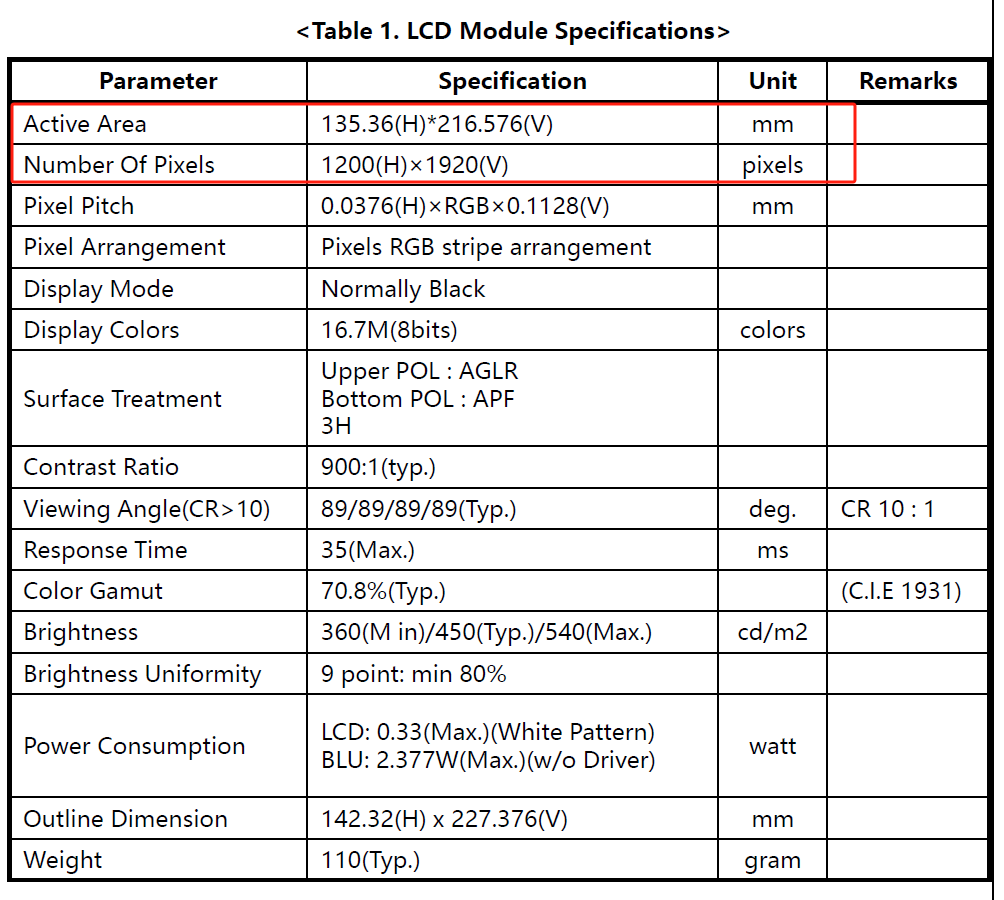

屏幕尺寸Active Area：通常以对角线长度（英寸）表示。例如，7英寸屏幕通常用于平板，2.4英寸适合小型设备。确认尺寸后，你可以判断屏幕是否符合设备设计需求。
分辨率Number Of Pixels：分辨率直接影响显示清晰度。常见的规格如1200*1920表示全高清。屏幕分辨率高，显示图像更细腻。

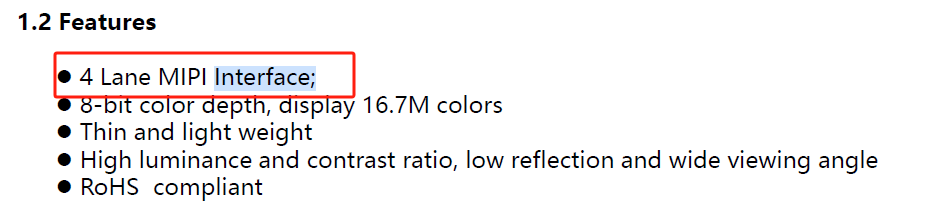

接口类型Interface：不同设备使用不同接口，常见的有MIPI、LVDS和RGB等。确认屏幕接口和主控是否兼容。例如，MIPI接口适用于智能设备，而LVDS适合工业应用。

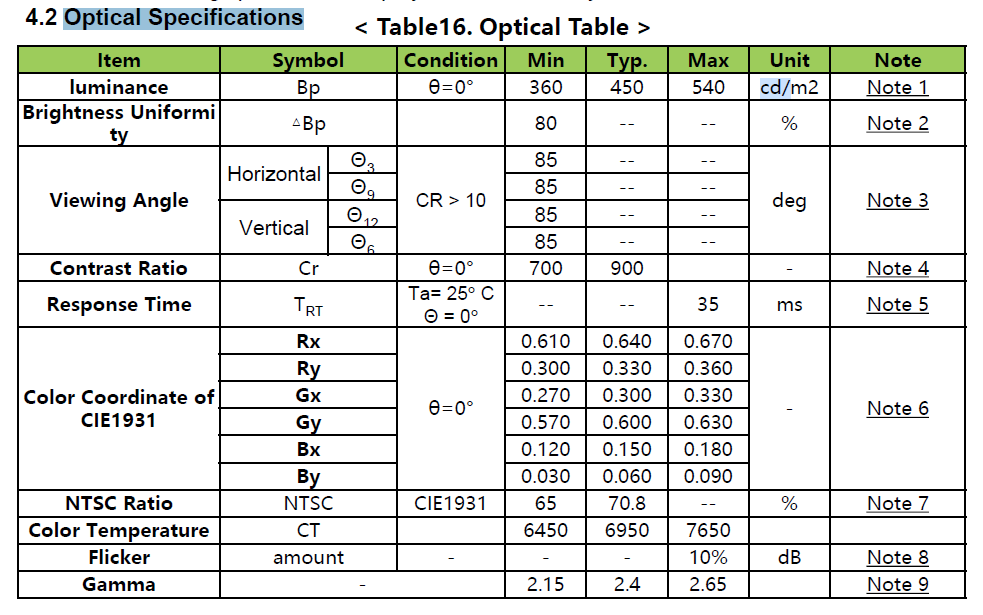

光学性能Optical Specifications：亮度、色深和对比度直接影响显示效果。户外使用的设备需要更高亮度，典型值可能是450cd/m²。色深（8-bit色深为16.7M色）决定显示的颜色范围。对比度决定黑白显示效果，较高的对比度通常意味着显示更加鲜明。

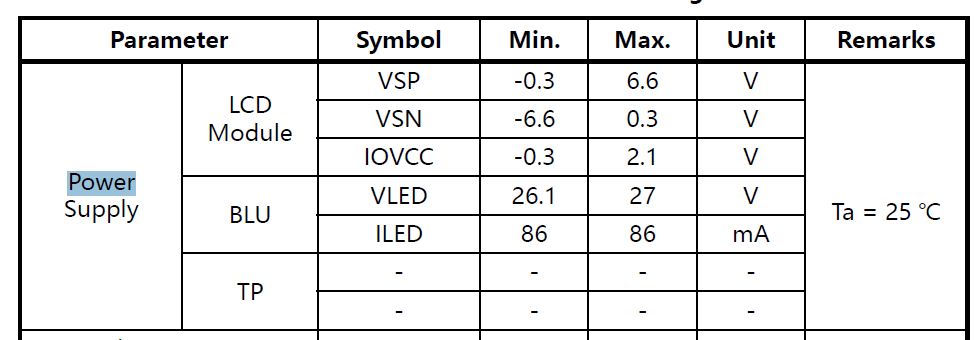

供电电压：确认所需电压是否与电源设计兼容，避免电压不符导致屏幕无法启动或损坏。常见的供电电压包括3.3V、5V等。

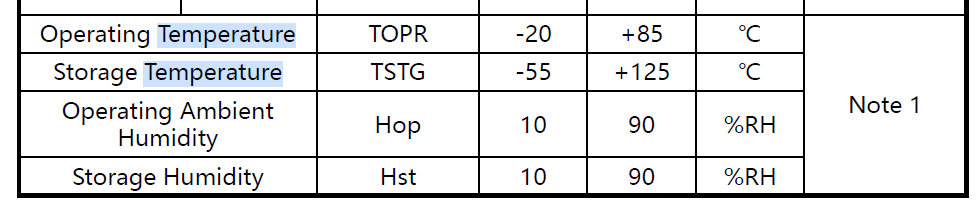

工作温度范围Temperature：屏幕的工作温度决定其是否适用于特定环境。确保屏幕在设备预期的工作温度下能正常工作。

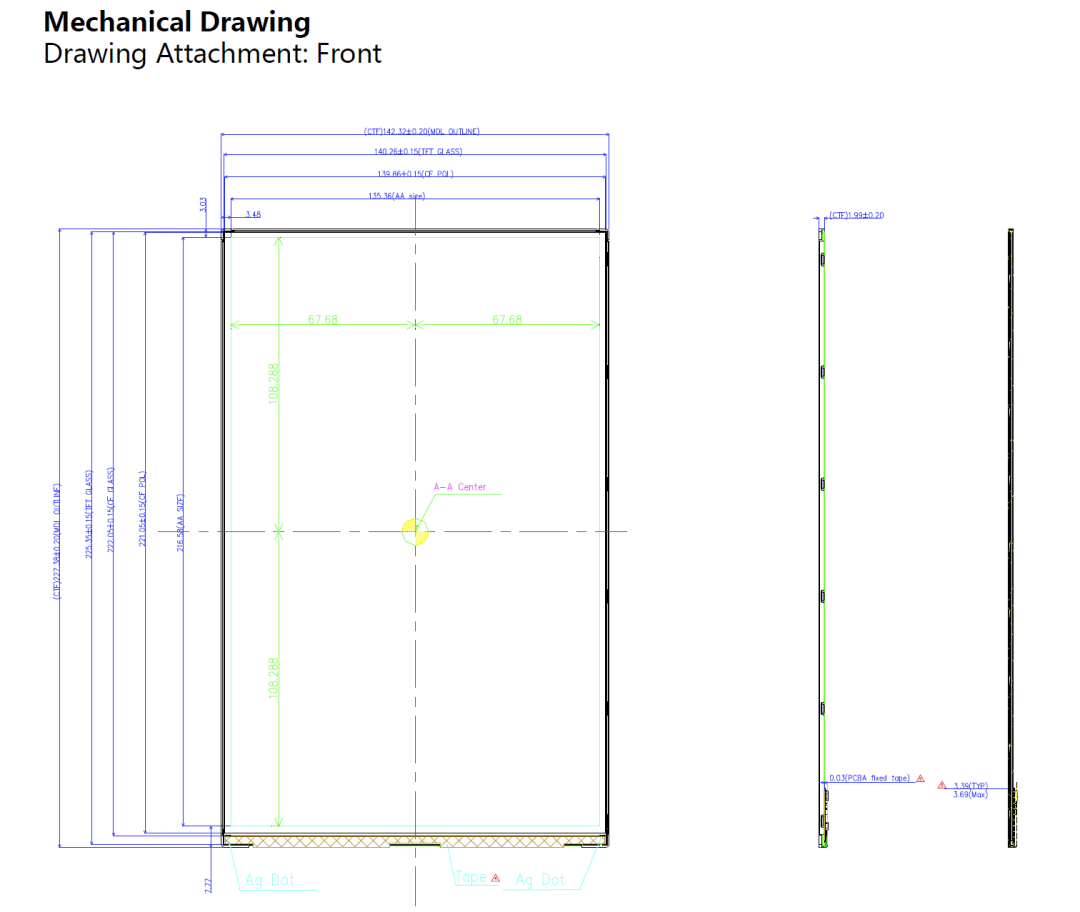

机械尺寸和结构Mechanical Drawing：了解屏幕的外形尺寸和安装孔位，这将帮助你决定屏幕能否适配设备。检查有效显示区域和屏幕厚度，确保它适合你的产品外壳。

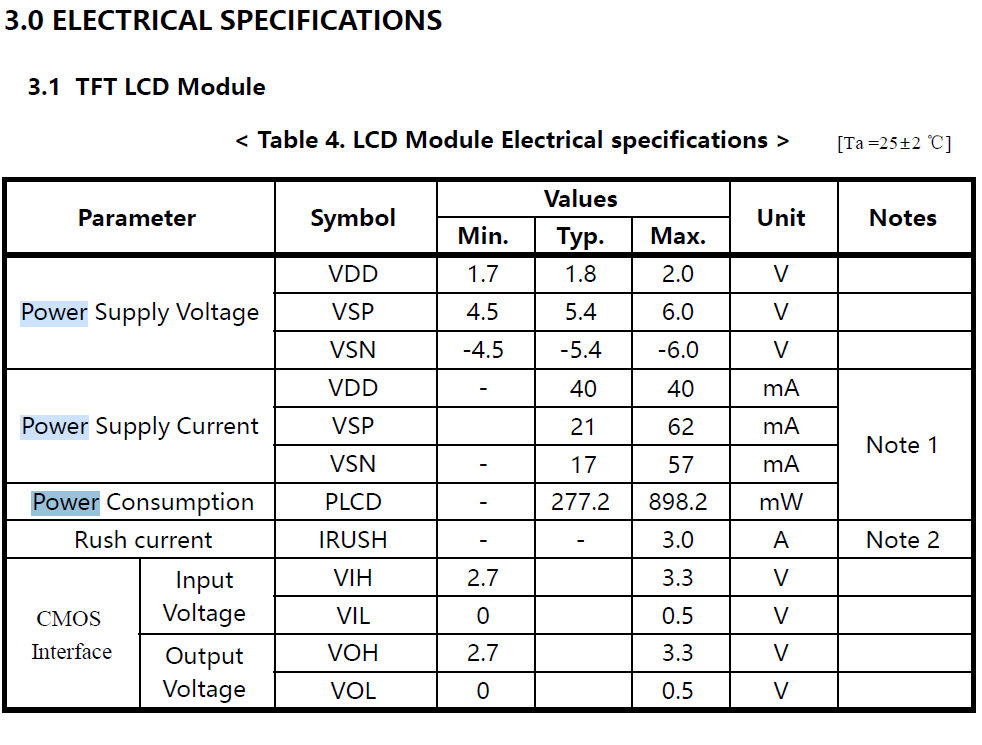

电气特性ELECTRICAL SPECIFICATIONS：除了供电电压，电流和功耗也要重点关注。例如，规格书会提供典型功耗值，如300mW，这对于电池供电的设备尤为重要。还需查看最大功耗，以确保设计能提供足够的电源。

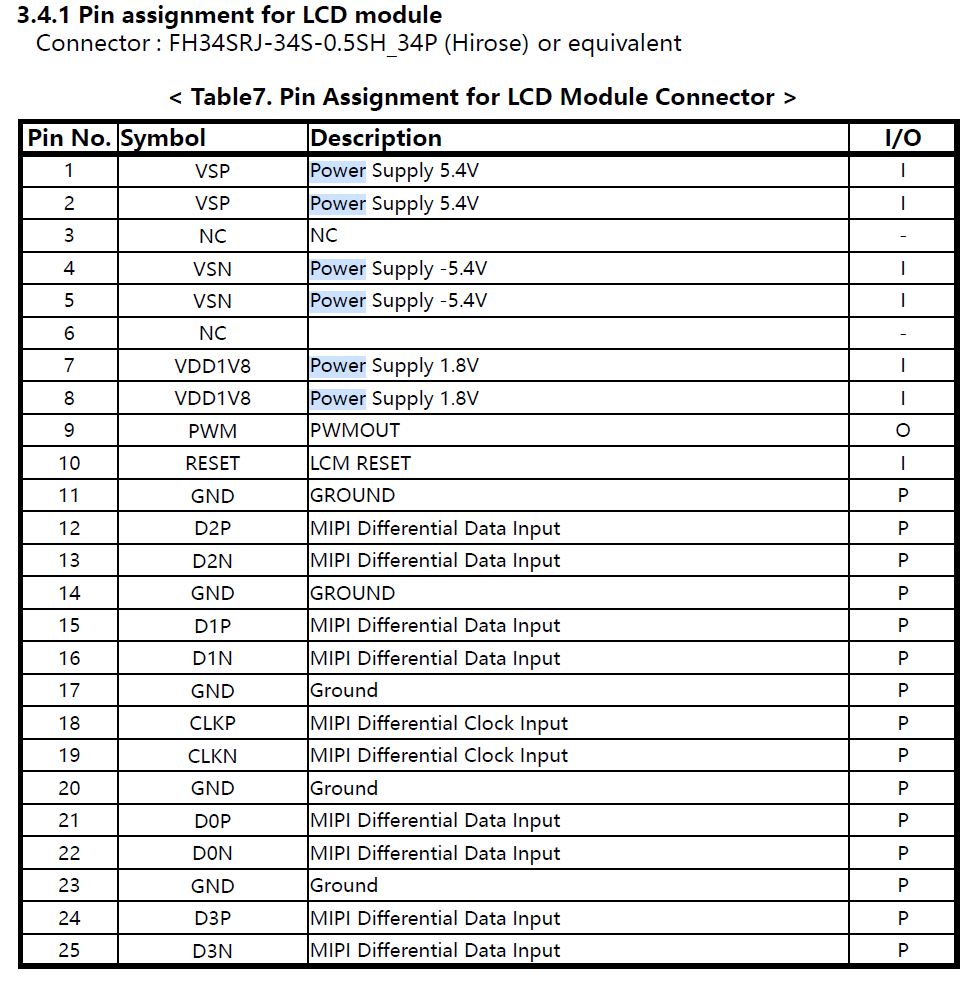

接口定义Pin assignment：规格书会明确列出每个引脚的功能（如MIPI接口的D0+、D0-等），这些信息决定了屏幕如何与主控进行连接，是否需要电平转换等。

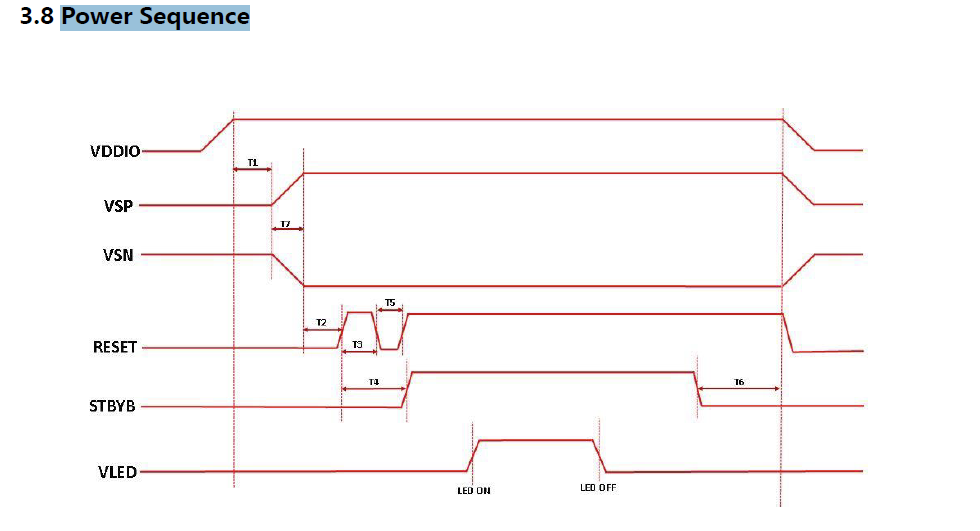

上下电时序参数Power ON/OFF Sequence ：上下电时序包括像素时钟频率和同步信号时序，这些决定了屏幕如何刷新图像。确保你的主控支持这些时序要求。

假设你选择了一块MIPI接口屏幕，屏幕标称4 Lane，刷新率60Hz，分辨率1080p。通过规格书，你需要：

以下是关键步骤：

硬件设计：根据电气特性设计合适的电源电路，确保供电电压稳定。此外，还需要检查接口电平是否匹配（如MIPI接口可能需要1.8V电平），并设计合适的电平转换电路。确保背光LED电流稳定，并且符合规格书的要求。
接口连接：将规格书中定义的引脚（如数据线、复位引脚等）正确连接到主控上。使用示波器或逻辑分析仪检查信号波形，确保时序符合要求。
驱动开发：根据驱动IC型号（如HX8279）编写初始化代码，配置像素格式、显示模式等。规格书通常提供初始化命令和寄存器设置，确保按照规定顺序发送命令，成功启动显示。
初始化命令序列：部分规格书会提供上电初始化命令（需与主控驱动匹配），根据初始化命令（如0x11退出休眠模式、0x29启动显示）设置寄存器。确保电源上电时，屏幕按正确的顺序初始化。
调试与验证：开发完成后，使用示波器检查时序是否符合规格书要求。如果图像不正确，检查初始化命令是否完整，电源时序是否满足要求。
