什么是 SOME/IP

Scalable service-Oriented middlewarE over IP，基于 IP 的可扩展的面向服务的中间件。
SOME/IP于2011年由BMW设计，2014年纳入AUTOSAR规范。该中间件是为典型的汽车用例而设计的。
帧结构
IP 网络上的两个设备，可以通过 SOME/IP 消息通信进行通信，传输层可基于 TCP 或 UDP。下图描述了通信过程：

在这里插入图片描述

假设设备 B 上运行一个服务，该服务提供一个函数，设备 A 通过 SOME/IP 消息调用该函数，函数的执行结果再通过 SOME/IP 消息返回给设备 A。
SOME/IP 消息由两部分组成：头部和负载。
头部字段的含义：
• Service ID: 服务唯一标识。
• Method ID: 函数的标识。
• Length: 负载长度(以字节为单位)，包含头部 Length 之后的 8 字节。
• Client ID: 客户端唯一标识。
• Session ID: 会话计数值，每次通信完加一。
• Protocol Version: 0x01
• Interface Version: 服务接口主版本号
• Message Type:
￮ – REQUEST (0x00) 请求消息，需要服务恢复
￮ – REQUEST_NO_RETURN (0x01) 请求消息，不需要服务回复
￮ – NOTIFICATION (0x02) 通知消息
￮ – RESPONSE (0x80) 回复消息
• Return Code:
￮ – E_OK (0x00) 没有错误
￮ – E_NOT_OK (0x01) 未知错误
￮ – E_WRONG_INTERFACE_VERSION (0x08) 接口版本不匹配
￮ – E_MALFORMED_MESSAGE (0x09) 消息反序列化错误
￮ – E_WRONG_MESSAGE_TYPE (0x0A) 消息类型错误
负载：
协议需要提供序列化和反序列化的能力。
服务可以多次实例化，每一个实例通过不同的 ID 进行标识，实例 ID 并不包含在 SOME/IP 消息头部字段中，需要通过不同的端口号区分不同的实例。

协议规范

通信模式

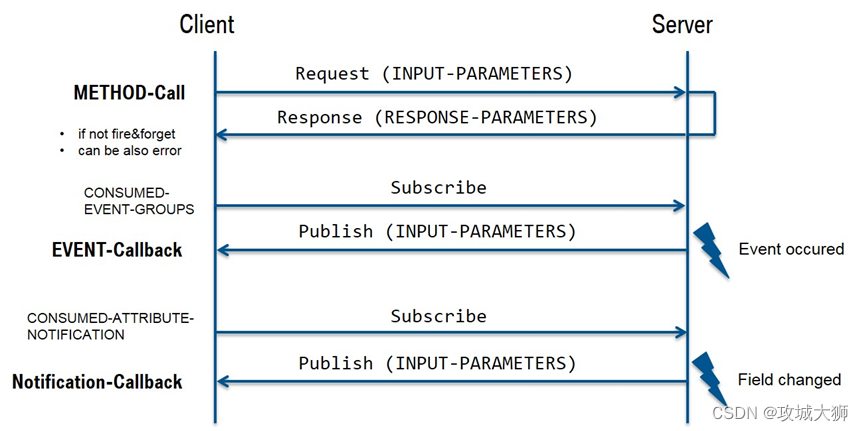

SOME/IP 支持两种通信模式： publish/subscribe 和 request/response。
在这里插入图片描述
request/response ：是对远程过程调用标准机制的实现，客户端可以通过 request 消息调用服务端的函数，结果通过 response 消息返回。
publish/subscribe ：客户端可以通过 subscribe 向服务端订阅事件，当事件发生时，服务端可以主动通知客户端事件的状态。

服务发现

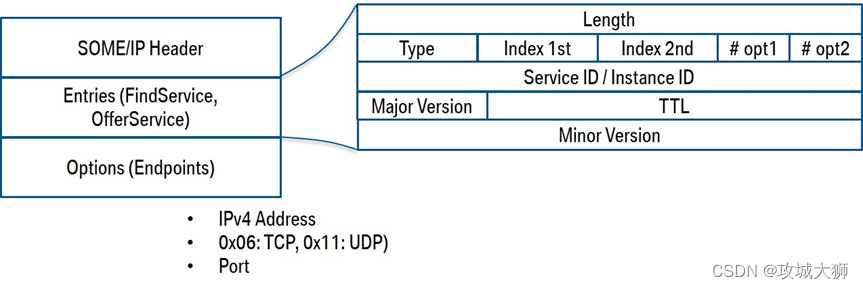

SOME/IP 协议是通过 SOME/IP-SD 消息实现服务发现功能的。
在这里插入图片描述
局域网中的每个设备会定期广播(组播)包含由该设备提供的所有服务的 “offer” 消息。该消息消息通过UDP发送。客户端通过通过解析该消息可以获取服务实例的位置（ip和port）。如果客户端应用程序需要服务，但目前没有服务提供，那么也可以发送 “find” 消息。
SOME/IP-SD 协议还可以检测服务实例是否正在运行，以及实现 publish/subscribe 处理。

Vsomeip 实现

Vsomeip 使用

服务端程序：

#include <iomanip>
#include <iostream>
#include <sstream>
#include <vsomeip/vsomeip.hpp>

#define SAMPLE_SERVICE_ID 0x1236
#define SAMPLE_INSTANCE_ID 0x5678
#define SAMPLE_METHOD_ID 0x0421

std::shared_ptr<vsomeip::application> app;

void on_message(const std::shared_ptr<vsomeip::message> &_request) {
    std::shared_ptr<vsomeip::payload> its_payload = _request->get_payload();
    vsomeip::length_t l = its_payload->get_length();

    // Get payload
    std::stringstream ss;
    for (vsomeip::length_t i = 0; i < l; i++) {
        ss << std::setw(2) << std::setfill('0') << std::hex
           << (int)*(its_payload->get_data() + i) << " ";
    }

    std::cout << "SERVICE: Received message with Client/Session ["
              << std::setw(4) << std::setfill('0') << std::hex
              << _request->get_client() << "/" << std::setw(4)
              << std::setfill('0') << std::hex << _request->get_session()
              << "] " << ss.str() << std::endl;

    // Create response
    std::shared_ptr<vsomeip::message> its_response =
        vsomeip::runtime::get()->create_response(_request);
    its_payload = vsomeip::runtime::get()->create_payload();
    std::vector<vsomeip::byte_t> its_payload_data;
    for (int i = 9; i >= 0; i--) {
        its_payload_data.push_back(i % 256);
    }
    its_payload->set_data(its_payload_data);
    its_response->set_payload(its_payload);
    app->send(its_response);
}

int main() {
    app = vsomeip::runtime::get()->create_application("World");
    app->init();
    app->register_message_handler(SAMPLE_SERVICE_ID, SAMPLE_INSTANCE_ID,
                                  SAMPLE_METHOD_ID, on_message);
    app->offer_service(SAMPLE_SERVICE_ID, SAMPLE_INSTANCE_ID);
    app->start();
}

客户端程序：

#include <condition_variable>
#include <iomanip>
#include <iostream>
#include <sstream>
#include <thread>
#include <vsomeip/vsomeip.hpp>

#define SAMPLE_SERVICE_ID 0x1234
#define SAMPLE_INSTANCE_ID 0x5678
#define SAMPLE_METHOD_ID 0x0421

std::shared_ptr<vsomeip::application> app;
std::mutex mutex;
std::condition_variable condition;

bool running_ = true;
bool blocked_ = false;
bool is_available_ = false;

void run() {
    std::shared_ptr<vsomeip::message> request;
    request = vsomeip::runtime::get()->create_request(true);
    request->set_service(SAMPLE_SERVICE_ID);
    request->set_instance(SAMPLE_INSTANCE_ID);
    request->set_method(SAMPLE_METHOD_ID);

    std::shared_ptr<vsomeip::payload> its_payload =
        vsomeip::runtime::get()->create_payload();
    std::vector<vsomeip::byte_t> its_payload_data;
    for (vsomeip::byte_t i = 0; i < 10; i++) {
        its_payload_data.push_back(('a' + i) % 256);
    }
    its_payload->set_data(its_payload_data);
    request->set_payload(its_payload);

    while (running_) {
        {
            std::unique_lock<std::mutex> its_lock(mutex);
            while (!blocked_) condition.wait(its_lock);
            if (is_available_) {
                app->send(request);
                std::cout << "Client/Session [" << std::setw(4)
                          << std::setfill('0') << std::hex
                          << request->get_client() << "/" << std::setw(4)
                          << std::setfill('0') << std::hex
                          << request->get_session()
                          << "] sent a request to Service [" << std::setw(4)
                          << std::setfill('0') << std::hex
                          << request->get_service() << "." << std::setw(4)
                          << std::setfill('0') << std::hex
                          << request->get_instance() << "]" << std::endl;
                blocked_ = false;
            }
        }
        std::this_thread::sleep_for(std::chrono::milliseconds(1000));
    }
}

void on_message(const std::shared_ptr<vsomeip::message> &_response) {
    std::shared_ptr<vsomeip::payload> its_payload = _response->get_payload();
    vsomeip::length_t l = its_payload->get_length();

    // Get payload
    std::stringstream ss;
    for (vsomeip::length_t i = 0; i < l; i++) {
        ss << std::setw(2) << std::setfill('0') << std::hex
           << (int)*(its_payload->get_data() + i) << " ";
    }

    std::cout << "CLIENT: Received message with Client/Session ["
              << std::setw(4) << std::setfill('0') << std::hex
              << _response->get_client() << "/" << std::setw(4)
              << std::setfill('0') << std::hex << _response->get_session()
              << "] " << ss.str() << std::endl;
}

void send() {
    std::lock_guard<std::mutex> its_lock(mutex);
    blocked_ = true;
    condition.notify_one();
}

void on_availability(vsomeip::service_t _service, vsomeip::instance_t _instance,
                     bool _is_available) {
    std::cout << "CLIENT: Service [" << std::setw(4) << std::setfill('0')
              << std::hex << _service << "." << _instance << "] is "
              << (_is_available ? "available." : "NOT available.") << std::endl;

    if (SAMPLE_SERVICE_ID == _service && SAMPLE_INSTANCE_ID == _instance) {
        if (is_available_ && !_is_available) {
            is_available_ = false;
        } else if (_is_available && !is_available_) {
            is_available_ = true;
            send();
        }
    }
}

int main() {
    app = vsomeip::runtime::get()->create_application("simple-client");
    app->init();
    app->register_availability_handler(SAMPLE_SERVICE_ID, SAMPLE_INSTANCE_ID,
                                       on_availability);
    app->request_service(SAMPLE_SERVICE_ID, SAMPLE_INSTANCE_ID);
    app->register_message_handler(vsomeip::ANY_SERVICE, SAMPLE_INSTANCE_ID,
                                  vsomeip::ANY_METHOD, on_message);
    std::thread sender(run);
    app->start();
}

Boost Asio 库使用

Asio 是异步 I/O 的重要实现库，以下是 Asio 简单使用示例。

#include <boost/asio.hpp>
#include <boost/thread.hpp>
#include <iostream>

void handler(const boost::system::error_code &ec) {
    std::cout << "[" << std::hex << boost::this_thread::get_id() << "]"
              << __func__ << std::endl;
}

int main() {
    boost::asio::io_service io_service;
    boost::asio::deadline_timer timer(io_service,
                                      boost::posix_time::seconds(5));
    timer.async_wait(handler);
    std::cout << "[" << std::hex << boost::this_thread::get_id() << "]"
              << __func__ << std::endl;
    io_service.run();
}

函数 main() 首先定义了一个 I/O 服务 io_service，用于初始化 I/O 对象 timer。 就像 boost::asio::deadline_timer 那样，所有 I/O 对象通常都需要一个 I/O 服务作为它们的构造函数的第一个参数。 由于 timer 的作用类似于一个闹钟，所以 boost::asio::deadline_timer 的构造函数可以传入第二个参数，用于表示在某个时间点或是在某段时长之后闹钟停止。 以上例子指定了五秒的时长，该闹钟在 timer 被定义之后立即开始计时。async_wait 函数用于启动一个异步 I/O，并指定一个 hanlder 函数，等到五秒时间过去，handler 函数会被 I/O 服务调用。最后需要调用 io_service 的 run 函数，把控制权交给操作系统以接管异步处理，这个函数将阻塞执行，直到所有的 I/O 服务的所有异步操作完成，run 函数才会返回。
Asio 与线程配合使用：

#include <boost/asio.hpp>
#include <boost/thread.hpp>
#include <iostream>
#include <mutex>

std::mutex handler_mutex;

void handler(const boost::system::error_code &ec) {
    std::lock_guard<std::mutex> lock(handler_mutex);
    std::cout << "[" << std::hex << boost::this_thread::get_id() << "]"
              << __func__ << std::endl;
}

boost::asio::io_service io_service;

void run() { io_service.run(); }

int main() {
    boost::asio::deadline_timer timer1(io_service,
                                       boost::posix_time::seconds(5));
    timer1.async_wait(handler);
    boost::asio::deadline_timer timer2(io_service,
                                       boost::posix_time::seconds(5));
    timer2.async_wait(handler);
    boost::asio::deadline_timer timer3(io_service,
                                       boost::posix_time::seconds(5));
    timer3.async_wait(handler);
    std::cout << "[" << std::hex << boost::this_thread::get_id() << "]"
              << __func__ << std::endl;
    boost::thread thread1(run);
    boost::thread thread2(run);
    thread1.join();
    thread2.join();
}

运行结果：

[7f0d2414bb80]main
[7f0d229e9700]handler
[7f0d221e8700]handler
[7f0d229e9700]handler

上面的例子 io_service 在两个不同的线程中调用了 run 函数，然后启动 3 个定时器，都定时 5 秒，定时结束后 handler 函数会被调用，在 handler 函数中打印线程 id 和函数名。从运行结果来看 handler 会随机运行在两个不同的线程中。
通过使用多线程，应用程序可以同时调用多个 run() 方法。 一旦某个异步操作结束，相应的 I/O 服务就将在这些线程中的某一个之中执行句柄。 如果第二个操作在第一个操作之后很快也结束了，则 I/O 服务可以在另一个线程中执行句柄，而无需等待第一个句柄终止。
异步 I/O 操作的特点：所有 I/O 操作都交给主线程和内核来处理， 工作线程仅仅负责业务逻辑。
• 主线程：负责监听已连接文件描述符上是否有事件发生。
• 内核：负责处理I/O读写操作。
• 工作线程：仅负责业务逻辑。

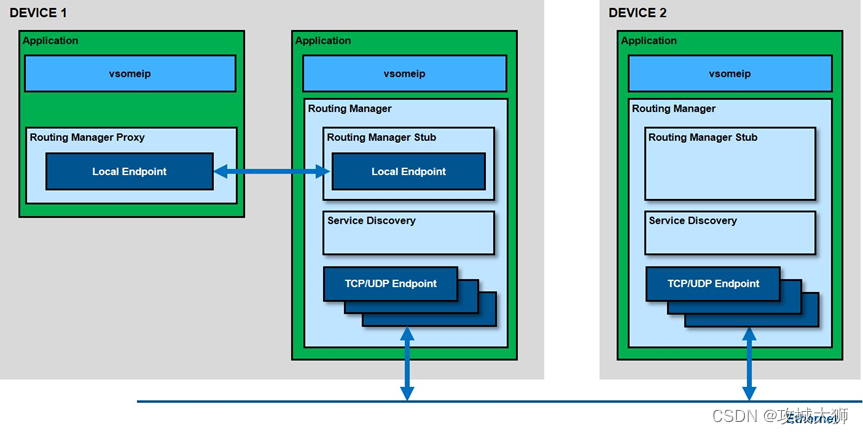

在这里插入图片描述

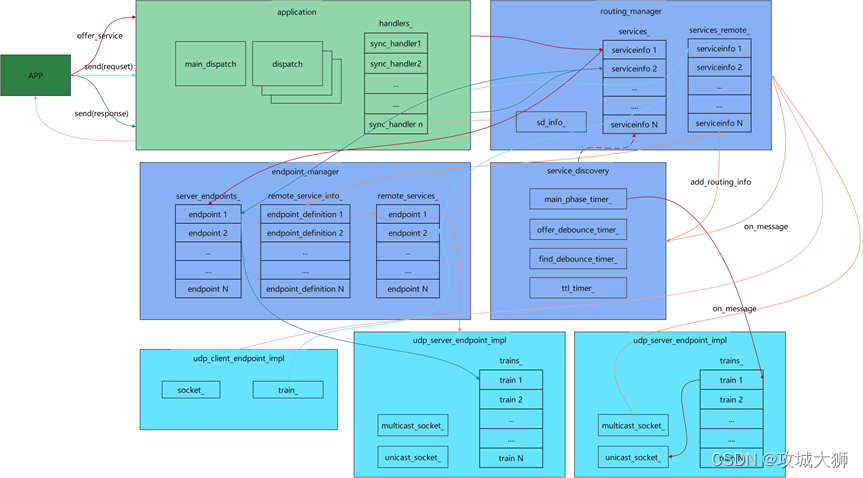

软件框架：
在这里插入图片描述

路由建立

初始化时，创建路由管理者。

bool application_impl::init() {
    ...
        if (is_routing_manager_host_) {
            VSOMEIP_INFO << "Instantiating routing manager [Host].";
            if (client_ == VSOMEIP_CLIENT_UNSET) {
                client_ = static_cast<client_t>(
                          (configuration_->get_diagnosis_address() << 8)
                        & configuration_->get_diagnosis_mask());
                utility::request_client_id(configuration_, name_, client_);
            }
            routing_ = std::make_shared<routing_manager_impl>(this);
        } else {
            VSOMEIP_INFO << "Instantiating routing manager [Proxy].";
            routing_ = std::make_shared<routing_manager_proxy>(this, client_side_logging_, client_side_logging_filter_);
        }

        routing_->set_client(client_);
        routing_->init();
    ...
}

路由分为代理端和主机端，如果没有在配置文件中明确配置路由主机，则第一个启动的应用会自动成为路由主机，其它应用会成为路由代理。代理端应用需要发送消息时，首先将数据通过本地 socket 发送给主机端，再由路由主机通过以太网发送给远程设备。
路由主机实现路由管理者的功能。其初始化函数：

void routing_manager_impl::init() {
    routing_manager_base::init(ep_mgr_impl_);

    // TODO: Only instantiate the stub if needed
    stub_ = std::make_shared<routing_manager_stub>(this, configuration_);
    stub_->init();

    if (configuration_->is_sd_enabled()) {
        VSOMEIP_INFO<< "Service Discovery enabled. Trying to load module.";
        auto its_plugin = plugin_manager::get()->get_plugin(
                plugin_type_e::SD_RUNTIME_PLUGIN, VSOMEIP_SD_LIBRARY);
        if (its_plugin) {
            VSOMEIP_INFO << "Service Discovery module loaded.";
            discovery_ = std::dynamic_pointer_cast<sd::runtime>(its_plugin)->create_service_discovery(this, configuration_);
            discovery_->init();
        } else {
            VSOMEIP_ERROR << "Service Discovery module could not be loaded!";
            std::exit(EXIT_FAILURE);
        }
    }
    ...
}

如果配置文件中使能了 SOMEIP-SD 功能，则加载 SOMEIP-SD 插件库。通过库函数 create_service_discovery 创建 service_discovery 对象，然后调用 service_discovery 的 init 函数，从配置文件中读取 SOMEIP-SD 的通信端口、传输层协议、TTL 等参数。 service_discovery 负责服务发现功能。其配置文件如下：

"service-discovery": {
    "enable": "true",
    "multicast": "224.224.224.245",
    "port": "30490",
    "protocol": "udp",
    "initial_delay_min": "10",
    "initial_delay_max": "100",
    "repetitions_base_delay": "200",
    "repetitions_max": "3",
    "ttl": "3",
    "cyclic_offer_delay": "2000",
    "request_response_delay": "1500"
}

当检测到系统路由就绪则启动服务发现，则开始创建 SOME/IP “路由表”：

void routing_manager_impl::start_ip_routing() {
    ...
    if (discovery_) {
        discovery_->start();
    } else {
        init_routing_info();
    }
    ...
}

如果没有配置服务发现功能，则直接从配置文件导入“路由表”，否则则通过服务发现来创建“路由表”。

void
service_discovery_impl::start() {
    if (!endpoint_) {
        endpoint_ = host_->create_service_discovery_endpoint(
                sd_multicast_, port_, reliable_);
        if (!endpoint_) {
            VSOMEIP_ERROR << "Couldn't start service discovery";
            return;
        }
    }
    ...
    start_main_phase_timer();
    start_offer_debounce_timer(true);
    start_find_debounce_timer(true);
    start_ttl_timer();
}

首先通过 routing_manager_impl 创建通信端点，端点创建成功后通过异步 io 方式等待网络数据到来。然后启动 4 个定时器，他们的功能如下：
• 主阶段定时：周期性发送 Offer 消息。
• Offer 定时器：当有新的服务 Offer 时，首先通过此定时器触发 Offer 消息发送，后面有主阶段定时器周期发送。
• Finder 定时器：当应用需要主动发现服时，通过此服务发送 Find 消息。
• TTL 定时器：更新远程服务的 TTL 时间，TTL 到期的服务，删除相应的路由信息。

发送 Offer 消息

以主阶段定时器为例具体说明：

void
service_discovery_impl::start_main_phase_timer() {
    std::lock_guard<std::mutex> its_lock(main_phase_timer_mutex_);
    boost::system::error_code ec;
    main_phase_timer_.expires_from_now(cyclic_offer_delay_);
    if (ec) {
        VSOMEIP_ERROR<< "service_discovery_impl::start_main_phase_timer "
        "setting expiry time of timer failed: " << ec.message();
    }
    main_phase_timer_.async_wait(
            std::bind(&service_discovery_impl::on_main_phase_timer_expired,
                    this, std::placeholders::_1));
}

定时到期后，on_main_phase_timer_expired 函数会被调用：

void
service_discovery_impl::on_main_phase_timer_expired(
        const boost::system::error_code &_error) {
    if (_error) {
        return;
    }
    send(true);
    start_main_phase_timer();
}

首先通过 send 发送 Offer 消息，然后重启主阶段定时。从而实现周期性发送 Offer 消息。send 函数的实现：

bool
service_discovery_impl::send(bool _is_announcing) {
    std::shared_ptr < runtime > its_runtime = runtime_.lock();
    if (its_runtime) {
        std::vector<std::shared_ptr<message_impl> > its_messages;
        std::shared_ptr<message_impl> its_message;

        if (_is_announcing) {
            its_message = std::make_shared<message_impl>();
            its_messages.push_back(its_message);

            std::lock_guard<std::mutex> its_lock(offer_mutex_);
            services_t its_offers = host_->get_offered_services();
            insert_offer_entries(its_messages, its_offers, true);

            // Serialize and send
            return send(its_messages);
        }
    }
    return false;
}

首先通过 routing_manager_impl 的 get_offered_services 获取所有 Offer 的服务，然后将其填充到 SOMEIP-SD payload 的 entries 字段。最后通过 routing_manager_impl 的 send 发送 Offer 消息。

那么 Offer 的服务信息保存在哪里呢？答案是 routing_manager_impl 的 services_ 成员变量：

services_t services_;

应用程序通过 offer_service 公开服务。

bool routing_manager_base::offer_service(client_t _client,
        service_t _service, instance_t _instance,
        major_version_t _major, minor_version_t _minor) {
    (void)_client;

    ...
        its_info = create_service_info(_service, _instance, _major, _minor,
                DEFAULT_TTL, true);
    ...
    return true;
}

创建服务信息，并保存到 services_ 中。

std::shared_ptr<serviceinfo> routing_manager_base::create_service_info(
        service_t _service, instance_t _instance, major_version_t _major,
        minor_version_t _minor, ttl_t _ttl, bool _is_local_service) {
    std::shared_ptr<serviceinfo> its_info =
            std::make_shared<serviceinfo>(_service, _instance,
                    _major, _minor, _ttl, _is_local_service);
    {
        std::lock_guard<std::mutex> its_lock(services_mutex_);
        services_[_service][_instance] = its_info;
    }
    if (!_is_local_service) {
        std::lock_guard<std::mutex> its_lock(services_remote_mutex_);
        services_remote_[_service][_instance] = its_info;
    }
    return its_info;
}

处理 Offer 消息

端点收到其它设备组播的 Offer 数据包，通过路由后，数据会分发给我 service_discovery 处理，调用其 on_message 函数

void
service_discovery_impl::on_message(
        const byte_t *_data, length_t _length,
        const boost::asio::ip::address &_sender,
        const boost::asio::ip::address &_destination) {
    ...
            if ((*iter)->is_service_entry()) {
                std::shared_ptr<serviceentry_impl> its_service_entry
                    = std::dynamic_pointer_cast<serviceentry_impl>(*iter);
                bool its_unicast_flag = its_message->get_unicast_flag();
                process_serviceentry(its_service_entry, its_options,
                        its_unicast_flag, its_resubscribes,
                        received_via_mcast, accept_state);
            }
    ...
}

对于 Offer 消息，调用 process_offerservice_serviceentry 进一步处理：

void
service_discovery_impl::process_offerservice_serviceentry(
        service_t _service, instance_t _instance, major_version_t _major,
        minor_version_t _minor, ttl_t _ttl,
        const boost::asio::ip::address &_reliable_address,
        uint16_t _reliable_port,
        const boost::asio::ip::address &_unreliable_address,
        uint16_t _unreliable_port,
        std::vector<std::shared_ptr<message_impl> > &_resubscribes,
        bool _received_via_mcast, const sd_acceptance_state_t& _sd_ac_state) {
    ...
    host_->add_routing_info(_service, _instance,
                            _major, _minor,
                            _ttl * get_ttl_factor(_service, _instance, ttl_factor_offers_),
                            _reliable_address, _reliable_port,
                            _unreliable_address, _unreliable_port);
    ...
}

添加路由信息：

void routing_manager_impl::add_routing_info(
        service_t _service, instance_t _instance,
        major_version_t _major, minor_version_t _minor, ttl_t _ttl,
        const boost::asio::ip::address &_reliable_address,
        uint16_t _reliable_port,
        const boost::asio::ip::address &_unreliable_address,
        uint16_t _unreliable_port) {

        ...
        its_info = create_service_info(_service, _instance, _major, _minor, _ttl, is_local);
        init_service_info(_service, _instance, is_local);

            ...
            std::shared_ptr<endpoint_definition> endpoint_def
                = endpoint_definition::get(_unreliable_address, _unreliable_port, false, _service, _instance);
            ep_mgr_impl_->add_remote_service_info(_service, _instance, endpoint_def);
                                    ...
                                    if(!connected) {
                                        ep_mgr_impl_->find_or_create_remote_client(_service, _instance,
                                                false);
                                        connected = true;
                                    }
                                    ...
            ...
            on_availability(_service, _instance, true, _major, _minor);
            stub_->on_offer_service(VSOMEIP_ROUTING_CLIENT, _service, _instance, _major, _minor);
            ...
}

首先为新服务先创建服务信息，将其记录到路由管理者的 services_remote_ 中，然后根据通信协议，创建与之对应的 endpoint_definition，在端点管理器中记录服务服务与端点对应关系，如果应用请求了服务，则会创建根据 endpoint_definition 的记录，创建对应的端点。
消息发送
仅考虑路由主机 Request 消息的情况。应用调用 send 函数，最终会调用到 routing_manager_impl 的 send 函数。

bool routing_manager_impl::send(client_t _client, const byte_t *_data,
        length_t _size, instance_t _instance, bool _reliable,
        client_t _bound_client,
        credentials_t _credentials,
        uint8_t _status_check, bool _sent_from_remote) {
        ...
                if (is_request) {
                    its_target = ep_mgr_impl_->find_or_create_remote_client(
                            its_service, _instance, _reliable);
                    if (its_target) {
                        is_sent = its_target->send(_data, _size);
                    }
    ...
}

通过端点管理找到服务对应的端点，使用端点的 send 函数发送。

消息接收

首先端点都是异步接收网络数据的，已 udp client 为例：

void udp_client_endpoint_impl::receive() {
    std::lock_guard<std::mutex> its_lock(socket_mutex_);
    if (!socket_->is_open()) {
        return;
    }
    message_buffer_ptr_t its_buffer = std::make_shared<message_buffer_t>(VSOMEIP_MAX_UDP_MESSAGE_SIZE);
    socket_->async_receive_from(
        boost::asio::buffer(*its_buffer),
        const_cast<endpoint_type&>(remote_),
        strand_.wrap(
            std::bind(
                &udp_client_endpoint_impl::receive_cbk,
                std::dynamic_pointer_cast<
                    udp_client_endpoint_impl
                >(shared_from_this()),
                std::placeholders::_1,
                std::placeholders::_2,
                its_buffer
            )
        )
    );
}

当接到消息后，会异步调用 receive_cbk 函数处理消息。

void udp_client_endpoint_impl::receive_cbk(
        boost::system::error_code const &_error, std::size_t _bytes,
        const message_buffer_ptr_t& _recv_buffer) {
        ...
                                its_host->on_message(&(*_recv_buffer)[i],
                                             VSOMEIP_SOMEIP_HEADER_SIZE + 8, this,
                                             boost::asio::ip::address(),
                                             VSOMEIP_ROUTING_CLIENT,
                                             std::make_pair(ANY_UID, ANY_GID),
                                             remote_address_,
                                             remote_port_);
        ...
}

最后会将消息交给路由管理者处理：

bool routing_manager_impl::on_message(
        service_t _service, instance_t _instance,
        const byte_t *_data, length_t _size,
        bool _reliable, client_t _bound_client,
        credentials_t _credentials,
        uint8_t _check_status,
        bool _is_from_remote) {
   ...
        deliver_message(_data, _size, _instance,
    ...
}

消息投递：

bool routing_manager_impl::deliver_message(const byte_t *_data, length_t _size,
        instance_t _instance, bool _reliable, client_t _bound_client, credentials_t _credentials,
        uint8_t _status_check, bool _is_from_remote) {
        ...
        host_->on_message(std::move(its_message));
        ...
}

这里 host_ 是 application_impl 的实例。其 on_message 函数如下：

void application_impl::on_message(std::shared_ptr<message> &&_message) {
    ...
    {
        std::lock_guard<std::mutex> its_lock(members_mutex_);
        std::set<message_handler> its_handlers;
        auto found_service = members_.find(its_service);
        if (found_service != members_.end()) {
            auto found_instance = found_service->second.find(its_instance);
            if (found_instance != found_service->second.end()) {
                auto found_method = found_instance->second.find(its_method);
                if (found_method != found_instance->second.end()) {
                    its_handlers.insert(found_method->second);
                }
                ...
            }
            ...
        }
        ...

        if (its_handlers.size()) {
            std::lock_guard<std::mutex> its_lock(handlers_mutex_);
            for (const auto &its_handler : its_handlers) {
                auto handler = its_handler.handler_;
                std::shared_ptr<sync_handler> its_sync_handler =
                        std::make_shared<sync_handler>([handler, _message]() {
                            handler(_message);
                        });
                its_sync_handler->handler_type_ = handler_type_e::MESSAGE;
                its_sync_handler->service_id_ = _message->get_service();
                its_sync_handler->instance_id_ = _message->get_instance();
                its_sync_handler->method_id_ = _message->get_method();
                its_sync_handler->session_id_ = _message->get_session();
                handlers_.push_back(its_sync_handler);
            }
            dispatcher_condition_.notify_one();
        }
    }
}

注册过消息回调的服务都保存在 members_ 中。从 members_ 找到匹配消息头部的的回到，规整到 handlers_ 集合中。然后为每一个回调创建一个 sync_handler，并加入到全局的 handlers_ 列表中。最后唤醒消息分发线程。

消息分发

application_impl 启动：
在这里插入图片描述
消息分发器创建：

void application_impl::start() {
    ...
        start_caller_id_ = std::this_thread::get_id();
        {
            std::lock_guard<std::mutex> its_lock(dispatcher_mutex_);
            is_dispatching_ = true;
            auto its_main_dispatcher = std::make_shared<std::thread>(
                    std::bind(&application_impl::main_dispatch, shared_from_this()));
            dispatchers_[its_main_dispatcher->get_id()] = its_main_dispatcher;
        }
        ...
        io_.run();
        ...
}

主分发线程：

void application_impl::main_dispatch() {
    ...
    const std::thread::id its_id = std::this_thread::get_id();
    ...
    std::unique_lock<std::mutex> its_lock(handlers_mutex_);
    while (is_dispatching_) {
        if (handlers_.empty() || !is_active_dispatcher(its_id)) {
            // Cancel other waiting dispatcher
            dispatcher_condition_.notify_all();
            // Wait for new handlers to execute
            while (is_dispatching_ && (handlers_.empty() || !is_active_dispatcher(its_id))) {
                dispatcher_condition_.wait(its_lock);
            }
        } else {
            std::shared_ptr<sync_handler> its_handler;
            while (is_dispatching_  && is_active_dispatcher(its_id)
                   && (its_handler = get_next_handler())) {
                its_lock.unlock();
                invoke_handler(its_handler);

                if (!is_dispatching_)
                    return;

                its_lock.lock();

                reschedule_availability_handler(its_handler);
                remove_elapsed_dispatchers();
            }
        }
    }
    its_lock.unlock();
}

handlers_ 是一个队列，当收到 someip 消息后，将消息的内容和处理行数将封装成 sync_handler 放到 handlers_ 队列：

mutable std::deque<std::shared_ptr<sync_handler>> handlers_;

当主分发线程被唤醒，并且 handlers_ 不为空时，调用 invoke_handler 依次出来队列中的 sync_handler。

void application_impl::invoke_handler(std::shared_ptr<sync_handler> &_handler) {
    const std::thread::id its_id = std::this_thread::get_id();

    std::shared_ptr<sync_handler> its_sync_handler
        = std::make_shared<sync_handler>(_handler->service_id_,
            _handler->instance_id_, _handler->method_id_,
            _handler->session_id_, _handler->eventgroup_id_,
            _handler->handler_type_);

    boost::asio::steady_timer its_dispatcher_timer(io_);
    its_dispatcher_timer.expires_from_now(std::chrono::milliseconds(max_dispatch_time_));
    its_dispatcher_timer.async_wait([this, its_sync_handler](const boost::system::error_code &_error) {
        if (!_error) {
            print_blocking_call(its_sync_handler);
            if (has_active_dispatcher()) {
                std::lock_guard<std::mutex> its_lock(handlers_mutex_);
                dispatcher_condition_.notify_all();
            } else {
                // If possible, create a new dispatcher thread to unblock.
                // If this is _not_ possible, dispatching is blocked until
                // at least one of the active handler calls returns.
                while (is_dispatching_) {
                    if (dispatcher_mutex_.try_lock()) {
                        if (dispatchers_.size() < max_dispatchers_) {
                            if (is_dispatching_) {
                                auto its_dispatcher = std::make_shared<std::thread>(
                                    std::bind(&application_impl::dispatch, shared_from_this()));
                                dispatchers_[its_dispatcher->get_id()] = its_dispatcher;
                            } else {
                                VSOMEIP_INFO << "Won't start new dispatcher "
                                        "thread as Client=" << std::hex
                                        << get_client() << " is shutting down";
                            }
                        } else {
                            VSOMEIP_ERROR << "Maximum number of dispatchers exceeded.";
                        }
                        dispatcher_mutex_.unlock();
                        break;
                    } else {
                        std::this_thread::yield();
                    }
                }
            }
        }
    });
    ...

    if (is_dispatching_) {
        try {
            _handler->handler_();
        } catch (const std::exception &e) {
            VSOMEIP_ERROR << "application_impl::invoke_handler caught exception: "
                    << e.what();
            print_blocking_call(its_sync_handler);
        }
    }
    ...
}

首先启动 its_dispatcher_timer 定时，用于检查消息处理是否超时，如果超时则启动新的 dispatch 处理后续消息。
然后调用 sync_handler 的 handler_ 函数。最会调用应用程序注册的回调函数。

https://github.com/COVESA/vsomeip/wiki/vsomeip-in-10-minutes

翻滚吧香香
关注
  • 4
    点赞
  • 踩
  • 23
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
vsomeip —— 10分钟快速了解 vsomeip （vsomeip wiki 文档翻译）
Aliven888的博客
03-11 1万+
这篇文章是对 vsomeip 官方 wiki 文档的一个翻译。属于个人学习开发笔记的一个记录。
译：vsomeip 10 分钟阅读
bluebird_shao的专栏
09-18 3396
SOME/IP 是 “SOEoverIP” 的缩写，中文翻译为：基于 IP 的可扩展面向服务中间件。该中间件设计用于典型的汽车用例，并与 AUTOSAR 兼容（至少在有线格式级别上）。公众可访问的规范可从以下站点获取。在本 wiki 中，我们不想进一步探讨另一个中间件规范的原因，但想大致概述一下 SOME/IP 规范及其开源实现 vsomeip 的基本结构，而不要求完整性。
vsomeip片内源码分析
最新发布
liuxunwei1的博客
04-25 1763
vsomeip 是 GENIVI 实现的开源 SOME/IP 库，由 C++ 编写，目前主要实现了 SOME/IP 的通信和服务发现功能，并在此基础上增加了少许的安全机制。如图所示，vsomeip 不仅涵盖了设备之间的 SOME/IP 通信（外部通信），还涵盖了内部进程间通信。两个设备通过communication endpoints（通信端点）进行通信，endpoints 确定传输使用的协议（TCP 或 UDP）及端口号或其他参数。
VSSomeIP介绍以及简单使用SampleCode（翻译）
ckr__的博客
10-17 9779
1 SOME/IP简介 SOME/IP是“可扩展的面向服务的基于IP的中间件”的缩写。此中间件是为典型的汽车用例设计的，并且与AUTOSAR兼容(至少在线格式级别上)。 　　在本wiki中，我们不想进一步深入讨论另一种中间件规范的原理，但希望对SOME/IP规范及其开放源码实现vsomeip的基本结构给出一个粗略的概述，而不阐释其完整性。 　　让我们从一些/IP规范的三个主要部分开始: 　　 　1. 线框格式 　　　2. 协议 　　　3. 服务发现 　　原则上，一些/IP通信由通过IP在设备或订阅者之间发送
vsomeip源码梳理 -- Event订阅流程
变
10-09 4711
vsomeip request_event subscribe
SOMEIP协议栈翻译和解读_R20-11.pdf
08-17
SOME/IP协议R20-11版本的中文翻译
vsomeip简介
xiaoxiaozengz的博客
04-08 7671
本文主要是开源的vsomeip项目的<<vsomeip in 10 minutes >>进行简单的翻译，原文网址：https://github.com/GENIVI/vsomeip/wiki/vsomeip-in-10-minutes 文章目录1.SOME/IP Introduction1.1SOME/IP Short Introduction1.1.1.SOME/IP On-Wire Format1.1.2.SOME/IP ProtocolSOME/IP On-Wire Forma
vsomeip基本概念
qq_21994597的博客
12-19 1231
SOME/IP-SD的消息通过UDP发送，每个设备通过在局域网中周期性的广播一条包含其提供的所有服务的OfferService消息来帮助其他设备完成服务发现（服务IP，端口等信息）。在该过程中，底层使用的协议可以是TCP或者UDP，但是不管使用的是哪一种协议，其包含的SOME/IP message都是一样的。上图演示了一个简单的序列化例子：其数据结构中的数据都是基本类型，在序列化的时候只需要把其中数据一个接一个的放成连续的一列就行。Length：该字段之后内容的长度，以字节为单位。
(二)车载以太网通信中间件 -- 使用vsomeip实现双机通讯
变
07-18 8499
vsomeip
给新手----编译VSOMEIP保姆级别教程
jax_fanyang的博客
03-16 3307
私人信息脱敏/someipCode/vsomeip/examples/hello_world/build$ env VSOMEIP_CONFIGURATION=./helloworld-local.json \。前言：当你学习了SOMEIP理论基础后，一定很希望上手实操一波吧，本文档以SOMEIP协议里比较成熟的VSOMEIP开源框架为例，带你从0到1实现开源框架的下载到上手，坐稳啦，开车！请cd 到/examples/hello_world路径下:执行同样的编译命令。4. 编译官方提供的。
VSOMEIP编译包，包含boost，vsomeip源码以及自动编译脚本
10-19
VSOMEIP（Virtual Software-defined Onboard Middleware for Embedded Platforms）是一种开放源码的中间件，专为嵌入式系统设计，特别是在汽车电子领域有着广泛应用。它提供了服务发现、消息路由和服务接口定义等...
vsomeip_3.1.20_doc.zip
09-28
VsomeIP（Virtual Service-Oriented MiddlewAre over IP）是一种开源的服务导向协议，它在嵌入式系统和物联网环境中广泛使用，特别是在汽车行业中。VsomeIP提供了服务间的通信机制，允许不同进程间的高效交互。这个...
SOMEIP开发-实际项目总结
12-27
• vsomeip库：开源的someip协议实现 • commAPI库：依靠FrancaIDL来描述静态接口，根据通信协议部署参数，一起组建完整的实例依赖关系模型。 开发流程： CommonAPI：服务端和客户端之间进行消息的通信，消息的内容...
vsomeip:IP上可扩展的面向服务的MiddlewarE的实现
05-07
vsomeip堆栈实现了 （基于IP的可伸缩的，面向服务的MiddlewarE（SOME / IP））协议。 堆栈包括： 用于SOME / IP的共享库（ libvsomeip3.so ） 用于SOME / IP服务发现的第二个共享库（ libvsomeip3-sd.so ），如果...
vsomeip第一课: vsomeip的安装和demo演示
wofeile880_jian的博客
03-26 6657
vsomeip安装包及依赖 安装过程 helloworld demo编译执行 vsomeip安装包及依赖 host系统为Ubuntu18.04,从github中下载vsomeip安装包 github-vsomeip,下载最新版本3.1.20.3 最终安装完成后会生成以下两个动态链接库 1\ SOME/IP共享库 (libvsomeip3.so) 2\ SOME/IP的服务发现（libvsomeip3-sd.so），如果服务发现已启用，则在运行时加载 ...
入门vsomeip
CharmingSun的博客
03-31 5012
一、前言 SOME/IP是一套可伸缩的基于IP协议的面向服务的中间件的规范，可以在车载以太网上实现RPC功能（Remote Procedure Call，远程过程调用），这样一个ECU可以通过车载以太网调用另一个ECU上提供的函数。vsomip是由宝马开发的开源SOME/IP协议栈。 SOME/IP官网：Scalable service-Oriented MiddlewarE over IP (SOME/IP) vsomeip代码仓库：GitHub - COVESA/vsomeip: An implemen
vSOMEIP探究
赵树成的博客
09-27 802
工作需要接触以下vSOMEIP，这篇文章记录在探索过程中的经验 github上的vSOMEIP项目：https://github.com/GENIVI/vsomeip 项目READEME
VSomeip协议栈
08-15
Vsomeip协议栈是一个基于SOME/IP协议的实现，它用于在汽车领域中实现服务发现和通信功能。Vsomeip协议栈是在SOME/IP协议基础上开发的，它支持异步接收网络数据，使用UDP客户端进行通信。通过解析SOME/IP-SD消息，Vsomeip协议栈可以实现服务实例的位置获取、服务实例的运行状态检测以及发布/订阅功能。Vsomeip协议栈的实现代码中使用了异步接收网络数据的方法，通过UDP客户端来接收和发送消息。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *2* *3* [vsomeip 协议栈总结](https://blog.csdn.net/shijiheike/article/details/130041594)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v92^chatsearchT3_1"}}] [.reference_item style="max-width: 100%"] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

翻滚吧香香

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
