【STM32技巧】STM32 CubeMX中定时器四种从机模式说明

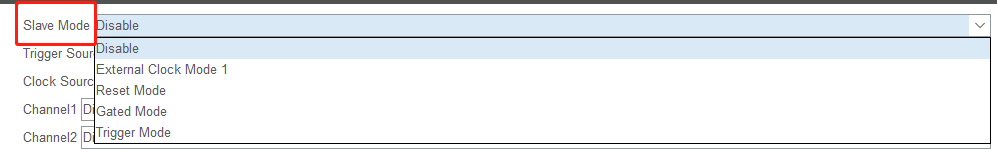

四种从机模式说明

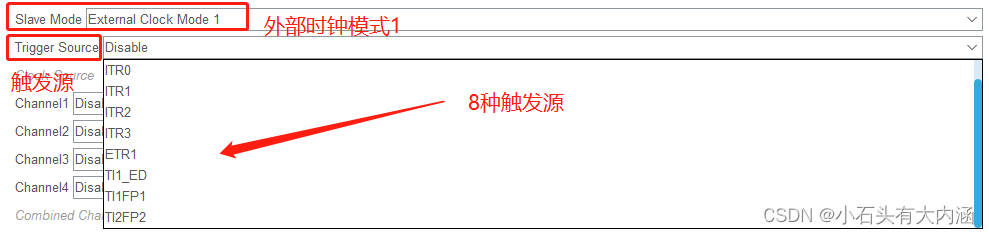

外部时钟模式1从模式 [External Clock Mod1]

这个模式比较特别，名字也有点奇葩。其实，这个从模式跟时钟源的外部时钟模式1有渊源。在介绍计数器时钟源时，讲到过外部时钟模式1，即计数器的时钟来自TI1或TI2的输入脉冲，连接到从模式控制器并为计数器提供时钟。

也就是说，当计数器的时钟来自触发信号时，计数器就处于外部时钟模式1从模式。当然，这个触发信号就不仅仅限于来自定时器通道TI1/TI2的输入信号，还可以是上面提到过三类触发输入信号的任一种，比方来自其它定时器的触发输出信号，或者来自ETR脚的触发输入信号。

或者，反过来讲，如果定时器的时钟来自外来触发信号时，它一定就工作在外部时钟模式1从模式，显然，它的工作离不开这个触发信号，不然连计数时钟都没有。这个从模式“从”得很彻底。

复位模式[Reset Mode]

个人理解大白话就是，外部引脚有一个输入脉
