通过 GUI 动态展示 z 变换与 s 变换之间的所有关系

使用matlab的GUI 动态展示 z 变换与 s 变换之间的所有关系。

题目分析：

要求z变换与s变换的关系，首先考虑z变换与s变换之间运用领域的不同，s域是连续时间表示域，使用连续的时间变量s表示信号的自变量，取值范围为复平面上的所有点。而z域是离散时间表示域，使用离散的时间变量z表示信号的 自变量取值范围虽然也为复平面上的所有点，但对于离散信号而言，主要在单位圆内取值。

另外，从s域到z域的变换关系是通过采样操作实现的，具体关系如下：

1. 采样操作：将连续时间信号进行采样，得到离散时间信号。采样操作可以用冲激函数序列来表示，即将连续时间信号乘以冲激函数序列。
2. 傅里叶变换：对连续时间信号进行傅里叶变换，得到信号在频域上的表示，即s域表示。
3. Z变换：对离散时间信号进行z变换，得到信号在频域上的表示，即z域表示。

设计思路：

首先设置一个列表框，列出输入信号，这里我设置了一个阶跃信号一个冲激信号，之后设置一个按钮与五个轴，在第一个轴中运用heaviside与stem

函数画出离散的阶跃函数，然后在第二个轴中用ztrans函数进行z变换，在第三个轴中用laplace函数进行拉普拉斯变换，随后再定义两个轴用于存放各自变换的定义域，从图中可以看到z变换的收敛域是在单位圆内，而s变换的收敛域是在y轴左边，这是因为对于离散时间系统来说，系统的稳定性要求系统函数的极点位于单位圆内，而对于连续时间系统来说，系统的稳定性要求系统函数的极点位于s平面的左半部分，因此收敛域通常位于轴线的左侧。

而z变换与s变换间数值关系经过推导可知s变换与z变换间关系：z=e^sT

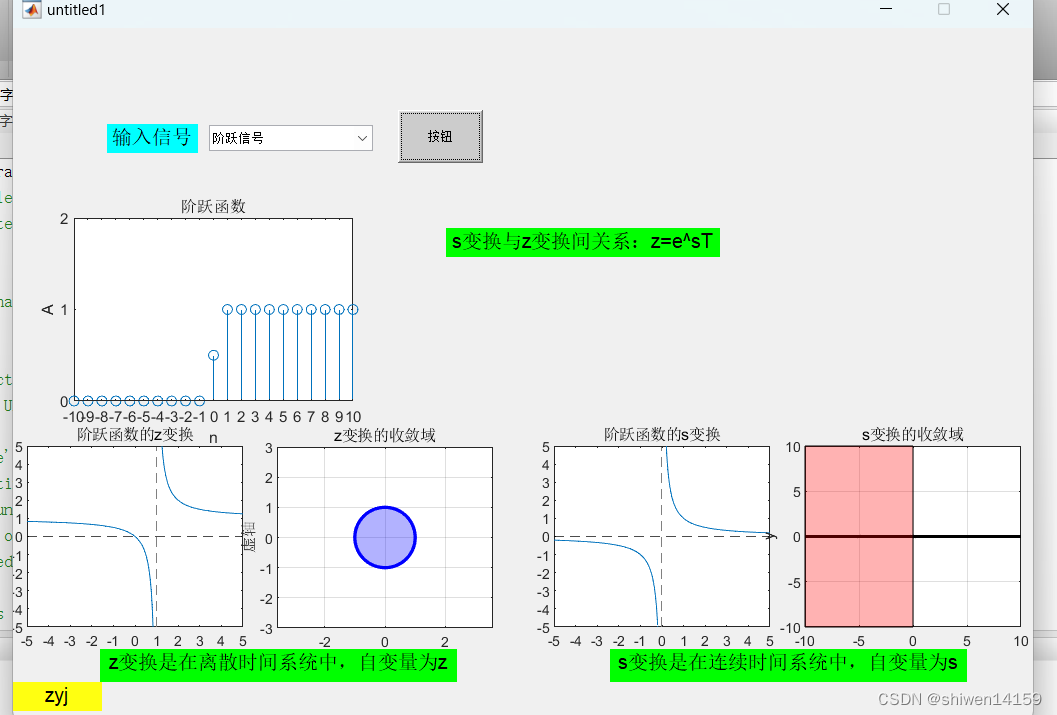

程序截图：

源代码：

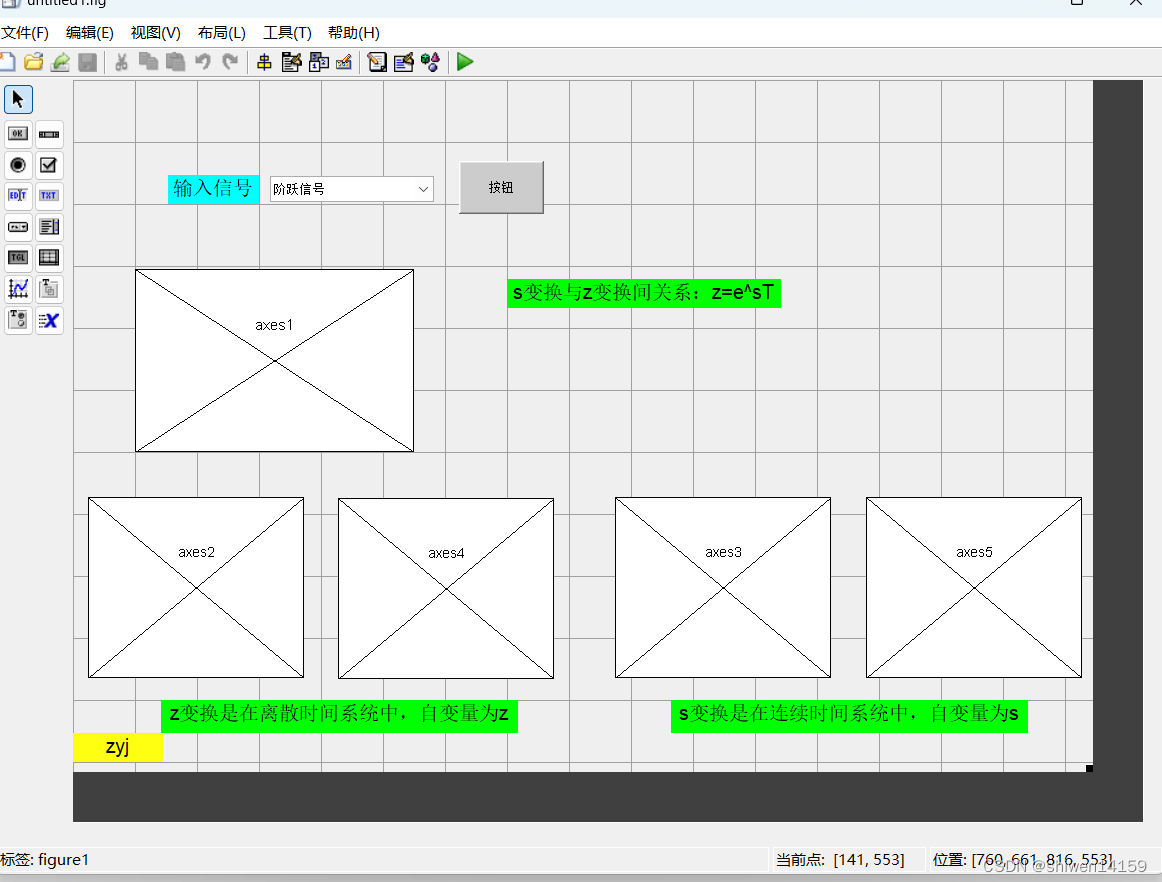

同样的使用guide打开matlabGUI界面，

按上图添加gui控件，该程序的回调函数主要集中在按钮中

按钮：

a=get(handles.popupmenu1,'Value');
syms z;
syms n;
syms t;
switch a
    case 1
        axes(handles.axes1);
        cla;
        a= -10:10;
        A =heaviside(a);
        stem(a, A);
        xlabel('n');
        ylabel('A');
        title('阶跃函数');
        ylim([0, 2]);
        yticks(0:1:2);
        xticks(-10:1:10);


        axes(handles.axes2);
        cla
        n = sym('n', 'positive');
        A_z=ztrans(heaviside(n))
        fplot(A_z);
        title('阶跃函数的z变换');
       ylim([-5, 5]);
       xlim([-5,5]);
        yticks(-5:1:5);
        xticks(-5:1:5);
        yline(0, 'k--');


        axes(handles.axes3);
        cla
        f=heaviside(t);
        F = laplace(f)
        fplot(F);
        title('阶跃函数的s变换');
       ylim([-5, 5]);
       xlim([-5,5]);
        yticks(-5:1:5);
        xticks(-5:1:5);
        yline(0, 'k--');

        axes(handles.axes4);
        cla
theta = linspace(0, 2*pi, 1000);
x_circle = cos(theta);
y_circle = sin(theta);
fill(x_circle, y_circle, 'b', 'FaceAlpha', 0.3);
hold on;
plot(x_circle, y_circle, 'b', 'LineWidth', 2);
xlabel('实轴');
ylabel('虚轴');
title('z变换的收敛域');
axis([-3, 3, -3, 3]);
axis equal;
grid on;
hold off;

axes(handles.axes5);
cla
x_axis = -10:0.1:10;
y_axis = zeros(size(x_axis));
plot(x_axis, y_axis, 'k', 'LineWidth', 2);
hold on;
fill([-10,-10,0, 0], [-10, 10, 10, -10], 'r', 'FaceAlpha', 0.3);
xlabel('x');
ylabel('y');
title('s变换的收敛域');
axis([-10, 10, -10, 10]);
grid on;
hold off;
case 2
    axes(handles.axes1);
    cla;
x = -10:1:10;
y = zeros(size(x));
y(x == 0) = 1;

stem(x, y);
xlabel('x');
ylabel('y');
ylim([-1,2])
title('冲激函数');
grid on;
    axes(handles.axes2);
    cla;
     x=-5:1:5;
    y=ones(size(x));
    plot(x,y)
    axes(handles.axes3);
    cla;
    x=-5:1:5;
    y=ones(size(x));
    plot(x,y)
    axes(handles.axes4);
    cla;

    axes(handles.axes5);
    cla;

end

接下来只需要在弹出式文本框中设定阶跃函数和单位脉冲函数即可
