cadence allegro 17.2 design outline的使用

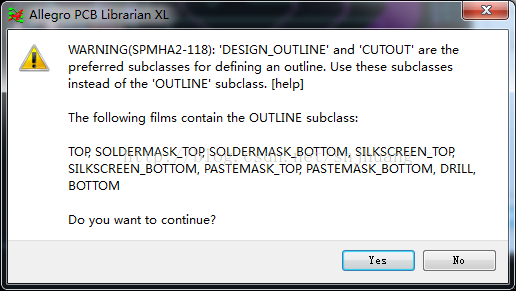

在cadence allegro 17.2 之前，电路板的外观、内部开窗、开孔等均可以通过Board Outline层定义得到。但是到了17.2之后，在输出Artwork的时候，会提示错误对话框，如下：

提示使用DESIGNED_OUTLINE和CUTOUT层来定义你的电路板外观。

当然，你不理会它这个提示，照样使用Board Outlinel来定义电路板外观也是可以的，毕竟输出Gerber文件后，电路板厂家才不管你的软件是怎么定义的呢。

但是你要面临两个问题（我目前发现的）。

1. 每次输出Gerber文件都会跳出上述对话框，很烦人。

2. 输出3D图形的时候，看不到电路板哦。

解决的办法就是老老实实使用Designe Outline层定义电路板尺寸、内部开窗等。如何使用？

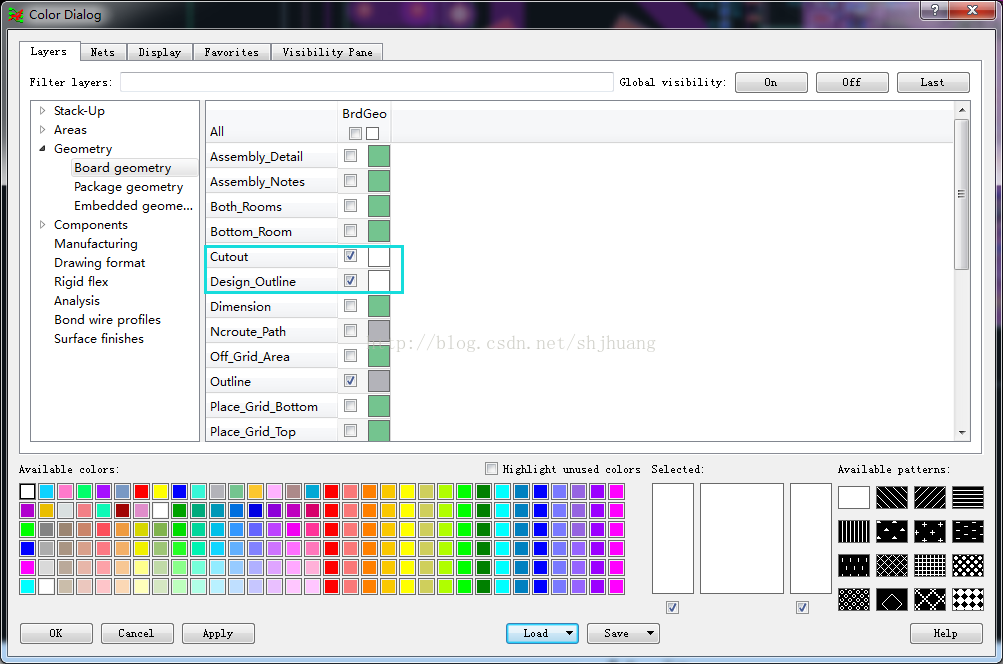

1. 在颜色选择对话框将上述两层颜色打开。

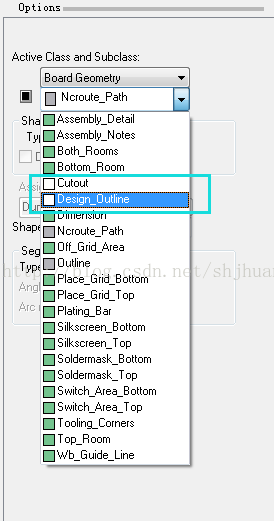

2. 放置电路板外观，及Design Outline，这个和17.2之前的版本不一样，不能使用画线的方式添加Designe Outline，因为画线时在Board Geometry类中并未能找到Design Outline或Cutout子类。只能通过添加shape的方式添加。

3. 与Board Outline不同的是，电路板内开窗不能使用Design Outline，而是使用Cutout来定义，操作方式参考上面第二点。

以上，就是使用Design Outline和Cutout定义电路板外观的操作方式。

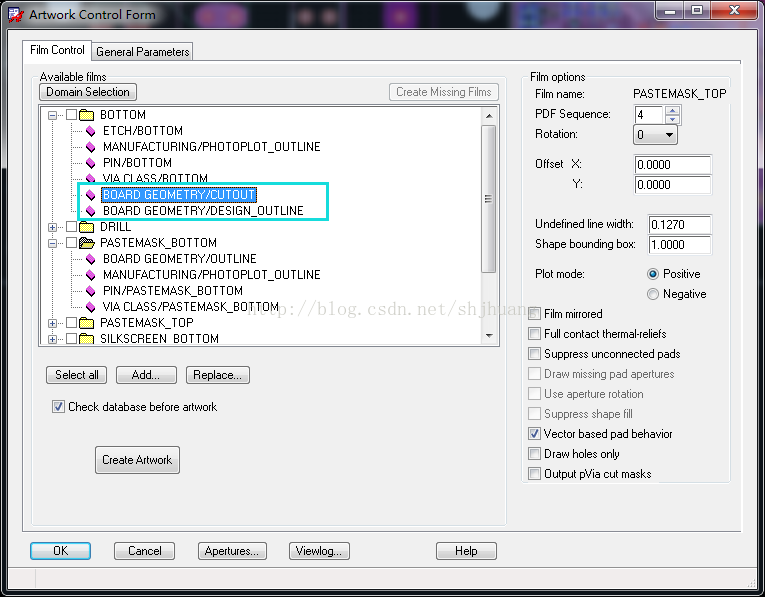

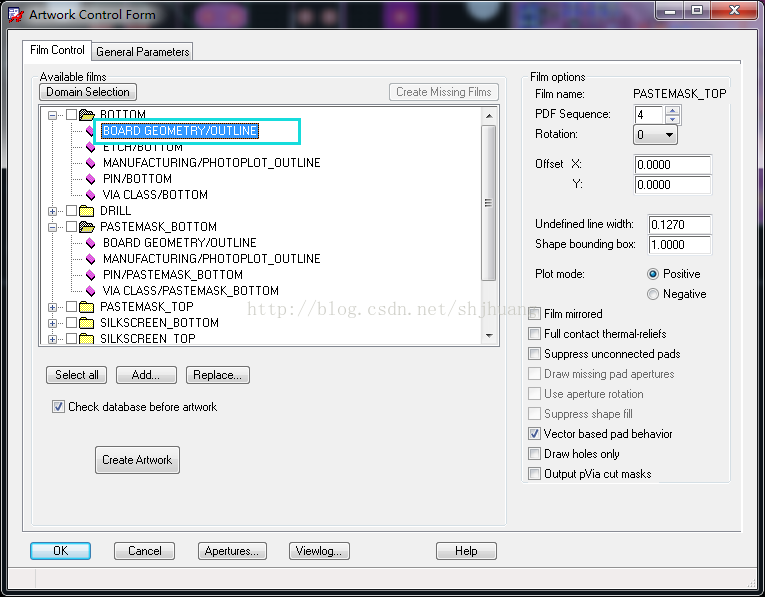

最后你需要去掉刚才收到的那个烦人的对话框，做法就是：打开Artwork Control Form将每层的BOARD GEMOETRY/OUTLINE去掉，替换成DESIGN OUTLINE和CUTOUT即可。
