【MATLAB】三维图形绘制 ( plot3 函数 | plot3 绘图示例 | 2D 与 3D 关联 )

一、三维点线图

---

1、plot3 函数

plot3 函数参考文档 : https://ww2.mathworks.cn/help/matlab/ref/plot3.html

plot3 函数 : 三维的点或线图 ;

plot3 函数语法 : X , Y , Z 分别是三维空间中的坐标向量 , $3$ 者向量中的元素个数都相等 ;

plot3(X,Y,Z)

2、plot3 绘图示例

代码示例 :

% 生成一个向量 0 ~ 3 * pi , 步长 0.1
x = 0: 0.1 : 12 * pi;

y1 = zeros(size(x));
y2 = ones(size(x));
y3 = y2 ./ 2;

z = sin(x);

% 绘制三维线图
plot3(x, y1, z, 'r', x, y2, z, 'g', x, y3, z, 'b');

绘制效果 :

3、plot3 绘图示例 2

代码示例 :

% 2 * pi 代表一个循环周期
% 20 个循环周期
% 俯视图上看 , 一共绘制了 20 个圆
turns = 40 * pi;

% 定义 0 ~ 40 * pi 之间的值 , 4000 个
% 代表有 4000 个点
t = linspace(0, turns, 4000);

% x 坐标向量 , 个数 4000 个
x = cos(t) .* (turns - t) ./ turns;

% y 坐标向量 , 个数 4000 个
y = sin(t) .* (turns - t) ./ turns;

% z 坐标向量 , 个数 4000 个
z = t ./ turns;

% 绘制 三维 线图
plot3(x, y, z);

% 显示坐标轴网格
grid on;

绘制结果 :

4、plot3 绘图示例 3

代码示例 :

% 定义 0 ~ 20 * pi 之间的值 , 4000 个
% 代表有 4000 个点
t = linspace(0, 20 * pi, 4000);

% 绘制三维线图 , 4000 个点
plot3(sin(t), cos(t), t);

% 显示坐标轴网格
grid on;

运行结果 :

二、2D 与 3D 关联

---

2D 的图本质上是 z 轴的元素都为 $0$ 的 3D 图 ;

二维绘图代码示例 :

% 生成一个向量 0 ~ 2 * pi , 步长 0.1
x = 0: 0.1 : 2 * pi;

% 绘制二维线图
plot(x, sin(x));

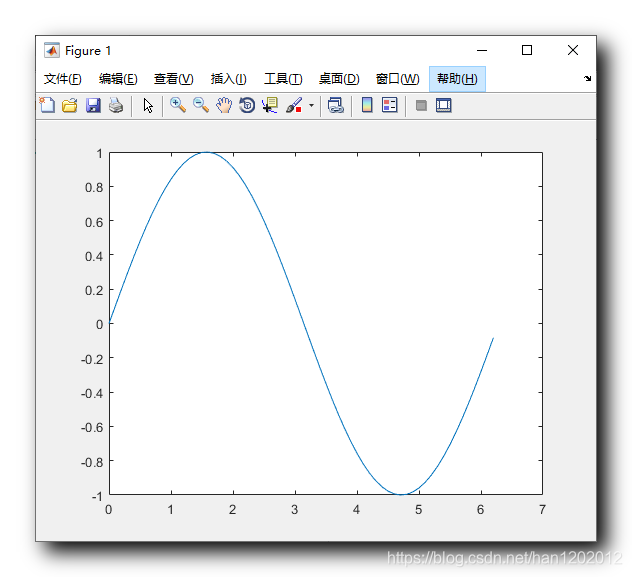

绘制结果 :

在绘制的图形对话框中 , 3D 空间旋转图形 , 即可在 3D 坐标系中查看该 2D 图形的情况 ;

选中 " 三维旋转 " 按钮 , 即可进行 3D 旋转操作 ,

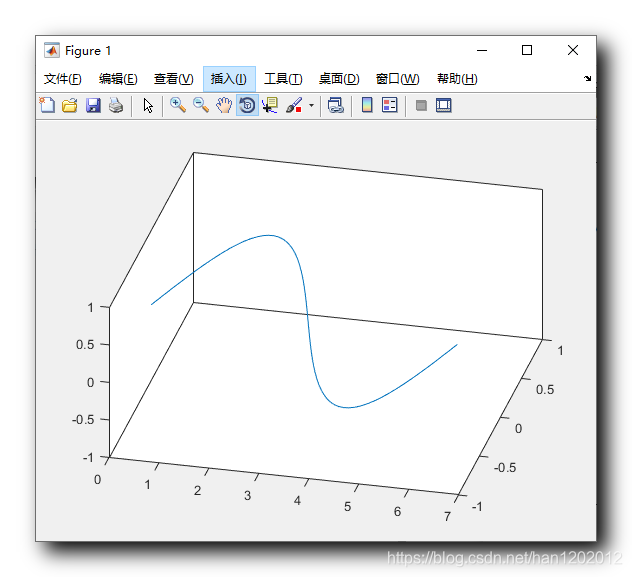

旋转后的效果如下 :
