本文介绍了使用MATLABSimulink进行汽车纵向动力学建模的过程，包括行驶方程的建立、发动机转矩的拟合以及不同挡位下的动力性能仿真。通过仿真分析，得出了各挡位下的最大驱动力、加速度和爬坡度等关键数据。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

前言

提示：这里可以添加本文要记录的大概内容：

本篇博文主要用来记录汽车系统动力学课程的学习，仅供课程阶段参考，与实际工程应用还有较大距离。
本实例主要有以下任务。
1.建立汽车动力性数学模型。
2.建立汽车动力性仿真模型。
3.绘制汽车动力性仿真曲线。

提示：以下是本篇文章正文内容，下面案例可供参考

一、汽车纵向动力学

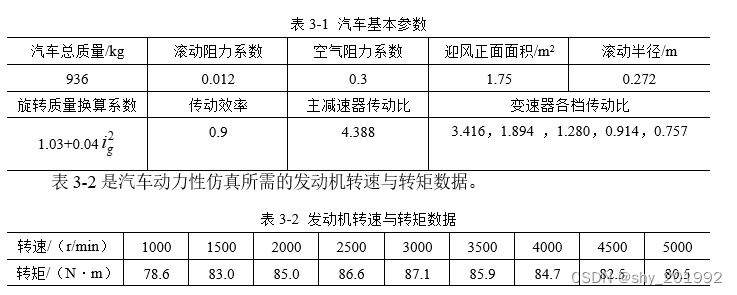

汽车动力性仿真所需参数见表3-1和3-2。
在这里插入图片描述

表3-1是汽车动力性仿真所需的汽车基本参数。

二、建模及仿真

1.行驶方程

装有固定传动比变速器的汽车的行驶方程为：
$\frac{{{T_{tq}}{i_o}{i_g}{\eta _t}}}{r} = Gf + Gi + \frac{{{C_D}A{u^2}}}{{21.15}} + \delta m\frac{{du}}{{dt}}（1）$
其中 ${T_{tq}}$ 为发动机输出转矩（N.m）, ${i_o}$ 为主减速器传动比， ${i_g}$ 为变速器挡位的传动比， $G$ 为整车重力（N）, $f$ 为滚动阻力系数， $i$ 为坡度， $\delta$ 为旋转质量换算系数， ${C_D}$ 为空气阻力系数， $A$ 为迎风面积， $\frac{{0.377nr}}{{{i_g}{i_0}}}$ 为车速（km/h）, $n$ 为车轮转速（r/min）, $r$ 为轮胎半径（m）。各参数的取值见表3-1。
发动机外特性拟合，根据表3-2给出的实验数据，可以拟合发动机转速与转矩的关曲线。利用matlab中的polyfit库函数进行最小二乘拟合，取最高阶次为4，拟合结果如图（1）。

n=[1000	1500	2000	2500	3000	3500	4000	4500	5000];
t=[78.6	83.0	85.0	86.6	87.1	85.9	84.7	82.5	80.5];
plot(n,t,'Linewidth',1);
hold on;
p=polyfit(n,t,4);
x=[500:250:5000];
y=polyval(p,x);
plot(x,y,'Linewidth',1);
legend('试验值','拟合值');
xlabel('转速（r/min)');
ylabel('发动机转矩（N•m）');
title('发动机外特性');

在这里插入图片描述

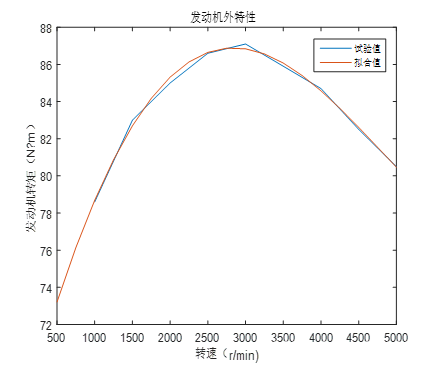

图（1）发动机外特性拟合

2. simulink建模

根据公式（1），已知表3-1、3-2的参数，建立以下的simulink模型：
在这里插入图片描述
图（1）Simulink模型

3.仿真结果

设置仿真算法为ode45,仿真时间为10s，simulink模型运行结束后，采用附录中的matalb程序进行绘图，仿真结果见图（2）。
在这里插入图片描述

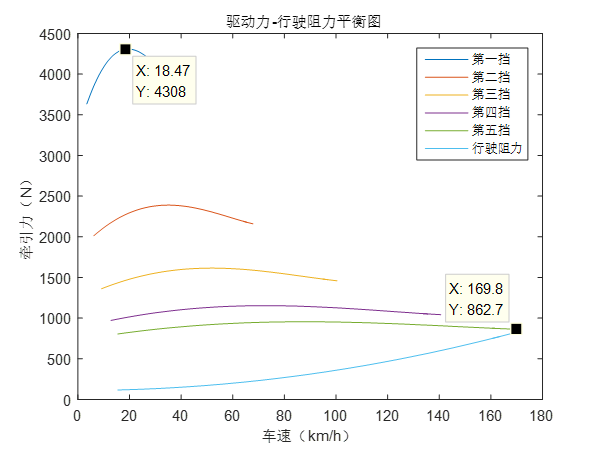

图（2）驱动力-行驶阻力平衡图
根据仿真结果来看，一挡时车辆具有的最大驱动力为4309N，此时对应的车速为19.33km/h,而在五档时，通过仿真，车辆可以达到的最高车速为169.1km/h。
在这里插入图片描述

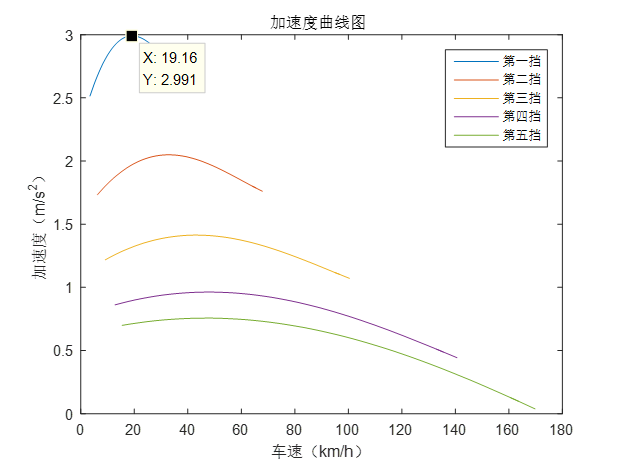

图（3）加速度曲线图
根据仿真结果来看，一挡时车辆具有的最大加速度为2.99m/s²。
在这里插入图片描述

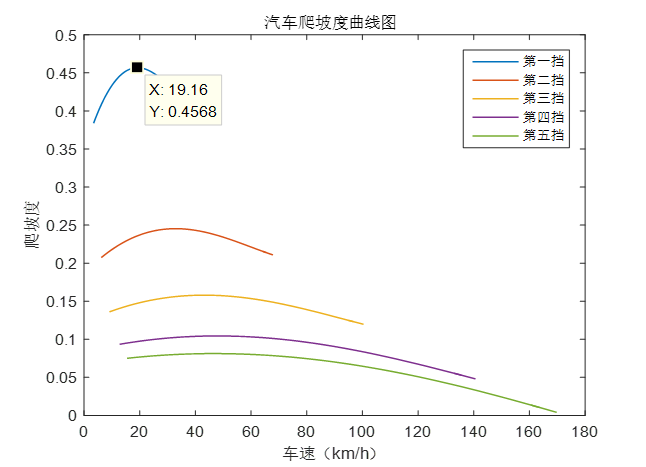

图（4）汽车爬坡度曲线图
根据仿真结果来看，一挡时车辆具有的最大爬坡度为0.4568rad。

3.模型及绘图文件附录

simulink模型搭建的具体内容在本篇文章附件，可在matlab2015b及以上版本打开并运行，仅供参考。附录为绘图脚本。

figure();plot(v,fd,'Linewidth',1);
hold on;plot(v(:,5),fz(:,5),'Linewidth',1);
legend('第一挡','第二挡','第三挡','第四挡','第五挡','行驶阻力');
xlabel('车速（km/h）');ylabel('牵引力（N）');
title('驱动力-行驶阻力平衡图');
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
figure();plot(v,a,'Linewidth',1);
legend('第一挡','第二挡','第三挡','第四挡','第五挡');
xlabel('车速（km/h）');ylabel('加速度（m/s^2）');
title('加速度曲线图')
%%%%%%%%%%%%%%%%%
figure();plot(v,po,'Linewidth',1);
legend('第一挡','第二挡','第三挡','第四挡','第五挡');
xlabel('车速（km/h）');ylabel('爬坡度');
title('汽车爬坡度曲线图')
