ET包络追踪技术：从原理到实现

ET包络追踪技术

第一章 ET包络追踪技术：从原理到实现

---

---

前言

随着5G/6G技术的普及，无线设备对射频功率放大器（PA）的效率要求愈发严苛。以智能手机为例，其射频前端（RFFE）功耗占比超过40%，而PA的功率附加效率（PAE）直接决定设备续航能力

---

一、ET技术基础

1.1 定义与原理
ET包络追踪技术是一种通过动态调整PA的供电电压，使其随输入信号的包络变化，从而使PA在不同功率水平下都能保持高效运行的技术。其核心原理在于，通过实时监测射频信号的包络，并据此调整PA的电源电压，使PA始终工作在最佳效率点附近。

1.2 技术背景
ET技术最早可追溯到20世纪30年代，由Loy E Barton提出，旨在解决高功率调幅广播发射机的能源问题。然而，直到近年来，随着智能手机和基站对高效电源管理的迫切需求，ET技术才得到广泛应用。

二、ET技术实现

2.1 系统架构
ET系统主要包括射频信号发生器、包络检波器、包络整形器、ET电源调制器和功率放大器（PA）等组件。射频信号经过包络检波后产生包络信号，该信号经过整形后输入到ET电源调制器，产生随包络变化的供电电压，供给PA使用。

2.2 关键技术
2.2.1 包络检波与整形
包络检波器用于从射频信号中提取包络信息，该信息随后经过整形处理，以符合ET电源调制器的输入要求。整形过程可能包括非线性处理，以优化PA的整体性能。

2.2.2 ET电源调制器
ET电源调制器是ET系统的核心组件，负责将整形后的包络信号转换为随包络变化的供电电压。该调制器需要具有高带宽、低噪声、高效率等特性，以满足PA的动态电压需求。

2.2.3 同步与延迟匹配
ET系统中，射频信号路径与包络跟踪路径之间的同步至关重要。任何延迟不匹配都会导致功率损失和信号失真。因此，需要通过延迟匹配技术确保两条路径的严格同步。

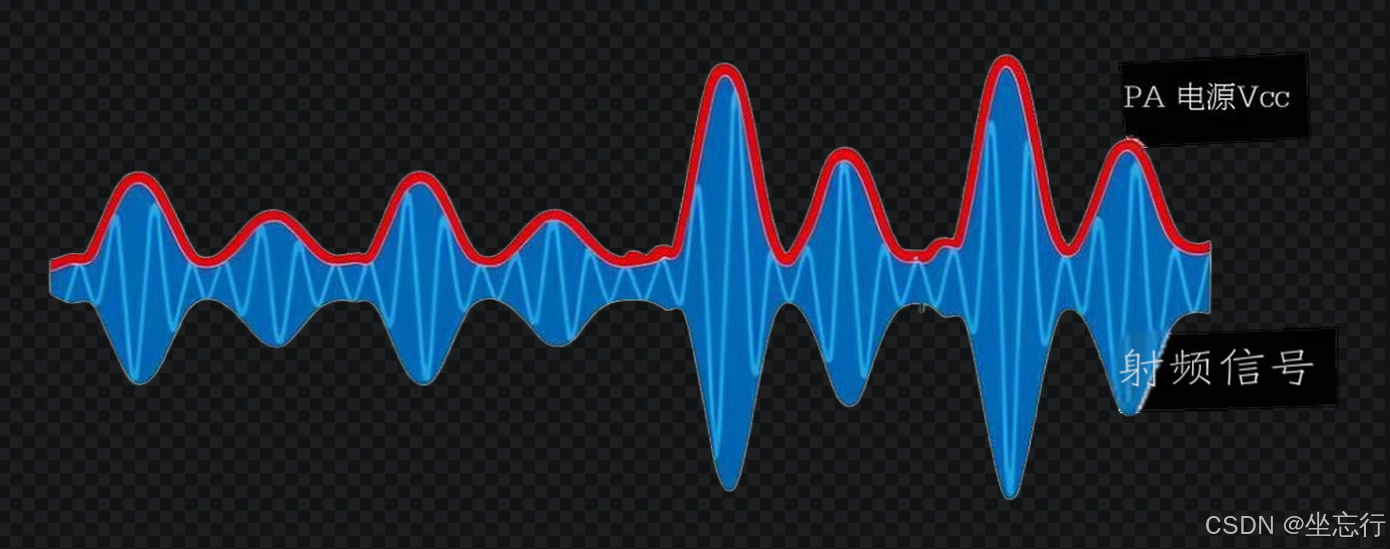

最后能实现给PA供电的Vcc电源的大小与射频信号的功率值能同步契合，达到既不损害射频信号信息，又省电的目标。

三、ET技术的优势

3.1 显著提升PA效率
通过动态调整供电电压，ET技术能够使PA在不同功率水平下都保持高效运行，显著提升PA的平均效率。相比传统的固定供电方式，ET技术可将PA效率提高一倍以上。

3.2 降低功耗与延长电池寿命
由于PA效率的提升，移动设备的整体功耗显著降低，从而延长了电池的使用寿命。这对于智能手机等电池供电设备尤为重要。

3.3 改善信号质量
ET技术通过优化PA的工作状态，减少了非线性失真和带外噪声的产生，从而改善了射频信号的传输质量。

---

总结

ET包络追踪技术作为一种先进的电源管理技术，在提升射频功率放大器效率、降低功耗和延长电池寿命方面具有显著优势。然而，其技术实现复杂度高、成本控制难以及兼容性与标准化问题仍需进一步解决。随着移动通信技术的不断发展，ET技术将在未来得到更广泛的应用和发展。
