【STM32-DAP 仿真器】

■ STM32-DAP仿真器介绍

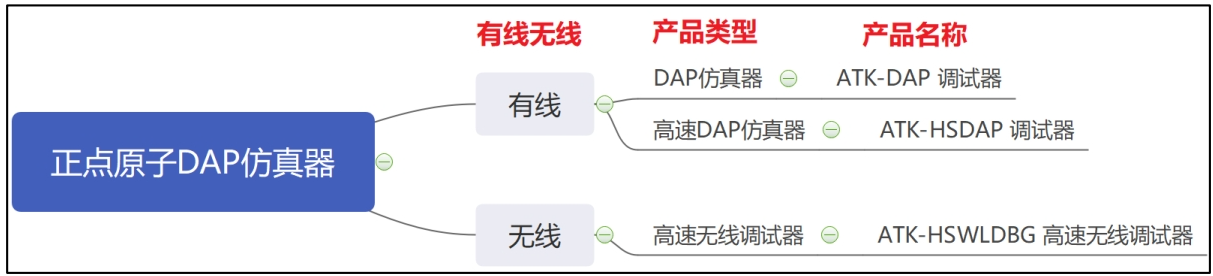

DAP 仿真器可以分为有线和无线两种
速度可以分为普速和高速两种
结合这两个分类特点， 总共推出了三种对应的 DAP 仿真器产品

■ STM32-DAP仿真特点

STM32-DAPDAP 仿真器的特点
1、支持 MDK/IAR 编译器，无需驱动，不丢固件
2、支持 Cortex M0/M1/M3/M4/M7 等内核 ARM 芯片
3、支持仿真调试，支持代码下载、支持虚拟串口
4、提供 20P 标准 JTAG 接口、提供 4P 简化 SWD 接口
5、支持 XP/WIN7/WIN8/WIN10 等操作系统
6、尺寸小巧，携带方便
以上 6 个特点是这三种仿真器的共同特点

STM32-DAP高速 DAP 仿真器还有以下特点
7、支持 1.8V~5V 设备，自动检测

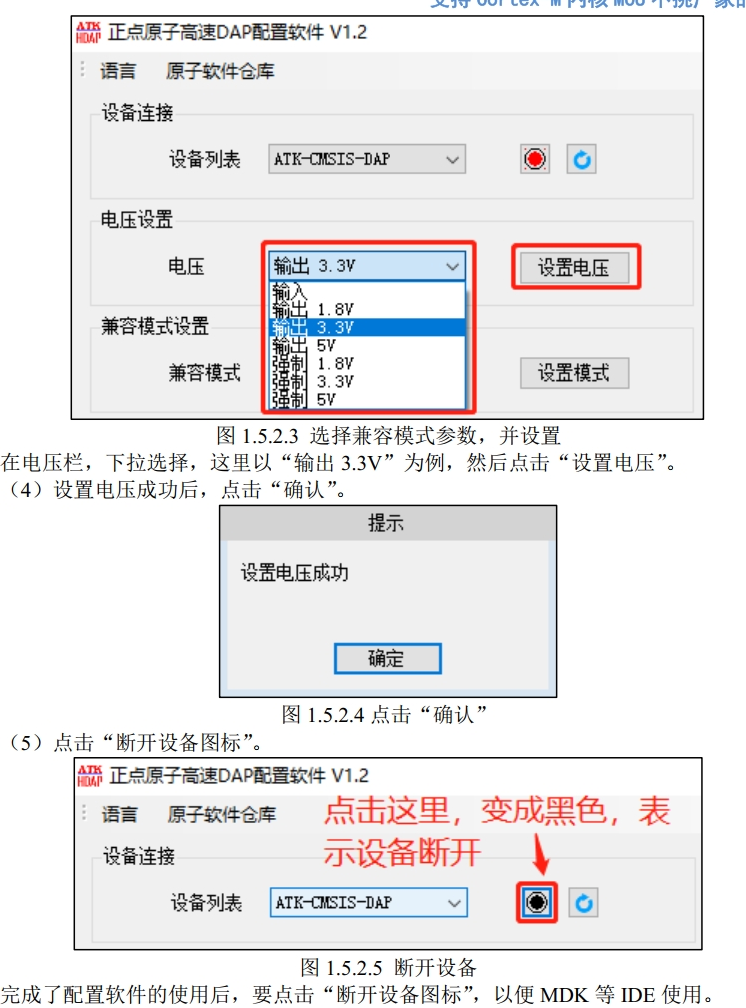

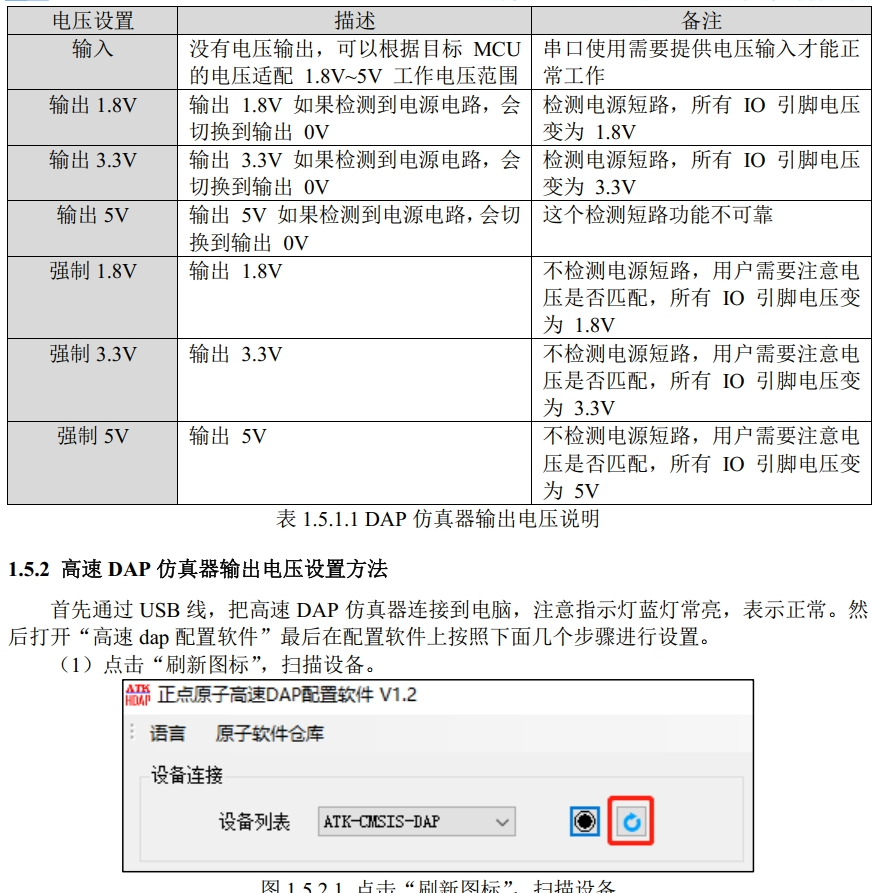

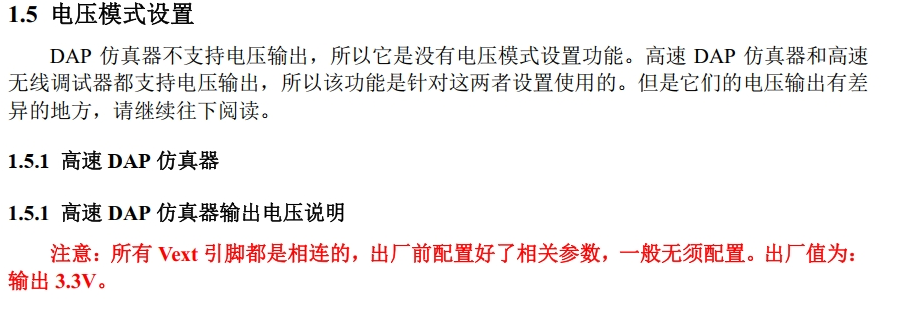

8、支持 1.8V/3.3V/5V 电源输出， 需上位机设置
9、 下载速度快，超越 jlink V9，接近 jlink V10

STM32-DAP而高速无线调试器还有以下特点
7、采用 2.4G 无线通信，自动跳频
8、支持 1.8V~5V 设备，自动检测
9、支持 1.8V/3.3V/5V 电源输出，需上位机设置， 且小型接收端不支持
10、下载速度快，超越 JLINK V8，接近 JLINK V9

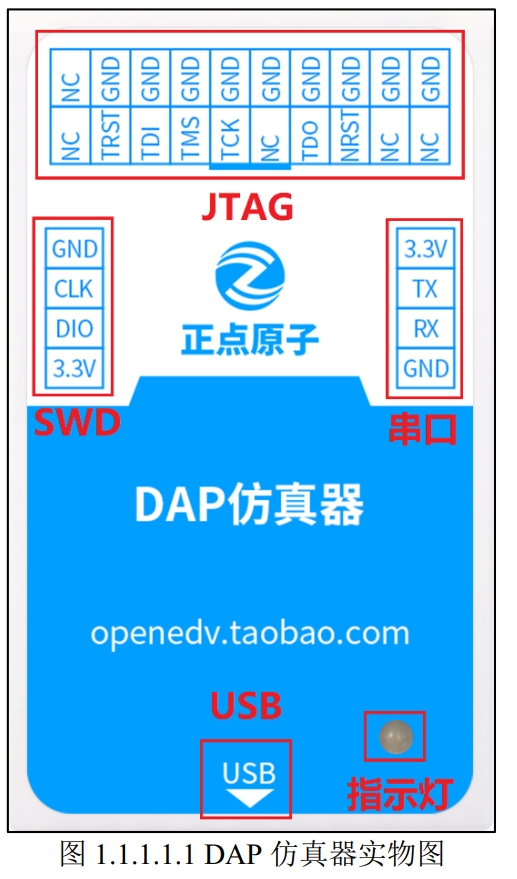

■ STM32-DAP仿真器实物图

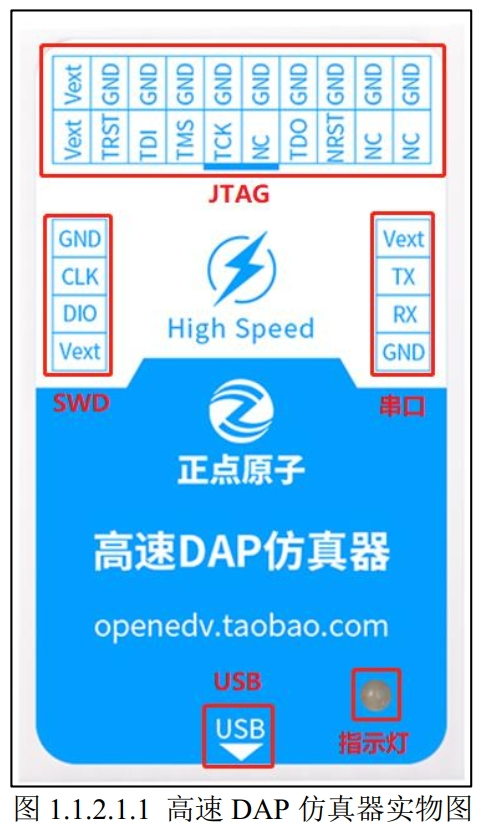

■ STM32-DAP高速 DAP 仿真器实物图

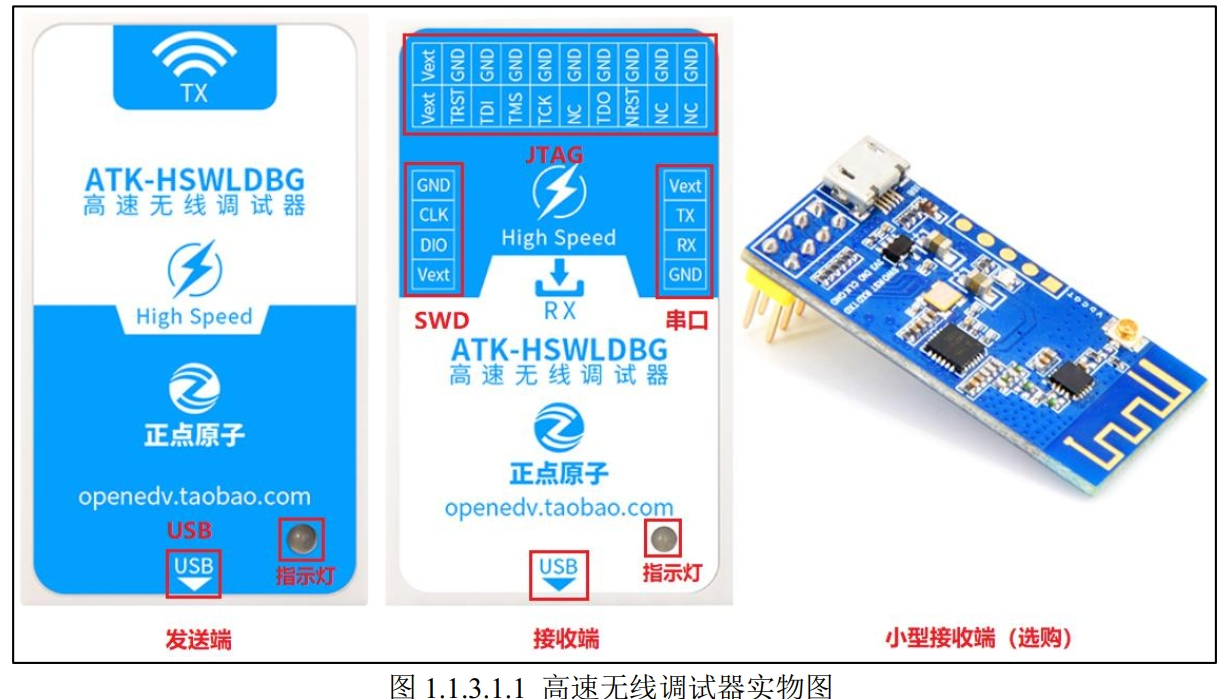

■ STM32-DAP高速无线调试器 实物图

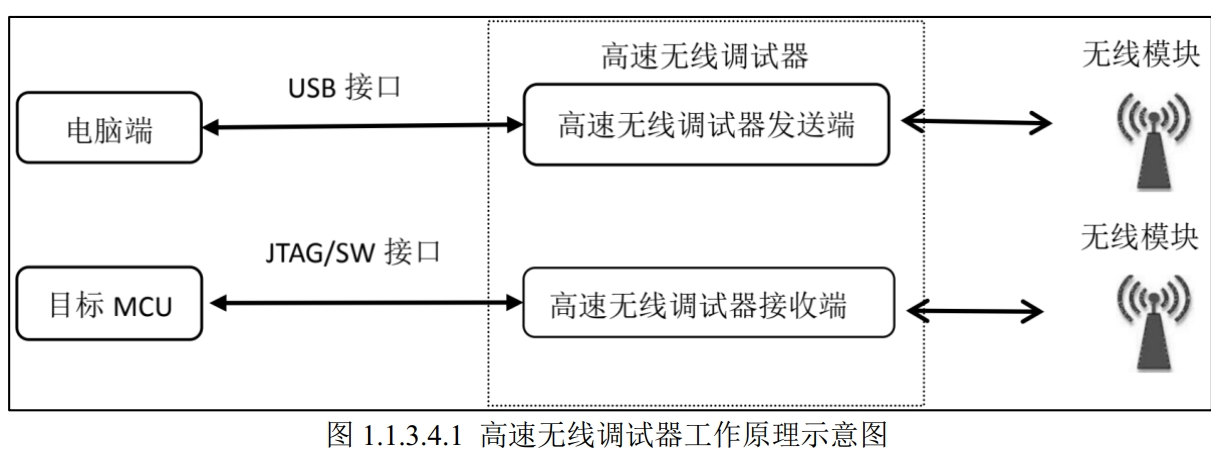

■ STM32-DAP高速无线调试器示意图

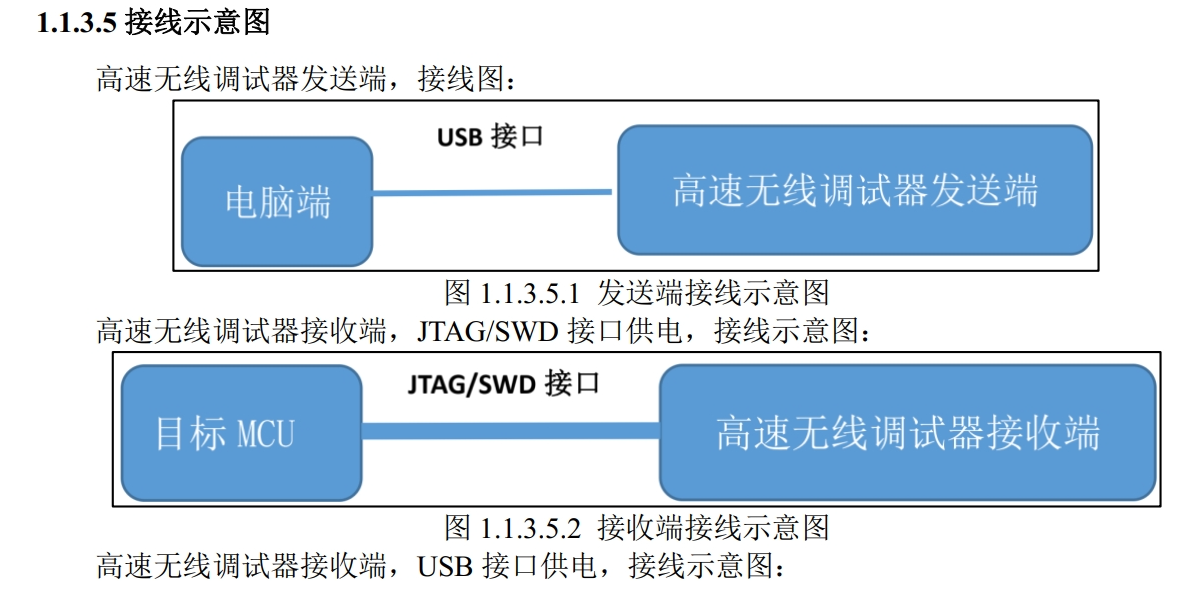

■ STM32-DAP高速无线调试器接线图

■ STM32-DAP高速无线调试器接收端示意图

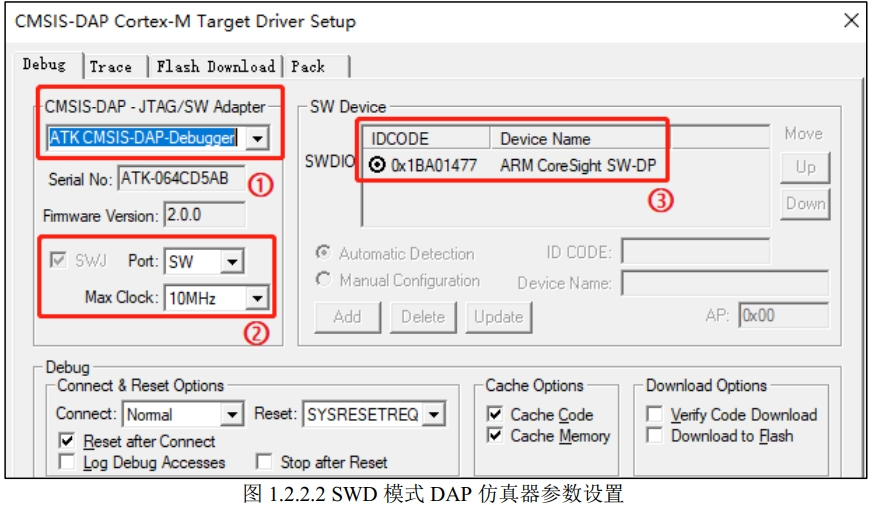

■ STM32-DAP MDK 配置

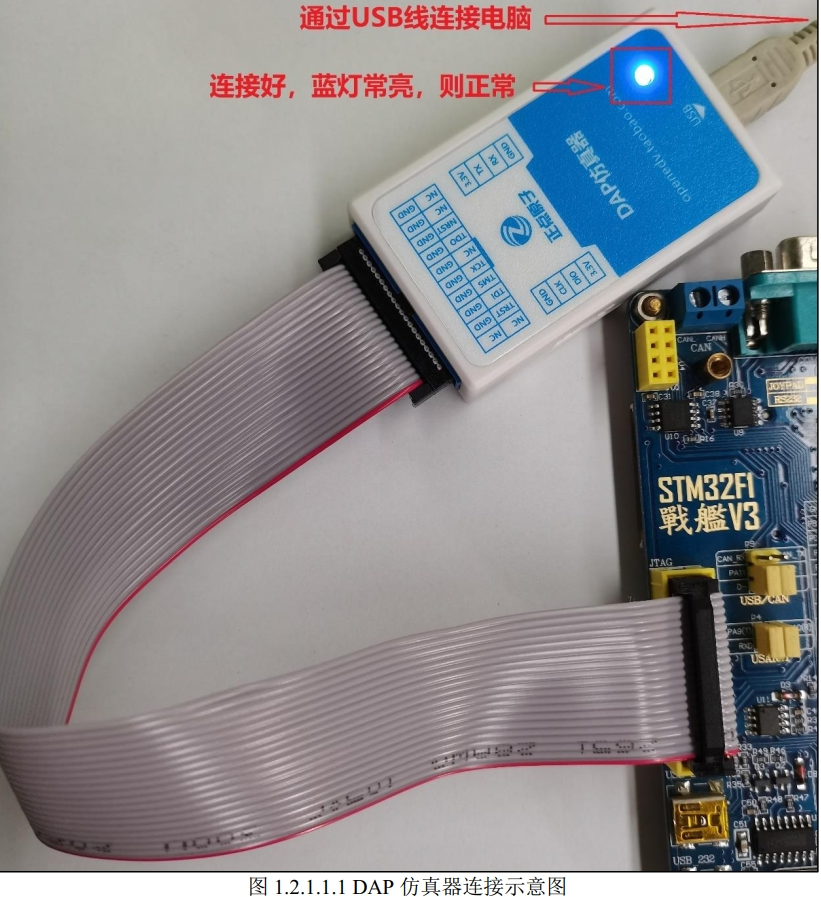

■ DAP 仿真器的连接

（1）通过 USB 线把 DAP 仿真器和电脑连接起来。
（2）通过 JTAG 接口或者 SWD 接口，连接上目标 MCU。

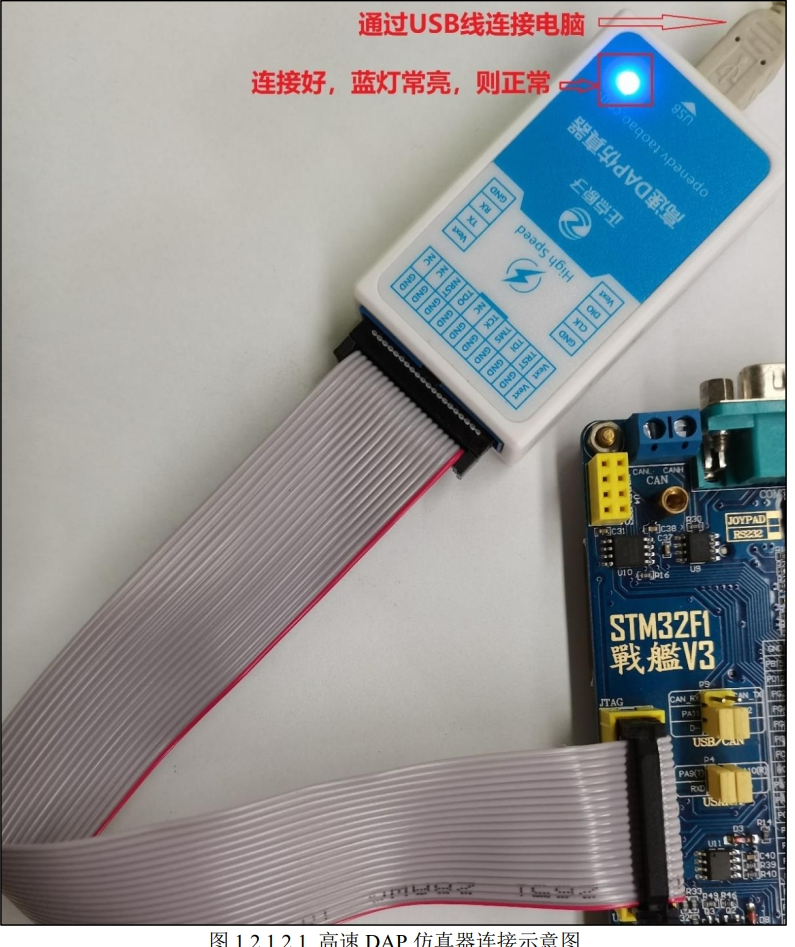

■ 高速 DAP 仿真器的连接

（1）通过 USB 线把高速 DAP 仿真器和电脑连接起来。
（2）通过 JTAG 接口或者 SWD 接口，连接上目标 MCU。

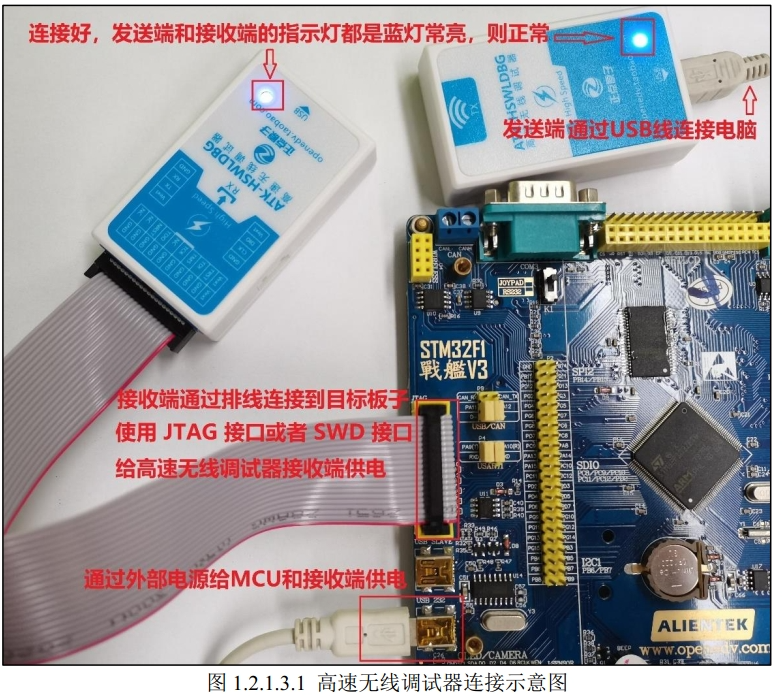

■ 高速无线调试器的连接

（1）通过 USB 线把高速无线调试器的发送端和电脑连接起来。
（2） 高速无线调试器的接收端通过 JTAG 接口或者 SWD 接口，连接上目标 MCU。

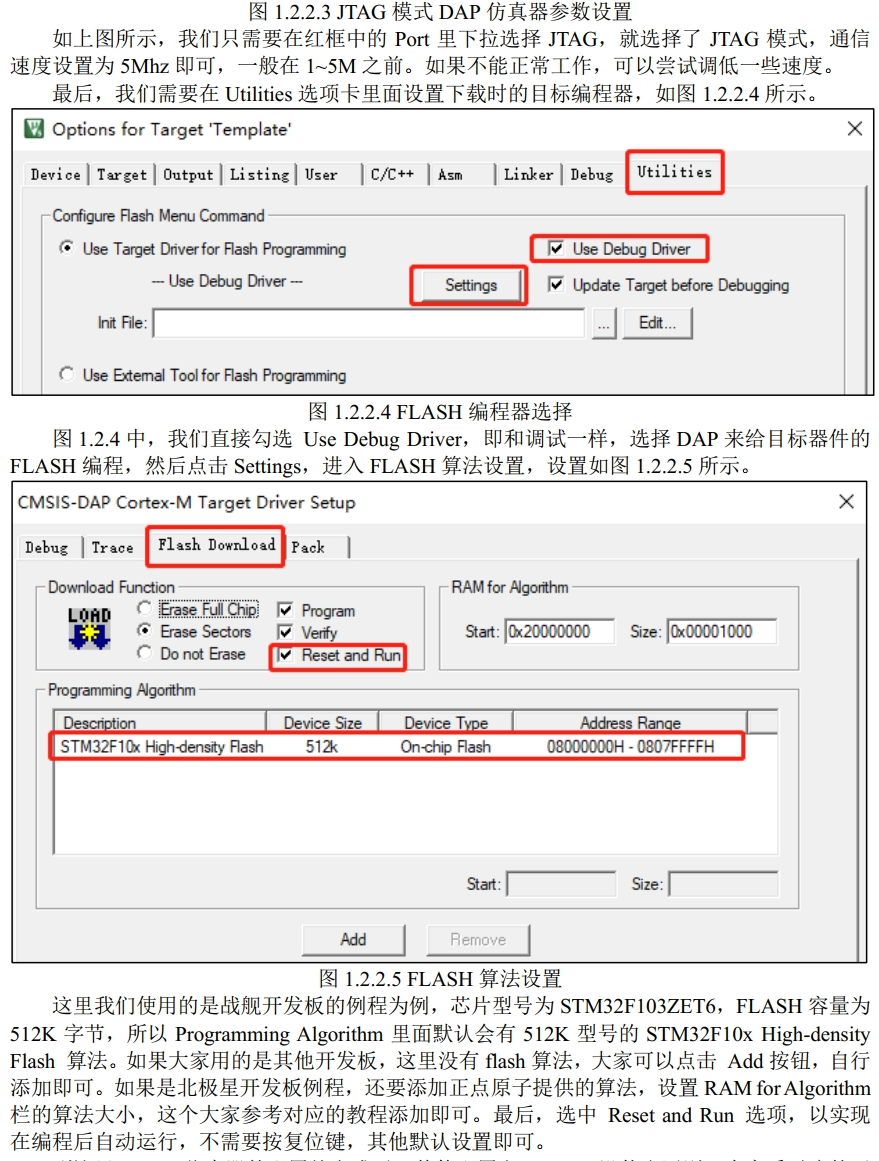

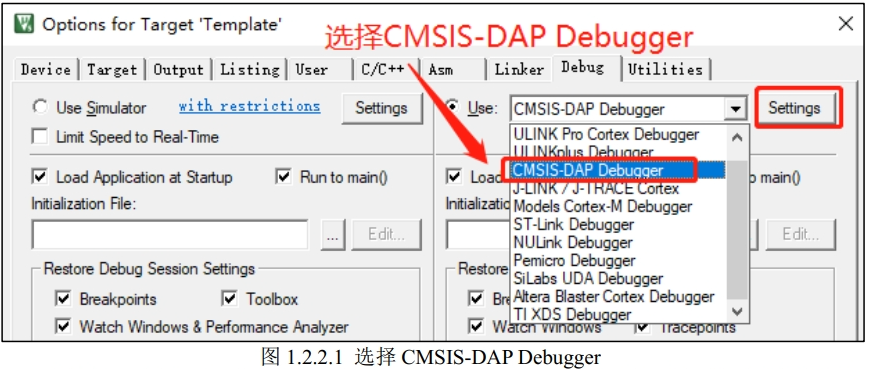

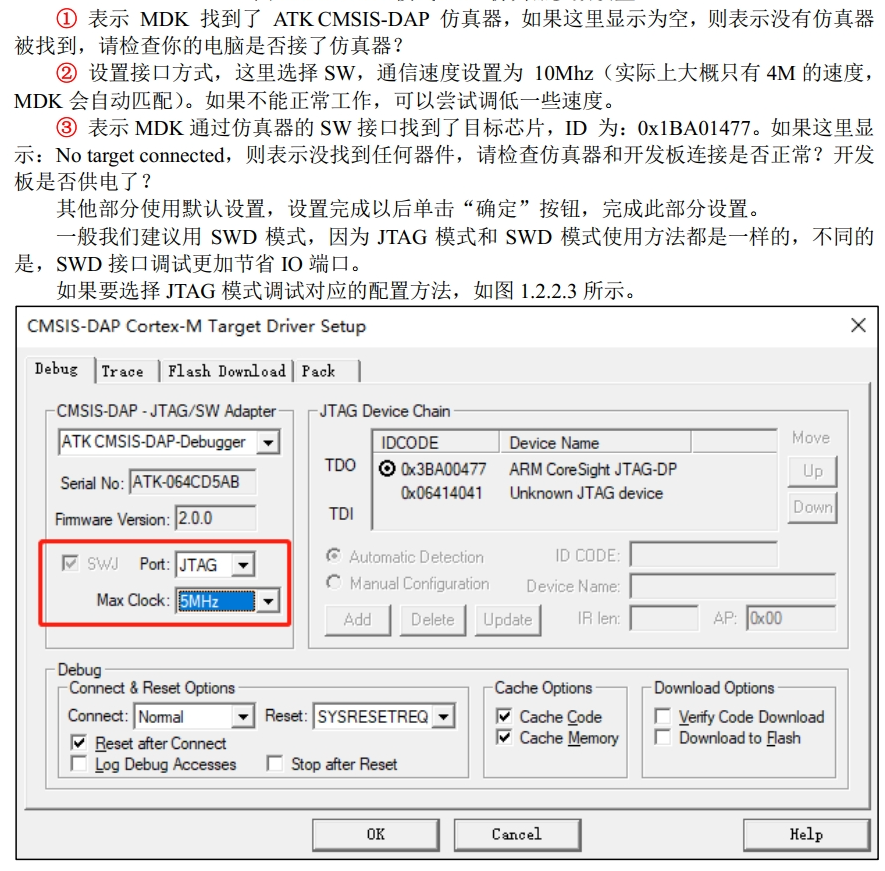

■ STM32-DAP 配置 MDK

注意： 低版本 MDK 对 DAP 仿真器、高速 DAP 仿真器和高速无线调试器的支持不完善，推荐使用 MDK5.23 以上的版本

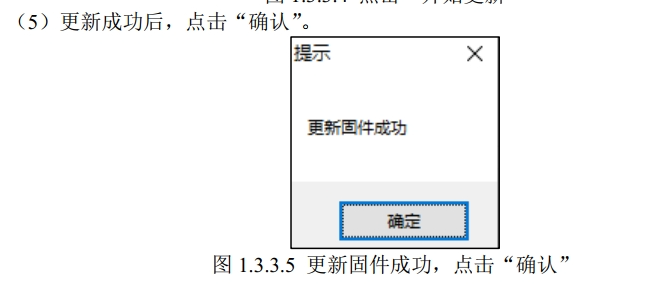

■ STM32-DAP 固件升级

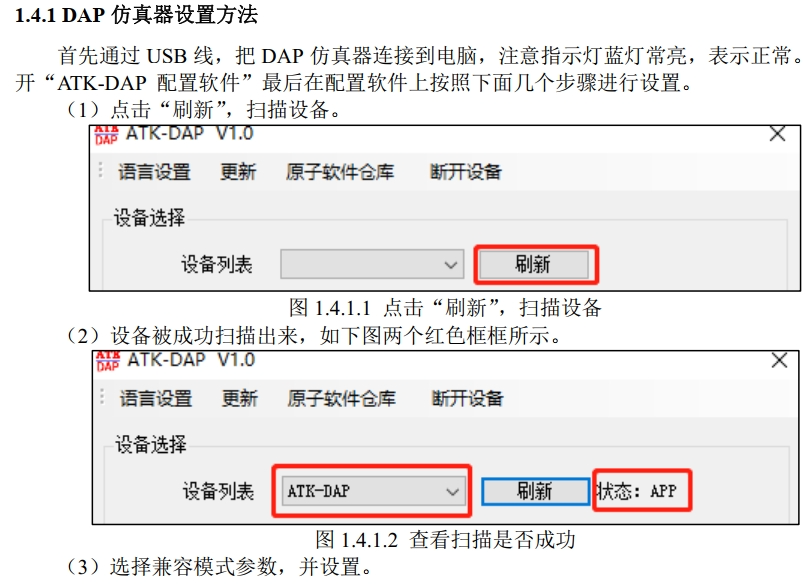

■ STM32-DAP仿真器固件更新

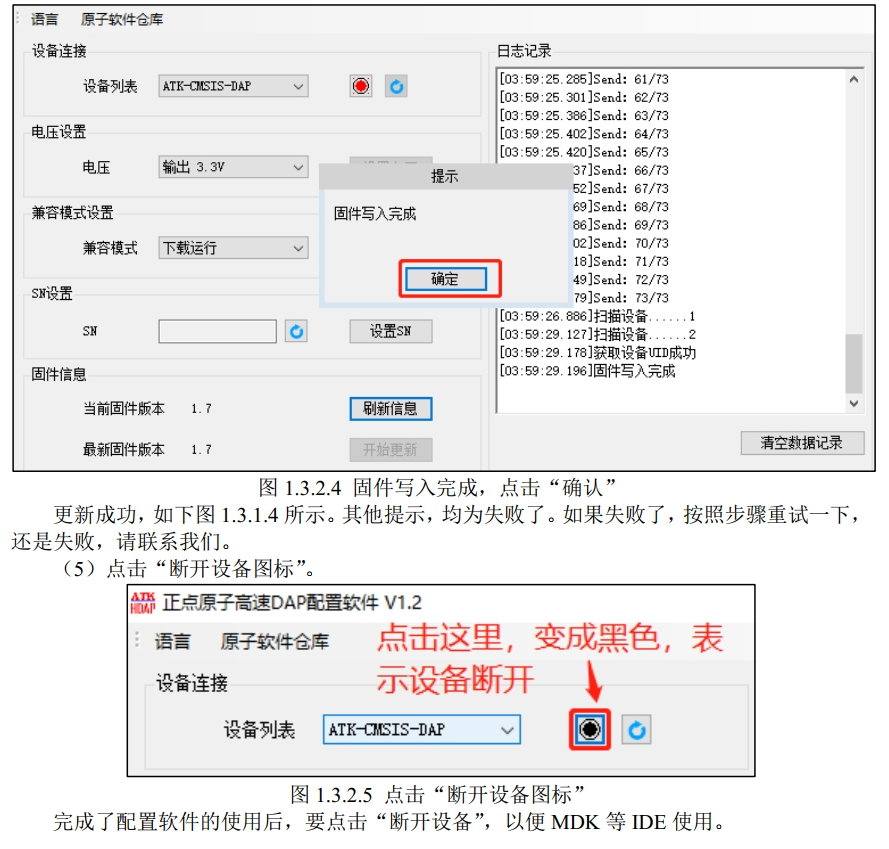

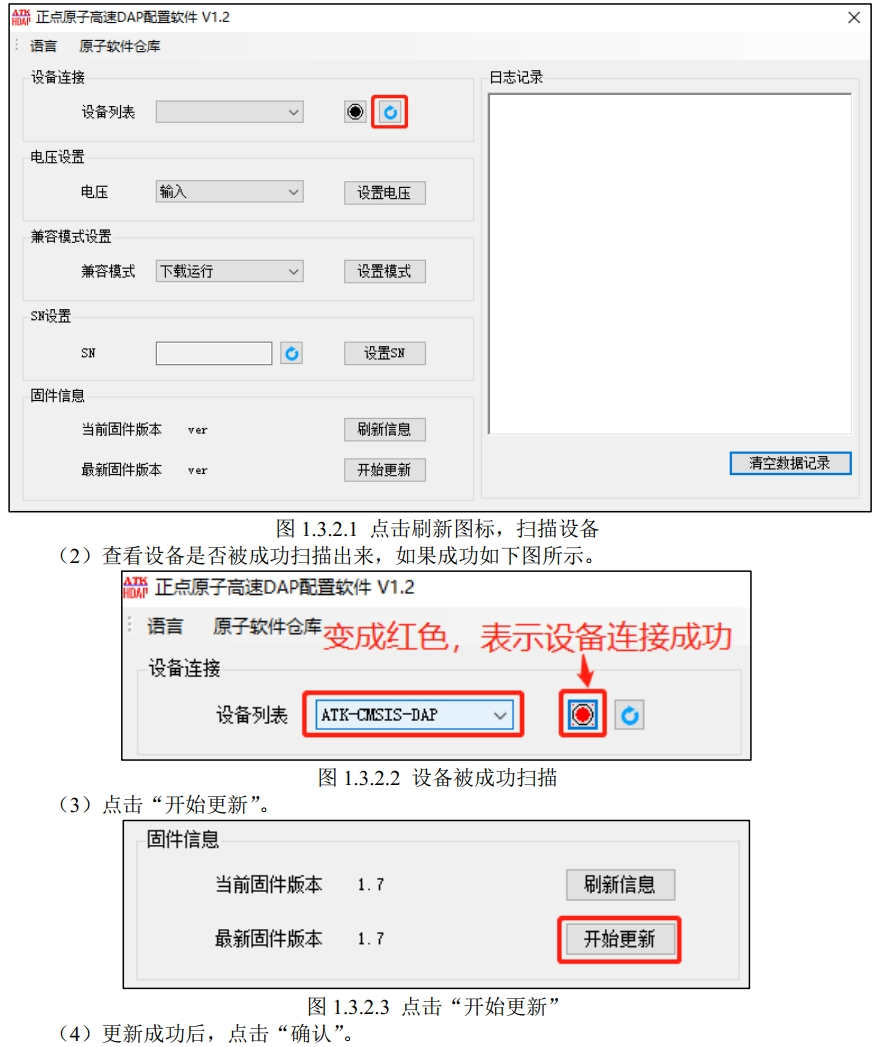

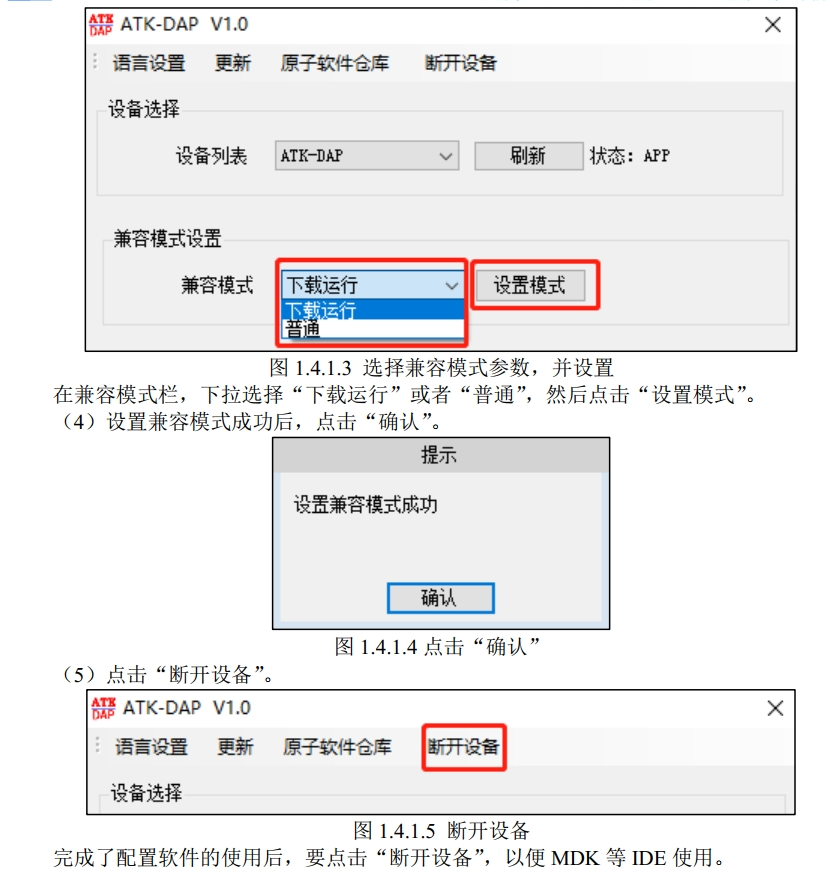

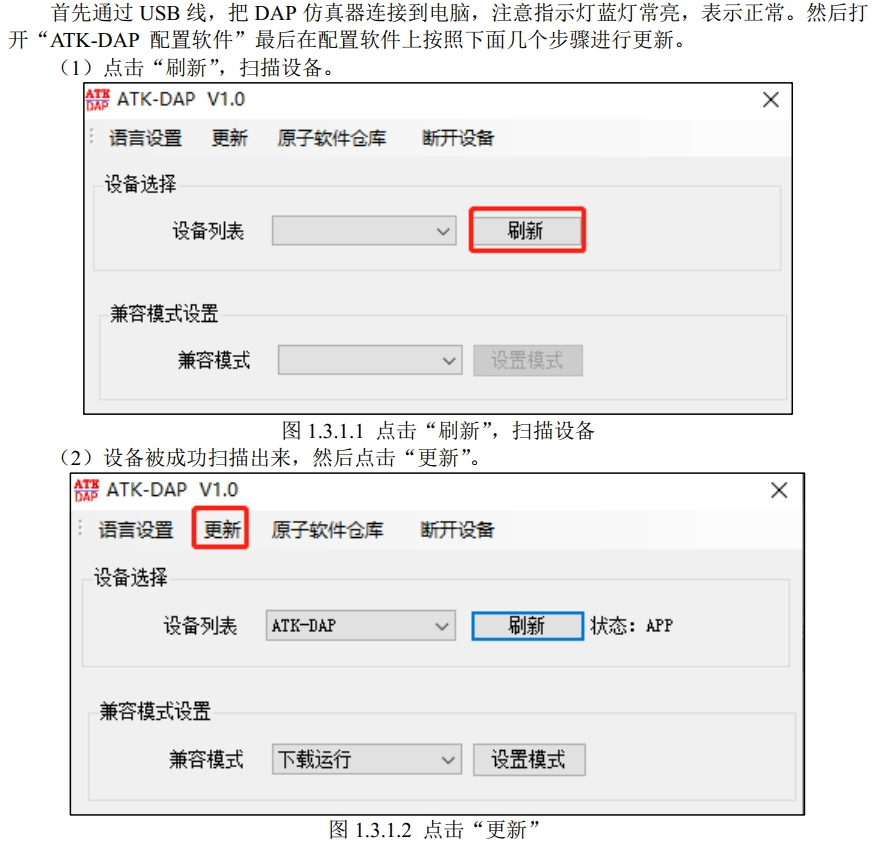

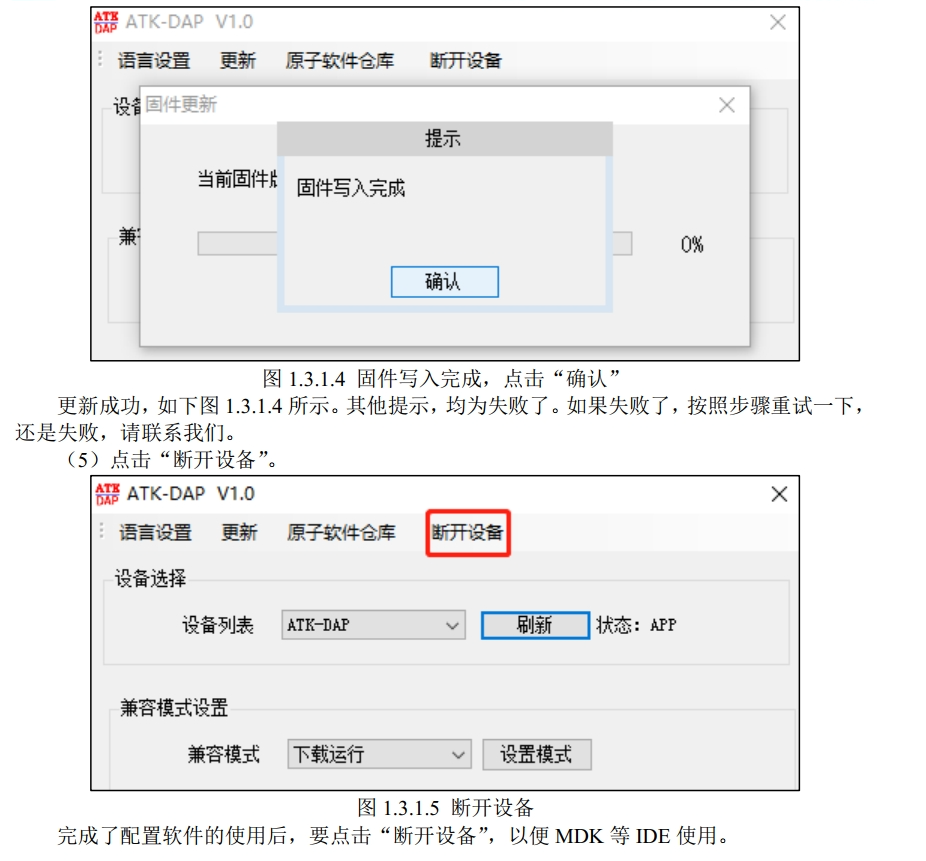

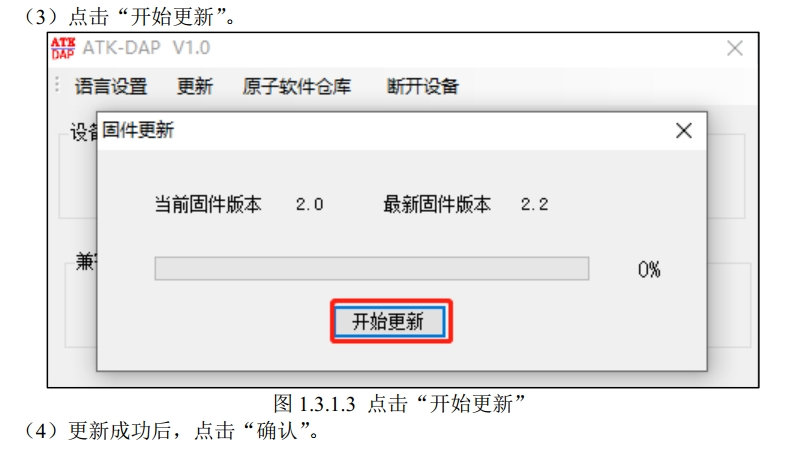

■ 高速 DAP 仿真器固件更新

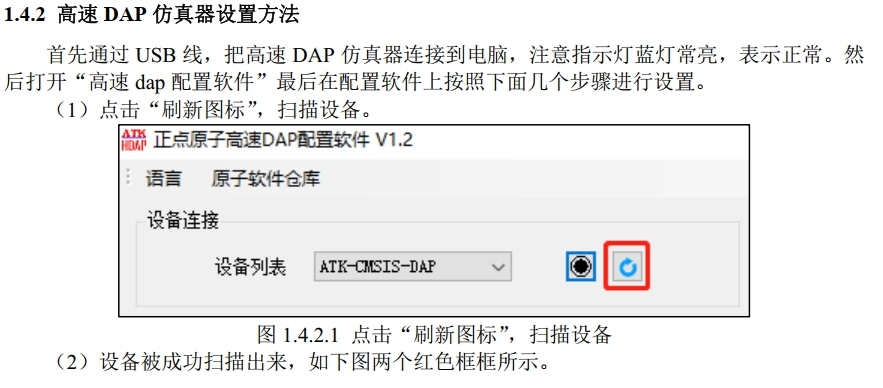

首先通过 USB 线，把高速 DAP 仿真器连接到电脑， 注意指示灯蓝灯常亮，表示正常。 然
后打开“高速 dap 配置软件” 最后在配置软件上按照下面几个步骤进行更新。

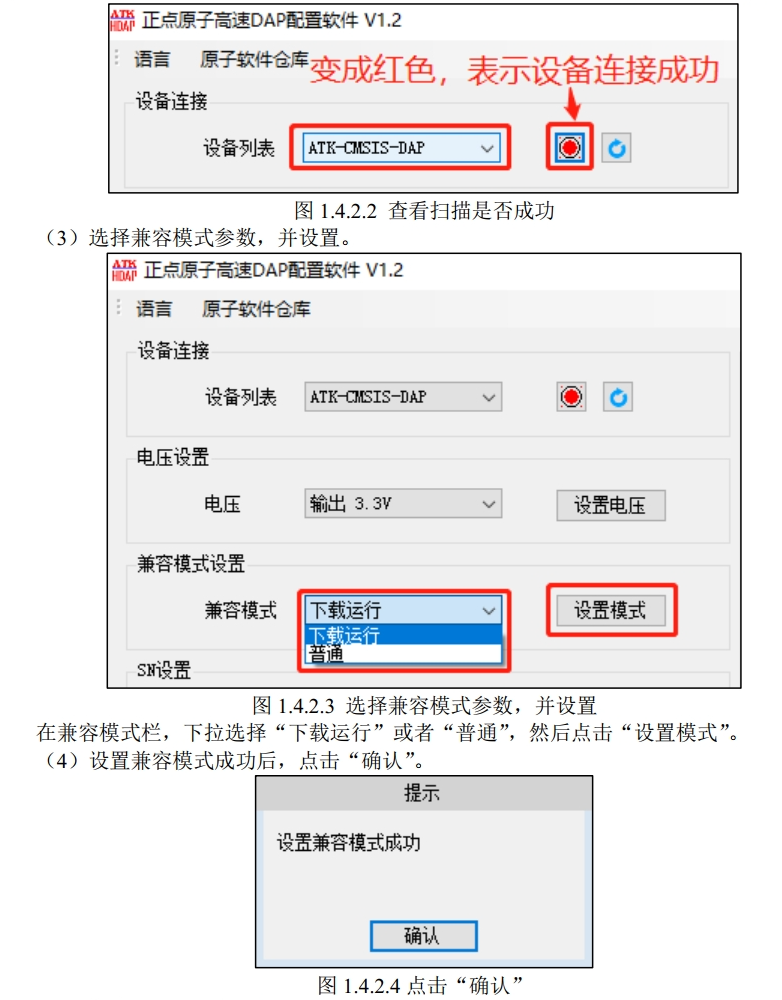

（1）点击“刷新图标”，扫描设备。

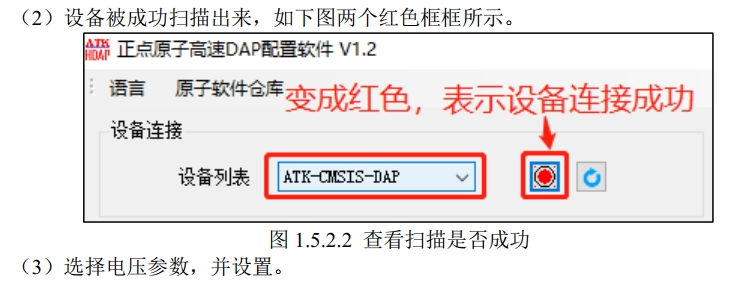

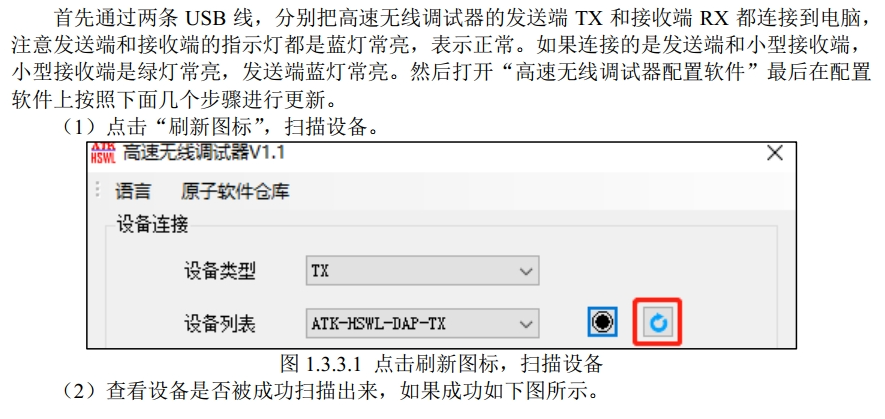

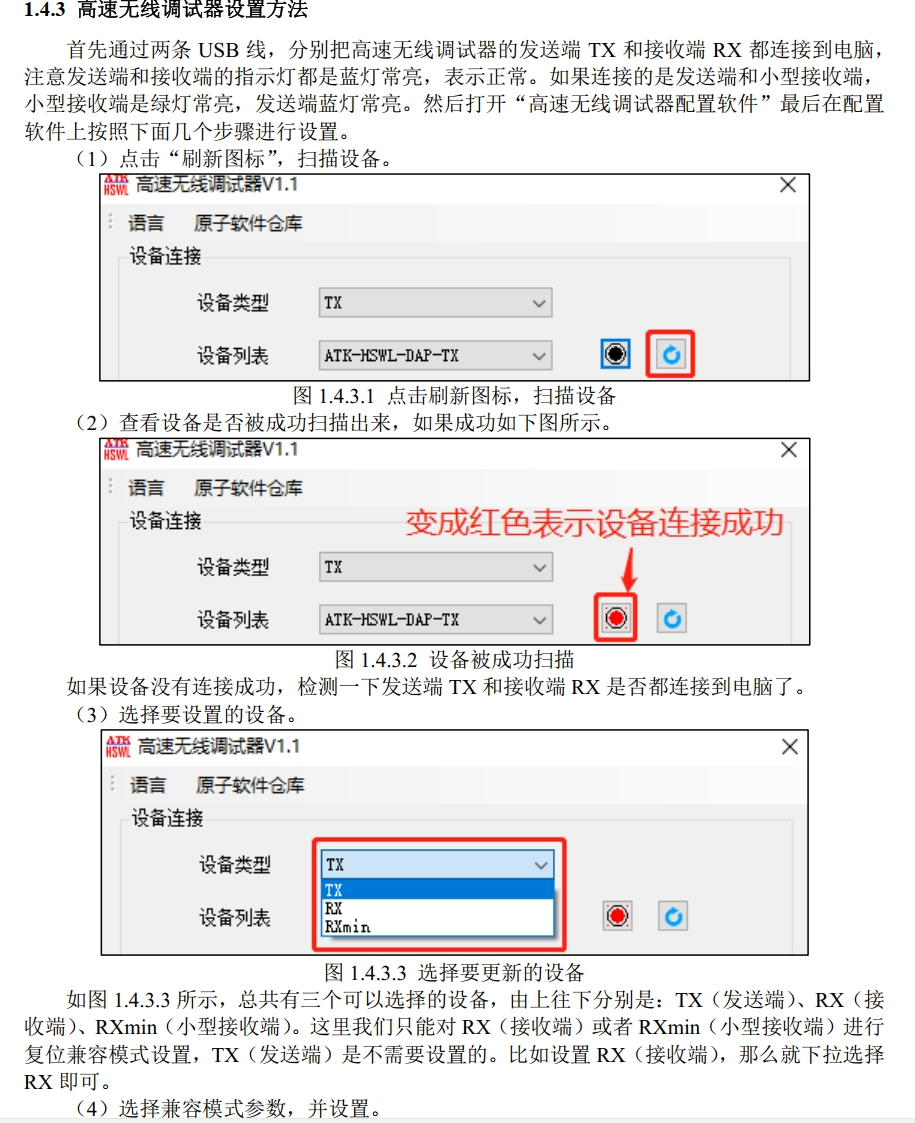

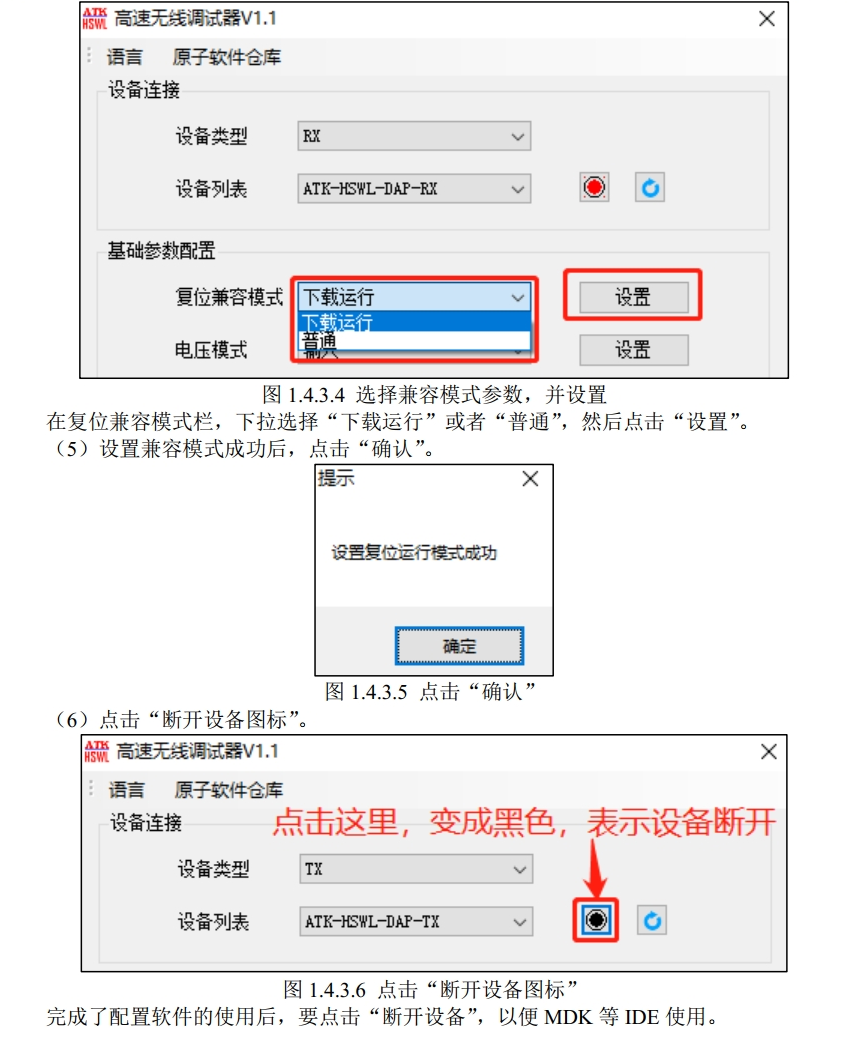

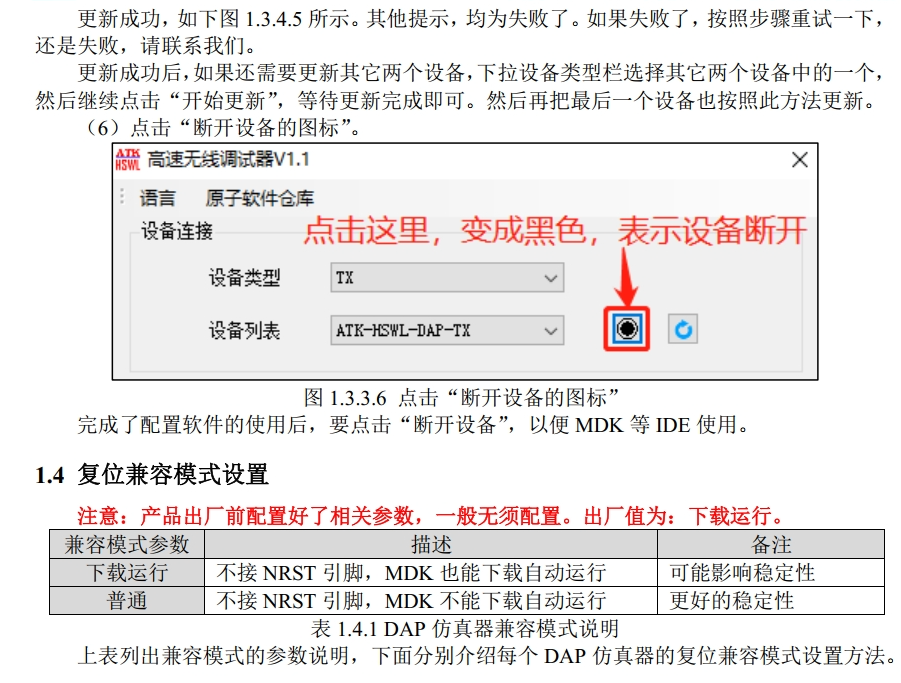

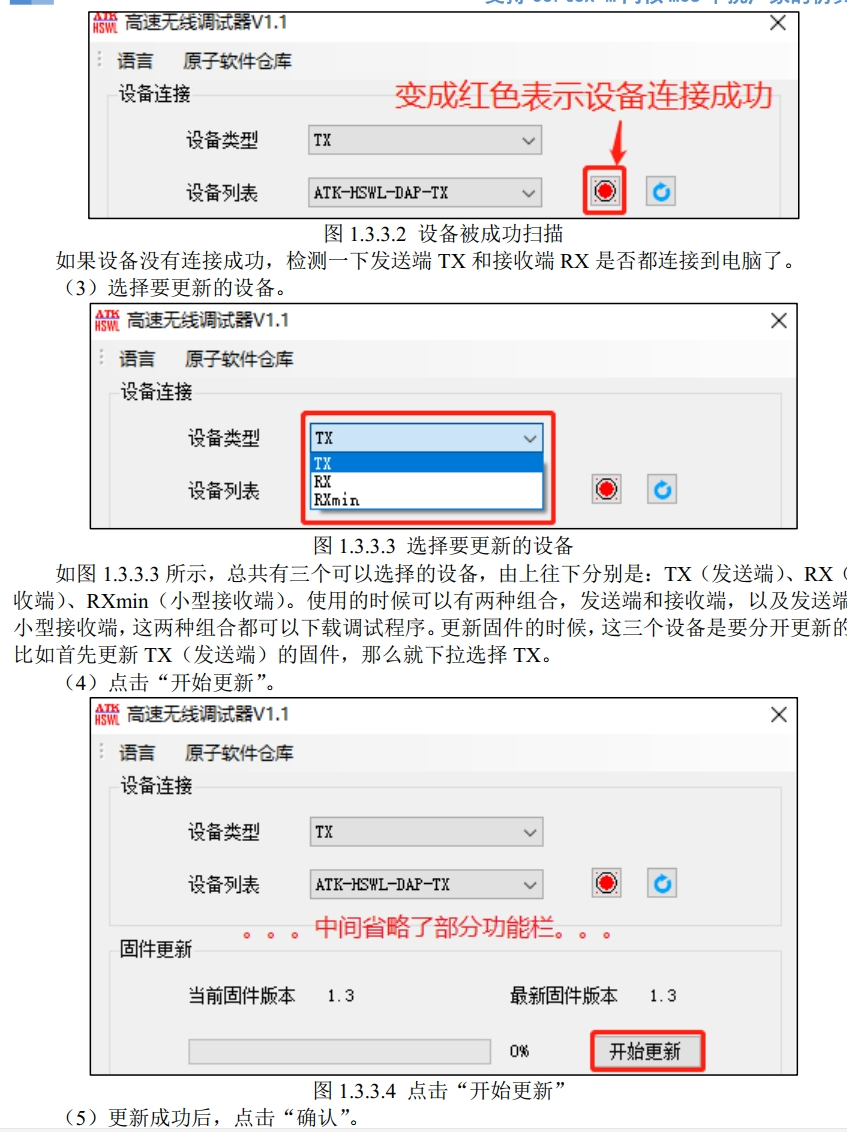

■ 高速无线调试器固件更新
