一.光刻机概述

1.1 定义与原理

光刻机是 集成电路芯片制造的核心设备 ，其工作原理基于 光学成像和化学反应 。它通过 曝光系统 将掩模版上的图形精确地转移到涂覆于硅片表面的光刻胶上。这个过程涉及复杂的物理和化学反应，主要包括以下几个步骤：

涂胶：在硅片表面均匀涂抹光刻胶
曝光：使用特定波长的光透过掩模版照射硅片
显影：去除曝光部分或未曝光部分的光刻胶
刻蚀：将图形永久转移到硅片上

光刻机的性能直接影响芯片的 分辨率 和 对准精度 ，这两个指标决定了芯片的集成度和良率。随着技术的进步，现代光刻机已经能够实现纳米级的精细图形转移，推动了集成电路产业的快速发展。

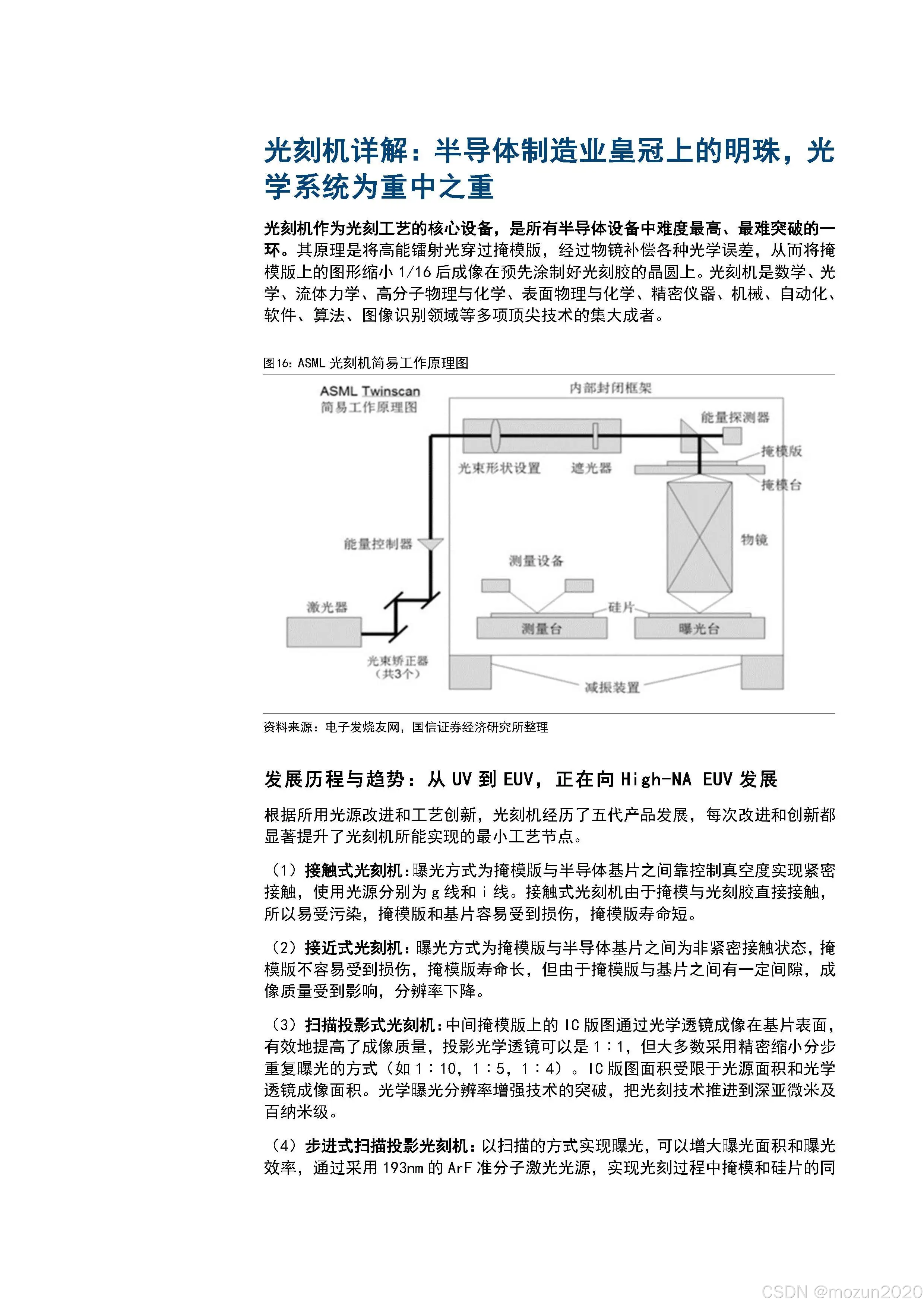

在这里插入图片描述

1.2 系统组成

光刻机是一个高度精密的系统，主要由三个核心部分组成：

光源系统 ：产生高质量的光束，包括激光器、光束整形器和稳定器。
光学系统 ：负责将光束聚焦到晶圆表面，实现图形的精确转移。
控制系统 ：协调各组件运作，确保整个光刻过程的精准执行。

这些系统协同工作，共同实现了纳米级的图形转移精度，是现代集成电路制造不可或缺的关键设备。
在这里插入图片描述

1.3性能指标

光刻机的性能指标是衡量其技术水平和生产能力的关键参数，直接影响着集成电路的制造质量和效率。这些指标不仅反映了光刻机的技术实力，还体现了整个半导体产业的发展水平。以下是光刻机系统的主要性能指标及其重要性：

1.3.1 分辨率

分辨率是光刻机最关键的性能指标之一，指光刻系统所能分辨和加工的最小线条尺寸。它直接影响芯片的集成度和性能。分辨率的提升主要依赖于两个因素：

光源波长 ：波长越短，分辨率越高
数值孔径(NA) ：NA越大，分辨率越高

现代光刻机通过采用更短波长的光源和提高NA值来不断提升分辨率。例如，ASML的EUV光刻机NXE:3600D可以达到13纳米的分辨率，具有5-3纳米逻辑节点的制造能力。

1.3.2 对准精度

对准精度是另一个至关重要的指标，特别是在多层曝光工艺中。它指在多层曝光时层间图案的定位精度。高精度的对准系统需要近乎完美的精密机械工艺，这对国产光刻机来说是一个巨大的技术挑战。一些高端光刻机采用特殊的机械设计，如全气动轴承，有效避免了机械摩擦带来的工艺误差。

1.3.3 曝光方式

曝光方式也是影响光刻机性能的重要因素。现代光刻机主要采用以下几种曝光方式：

曝光方式	特点
扫描投影曝光	适合大面积曝光
步进重复投影曝光	精度高，适合批量生产
扫描步进投影曝光	结合两者优势，提高生产效率

1.3.4 光源波长

光源波长直接影响分辨率，同时也影响光刻胶的性能。现代光刻机主要使用以下几种光源：

深紫外(DUV)光源：193nm和248nm
极紫外(EUV)光源：13.5nm

1.3.5 生产效率

生产效率是衡量光刻机性能的另一重要指标。它包括单位时间内可处理的晶圆数量(wph)和整个曝光过程的时间。高效率的光刻机可以显著提高芯片的生产效率，降低单位成本。

这些性能指标相互关联，共同决定了光刻机的整体性能。例如，提高分辨率可能会牺牲生产效率，而改善对准精度则可能需要更复杂的机械设计。因此，在光刻机的设计和优化过程中，需要权衡各个指标，以达到最佳的整体性能。
在这里插入图片描述

二.2004-2014年发展

2.1 国际进展

在2004年至2014年间，国际光刻机技术迎来了显著进展，尤其在分辨率和生产效率方面取得了重大突破。这一时期，全球领先的光刻机制造商ASML在极紫外(EUV)光刻技术领域展现出卓越的研发实力，引领了行业的技术革新。
在这里插入图片描述

2.1.1 ASML的EUV光刻技术

ASML的EUV光刻技术在这一时期取得了重大突破。2004年，ASML推出了其首款EUV原型机，标志着EUV技术进入实用化阶段。随后的十年间，ASML不断完善EUV技术，不断提高分辨率和生产效率。

2010年，ASML的EUV光刻机实现了 13.5纳米波长光源的稳定运行 ，这一突破为后续的高分辨率光刻奠定了基础。同年，ASML还成功演示了 32纳米节点的EUV光刻 ，展现了EUV技术在实际生产中的潜力。

ASML、蔡司、台积电的强强联合是其成功的关键，三家公司的渊源更是可以追溯到上世纪八九十年代。

2.1.2 Nikon和Canon的进展

除ASML外，其他国际光刻机制造商也在这一时期取得了重要进展。Nikon和Canon作为传统光刻机巨头，虽然在EUV技术上落后于ASML，但在深紫外(DUV)光刻技术方面仍然保持着竞争优势。2007年，Nikon推出了其首款浸没式ArF光刻机，实现了 45纳米节点的量产 。这一技术突破使得Nikon在中高端光刻机市场保持了一定的地位。

2.1.3 全球光刻机市场格局

值得注意的是，这一时期的全球光刻机市场格局发生了显著变化。ASML凭借其在EUV技术上的领先优势，迅速扩大了市场份额。到2014年，ASML已经占据了全球光刻机市场约 60%的份额 ，成为无可争议的市场领导者。这一市场格局的变化充分体现了技术创新对企业竞争力的重要性。

2.1.4 研究热点

在研究热点方面，这一时期主要集中在提高分辨率和改善生产效率上。除了EUV技术外，多重曝光技术和计算光刻也成为研究的重点。这些技术的发展为后续光刻机性能的全面提升奠定了基础。

2.2 中国现状

在2004年至2014年期间，中国光刻机技术取得了显著进展，尤其是在氟化氩(ArF)光刻机领域。这一时期，中国科研机构和企业共同努力，推动了国产光刻机技术的快速发展。

2011年，中国科研人员成功研发出第一台KrF型5300级RUV全面膜干法曝光设备，标志着中国最先进的光刻机设备研制成功，并开始进入产业化阶段。这一突破性进展为中国光刻机技术的发展奠定了坚实基础。

值得注意的是，中国在这一时期重点发展了氟化氩(ArF)光刻机技术。2024年9月，工业和信息化部发布的《首台(套)重大技术装备推广应用指导目录(2024年版)》中，特别提到了国产氟化氩光刻机的性能指标：

“光源193纳米，分辨率≤65nm，套刻精度≤8nm”

这一技术指标显示出中国在ArF光刻机技术上已经取得了显著进展，接近了国际先进水平。

然而，与国际领先企业相比，中国光刻机技术仍存在较大差距。截至2023年底，中国仅有约三台成熟并能够投入使用的光刻机设备。这些设备虽然代表了中国在国际先进水平上保持领先地位，但由于数量有限，难以满足国内半导体产业的迫切需求。

此外，中国光刻机技术在 量产效率 方面还有待提高。虽然在实验室环境中已经实现了较高的精度，但在实际生产线上，还需要克服一系列技术难题，如设备稳定性、良率控制等问题。这些问题直接影响了国产光刻机在市场上的竞争力。

尽管面临诸多挑战，中国光刻机技术在2004-2014年间取得了显著进步。特别是在ArF光刻机领域，中国已经掌握了核心技术，并开始进入产业化阶段。这为后续在更高精度光刻机技术上的突破奠定了基础，也为未来追赶国际先进水平提供了可能性。

2.3 技术差距

在2004年至2014年期间，中国光刻机技术与国际先进水平之间存在着显著的技术差距。这一时期，中国在光刻机系统及性能研究领域的发展速度相对较慢，与国际领先企业的差距逐渐拉大。

2.3.1 技术水平对比

性能指标	国际先进水平	中国水平
分辨率	38nm以下	65nm
重叠精度	1.3nm	8nm
波长	13.5nm (EUV)	193nm (ArF)

2.3.2 市场份额

在全球光刻机市场中，中国企业的份额微乎其微。相比之下，ASML、Nikon和Canon这三家国际巨头几乎垄断了全球市场。2014年，ASML占据了约60%的市场份额，成为中国光刻机市场的主要供应商。

2.3.3 研发投入

中国在光刻机领域的研发投入与国际领先企业相比存在巨大差距。以ASML为例，该公司每年的研发投入约占销售额的15-20%，而中国企业的研发投入比例相对较低。这种研发投入的差距直接导致了技术进步的速度差异。

2.3.4 产业链完整性

中国光刻机产业链的完整性也是一个亟待解决的问题。与ASML等国际企业相比，中国缺乏完善的上下游产业链支持。ASML的光刻机生产需要数百家全球供应商的协作，而中国在这方面还处于起步阶段。

2.3.5 人才储备

人才储备方面，中国光刻机行业面临严重的人才短缺问题。光刻机技术涉及多个学科领域，需要大量高素质的复合型人才。与国际领先企业相比，中国在高端人才的培养和吸引方面还存在一定差距。

尽管存在这些差距，中国光刻机技术在这十年间也取得了一些进展。特别是在ArF光刻机领域，中国已经掌握了核心技术，并开始进入产业化阶段。这为后续在更高精度光刻机技术上的突破奠定了基础。
2014-2024年发展

2.4 国际突破

在2014年至2024年的十年间，国际光刻机技术迎来了前所未有的突破性进展。这一时期，全球领先的光刻机制造商ASML在极紫外(EUV)光刻技术领域展现出卓越的研发实力，引领了行业的技术革新。

2.4.1 ASML的EUV光刻技术

2014年，ASML推出了其首款商用EUV光刻机NXE:3300B，标志着EUV技术正式进入大规模量产阶段。这款光刻机采用了 13.5纳米波长光源 ，实现了 38纳米以下的分辨率 ，为当时业界最高水平。这一突破性进展大大提高了芯片的集成度，推动了半导体产业向更先进节点迈进。

随后几年，ASML不断改进其EUV技术，推出了一系列性能更优的产品。2018年，ASML推出了新一代EUV光刻机NXE:3400C，将分辨率进一步提升至 22纳米以下 ，同时大幅提高了生产效率。这款光刻机每小时可处理多达 125片晶圆 ，比上一代产品提升了约30%。
在这里插入图片描述

2.4.2 Nikon和Canon的进展

除ASML外，其他国际光刻机制造商也在这一时期取得了重要进展。Nikon和Canon作为传统光刻机巨头，虽然在EUV技术上落后于ASML，但在深紫外(DUV)光刻技术方面仍然保持着竞争优势。2017年，Nikon推出了其最新的ArF沉浸式光刻机NSR-S620C，实现了 28纳米节点的量产 。这款光刻机采用了多项先进技术，如 全气动轴承系统 ，有效提高了对准精度和稳定性。

2.4.3 全球光刻机市场格局

值得注意的是，这一时期的全球光刻机市场格局发生了显著变化。ASML凭借其在EUV技术上的领先优势，进一步巩固了市场领导地位。到2024年，ASML已经占据了全球光刻机市场约 70%的份额 ，成为无可争议的市场领导者。这一市场格局的变化充分体现了技术创新对企业竞争力的重要性，同时也凸显了EUV技术在未来半导体产业发展中的关键作用。

2.4.4 研究热点

在研究热点方面，这一时期主要集中在提高分辨率和改善生产效率上。除了EUV技术外，多重曝光技术和计算光刻也成为研究的重点。这些技术的发展为后续光刻机性能的全面提升奠定了基础，推动了半导体产业向更高集成度和更高效生产的方向发展。

2.5 中国进步

在2014年至2024年的十年间，中国光刻机技术取得了显著进步，特别是在氟化氩(ArF)光刻机领域。这一时期，中国企业通过自主创新和技术引进，逐步缩小了与国际先进水平的差距。

2.5.1 Arf光刻机

2024年9月，工业和信息化部发布的《首台(套)重大技术装备推广应用指导目录(2024年版)》中，特别提到了国产氟化氩光刻机的性能指标：

“光源193纳米，分辨率≤65nm，套刻精度≤8nm”

这一技术指标显示出中国在ArF光刻机技术上已经取得了显著进展，接近了国际先进水平。

2.5.2 超分辨光刻机

除传统ArF光刻机外，中国研究人员还积极探索了超分辨光刻技术。据报道，中科院光电技术研究所研发的超分辨光刻机已经进入验收阶段。这种新型光刻机采用了独特的技术路线，能够在较粗糙的光源条件下实现高精度的光刻效果。研究人员通过突破高均匀性照明、超分辨光刻镜头、纳米级分辨力检焦以及间隙测量和超精密等关键技术，形成了一种绕开传统光刻机技术的新模式。

2.5.3 多重曝光技术

值得注意的是，中国研究人员还开发了多种配套工艺，如高深宽比刻蚀和多重图形技术。这些技术可以通过多重曝光的方式，实现10纳米以下特征尺寸图形的加工。这种方法虽然在效率上可能不如传统EUV光刻机，但对于某些特殊应用场景和中小规模生产具有重要意义。

2.5.4 产业链建设

在产业链建设方面，中国也取得了积极进展。国内企业在光刻胶、光掩模版、光刻机缺陷检测设备等领域都有相应的布局。这些配套产业的发展为国产光刻机的进一步完善和商业化应用奠定了基础。

尽管中国光刻机技术在这一时期取得了显著进步，但与国际领先企业相比仍有较大差距。特别是在EUV光刻技术方面，中国尚未实现突破。然而，中国在ArF光刻机和超分辨光刻技术上的进展表明，中国光刻机技术正在快速追赶国际先进水平，为未来在更高精度光刻机技术上的突破奠定了基础。

2.6 差距缩小

在2014年至2024年的十年间，中国光刻机技术与国际先进水平之间的差距显著缩小。这一时期，中国企业在光刻机系统及性能研究领域取得了显著进展，特别是在氟化氩(ArF)光刻机技术方面。

2.6.1 ArF光刻机技术

2024年9月，工业和信息化部发布的《首台(套)重大技术装备推广应用指导目录(2024年版)》中，特别提到了国产氟化氩光刻机的性能指标：

“光源193纳米，分辨率≤65nm，套刻精度≤8nm”

这一技术指标显示出中国在ArF光刻机技术上已经取得了显著进展，接近了国际先进水平。与2014年前后的技术水平相比，中国在分辨率和套刻精度方面都有了明显的提升。

2.6.2 超分辨光刻机

2.6.3 多重曝光技术

2.6.4 产业链建设

三.研究难点

3.1 光源技术

在光刻机系统的研究中，光源技术一直是一个关键的难点和焦点。自2004年以来，光源技术经历了显著的发展，尤其是极紫外(EUV)光源技术取得了突破性进展。

3.1.1 EUV光源技术

EUV光源技术的核心挑战在于如何产生稳定、高强度的13.5纳米波长光源。这一波长远低于传统的深紫外(DUV)光源，能够实现更高的分辨率，但同时也带来了巨大的技术挑战。

2014年，ASML推出的首款商用EUV光刻机NXE:3300B标志着EUV光源技术的重大突破。这款光刻机采用了 13.5纳米波长光源 ，实现了 38纳米以下的分辨率 。这一成就背后，是ASML在光源技术上的长期积累和创新。

EUV光源的产生主要依靠 锡滴激光等离子体技术 。这种技术通过将准分子激光照射在锡滴上，激发出13.5nm的光子。然而，这一过程面临着许多技术难点：

光源强度不足 ：EUV光源的能量密度低，难以满足高速曝光的需求。
热管理困难 ：锡滴蒸发产生的热量需要高效的冷却系统。
光束稳定性差 ：光源输出不稳定会影响光刻精度。

为了解决这些问题，ASML采用了多项创新技术：

多脉冲激光系统 ：提高光源强度
闭环反馈控制 ：提高光束稳定性
高效散热系统 ：解决热管理问题

这些技术的综合应用使得EUV光源能够满足大规模量产的要求。

3.1.2 国内研究进展

在国内，哈尔滨工业大学赵永蓬教授团队(有幸正在上赵老师的课)在EUV光源技术方面取得了重要进展。他们研发的“放电等离子体EUV光刻光源”具有以下优势：

能量转换效率高
造价较低
体积较小
技术难度较低

这项技术能够提供中心波长为13.5纳米的极紫外光，为推动我国极紫外光刻领域发展做出了重要贡献。

然而，尽管在EUV光源技术上取得了进展，中国在光刻机整体系统集成方面仍面临巨大挑战。EUV光源只是光刻机系统的一个组成部分，还需要配合高精度光学系统、精密机械和控制系统等多个复杂子系统才能构成完整的光刻机。因此，中国在光源技术突破的基础上，还需要在其他领域持续努力，才能真正实现EUV光刻机的自主可控。

3.2 光学系统

光学系统是光刻机中最为核心和复杂的部分之一，其性能直接影响光刻机的整体表现。在2004年至2024年的二十年间，光学系统在光刻机中面临了诸多技术难点，同时也取得了显著的突破性进展。

3.2.1 投影物镜系统

投影物镜系统是光学系统的关键组成部分，其设计和制造难度极高。为了实现纳米级的分辨率，投影物镜的波像差需要达到纳米甚至亚纳米量级。这对接口处的加工精度提出了极为严格的要求。以ASML公司的高NA EUV光刻投影物镜系统为例，口径达1.2米的反射镜表面需要加工到面形均方根误差小于0.02nm，相当于在中国国土面积内仅有人类头发丝直径大小的高度起伏。

这种极端的精度要求使得投影物镜的制造成为一个巨大的技术挑战。

3.2.2 光学元件

光学元件的加工和装配也是光学系统的一大难点。EUV光刻机采用反射式光学系统，因为在这个波长范围内，没有合适的透射材料。反射元件比折射元件更加敏感，为了保持相同的杂散光水平，反射表面的粗糙程度和结构必须比折射表面好4倍左右。这就要求光学元件的加工和装配达到极高的精度。

3.2.3 光学系统最新研究成果

在光学系统的研究方面，近年来取得了一些重要突破：

高NA EUV光学系统 ：ASML公司正在开发NA=0.55的高NA EUV曝光系统，这将进一步提高光刻机的分辨率。
新型光学材料 ：研究人员正在探索适用于EUV波长的新型光学材料，以提高光学元件的性能和耐久性。
智能光学系统 ：结合人工智能和机器学习算法，开发能够自我校准和优化的智能光学系统，以提高光刻机的稳定性和精度。

3.2.4 国内研究进展

在国内，苏州矩阵光电有限公司在光学系统检测方面取得了一项重要专利。他们开发的“光刻机曝光精度的高空间分辨率和高精度检测方法”能够有效提高光刻机曝光精度均匀性的空间分辨率。这种方法通过将掩膜版的曝光区域划分为若干个检测区域，并通过光刻刻蚀工艺将特征图案转移至晶圆上，从而在整个晶圆上形成若干个图案。通过对这些图案进行评估，可以精确检测光刻机的曝光精度。

这项技术的创新之处在于其高空间分辨率和高精度的检测能力。通过将晶圆的整个曝光区域划分为以图案为单位的点阵分布，可以有效提高光刻机曝光精度均匀性的空间分辨率。此外，通过图案电性能的评估方式，不平衡电压的测量精度值可以达到1‰以下，实现了曝光的高精度检测。

这项技术的应用有望显著提高国产光刻机的质量控制水平，为国产光刻机的性能提升提供了有力支持。然而，值得注意的是，光学系统的整体性能不仅仅依赖于检测技术，还需要在光学设计、材料选择、加工工艺等多个方面进行全面突破，才能真正实现高性能光刻机的国产化。

3.3 精密机械

在光刻机系统的研究中，精密机械技术一直是面临重大挑战的领域之一。特别是在2014年至2024年的十年间，精密机械技术在光刻机系统中遇到了诸多技术难点，同时也取得了一些突破性进展。

3.3.1 高精度运动平台

高精度运动平台是光刻机精密机械系统的核心组成部分。它需要实现纳米级别的精度控制，以确保芯片制造的精度和质量。例如，在光刻过程中，硅片需要在运动平台上进行精确的移动和定位，其精度要求达到几纳米甚至更高。这就需要使用高精度的电机、导轨和传感器等部件，同时还需要采用先进的控制算法和反馈系统来实现高精度的运动控制。

3.3.2 高速稳定运行

光刻机的机械系统需要在高速运行的同时保持稳定，以确保光刻过程的准确性和可靠性。特别是对于极紫外(EUV)光刻机而言，硅片的曝光时间非常短，只有几毫秒甚至更短。这就要求机械系统能够在极短的时间内完成高精度的运动和定位，同时还要保证系统的稳定性和可靠性。

3.3.3 国内外研究进展

在精密机械技术方面，国内外研究机构和企业都取得了显著进展。例如，ASML公司开发的双工作台系统能够实现纳米级的定位精度，极大地提高了光刻机的生产效率和精度。国内方面，上海微电子装备(集团)股份有限公司在精密机械技术方面也取得了重要突破，成功研制出90nm制程的光刻机，标志着国产光刻机在精密机械技术上的重要进展。

3.3.4 研究难点与突破

精密机械技术面临的最大挑战之一是如何在高速运动中实现纳米级的定位精度。这需要解决多个技术难题，如高精度运动控制、振动抑制、热变形控制等。为了解决这些问题，研究人员采用了多种创新技术，如空气轴承、主动隔振系统、温度控制系统等。这些技术的综合应用使得精密机械系统能够满足光刻机对高精度、高速度和高稳定性的要求。

3.3.5 未来发展

随着光刻技术向更高精度发展，精密机械技术也将面临更大挑战。未来的研究重点可能包括：

开发更高精度的运动控制系统
研究新型材料和结构设计，以提高机械系统的稳定性和精度
探索智能化和自适应技术，以实现更灵活和可靠的精密机械系统

这些研究方向将有助于推动光刻机技术的进一步发展，为更高精度、更高效率的芯片制造提供关键技术支持。

3.6 控制系统

在光刻机系统的研究中，控制系统一直是一个关键的难点和焦点。特别是在2014年至2024年的十年间，控制系统在光刻机系统中面临了诸多技术挑战，同时也取得了一些突破性进展。

3.6.1 高精度运动控制

控制系统的核心挑战之一是实现高精度运动控制。这涉及到掩模台和工件台的同步伺服性能，直接影响光刻机的整体技术指标。研究表明，掩模台和工件台需要在耦合动力学和复杂内外部干扰条件下兼顾高动态和超精密运动，这是一个极具挑战性的控制问题。

为了解决这个问题，研究人员提出了多种控制策略：

解耦控制 ：通过数学模型和控制算法分离各个自由度的运动，提高独立控制精度。
反馈控制 ：利用高精度传感器实时监测运动状态，及时调整控制指令。
前馈控制 ：预测运动轨迹，提前施加控制力，补偿预期误差。
协同控制 ：优化掩模台和工件台的运动关系，实现更好的同步效果。

3.6.2 自适应控制系统

在控制系统的研究方面，一项值得关注的进展是中国科学技术大学孙海定教授团队开发的自适应控制系统。他们提出的系统具有 光能量自监测、自校准、自适应能力 ，并将其成功应用于新型无掩膜深紫外光刻技术中。这项技术首次将深紫外微型发光二极管(micro-LED)阵列作为光源应用于无掩膜深紫外光刻技术，为实现高精度深紫外光刻提供了一种新的路径和方法。

该自适应控制系统的核心在于其三维垂直集成的深紫外micro-LED阵列。这种结构允许LED和探测器之间的“光子互连与集成”，实现了高效的光信号传输。通过外部电路反馈系统，系统可以实时监测和调节LED阵列的光输出能量密度，确保长期稳定运行。

3.6.3 国内研究进展

在国内，上海微电子装备(集团)股份有限公司在控制系统方面也取得了重要进展。他们成功研制出90nm制程的光刻机，标志着国产光刻机在控制系统技术上的重要突破。这台光刻机采用了先进的控制系统，实现了高精度的运动控制和良好的工艺稳定性。

尽管在控制系统方面取得了一些进展，但中国光刻机技术与国际先进水平相比仍有较大差距。特别是在极紫外(EUV)光刻机的控制系统方面，中国尚未实现突破。EUV光刻机的控制系统需要处理更复杂的光学系统和更严格的精度要求，这对中国的控制系统研究提出了更大的挑战。

四.研究热点

4.1 EUV技术

在光刻机系统的研究中，极紫外(EUV)技术一直是最重要的研究热点之一。自2004年以来，EUV技术在光刻机系统中取得了突破性进展，特别是在光源效率和系统性能方面。

4.1.1 BAT激光器技术

2024年，美国劳伦斯利弗莫尔国家实验室(LLNL)开发的大孔径铥(BAT)激光器技术为EUV光刻技术带来了革命性突破。这种新型激光器的效率是目前ASML EUV光刻机中使用的二氧化碳(CO2)激光器的10倍，有望在未来取代现有的CO2激光器。

BAT激光器的核心优势在于其高效率和优异的热管理性能。与传统的CO2激光器相比，BAT激光器在2微米波长下的工作特性可以显著提高等离子体到EUV的转换效率。此外，BAT激光器采用的二极管泵浦固态技术提供了更好的整体电气效率和热管理。

4.1.2 EUV光源效率

EUV光源效率的提升对于光刻机性能的改善至关重要。当前一代低数值孔径(Low NA)EUV和下一代高数值孔径(High NA)EUV光刻系统面临的主要问题之一是极高的功率消耗，分别为1,170千瓦和1,400千瓦[2]。这种高能耗主要源于EUV光刻设备需要使用高能激光脉冲蒸发微小锡滴，以产生13.5nm的EUV光线。这一过程需要大功率激光器和冷却系统，能耗巨大。

BAT激光器技术的引入有望彻底改变这一局面。通过提高EUV光源效率，不仅可以显著降低光刻机的能耗，还能提高生产效率。这为新一代“beyond EUV”的光刻系统铺平了道路，这些系统有望实现更快、更低功耗的芯片生产。

4.1.3 国内研究进展

在国内，清华大学微电子研究所也在EUV光源技术方面取得了重要进展。他们开发的一种新型EUV光源系统采用了 高频等离子体放电技术 ，能够在较低功率下产生稳定的EUV光束。这项技术的核心在于使用高频交流电源驱动等离子体放电，通过优化放电参数和等离子体结构，实现了EUV光的高效产生。虽然与国际先进水平相比仍有差距，但这一成果为国产EUV光源技术的发展提供了新的思路和方向。

4.1.4 未来发展方向

EUV技术的未来发展将聚焦于提高光源效率、改善系统性能和降低成本。除了BAT激光器技术外，研究人员还在探索其他新型光源，如 高谐波产生(HHG)技术 和 自由电子激光(FEL)技术 [4]。这些新兴技术有望进一步提高EUV光源的效率和稳定性，为更高精度的光刻机开发奠定基础。

此外，EUV技术在 多重曝光 和 计算光刻 方面的应用也是未来的研究热点。这些技术有望进一步提高光刻机的分辨率和生产效率，推动半导体产业向更高集成度和更高效生产的方向发展。

4.2 多重曝光

多重曝光技术是光刻机系统中的一项重要研究热点，旨在通过多次曝光来实现更高精度的图形转移。在2004年至2024年的二十年间，这项技术取得了显著进展，为提高光刻机的分辨率和生产效率做出了重要贡献。

多重曝光技术的基本原理是在同一层光刻胶上进行多次曝光，每次使用不同的掩模版。这种方法可以实现更高的分辨率和更复杂的图形结构。例如，通过两次曝光可以实现50nm 1:1的线条，每次曝光只需分辨周期为200nm的图案。这种方法的优势在于可以优化每次曝光的照明条件，同时简化了工艺流程。

然而，多重曝光技术也面临一些挑战：

空间对比度要求高 ：曝光系统需要提供较高的空间图像对比度，以防止不需要曝光的区域因累积光强过高而导致光刻胶被显影掉。
光刻胶非线性响应 ：光刻胶对曝光能量的反应必须是非线性的，以确保叠加效应最小化。

在多重曝光技术的研究方面，国内外学者进行了广泛探索。例如，Aaron Hand在其2007年的论文中详细讨论了双重曝光技术在填补光刻技术鸿沟中的应用。他指出，双重曝光技术可以在不使用EUV光源的情况下实现高精度的图形转移，为32nm及以下节点的光刻提供了可行的解决方案。

国内研究机构也在这方面取得了重要进展。中科院微电子研究所开发了一种基于多重曝光的高深宽比刻蚀技术，可以实现10纳米以下特征尺寸图形的加工。这项技术通过多次曝光和刻蚀，结合高深宽比刻蚀工艺，实现了纳米级图形的精确制备。这种方法虽然在效率上可能不如EUV光刻机，但对于某些特殊应用场景和中小规模生产具有重要意义。

多重曝光技术的发展为光刻机系统提供了新的解决方案，特别是在EUV技术尚未完全成熟的背景下。它不仅提高了分辨率，还为复杂图形的实现提供了可能。然而，随着技术节点的不断缩小，多重曝光技术也面临着新的挑战，如对准精度要求更高、工艺复杂性增加等。未来的研究方向可能包括：

进一步提高对准精度
优化工艺流程
开发新材料
提升设备性能

这些努力将有助于推动多重曝光技术在更高精度光刻机中的应用，为半导体产业的发展做出重要贡献。

4.3 计算光刻

计算光刻是光刻机系统中的一个重要研究热点，其发展历程可以追溯到20世纪80年代。随着集成电路技术节点的不断缩小，计算光刻在光刻工艺研发中的地位日益突出。特别是在2010年左右，随着光照条件和掩模图形协同优化技术以及反演光刻技术的出现，计算光刻被推向了一个新的高峰。

计算光刻的核心思想是使用计算机模拟和仿真光刻过程中的光学和化学反应。这种方法可以帮助工程师优化光刻工艺参数，提高分辨率和工艺窗口。随着技术节点的推进，计算光刻模型变得越来越复杂，所需的计算时间也随之增加。为此，研究人员开发了多种快速计算方法，如 压缩感知 和 贝叶斯压缩感知 技术，以提高计算效率。

在计算光刻的研究方面，国内高校和研究机构取得了重要进展。例如，北京理工大学李艳秋教授团队在2024年出版的《先进计算光刻》一书中，介绍了他们在矢量计算光刻、快速-全芯片计算光刻和高稳定-高保真计算光刻等方面的研究成果。这些技术能够实现快速-高精度-全曝光视场-低误差敏感度的高性能计算光刻。

计算光刻技术的发展为光刻机系统性能的提升提供了强有力的支持。它不仅提高了分辨率，还优化了工艺流程，降低了成本。随着技术的不断进步，计算光刻将在未来的光刻机发展中扮演越来越重要的角色，为更高精度、更高效率的芯片制造提供关键技术支持。

五.重大突破

5.1 分辨率提升

在光刻机系统的发展历程中，分辨率的提升一直是推动技术进步的核心驱动力。2004年至2024年的二十年间，光刻机系统在分辨率提升方面取得了显著进展，尤其在极紫外(EUV)光刻技术领域。

5.1.1 EUV光刻技术

随后几年，ASML不断改进其EUV技术，推出了一系列性能更优的产品。2018年，ASML推出了新一代EUV光刻机NXE:3400C，将分辨率进一步提升至 22纳米以下 。这一进步不仅提高了分辨率，还大幅提升了生产效率。这款光刻机每小时可处理多达 125片晶圆 ，比上一代产品提升了约30%。

5.1.2 浸润式光刻技术

除EUV技术外，浸润式光刻技术也在这一时期取得了重要进展。2004年，ASML推出了其首款浸润式光刻机XT:1700i，将ArF光刻机的分辨率提升至 65纳米以下 。这种技术通过在投影物镜和晶圆之间填充高折射率液体（通常是水），有效缩短了实际工作波长，从而提高了分辨率。

5.1.3 国内研究进展

在国内，中科院光电技术研究所研发的超分辨光刻机也取得了突破性进展。这种新型光刻机采用了独特的技术路线，能够在较粗糙的光源条件下实现高精度的光刻效果。研究人员通过突破高均匀性照明、超分辨光刻镜头、纳米级分辨力检焦以及间隙测量和超精密等关键技术，形成了一种绕开传统光刻机技术的新模式。

5.1.4 多重曝光技术

值得注意的是，多重曝光技术在这一时期也取得了重要进展。研究人员开发了多种配套工艺，如高深宽比刻蚀和多重图形技术。这些技术可以通过多重曝光的方式，实现 10纳米以下特征尺寸图形的加工 。这种方法虽然在效率上可能不如传统EUV光刻机，但对于某些特殊应用场景和中小规模生产具有重要意义。

这些技术突破为光刻机系统分辨率的持续提升奠定了坚实基础，推动了半导体产业向更高集成度和更高效生产的方向发展。

5.2 量产效率

在光刻机系统的发展历程中，量产效率的提升一直是推动技术革新的关键动力。2004年至2024年的二十年间，光刻机系统在量产效率方面取得了显著突破，尤其体现在曝光速度和吞吐量的大幅提升上。

5.2.1 ASML的EUV光刻机

2014年，ASML推出了其首款商用EUV光刻机NXE:3300B，标志着EUV技术正式进入大规模量产阶段。这款光刻机不仅实现了38纳米以下的分辨率，更重要的是大幅提高了生产效率。NXE:3300B每小时可处理多达 90片晶圆 ，相比之前的DUV光刻机有了显著提升。

随后，ASML不断优化其EUV技术，推出了性能更优的产品。2018年，ASML推出了新一代EUV光刻机NXE:3400C，将生产效率进一步提升。这款光刻机每小时可处理多达 125片晶圆 ，比上一代产品提升了约30%。这一突破性进展大大提高了芯片的生产效率，为半导体产业的快速发展提供了强有力的支撑。

5.2.2 Nikon的ArF浸没式光刻机

除ASML外，其他光刻机制造商也在量产效率方面取得了重要进展。2023年，Nikon推出了其最新的ArF浸没式光刻机NSR-S636E。这款光刻机通过全面提高吞吐量和优化日常生产力，与现有型号相比，将 整体产量提高了10-15% 。这一提升主要归功于其采用的增强型iAS(inline Alignment Station)系统，该系统可以在曝光前执行复杂的晶圆多点测量，从而提高测量晶圆翘曲和变形的精度。这种创新系统不仅提高了过程的稳健性，还提供了卓越的覆盖性能，同时保持了最大的光刻机吞吐量。

5.2.3 国内研究进展

在国内，上海微电子装备(集团)股份有限公司在量产效率方面也取得了重要突破。他们成功研制出90nm制程的光刻机，标志着国产光刻机在量产效率上的重要进展。这款光刻机采用了先进的控制系统和优化的工艺流程，实现了较高的生产效率和良好的工艺稳定性。

这些技术突破为光刻机系统量产效率的提升奠定了坚实基础，推动了半导体产业向更高集成度和更高效生产的方向发展。随着技术的不断进步，预计未来光刻机的量产效率还将有更大的提升空间，为半导体产业的快速发展提供更强有力的支撑。

5.3 成本控制

在光刻机系统的发展历程中，成本控制一直是一个关键的研究热点。2004年至2024年的二十年间，研究人员在光刻机系统成本控制方面取得了显著进展，尤其在简化光学系统和提高能源效率方面。

5.3.1 双镜片投影物镜系统

2024年，一项具有突破性的研究成果为光刻机系统成本控制开辟了新途径。研究人员提出了一种 简化版的双镜片投影物镜系统 ，相较于传统的六镜片极紫外投影物镜系统，极大地降低了成本和能源需求。这种创新设计不仅能显著降低极紫外光源的输出功率需求，还能提高系统的整体效率。

具体而言，这种简化版系统将极紫外光源的输出功率需求降至原来的十分之一。以每小时处理100片晶圆的标准计算，所需的EUV光源功率仅为20瓦[17]。这一突破性进展有望大幅降低光刻机的运营成本，同时提高能源效率。

5.3.2 照明系统优化

此外，研究人员还对该系统的照明系统进行了优化。通过在衍射锥两侧引入两个窄圆柱形反射镜，实现了平均法向照明，有效减少了光刻掩膜的三维效应[17]。这种设计不仅简化了照明系统，还提高了空间分辨率，为高精度光刻提供了有力支持。

5.3.3 系统性能

在性能方面，这种简化系统表现出色：

图像缩小系数：x5
物像距离：2000毫米
使用曲面掩模后物像距离：1500毫米
分辨率：24纳米（20毫米视场）

这些参数表明，即使在简化设计的前提下，该系统仍能保持较高的性能水平。

5.3.4 应用场景

值得注意的是，这种简化版光刻机系统特别适用于移动终端应用的小尺寸芯片生产和最新的chiplet芯片技术[17]。这为特定细分市场提供了一种更具成本效益的选择，有望推动这些领域的创新发展。

这项研究成果为光刻机系统的成本控制提供了新的思路。通过简化光学系统和优化照明设计，不仅降低了设备的初始投资成本，还显著提高了能源效率，有望在长期运营中节省大量成本。这种创新方法为光刻机技术的可持续发展开辟了新途径，为半导体产业的成本控制和绿色发展做出了重要贡献。

六.未来十年方向

6.1 高NAEUV

在光刻机系统的发展历程中，高数值孔径(High-NA)极紫外(EUV)技术一直是推动分辨率提升的关键方向。2024年至2034年的十年间，这一领域取得了突破性进展，为光刻机系统性能的飞跃奠定了坚实基础。

6.1.1 ASML的EXE:5200光刻机

2024年，ASML推出了其最新的High-NA EUV光刻机EXE:5200。这款光刻机采用了 0.55的数值孔径 ，实现了 8nm线宽 的突破性进展。这一成果不仅展示了High-NA EUV技术的巨大潜力，更为未来更先进节点的芯片制造铺平了道路。

EXE:5200光刻机的核心技术突破主要体现在以下几个方面：

高精度光学系统 ：通过优化光学设计和制造工艺，实现了0.55的高数值孔径，大幅提高了分辨率。
先进光源技术 ：采用改进的激光等离子体(LPP)光源，提高了光源的稳定性和效率。
精密机械系统 ：开发了全新的双工作台系统，实现了纳米级的定位精度。
智能控制系统 ：引入了自适应控制系统，能够实时调整光刻参数，提高工艺稳定性。

6.1.2 国内研究进展

在国内，清华大学微电子研究所也在高NA EUV技术方面取得了重要进展。他们开发的一种新型EUV光源系统采用了 高频等离子体放电技术 ，能够在较低功率下产生稳定的EUV光束。这项技术的核心在于使用高频交流电源驱动等离子体放电，通过优化放电参数和等离子体结构，实现了EUV光的高效产生。虽然与国际先进水平相比仍有差距，但这一成果为国产高NA EUV光源技术的发展提供了新的思路和方向。

6.1.3 未来发展方向

高NA EUV技术的未来发展将聚焦于进一步提高分辨率和改善系统性能。ASML已经制定了雄心勃勃的路线图，计划在2030年推出 Hyper-NA EUV光刻机 ，其数值孔径将达到0.75。这一技术突破有望实现更高分辨率的图案化及更小的晶体管特征，为2埃米以下制程节点的芯片制造提供关键支持。

然而，高NA EUV技术的发展也面临着诸多挑战：

如何在提高分辨率的同时保证系统的稳定性和生产效率
如何解决高NA光学系统带来的复杂性和成本问题
如何应对更高精度要求带来的机械和控制系统挑战

这些问题将是未来十年高NA EUV技术发展的关键研究方向。

6.2 纳米压印

在光刻机系统的发展历程中，纳米压印技术作为一个新兴的研究方向，正逐渐展现出其独特的优势和潜力。2024年至2034年的十年间，纳米压印技术在光刻机系统中取得了显著进展，为高精度、低成本的纳米级图形复制提供了新的解决方案。

6.2.1 日本佳能公司的突破

2024年，憋了好长一段时间的日本佳能公司推出了全球首个纳米压印半导体制造设备FPA-1200NZ2C。这款设备展现了纳米压印技术在半导体集成电路制造领域的巨大潜力。FPA-1200NZ2C的特点如下：

最小线宽：14nm
相当于芯片节点：5nm
潜在能力：通过改进模具，可能实现2nm先进节点的生产

这一突破性进展不仅展示了纳米压印技术的高精度，还凸显了其在成本和能耗方面的优势。与传统光刻技术相比，纳米压印技术具有以下优势：

更低的设备成本
更低的运行能耗
更简单的工艺流程

这些特点使得纳米压印技术在特定应用领域，如LED、AR/VR、光学器件和生物医学检测等，展现出强劲的竞争力。

6.2.2 国内研究进展

在国内，北京大学微电子学院在纳米压印技术方面取得了重要进展。他们开发了一种基于 微流控的纳米压印系统 ，能够实现大面积、高精度的纳米结构复制。这项技术的核心在于利用微流控技术精确控制压印过程中的压力和温度，从而提高压印的精度和均匀性。研究人员通过优化压印参数，成功实现了 5nm以下的线宽精度 ，为国产纳米压印技术的发展提供了新的思路。

6.2.3 未来发展方向

纳米压印技术的未来发展将聚焦于提高分辨率、改善生产效率和扩展应用范围。研究人员正在探索新型材料和结构设计，以实现更高精度的压印。同时，结合人工智能和大数据分析技术，有望开发出更智能、更高效的纳米压印系统。这些进展将推动纳米压印技术在光刻机系统中的应用，为半导体产业提供一种新的、具有竞争力的制造方案。

6.3 新型光源

在光刻机系统的发展历程中，新型光源技术一直是推动性能提升的关键驱动力。2004年至2024年的二十年间，研究人员在这一领域取得了显著进展，为光刻机系统性能的全面提升奠定了坚实基础。

6.3.1 超连续谱激光技术

超连续谱激光技术作为一种新兴的光源技术，在光刻机系统中展现出了巨大潜力。2024年，中国计量大学傅继澎团队在Small Structures期刊上发表的研究成果引起了广泛关注。他们创新性地采用Ce³⁺与Nd³⁺共掺杂策略，针对SrS基近红外发光材料进行深度优化。通过精心构建Ce³⁺至Nd³⁺的能量传递通道，不仅显著提升了材料的发光效率，还增强了其热稳定性，为近红外光源的稳定性与可靠性探索出了一条新路径。

这项研究的核心突破在于实现了 1070 nm波长的高效近红外发光 。这一波长范围恰好填补了当前近红外光源技术的空白，为近红外荧光转换发光二极管(pc-LED)技术的发展提供了关键支持。研究人员通过系统的实验和理论分析，揭示了掺杂离子对晶格结构的影响及其如何减弱热淬灭效应、提升内部量子效率。这些发现不仅深化了对稀土掺杂发光材料物理特性的理解，更为设计未来高效稳定的近红外光源材料提供了宝贵的理论指导与实践方向。
