群脉冲测试

安规测试之-群脉冲测试（EFT）

目的

验证电子设备对感性负载切换、继电器触点弹跳或者高压开关切换等引起的瞬时扰动的抗干扰能力

单个脉冲的能量是很小的，不会对设备造成影响，但是如果多个脉冲组成的脉冲群，它产生的干扰信号会对我们的设备线路结电容进行充电，当它的能量积累到一定程度的时候，它就会引起我们整个设备的误动作。

脉冲群发生器

大概就长这样

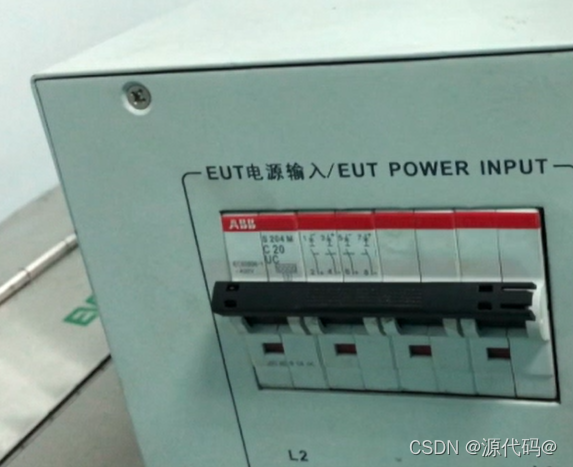

EUT的电源打开，我们的EUT才有一个电源输入

测试标准

1. GB17626.4-2008
2. IEC61000-4-4-2004

国标测试中分为五个等级：500V、1Kv、2Kv、4Kv、开放等级（客户指定），这几个等级是针对电源口的。
I/O口（信号口和数据口）也有等级：250V、500V、1Kv、2Kv、开放等级

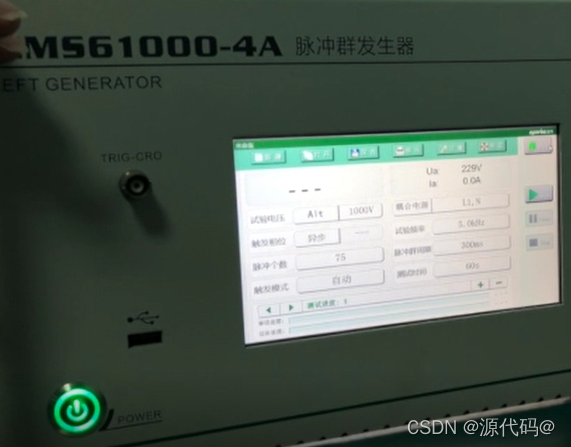

参数调整

耦合电源的输出方式：2pin的插头的话就选L1和N，3pin插头的话就选L1、N、PE

参数设置好了以后，就按右上角的EUT开关，然后按运行Run就可以自动测试了

注意事项

1. 测试过程中要打开同轴测试
2. 测试过程中测试产品的主要功能有没有损坏
3. 触摸设备显示屏，看有没有跳点现象
4. 观察有没有闪屏、雪花、关机、自动重启等现象

±2KV脉冲群测试时：
1、触屏不会乱跳，屏幕不会闪屏，其中手指同轴（X轴或Y轴）时出现跳点是正常的；
2、摄像头拍照录影正常，不会出现相机掉线或无法连接等报错；
3、打印功能正常，不出现打印机无法连接和打印内容错乱等异常；
4、以太网功能正常，不出现PING过程中掉线和掉线后不能恢复异常；
备注：单项测试需按被测终端实际成品而定
