数电中的各类触发器

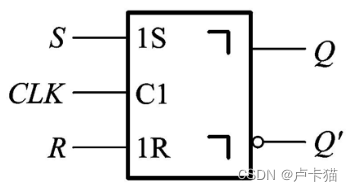

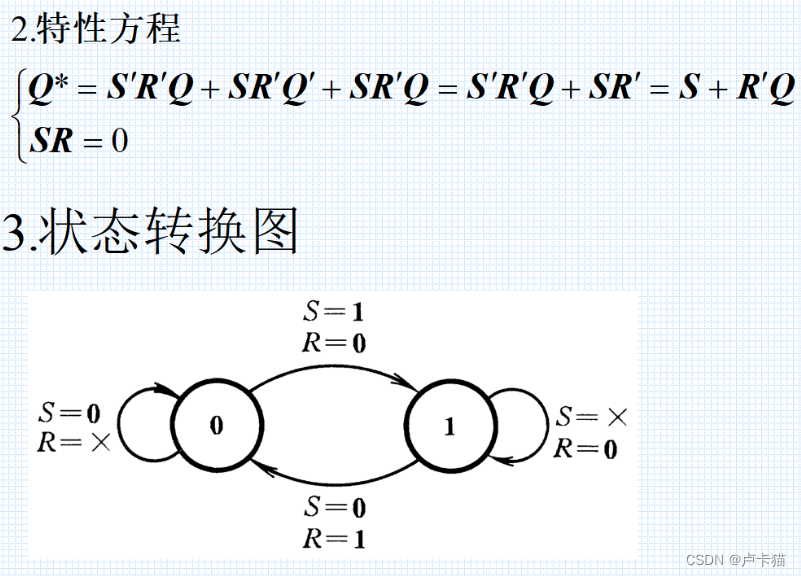

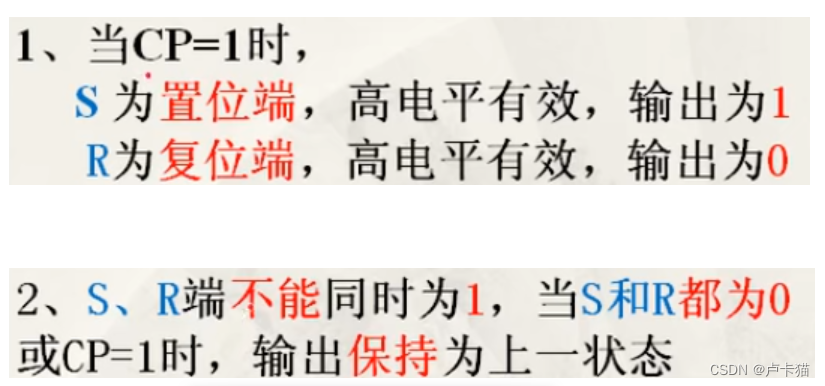

1.RS触发器

RS触发器为典型的电平式触发器，基本结构是由两个与非门的输入、输出端交叉连接而成。 一定要牢记RS触发器的约束条件：R+S=1

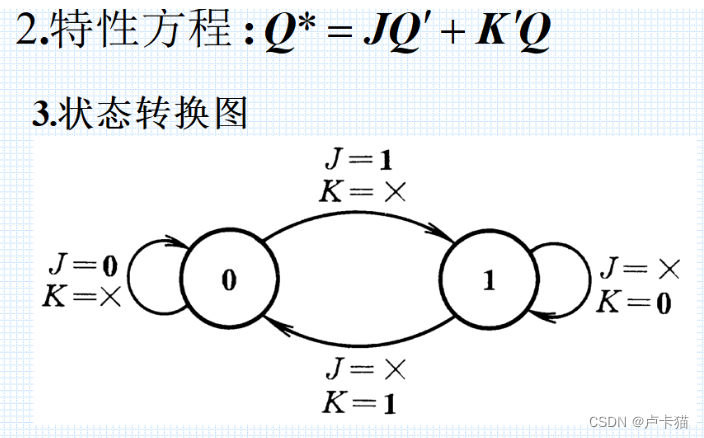

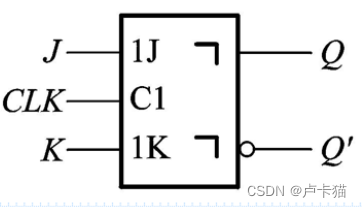

2.JK触发器

JK触发器属于脉冲触发方式，触发翻转只在时钟脉冲的负跳变沿发生，严格上来说，T触发器其实是JK触发器的一种特殊类型。

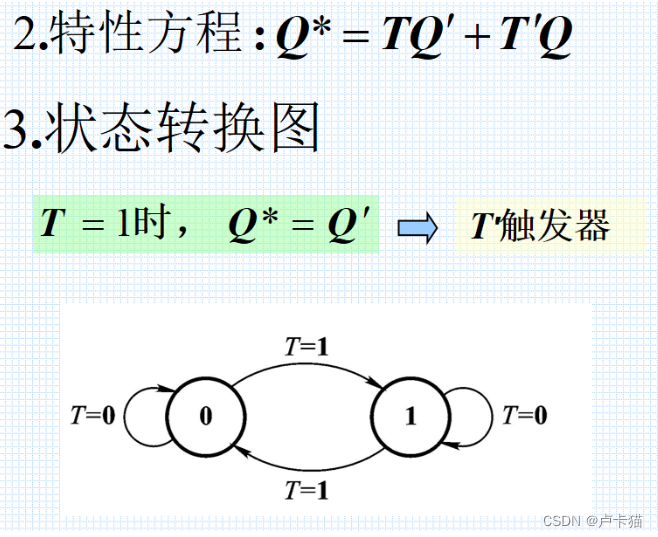

3.T触发器

T触发器是在数字电路中，凡在CP时钟脉冲控制下，根据输入信号T取值的不同，具有保持和翻转功能的触发器，即当T=0时能保持状态不变，当T=1时一定翻转的电路。

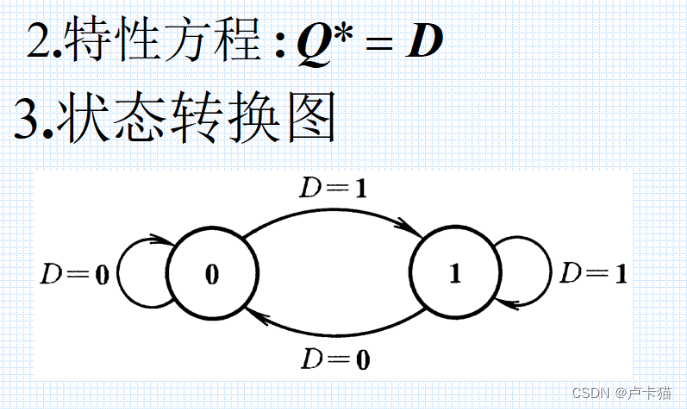

4.D触发器

D触发器就是典型的边沿触发器（边沿触发的D触发器也是抗干扰能力最强的）
