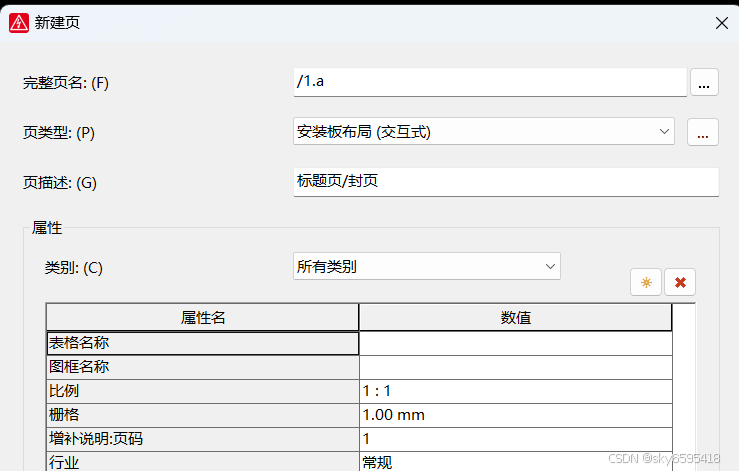

1:先新建一个安装板布局图
在这里插入图片描述

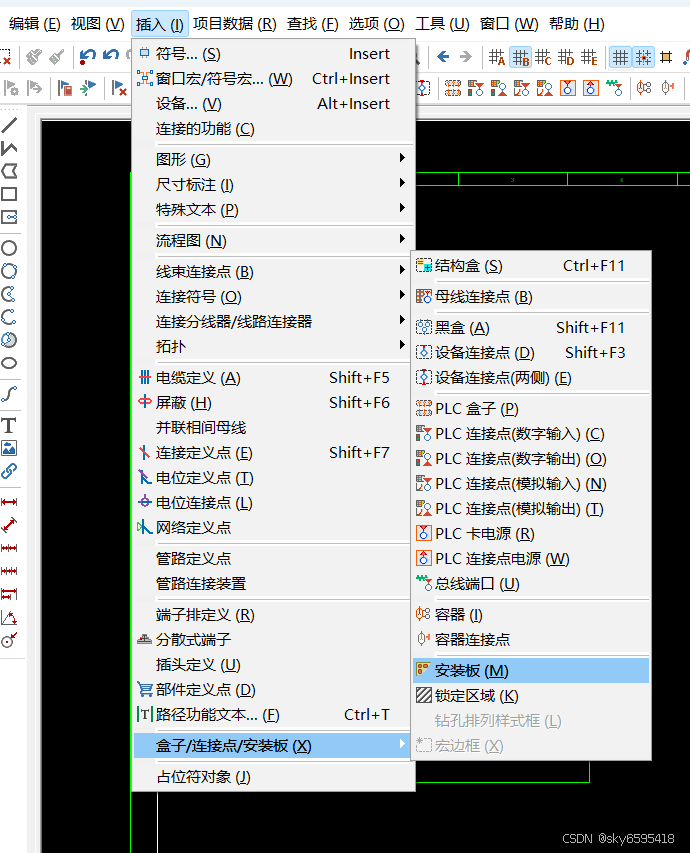

2:插入–>安装板–>安装板
在这里插入图片描述

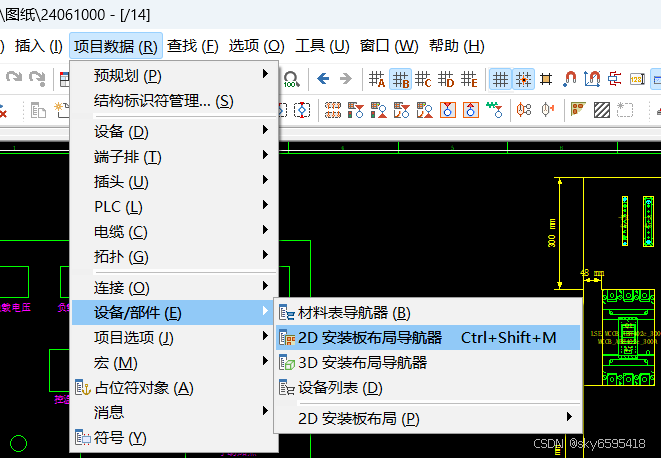

3:项目数据–>设备/部件–>2D导航器

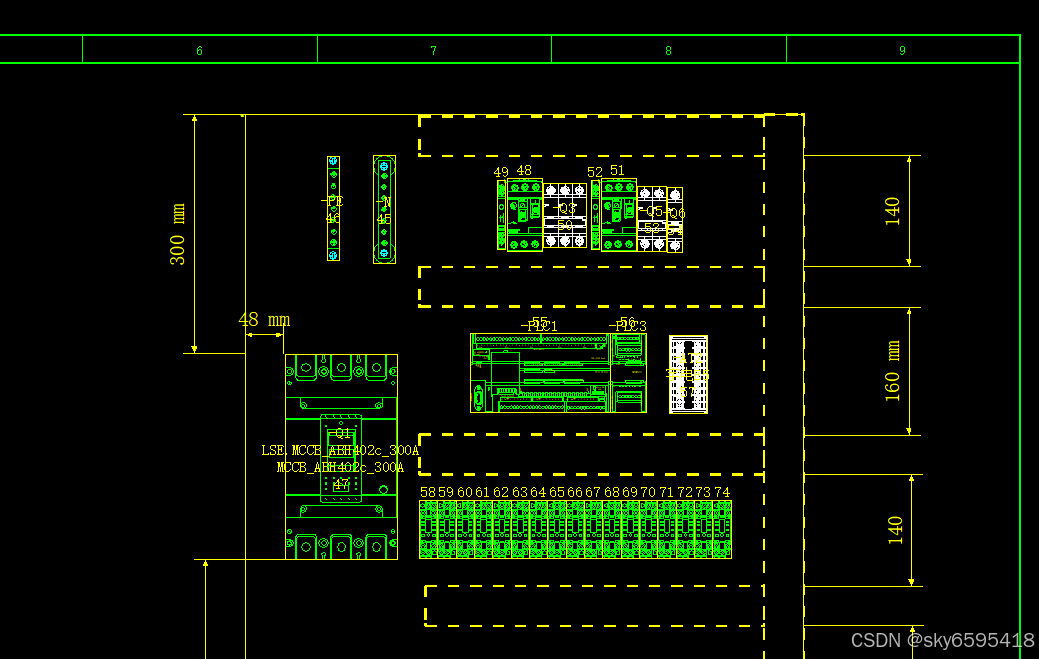

就可以拖动部件到安装板里面了

在这里插入图片描述
在这里插入图片描述
