ADS中的DAC控件可以用于为元件定义随频率变化的参数，如放大器的随频率变化的增益，端口随频率变化的阻抗，等等。来看看怎么使用吧。

1. 在S参数仿真中使用DAC控件

首先，以一个S参数仿真的例子来介绍DAC控件的使用。在这个例子里，我们使用DAC控件为端口定义随频率变化的阻抗，通过这个例子，我们可以了解DAC控件的设置过程和工作原理。

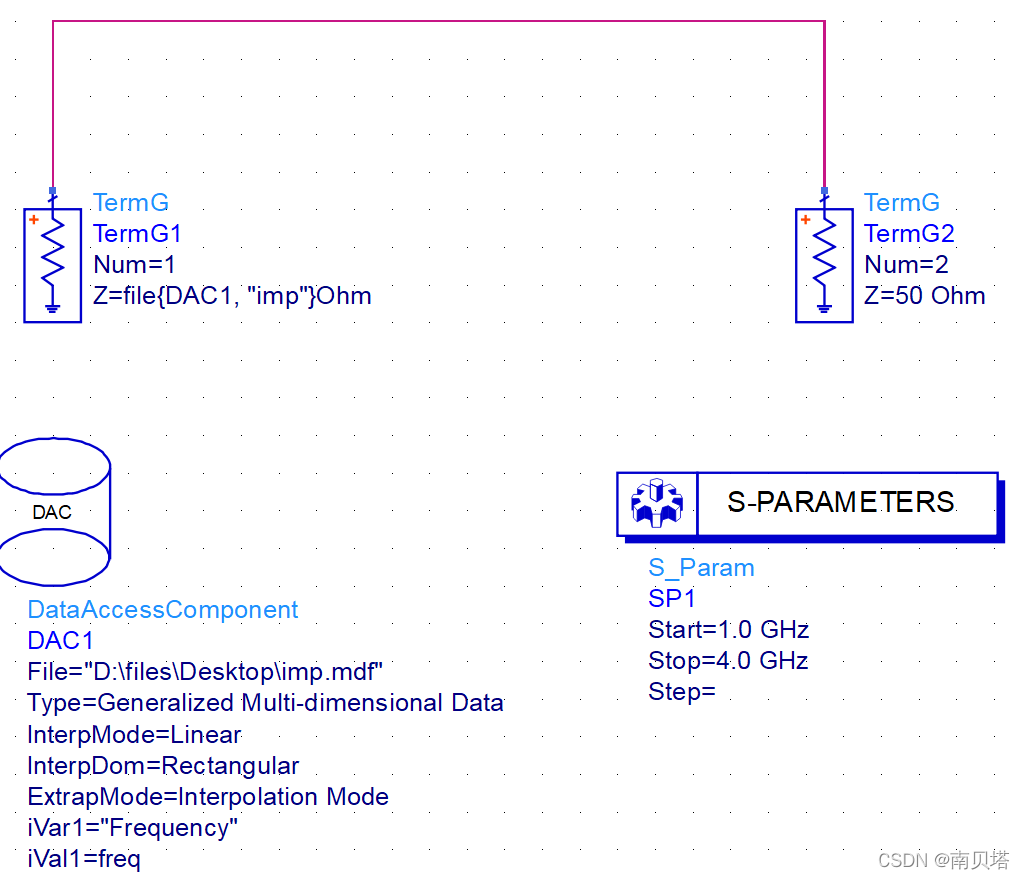

先给出完成的原理图。在这个原理图中，我们控件DAC1为端口TermG1定义不同频段的端口阻抗。

现在介绍DAC控件设置的步骤。

1.1 准备mdf格式文件

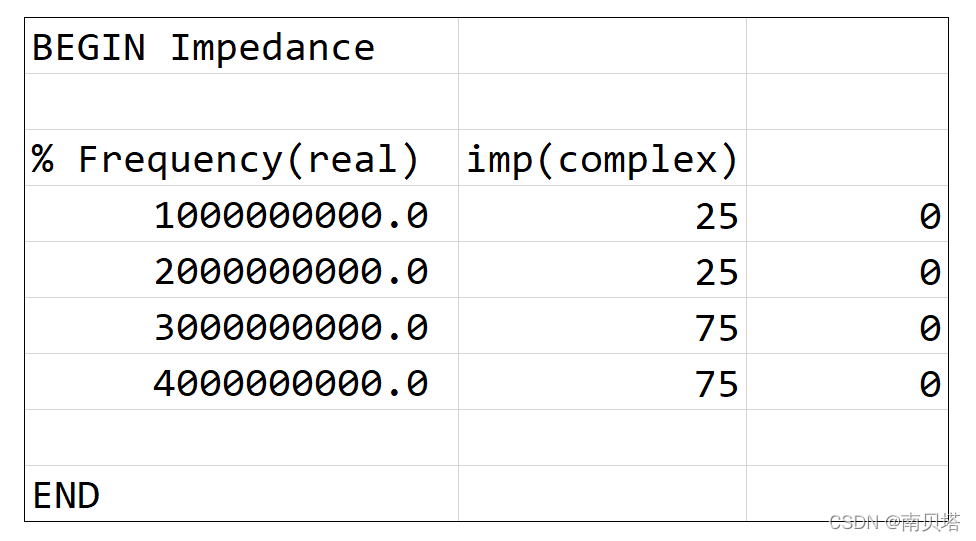

DAC控件需要读取mdf格式的文件。在本例子中，DAC控件所读取文件的数据内容如下：

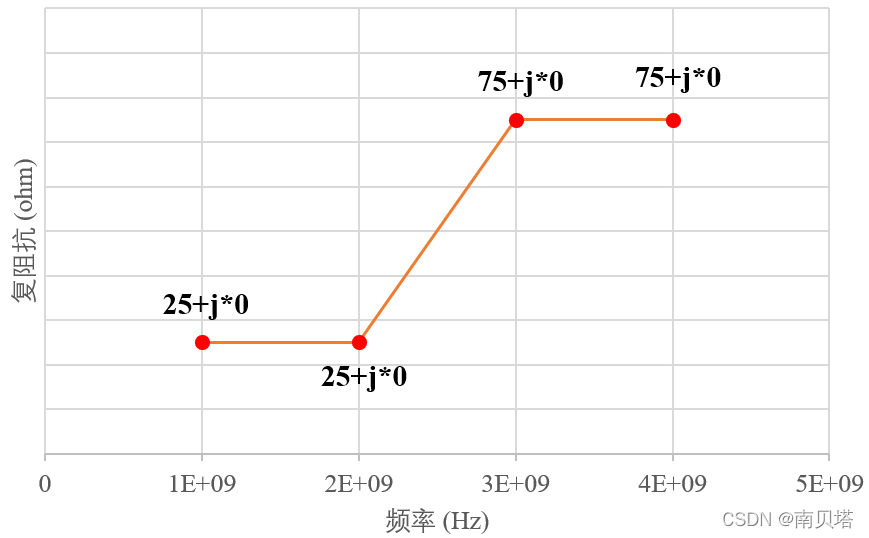

这些数据的含义是：在表示复阻抗-频率关系的坐标系中，绘制频率为1 GHz、阻抗为25+j*0 ohm的点(1E9, 25+j*0)，同理绘制其他三个点。然后将这四个点用直线连接起来，从而形成1-4 GHz频率范围内的复阻抗与频率的一一对应关系：

当频率为1-2 GHz时，阻抗为25 + j*0 Ω；
当频率为2-3 GHz时，阻抗则从25 + j*0 Ω线性变化至75 + j*0 Ω；
当频率为3-4 GHz时，阻抗为75 + j*0 Ω。

制作mdf格式文件时，可先在excel中录入数据，然后将数据内容复制至txt文件中，最后将txt文件的后缀由“.txt”重命名为“.mdf”即可生成mdf文件。

关注公众号「南贝塔」，后台回复「0004」获取mdf格式文件模板。

1.2 在原理图中设置DAC控件

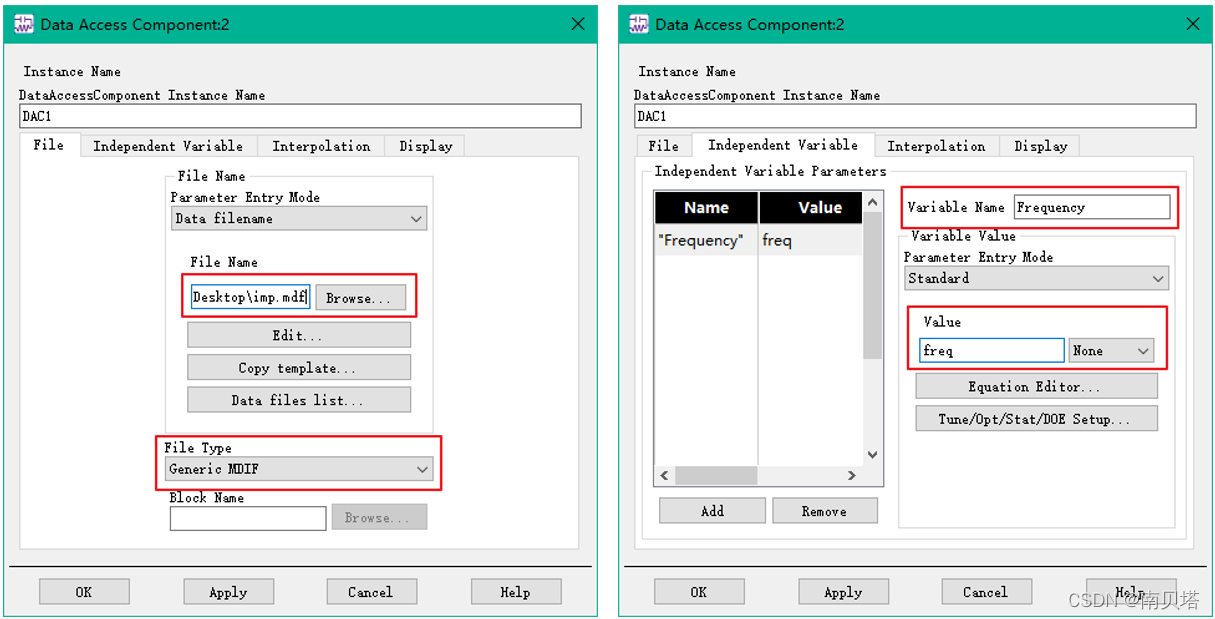

准备好mdf文件之后，我们在原理图中双击DAC控件进行设置。在“File”选项卡中，选择mdf文件路径，并将File类型设置为“Generic MDIF”。在“Independent Variable”选项卡设置自变量，自变量名称“Variable Name”设置为mdf文件中频率的名称，即“Frequency”；而自变量数值“Value”设置为电路中扫描的变量，由于在S参数仿真中默认扫描频率，无需设置扫描变量，因此设为“freq”，可以认为这是软件默认的频率扫描变量名称。

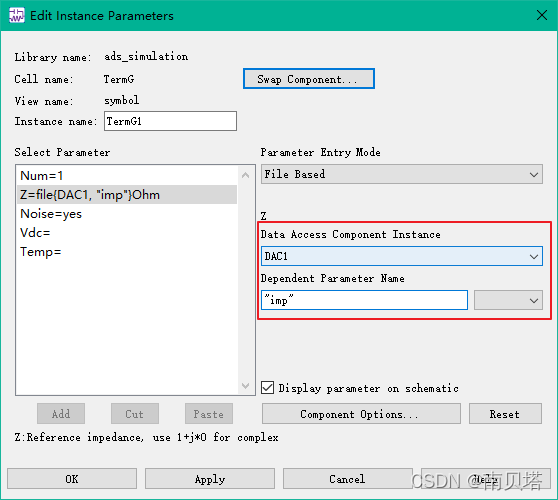

除了DAC控件的设置外，还需要设置端口与DAC控件绑定。双击TermG控件进入设置，将Z参数设置为“File Based”模式，然后选择绑定的DAC控件名称，并设置因变量名称为mdf文件中阻抗的名称，即“imp”。

经过上述DAC控件和端口的设置后，DAC控件的运行逻辑是：

电路对freq数值进行扫描，将freq的扫描数值赋予控件DAC1的自变量Frequency。
DAC控件查找mdf文件，根据自变量Frequency的数值查找相应的因变量imp的数值。
因变量imp数值赋予端口阻抗Z，从而实现端口阻抗Z随freq变化。

1.3 查看仿真结果

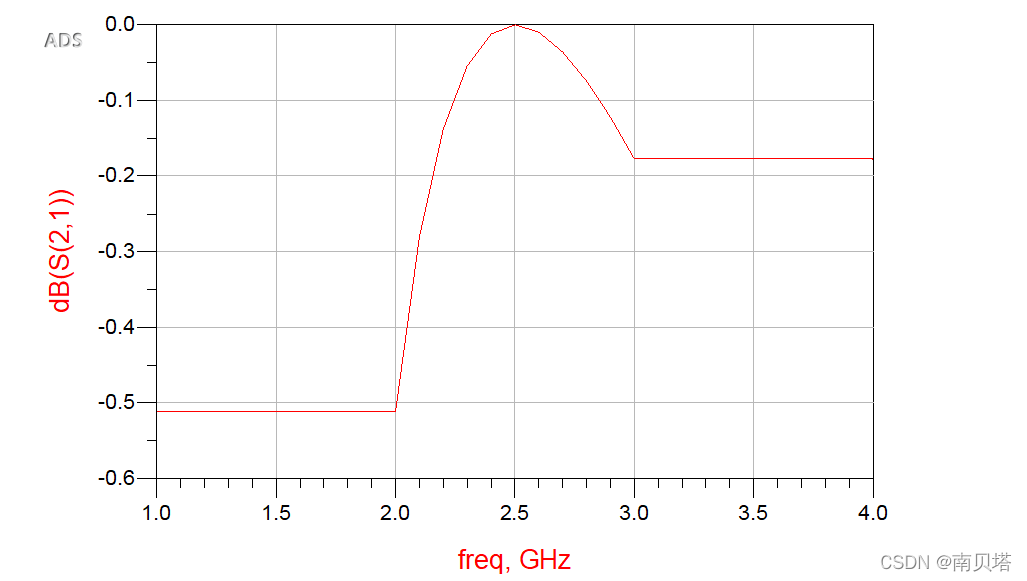

经过我们的设置，端口2的阻抗恒为50 Ω，而端口1的阻抗受DAC控件控制，随频率变化。现在来看看本例子的原理图的S参数仿真结果。

在1-2 GHz，Z1 = 25 Ω，Z2 = 50 Ω，S21 = -0.512 dB；
在3-4 GHz，Z1 = 75 Ω，Z2 = 50 Ω，S21 = -0.177 dB；
在2-3 GHz，Z1从25 Ω变化至75 Ω，S21在中点2.5 GHz处达到最大值0 dB，即此时两个端口阻抗匹配，表明此时Z1 = 50 Ω。

回顾我们设置的Z1端口阻抗，当频率为2-3 GHz时，阻抗则从25 + j*0 Ω线性变化至75 + j*0 Ω，在2.5 GHz处恰好为50 Ω。这验证了上述阻抗是线性变化的。

2. 在谐波平衡仿真中使用DAC控件

在HB仿真中也可以使用DAC控件。DAC控件的设置方法大致相同，但略有差异。

来看看在谐波平衡仿真中使用DAC控件的相关设置。

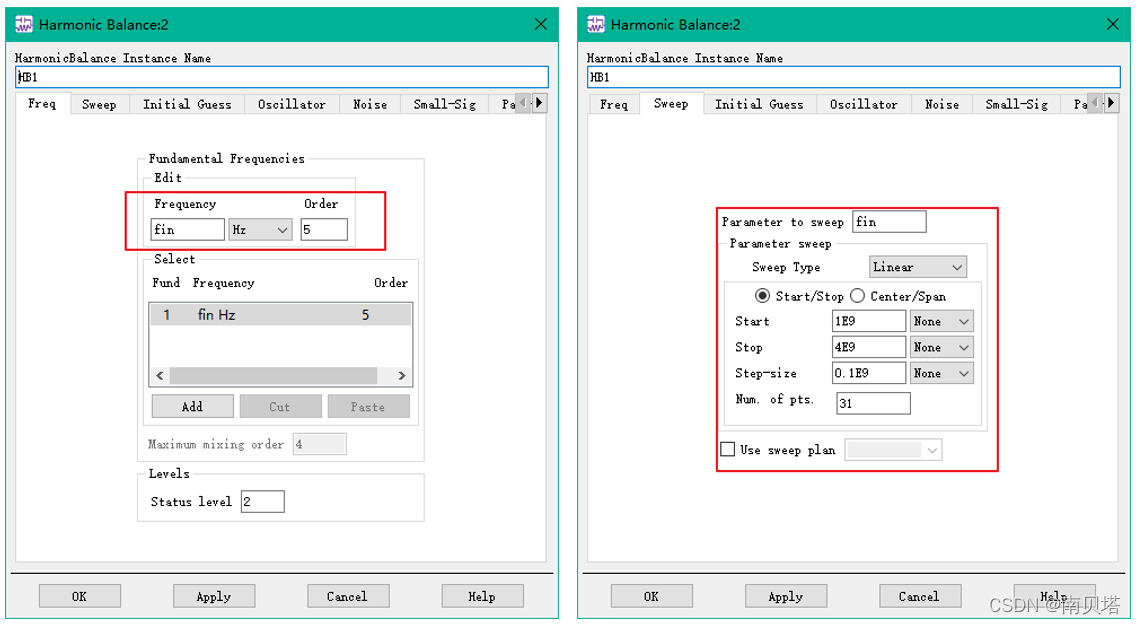

首先是HB控件的设置，在“Freq”选项卡，设置HB仿真的基频为变量fin；在“Sweep”选项卡，设置对变量fin从1E9至4E9 Hz进行扫描。

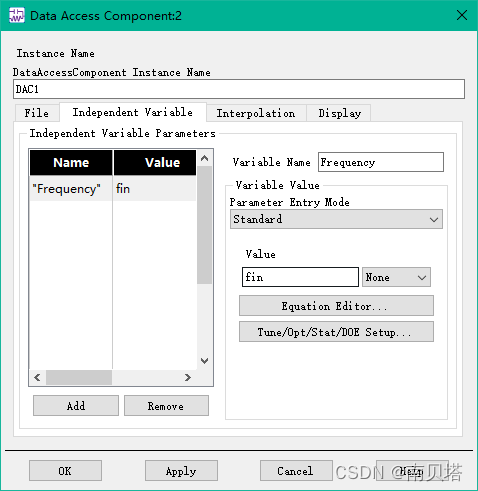

DAC控件的设置与上述S参数仿真时的设置略有不同，自变量名称仍为“Frequency”，但自变量的数值“Value”设置为“fin”，因为在本电路中，我们设置扫描的变量为“fin”。

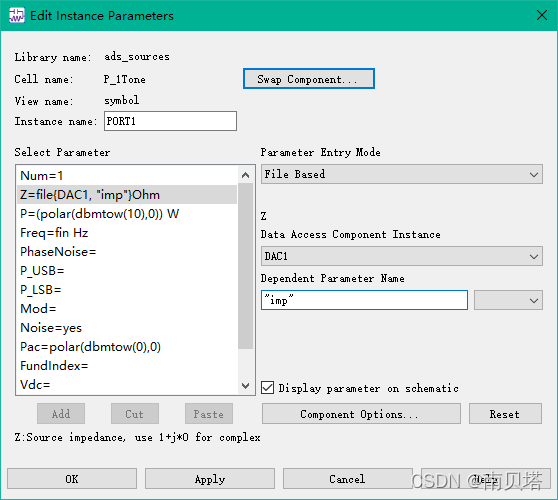

端口的设置不变，仍将因变量名称设置为“imp”。

经过设置后，DAC控件的运行逻辑是：

电路对fin数值进行扫描，将fin的扫描数值赋予控件DAC1的自变量Frequency。
DAC控件查找mdf文件，根据自变量Frequency的数值查找相应的因变量imp的数值。
因变量imp数值赋予端口阻抗Z，从而实现端口阻抗Z随fin变化。

在HB仿真中，我们会对扫描的变量名称和数值进行明确定义，故对DAC控件的自变量数值设置和运行逻辑的理解会更加清晰一些。

需要注意的是，扫描变量的数值需要与mdf文件中Frequency的数值对应，因此需要注与扫描变量的单位问题。比如说，mdf文件中Frequency的数值为1000000000、2000000000、…，而电路中因为频率单位为GHz而把扫描变量的数值设置为1、2、…，则会导致出错，此时可以将频率单位设置为Hz而将扫描数值设置为1000000000、2000000000、…。

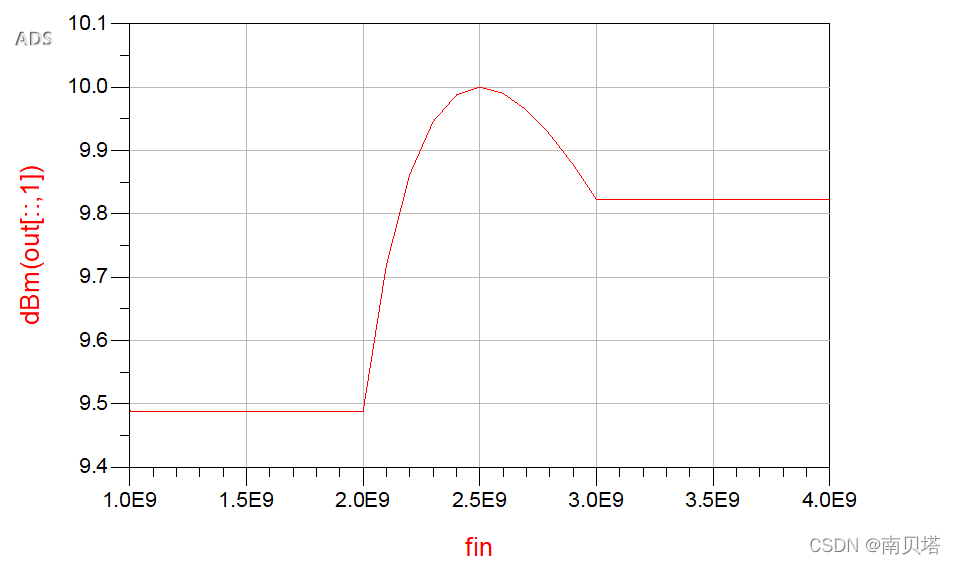

在谐波平衡分析的例子中，在1-4 GHz频率范围内，端口1至端口2的功率传输曲线如下。其变化规律与上述S参数仿真的结果是相似的，不再赘述。
