Verilog HDL语法（上）

1 什么是Verilog HDL

        Verilog HDL（Hardware Description Language）是在C语言的基础上发展起来的一种硬件描述语言，可以用文本形式来描述数字系统硬件的结构和行为，像是逻辑电路图、逻辑表达式等。

---

1.1发展历程

        Verilog 语言最初是于 1983 年由 Gateway Design Automation 公司为其模拟器产品开发的硬件建模语言。由于他们的模拟仿真器产品的广泛使用，Verilog HDL 作为一种便于使用且实用的语言逐渐为众多设计者所接受。

       Verilog 语言于 1995 年成为 IEEE 标准，称为Verilog-95。设计人员在使用 Verilog-95 的过程中发现了一些可改进之处。为了解决用户在使用此版本 Verilog 过程中反映的问题，Verilog 进行了修正和扩展，这个扩展后的版本也成为了IEEE 标准，称为Verilog-2001。Verilog-2001 是对 Verilog-95 的一个重大改进版本，它具备一些新的实用功能，例如敏感列表、多维数组、生成语句块、命名端口连接等。

        目前，Verilog-2001 是 Verilog 的最主流版本，被大多数商业电子设计自动化软件支持。

---

1.2为啥需要它

        在 FPGA 设计里面，我们有多种设计方式，如原理图设计方式、编写描述语言（代码）等方式。

        一开始很多工程师对原理图设计方式很钟爱，这种输入方式能够很直观的看到电路结构并快速理解，但是随着电路设计规模的不断增加，逻辑电路设计也越来越复杂，这种设计方式已经越来越不满足实际的项目需求了。

想像一下大规模集成电路，他们要咋画？难度太大了。要是画错了就更加麻烦了

        这个时候 Verilog 语言就取而代之了，目前 Verilog 已经在 FPGA 发/IC 设计领域占据绝对的领导地位。

---

1.3它的作用

        数字电路设计者利用这种语言，可以从顶层到底层逐层描述自己的设计思想，用一系列分层次的模块来表示极其复杂的数字系统。然后利用电子设计自动化（EDA）工具，逐层进行仿真验证，再把其中需要变为实际电路的模块组合，经过自动综合工具转换到门级电路网表。接下来再用专用集成电路 ASIC 或FPGA 自动布局布线工具，把网表转换为要实现的具体电路结构。

---

1.4Verilog 与 VHDL

        这两种语言都是用于数字电路系统设计的硬件描述语言，而且都已经是 IEEE 的标准。

	VHDL	Verilog
成为IEEE标准的时间	1987	1995
来源	美国军方组织开发的	由一个公司的私有财产转化而来
难易程度	相对要难一点 这个是因为 VHDL 不是很直观，一般认为至少要半年以上的专业培训才能掌握。	容易掌握 只要有 C 语言的编程基础，通过比较短的时间，经过一些实际的操作，可以在 1 个月左右掌握。

---

1.5Verilog 和 C

        Verilog 是硬件描述语言，在编译下载到 FPGA 之后，FPGA 会生成电路，所以 Verilog 全部是并行处理与运行的；

        C 语言是软件语言，编译下载到单片机/CPU 之后，还是软件指令，而不会根据你的代码生成相应的硬件电路，而单片机/CPU 处理软件指令需要取址、译码、执行，是串行执行的。

      Verilog 和 C 的区别也是 FPGA 和单片机/CPU 的区别，由于 FPGA 全部并行处理，所以处理速度非常快，这个是 FPGA 的最大优势，这一点是单片机/CPU 替代不了的。

---

2 语法入门：

2.1逻辑值

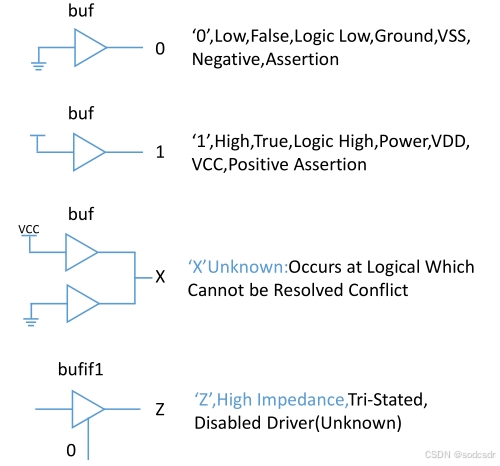

        逻辑电路中有四种值，即四种状态：

• 逻辑 0：表示低电平，也就是对应我们电路的 GND；
• 逻辑 1：表示高电平，也就是对应我们电路的 VCC；
• 逻辑 X：表示未知，有可能是高电平，也有可能是低电平；
• 逻辑 Z：表示高阻态，外部没有激励信号是一个悬空状态。

        高阻，或者说“阻高”，是一种电路分析时的特殊情况。简单来说，它可以被看作是具有极高的输入（输出）电阻，在极限状态下就成为了断路。

        严谨地说，高阻态（High_impedance state）、高输出态（High output state）和低输出态（Low output state）共同组成了三态逻辑。

        这里要说明一下：真实电路中电平信号是连续变化的，我们定义 VCC 代表电路电压（也就是电压上限值），而数字电路则对 0~VCC 的范围进行了区间划分。例如：0 ~ 0.3VCC 为低电平（0），0.7VCC ~ VCC 为高电平（1），0.3VCC ~ 0.7VCC 之间的则不属于工作电压，而高阻态往往被认为是理想的 0 电压。 因此，低输出态不等于没有输出；高阻则在行为上更接近于没有输出。

        因此，如果两个输出端口被导线直接相连，且二者一个处于高电平状态，另一个处于低电平状态，此时相连的导线上电平就会出现混乱，即 1+0=?。但处于高阻态的端口不会影响另一个端口的输出结果，即 z+0=0,z+1=1。这一特性使得三态门被广泛应用与总线（Bus）结构之中。

---

2.2标识符与命名规范

        标识符(identifier）用于定义模块名、端口名和信号名等。

        命名规则：只能是下列4种的组合。标识符的第一个字符必须是字母或者下划线。

1. 字母
2. 数字
3. $
4. _(下划线)

标识符大小写敏感，是区分大小写的，毕竟它们的ASCII码不同。

      标识符的几个例子：
        Count和COUNT       //两者不同
        R56_68

        WIRE  //区别于关键字wire

        FIVE$

        4bit   //错误命名

不建议大小写混合使用，普通内部信号建议全部小写，参数定义建议大写。

 规范建议：
1、用有意义的有效的名字如 sum、cpu_addr 等;（见名知意）
2、用下划线区分词语组合，如 cpu_addr;(而不是用大小写混合的方式CpuAddr；
3、采用一些前缀或后缀，比如：时钟采用 clk 前缀：clk_50m，clk_cpu；低电平采用_n 后缀：
enable_n；（这几乎已经成为了行业标准）
4、统一缩写，如全局复位信号 rst。
5、同一个信号在不同层次需保持一致性，如同一时钟信号必须在各模块保持一致。
6、自定义的标识符不能与保留字（关键词）同名。（例如module、begin、wire等）
7、参数统一采用大写，如定义参数使用 SIZE。

---

2.3数字与进制

        Verilog 数字进制格式包括二进制、八进制、十进制和十六进制。

1. b/B二进制：4’b0101 表示 4 位二进制数字 0101，值为5；
2. o/O八进制：'o617 表示 32 位八进制数字 618，值为399；
3. d/D十进制：5201314 表示 32 位宽十进制数字 5201314
4. h/H十六进制：4'Ha表示 4位宽十六进制数字 a，值为10。

        十六进制中的 a∼f 字符是不区分大小写的，例如 4'ha=4'hA。

        声明时可以不用指明位宽，位宽和编译器有关，一般为32 bit。

        当代码中没有指定数字的位宽与进制时，默认为 32 位的十进制。比如直接写数字100，实际上表示的值为32’D100，即32位宽的10进制数100。

    数字表达方式有以下三种:

1) <位宽><进制><数字>这是一种全面的描述方式。

2) <进制><数字>在这种描述方式中,数字的位宽采用缺省位宽（32位）

3) <数字>在这种描述方式中,数字的进制采用缺省进制（十进制）。

---

        一个4位二进制数的数字其位宽为4,一个4位十六进制数的数字其位宽为16(因为每单个十六进制数就要用4位二进制数来表示)。见下例:

        8'b1100_1100       //位宽为8的二进制数字，值为204

        8'ha2                    //位宽为8的2位十六进制数字。

        注意：整数表示中，如果填写的二进制位宽小于实际位宽，则会根据填写的位宽对实际数据进行截断。在编译器中，这种操作极有可能会触发 Warning。例如：3'hfff 填写的二进制位宽为 3bit，最终会被截断为 3'b111。

---

文章推荐

FPGA 21 ，深入理解 Verilog 中的基数，以及二进制数与十进制数之间的关系（ Verilog中的基数 ）-CSDN博客

verilog 常见位宽问题集合_verilog位宽不一致赋值-CSDN博客

---

2.4数据类型

        主要有三大类数据类型，即寄存器类型、线网类型和参数类型。

        从名称中我们也可以看出，真正在数字电路中起作用的数据类型应该是：寄存器类型和线网类型，其余类型可以理解为这两种数据类型的扩展或辅助。

        如果省略 width 不写，则默认变量的位宽为 1（等价于 [0:0]）。无论是 wire 型变量还是 reg 型变量，Verilog 统一将位宽为 1 的变量称作标量（Scalar），位宽大于 1 的变量称作向量（Vector）。

        在表达式中，我们可任意选择向量中的一位或相邻几位，分别称为位选择（bit-select）和域选择（part-select）。如果选中的位宽超出了实际范围，部分编译器会报错，部分编译器则会自动将信号接地（接 0）。例如：

wire [4:0] bit_test = 5'b01011

bit_test[0]     //位选择:表示最低位，值为 1'b1
bit_test[3:2]   //域选择:表示第4位和第3位，值为 2'b10
bit_test[4]     //表示第5位，值为 1'b0

 1、线网类型： wire

        线网类型表示元件之间的物理连线/导线。

        线网类型不能保存状态，必须由其他逻辑驱动。它的值 由 驱动它的原件的输出值 决定。

        如果没有驱动原件连接到线网，即线网缺省时，它的值为Z高阻态。因为啥也没接到线上，悬空！

        wire 是 Verilog 的默认数据类型。（也就是说，对于没有显式声明类型的信号，Verilog 一律将其默认为 wire 类型）

        任何已经声明为wire 型变量的连续赋值语句都是以assign开头。

//wire define
wire data_en;         //没指定位宽默认是1bit。数据使能信号
wire a,b,c;           //连续定义3个位宽为1的信号
wire [7：0] data;     //1个字节长度/位宽的数据。当位宽大于 1 时，声明为向量的形式
wire gnd = 1'b0;      //定义时也可以赋值，但是不推荐这样的代码风格
wire [8:2] addr ;     //声明7bit位宽的线型变量addr，位宽有效范围为8:2
assign a = b + c;

---

2、 寄存器类型：reg、integer

        寄存器类型表示数据存储单元。

        它只能在always和initial中被赋值，被赋值后它会保持数据原有的值，直到再次被改写。

        寄存器类型的缺省值是x。就像现实的电路那样，上电前不知道是0还是1。

//reg define
reg clk_temp;        //缺省位宽说明默认为1个bit长度
reg flag1, flag2;    //声明两个1位宽的寄存器型变量
reg [0:31] data;    //声明32bit位宽的寄存器变量data, 最高有效位为0，最低位为31
reg [7:0] counter;    //声明1字节长度的reg型

• 如果赋值过程的语句描述的是时序逻辑，即always语句带有时钟信号，则该寄存器变量对应为寄存器/边沿触发器。时钟信号为变量的状态更新提供了一个明确的时间参考点，使得变量的值在每个时钟周期都会根据输入条件进行更新，所以即使有输入信号也不会立马改变输出信号。
• 如果该过程语句描述的是组合逻辑，即always 语句不带有时钟信号，则该寄存器变量对应为硬件连线wire型变量。因为没有时钟，所以会立马做出数据的更改，这种赋值是基于输入信号的即时变化，它更接近于组合逻辑的行为。硬件综合工具通常会将这些变量实现为硬件连线（wire）类型的逻辑网络。

        reg 作为 Verilog 的类型关键字实际上是具有误导性的。与 wire 类型代表线网不同，一个 reg 类型的变量不一定对应一个寄存器（Register）。

        reg 关键字只是声明了一个在 always 语句中进行赋值的信号。如果 always 描述的是组合逻辑，那么 reg 就会综合成一根线，如果 always 描述的是时序逻辑，那么 reg 才会综合成一个寄存器。

---

        可以这样想：在Verilog中，reg类型并不直接对应于硬件中的寄存器；它更多地是一个表示该变量将在always/initial块中被赋值的声明。

        当always块描述组合逻辑时，尽管变量被声明为reg类型，但硬件实现上可能并不包含钟控寄存器。相反，它可能是一个由逻辑门组成的组合逻辑网络。

//时序逻辑电路中的reg代码例子：
always @(posedge clk) begin
    reg_var <= some_expression;
end
//在这个例子中，reg_var是一个reg类型的变量，它在每个时钟上升沿都会根据some_expression的值进行更新。在硬件实现中，这通常对应于一个寄存器或边沿触发器。


//组合逻辑电路中的reg代码例子
always @(*) begin    //是一种组合逻辑块，表示只要输入信号有变化都会执行语句块
                     //（）括号里被称为“敏感列表”，*星号表示它对所有输入信号都敏感。
    result = a + b;    //输入信号a,b发生变化时, 结果result也会随之立马变化
end
//例子说明了组合逻辑的特点：它直接反映了当前所有相关输出端口上的最新数据，不存在延迟机制去等待时钟的到来。

---

2、 参数类型：parameter

        参数其实就是一个常量。

        作用：常被用于定义状态机的状态、数据位宽和延迟大小等，由于它可以在编译时修改参数的值，因此它又常被用于一些参数可调的模块中，使用户在实例化模块时，可以根据需要配置参数。

        由于是常量，所以变量只能被赋值一次，赋值后的参数值不再改变。

        需要注意的是参数的定义是局部的，只在当前模块中有效。

声明位置有以下2种：

1 模块头部声明（推荐方式）：

module module_name #(
    parameter WIDTH = 8,
    parameter DEPTH = 16
)
(
    input [WIDTH - 1 : 0] data_in,
    input [DEPTH - 1 : 0] data_out
);

2 模块内部声明：

module MyModule (
    input clk,
    ...
);

parameter DATA_WIDTH = 8;      //32'D8
parameter i = 1, j = 2, k = 3; //32'D1、32'D2、32'D3

//还记得标识符里讲的命名规则吗？参数统一采用大写字母表示，用下划线区分词语。
//哪小写字母用于什么信号的命名呢？

---

2.5运算符

        Verilog 中的运算符按照功能可以分为下述7种类型：

        1、算术运算符

        2、关系运算符

        3、逻辑运算符

        4、条件运算符

        5、位运算符

        6、移位运算符

        7、拼接运算符 复制

        8、归约运算符
