Lexium05B驱动器采用Profibus通讯

• 概述

       施耐德公司最新推出的Lexium05B系列伺服驱动器支持Profibus总线技术，是对原有总线技术的补充，使其可以应用于更多的系统。本文以Lexium05B系列驱动器与西门子S7-300 PLC进行通讯为例，介绍Lexium05B的应用。

• Profibus的硬件连接
• PLC上的连接

 采用如下图所示的九针D型接头与PLC的DP口相连

注意：  屏蔽线同连接端口相接确保屏蔽良好。

伺服驱动器上的连接

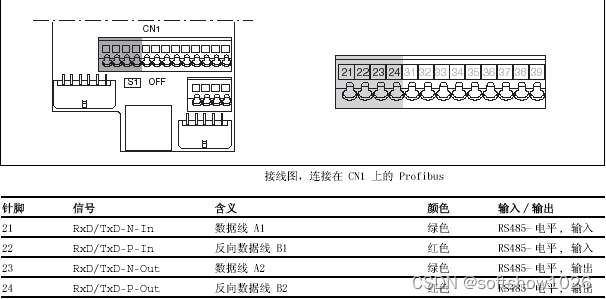

伺服的CN1端口上的21，22端子分别与PLC DP接口的出线相连，接线图如下所示：

三．ProfiBus 的软件设置

伺服驱动器中的设置

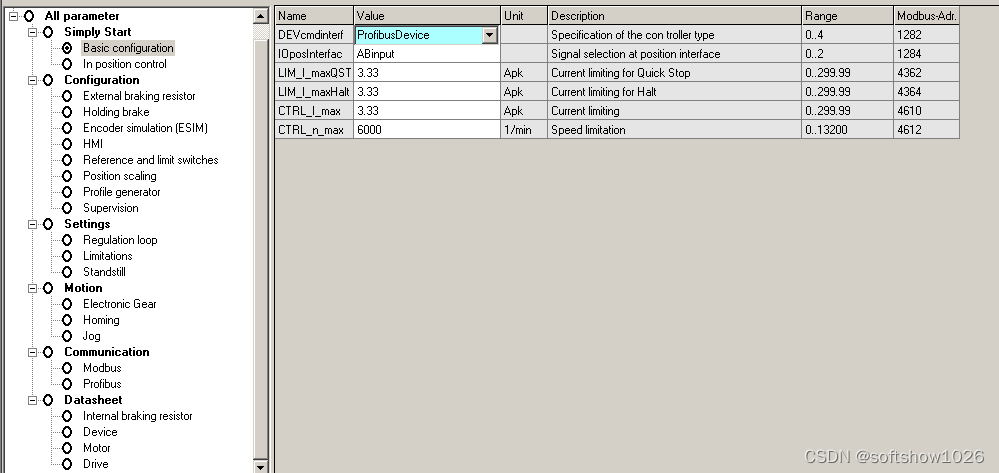

设定控制模式将驱动器的控制模式设为ProfibusDevice

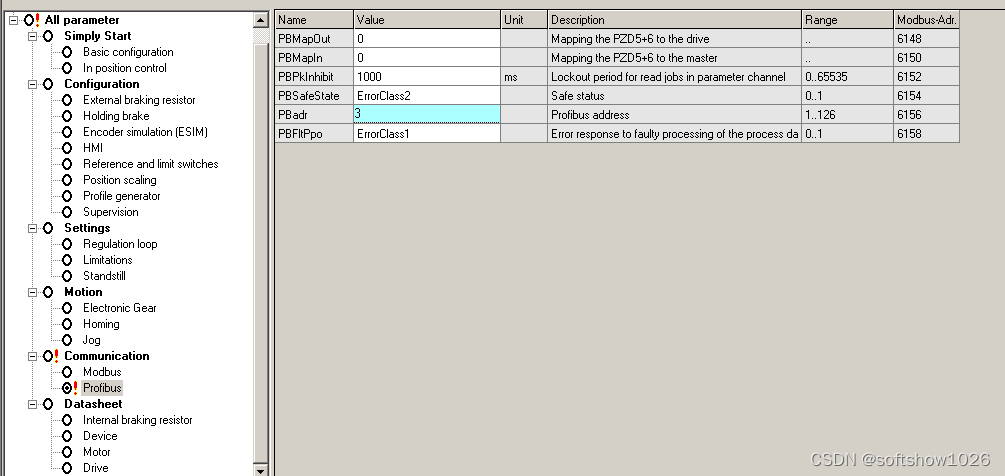

1.2 设置总线地址（本例中设为3）

注：以上参数在保存并重新上电后有效。通讯的波特率与PLC的波特率自动配置，无需设定。

2．PLC中的组态

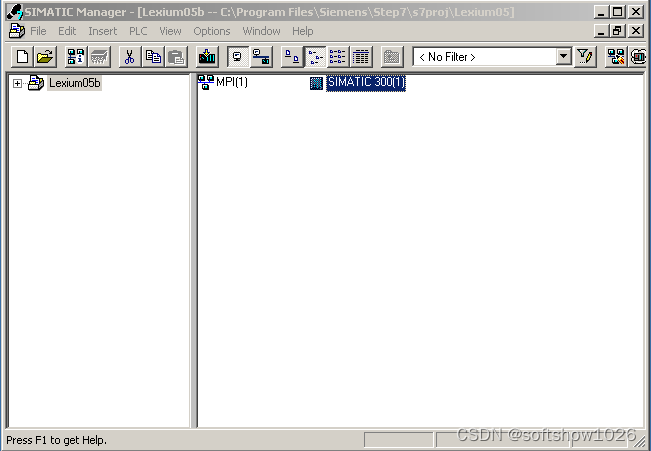

1.2 单击右键添加300的工作站

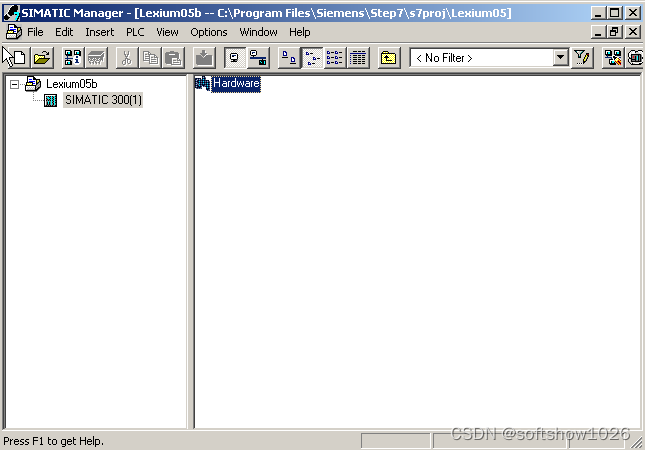

1.3  双击SIMATIC300(1)与Hardware进行硬件组态

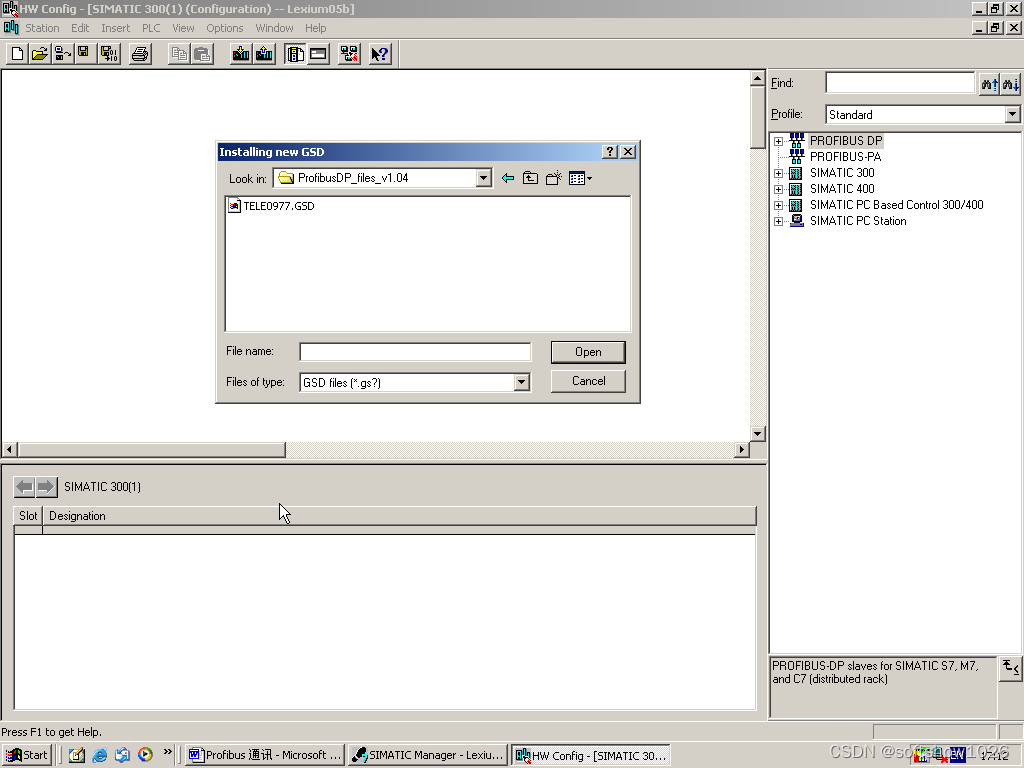

1.4 添加GSD文件

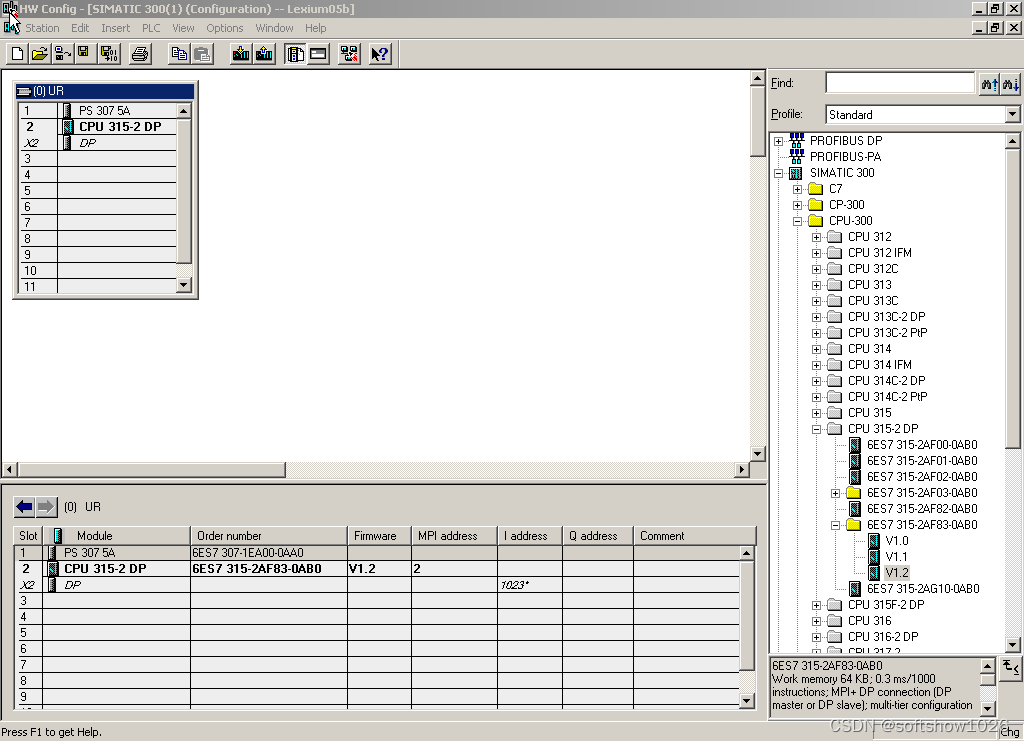

添加CPU（本例为315－2DP）

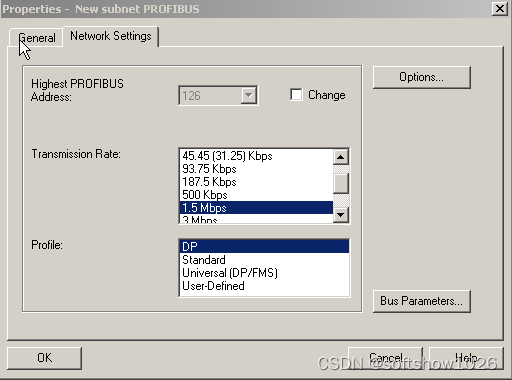

点击“Network Settings”

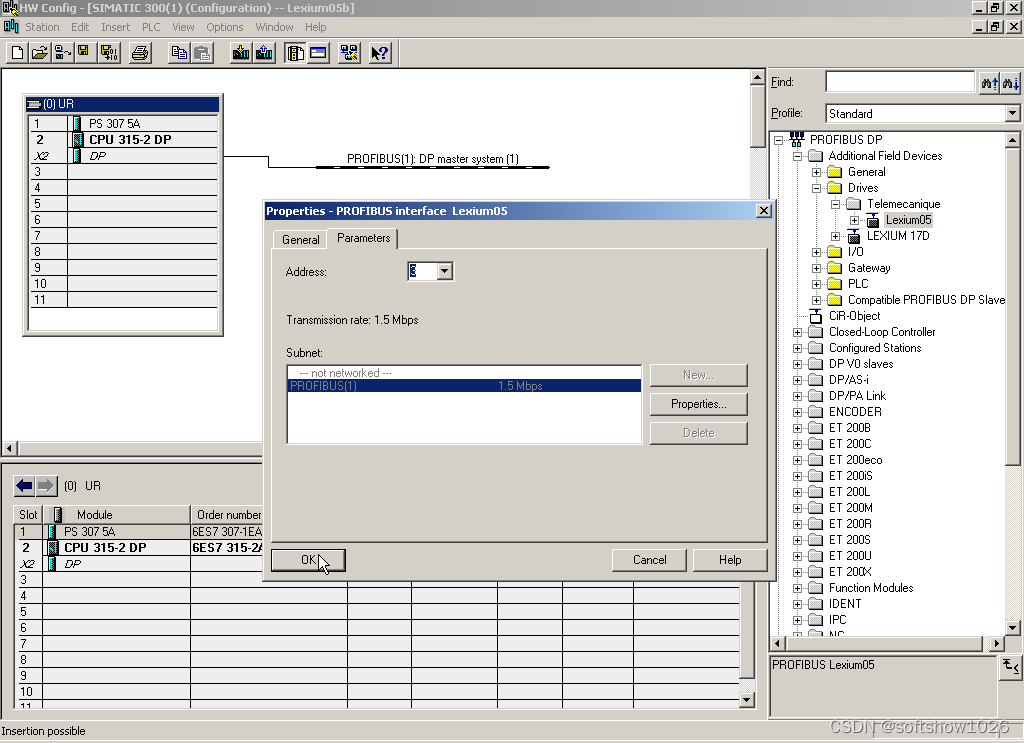

向总线上添加Slave从站（地址设为3，与伺服驱动器中参数一致）

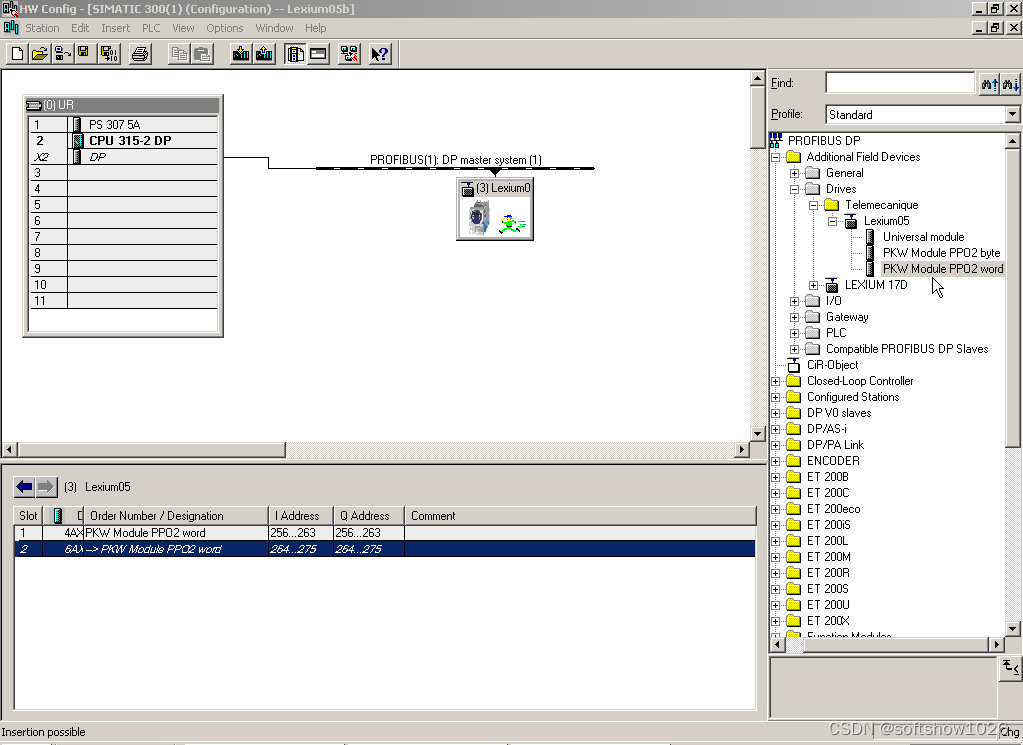

为从站配置PPO参数（选择PKW Module PPO2 Word）

系统将自动为从站分配通讯所用的I/O地址，如本例中256~263为PKW通道，264~275为PZD通道，用户可以双击地址栏修改起始地址。保存后就完成了硬件组态的任务。

注：1.1 PKW参数通道的结构为：

其中Byte1+2为PKE（任务代码＋子索引号）        Byte3+4为索引号         Byte5~8为参数值

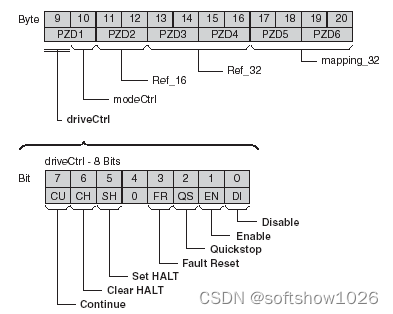

 1.2  PZD过程通道的结构为：

Byte9+10为PZD1，包括对驱动器的控制及模式的选择

Byte11+12为PZD2，是16位的给定量

Byte13~16为PZD3+PZD4，是32位的给定量

Byte17~20为PZD5+PZD6，可以自由组态

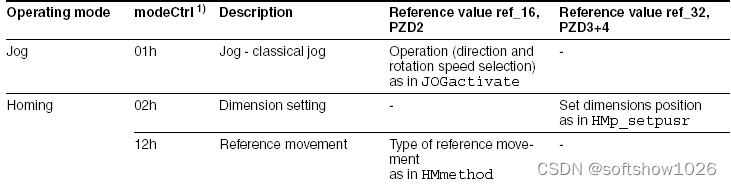

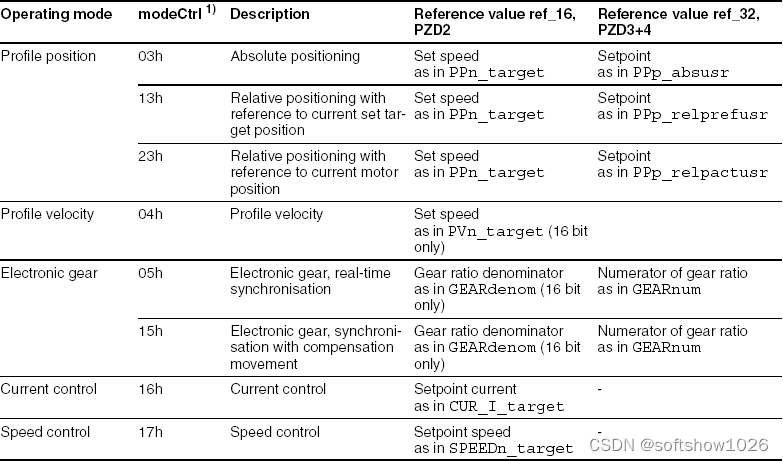

其中控制模式的值见下表

*Mode Toggle的位7为任务触发信号位，要使新修改的PZD参数有效改位必须有0－>1或1－>0的跳变。

  3．PLC中的软件编程

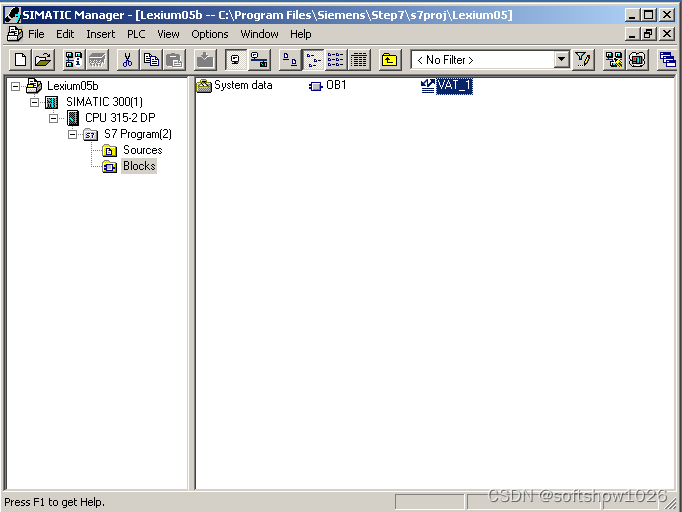

双击“CPU 315-2DP”à“S7 Program”à“Blocks”编写程序块

添加调试变量块“ VAT_1”

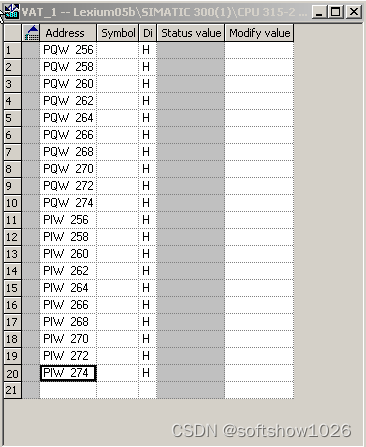

双击变量块，添加与通讯有关的变量并保存

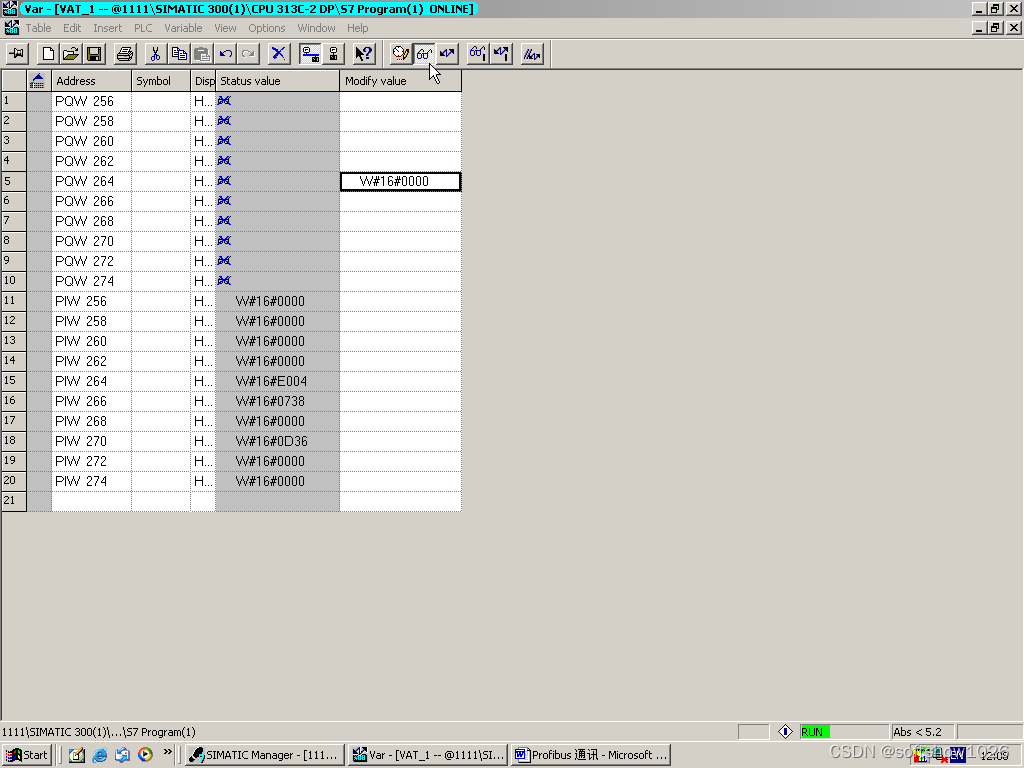

下载后打开变量块，点击“Monitor Variable”按钮，对数据进行监测

根据实际应用，修改变量的数值(Modify Value)，修改后点击“Modify Variable”按钮，对变量进行赋值

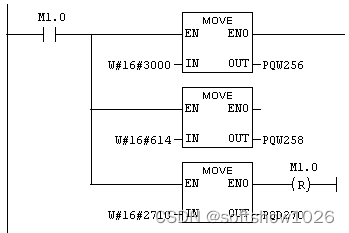

例一：通过参数通道写参数

将参数RAMPacc(加速度1556:00)设为10,000

PQW256=3000 h         3 写双字 ，00 Subindex

PQW258=0614 h         0614 Index

PQW270=00 h             0000 2710 为所写入的数值

PQW272=2710 h

例二：通过参数通道读参数

读取参数n_act(当前速度7696:0)的值

PIW256=W#16#1000

PIW258=W#16#1E10

PIW270=xxxx

PIW272=xxxx

当前速度的值在PID270中

例三：通过过程通道使驱动器使能

PQW264=W#16#0200

例四：通过过程通道断驱动器使能

PQW264=W#16#0000

例五：相对定位（以速度1000rpm走100000，1000＝03E8h，100000=000186A0h）

PQW264=W#16#0283

PQW266=W#16#03E8

PQW268=W#16#0001

PQW268=W#16#86A0

例六：绝对定位（以速度1000rpm走100000）

PQW264=W#16#0293

PQW266=W#16#03E8

PQW268=W#16#0001

PQW268=W#16#86A0

例七：带位置的速度模式（以速度1000rpm运行）

PQW264=W#16#0284

PQW266=W#16#03E8

PQW268= xxxx

PQW268= xxxx

速度改为2000rpm（2000＝07D0h）

PQW264=W#16#0204

PQW266=W#16#07D0

PQW268= xxxx

PQW268= xxxx

例八：寻零模式（寻零方式的值放在PQW266中，详细信息见用户手册中参数HMmethod）

PQW264=W#16#0292

PQW266=W#16#0002

PQW268= xxxx

PQW268= xxxx
