01_异常与中断的概念引入与处理流程
1.1 使用生活实例引入中断

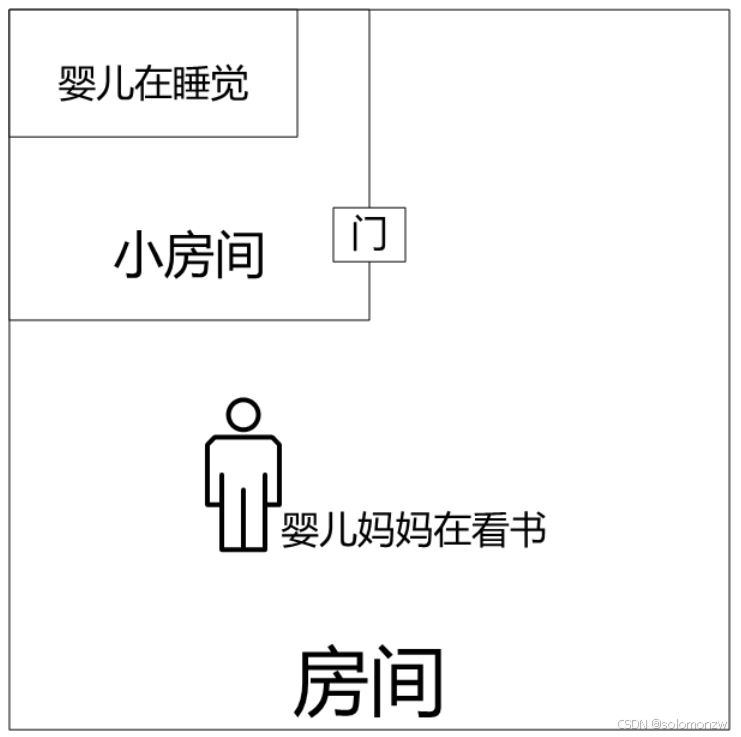

假设有个大房间里面有小房间，婴儿正在睡觉，他的妈妈在外面看书。 问：这个母亲怎么才能知道这个小孩醒？
-
过一会打开一次房门，看婴儿是否睡醒，然后接着看书
-
一直等到婴儿发出声音以后再过去查看，期间都在读书
第一种方法叫做查询方式：
-
优点：简单
-
缺点： 累
如何写程序？
while(1)
{
1 read book(读书)
2 open door(开门)
if(小孩还在睡)
return(继续读书)
else
照顾小孩
}
第二种方法叫中断方式：
-
优点：不累
-
缺点：复杂
如何写程序：
while(1)
{
read book
}
中断服务程序() //核心问题：如何被调用？
{
处理照顾小孩
}
1.2 母亲如何处理中断
我们还是看看母亲被小孩哭声打断如何照顾小孩？
母亲的处理过程
-
平时看书
-
发生了各种声音，如何处理这些声音
-
有远处的猫叫（听而不闻，忽略）
-
门铃声有快递（开门收快递）
-
小孩哭声（打开房门，照顾小孩）
-
-
母亲的处理
-
只会处理门铃声和小孩哭声
-
先在书中放入书签，合上书(保存现场)
-
去处理 (调用对应的中断服务程序)
-
继续看书(恢复现场)
-
-
不同情况，不同处理
-
对于门铃：开门取快件
-
对于哭声:照顾小孩
1.3 ARM系统中异常与中断处理流程
我们将母亲的处理过程抽象化：
-
母亲的头脑相当于CPU
-
耳朵听到声音会发送信号给脑袋
-
声音来源有很多种
-
有远处的猫叫，门铃声，小孩哭声
-
-
这些声音传入耳朵，再由耳朵传给大脑
-
除了这些可以中断母亲的看书，还有其他情况，比如：
-
身体不舒服
-
有只蜘蛛掉下来
-
对于特殊情况无法回避，必须立即处理
-
-

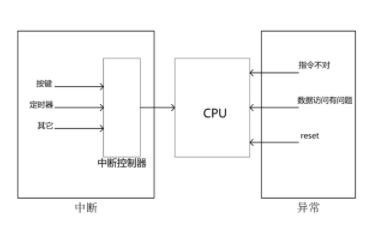

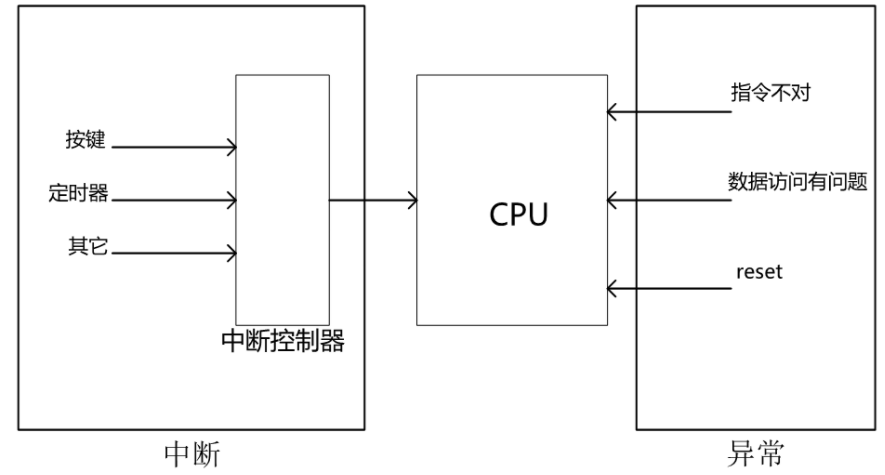

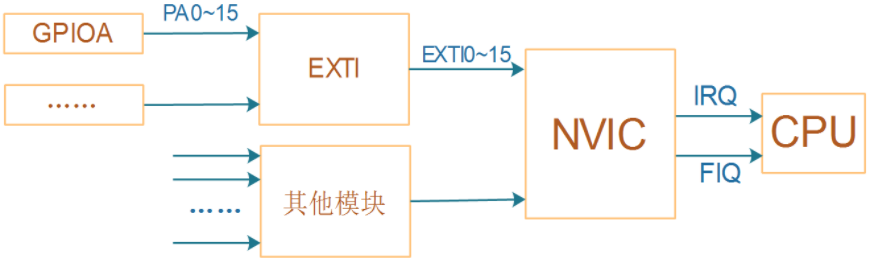

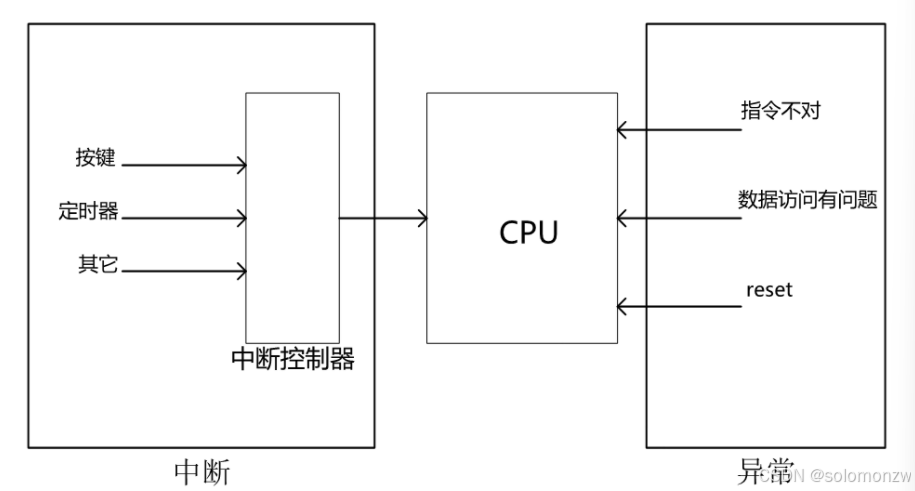

对于arm系统，异常与中断的硬件框图如下：
所有的中断源(按键、定时器等)，它们发出的中断汇聚到中断控制器， 再由中断控制器发信号给CPU，告诉它发生了那些紧急情况。
除了这些中断，还有什么可以打断CPU的运行？
-
指令不对
-
数据访问有问题
-
reset信号
-
等等，这些都可以打断断CPU，这些被称为异常
-
中断属于一种异常
ARM系统中如何处理异常与中断？重点在于保存现场以及恢复现场， 处理过程如下：
-
保存现场(各种寄存器)
-
处理异常(中断属于一种异常)
-
恢复现场
细化一下，在ARM系统中如何使用异常(中断)？
-

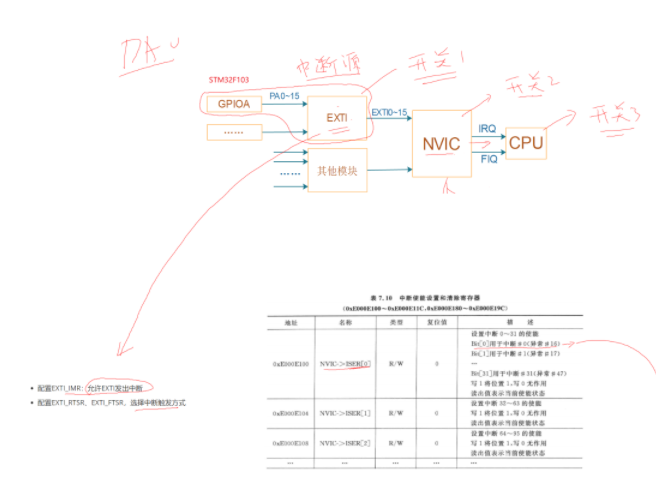

初始化
-

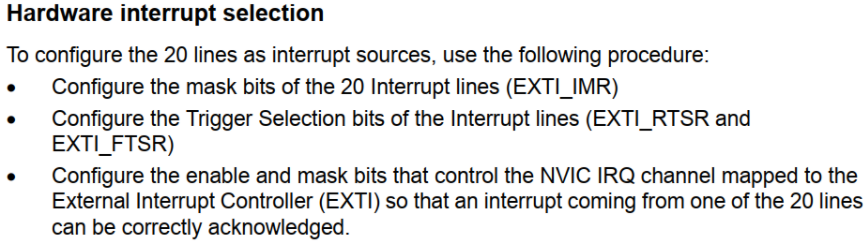

设置中断源，让它可以产生中断
-
设置中断控制器(可以屏蔽某个中断，优先级)
-
设置CPU总开关，使能中断
-
-
执行其他程序：正常程序
-

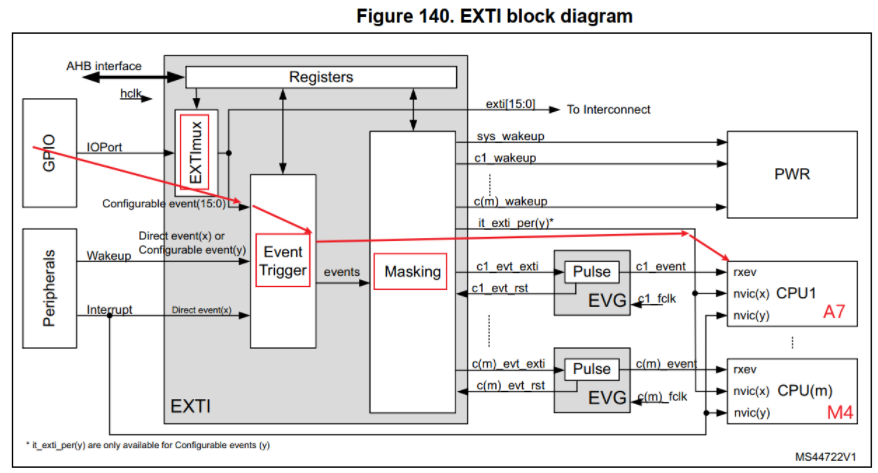

产生中断，举例：按下按键--->中断控制器--->CPU
-
cpu每执行完一条指令都会检查有无中断/异常产生
-
发现有中断/异常产生，开始处理：
-
保存现场
-
分辨异常/中断，调用对于异常/中断的处理函数
-
恢复现场
-
不同的芯片，不同的架构，在这方面的处理稍有差别：
-
保存/恢复现场：cortex M3/M4是硬件实现的，cortex A7是软件实现的
-
CPU中止当前执行，跳转去执行处理异常的代码：也有差异
-
cortex M3/M4在向量表上放置的是函数地址
-
cortex A7在向量表上放置的是跳转指令
-
02_ARM架构中异常与中断的处理
1.1 处理流程是一样的
-
每执行完一条指令都会检查有无中断/异常产生
-
发现有中断/异常产生，开始处理：
-
保存现场
-
分辨异常/中断，调用对应的异常/中断处理函数
-
恢复现场
-
不同的芯片，不同的架构，在这方面的处理稍有差别：
-
CPU中止当前执行，跳转去执行处理异常的代码：也有差异
-
cortex M3/M4在向量表上放置的是函数地址
-
cortex A7在向量表上放置的是跳转指令
-
-
保存/恢复现场：cortex M3/M4是硬件实现的，cortex A7是软件实现的
1.2 cortex M3/M4
参考资料：DDI0403E_B_armv7m_arm.pdf、ARM Cortex-M3与Cortex-M4权威指南.pdf、PM0056.pdf
要想理解这个处理流程，需要从向量表说起。 向量，在数学定义里是有方向的量，在程序里可以认为向量就是一个数组，里面有多个项。 在ARM架构里，对于异常/中断，它们的处理入口会整齐地排放在一起。

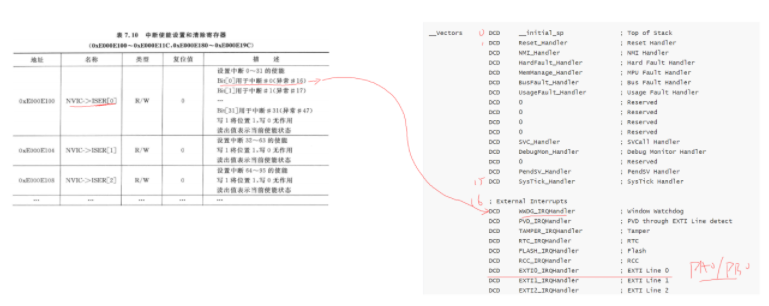

1.2.1 M3/M4的向量表
M3/M4的向量表中，放置的是具体异常/中断的处理函数的地址。 比如发生Reset异常时，CPU就会从向量表里找到第1项，得到Reset_Handler函数的地址，跳转去执行。 比如发生EXTI Line 0中断时，CPU就会从向量表里找到第22项，得到EXTI0_IRQHandler函数的地址，跳转去执行。
-
跳转之前，硬件会保存现场
-
函数执行完毕，返回之后，硬件会恢复现场
; Vector Table Mapped to Address 0 at Reset AREA RESET, DATA, READONLY EXPORT __Vectors EXPORT __Vectors_End EXPORT __Vectors_Size __Vectors DCD __initial_sp ; Top of Stack DCD Reset_Handler ; Reset Handler DCD NMI_Handler ; NMI Handler DCD HardFault_Handler ; Hard Fault Handler DCD MemManage_Handler ; MPU Fault Handler DCD BusFault_Handler ; Bus Fault Handler DCD UsageFault_Handler ; Usage Fault Handler DCD 0 ; Reserved DCD 0 ; Reserved DCD 0 ; Reserved DCD 0 ; Reserved DCD SVC_Handler ; SVCall Handler DCD DebugMon_Handler ; Debug Monitor Handler DCD 0 ; Reserved DCD PendSV_Handler ; PendSV Handler DCD SysTick_Handler ; SysTick Handler ; External Interrupts DCD WWDG_IRQHandler ; Window Watchdog DCD PVD_IRQHandler ; PVD through EXTI Line detect DCD TAMPER_IRQHandler ; Tamper DCD RTC_IRQHandler ; RTC DCD FLASH_IRQHandler ; Flash DCD RCC_IRQHandler ; RCC DCD EXTI0_IRQHandler ; EXTI Line 0 DCD EXTI1_IRQHandler ; EXTI Line 1 DCD EXTI2_IRQHandler ; EXTI Line 2 DCD EXTI3_IRQHandler ; EXTI Line 3 DCD EXTI4_IRQHandler ; EXTI Line 4 DCD DMA1_Channel1_IRQHandler ; DMA1 Channel 1 DCD DMA1_Channel2_IRQHandler ; DMA1 Channel 2 DCD DMA1_Channel3_IRQHandler ; DMA1 Channel 3 DCD DMA1_Channel4_IRQHandler ; DMA1 Channel 4 DCD DMA1_Channel5_IRQHandler ; DMA1 Channel 5 DCD DMA1_Channel6_IRQHandler ; DMA1 Channel 6 DCD DMA1_Channel7_IRQHandler ; DMA1 Channel 7 DCD ADC1_2_IRQHandler ; ADC1 & ADC2 DCD USB_HP_CAN1_TX_IRQHandler ; USB High Priority or CAN1 TX DCD USB_LP_CAN1_RX0_IRQHandler ; USB Low Priority or CAN1 RX0 DCD CAN1_RX1_IRQHandler ; CAN1 RX1 DCD CAN1_SCE_IRQHandler ; CAN1 SCE DCD EXTI9_5_IRQHandler ; EXTI Line 9..5 DCD TIM1_BRK_IRQHandler ; TIM1 Break DCD TIM1_UP_IRQHandler ; TIM1 Update DCD TIM1_TRG_COM_IRQHandler ; TIM1 Trigger and Commutation DCD TIM1_CC_IRQHandler ; TIM1 Capture Compare DCD TIM2_IRQHandler ; TIM2 DCD TIM3_IRQHandler ; TIM3 DCD TIM4_IRQHandler ; TIM4 DCD I2C1_EV_IRQHandler ; I2C1 Event DCD I2C1_ER_IRQHandler ; I2C1 Error DCD I2C2_EV_IRQHandler ; I2C2 Event DCD I2C2_ER_IRQHandler ; I2C2 Error DCD SPI1_IRQHandler ; SPI1 DCD SPI2_IRQHandler ; SPI2 DCD USART1_IRQHandler ; USART1 DCD USART2_IRQHandler ; USART2 DCD USART3_IRQHandler ; USART3 DCD EXTI15_10_IRQHandler ; EXTI Line 15..10 DCD RTCAlarm_IRQHandler ; RTC Alarm through EXTI Line DCD USBWakeUp_IRQHandler ; USB Wakeup from suspend DCD TIM8_BRK_IRQHandler ; TIM8 Break DCD TIM8_UP_IRQHandler ; TIM8 Update DCD TIM8_TRG_COM_IRQHandler ; TIM8 Trigger and Commutation DCD TIM8_CC_IRQHandler ; TIM8 Capture Compare DCD ADC3_IRQHandler ; ADC3 DCD FSMC_IRQHandler ; FSMC DCD SDIO_IRQHandler ; SDIO DCD TIM5_IRQHandler ; TIM5 DCD SPI3_IRQHandler ; SPI3 DCD UART4_IRQHandler ; UART4 DCD UART5_IRQHandler ; UART5 DCD TIM6_IRQHandler ; TIM6 DCD TIM7_IRQHandler ; TIM7 DCD DMA2_Channel1_IRQHandler ; DMA2 Channel1 DCD DMA2_Channel2_IRQHandler ; DMA2 Channel2 DCD DMA2_Channel3_IRQHandler ; DMA2 Channel3 DCD DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5 __Vectors_End
用“紧急电话簿”的比喻彻底理解这段代码：
1. 什么是向量表？
想象你的手机里有一个 “紧急电话簿”，里面记录了各种紧急情况对应的联系人。当发生地震、火灾或医疗急救时，你只需一键拨打对应的号码，无需临时查找。
ARM处理器的向量表就是这样的“紧急电话簿”，它告诉处理器：发生特定异常或中断时，该执行哪段代码。
2. 向量表的关键结构
这段代码定义了向量表的核心部分：
AREA RESET, DATA, READONLY ; 定义一块名为RESET的只读数据区
EXPORT __Vectors ; 导出符号，让其他文件能访问这个电话簿
EXPORT __Vectors_End
EXPORT __Vectors_Size
__Vectors DCD __initial_sp ; 第一条：栈顶地址（急救指挥中心）
DCD Reset_Handler ; 第二条：复位处理函数（总指挥）
DCD NMI_Handler ; 第三条：不可屏蔽中断（最高优先级事件）
DCD HardFault_Handler ; 第四条：严重错误处理（灾难级故障）
... ; 其他条目...
__Vectors_End3. 核心条目详解
| 条目 | 比喻 | 作用 |
|---|---|---|
__initial_sp | 急救指挥中心的位置 | 告诉处理器栈顶地址（急救时需要一个指挥台） |
Reset_Handler | 总指挥的电话 | 系统上电或复位时，第一个执行的代码（总指挥启动整个系统） |
NMI_Handler | 核按钮热线 | 不可屏蔽中断（如硬件故障），优先级最高，不能被其他电话打断 |
HardFault_Handler | 灾难应急小组 | 处理严重错误（如非法内存访问），系统最后的救命稻草 |
IRQ_Handler | 各部门专线（消防、医疗等） | 外部中断处理函数（如按键按下、定时器到期） |
4. 向量表的工作流程
-
系统上电：
- 处理器从内存地址0读取第一条条目
__initial_sp，设置栈顶指针。 - 读取第二条条目
Reset_Handler，跳转到复位处理函数开始执行。
- 处理器从内存地址0读取第一条条目
-
发生中断：
- 比如按下按键（外部中断），处理器自动查找向量表中对应的条目（如
EXTI0_IRQHandler）。 - 跳转到
EXTI0_IRQHandler函数执行按键处理代码。
- 比如按下按键（外部中断），处理器自动查找向量表中对应的条目（如
-
严重错误：
- 如果程序跑飞（如除零错误），触发
HardFault_Handler，执行错误恢复或日志记录。
- 如果程序跑飞（如除零错误），触发
5. 开发者需要做什么？
-
实现处理函数：
- 代码中所有以
_Handler结尾的符号（如Reset_Handler、NMI_Handler），都需要开发者编写具体实现。 - 例如：
void Reset_Handler(void) { // 初始化系统时钟、内存、外设... main(); // 最后跳转到main函数 }
- 代码中所有以
-
处理未使用的条目：
- 对于保留的条目（标记为
0或Reserved），需确保它们指向安全代码（如死循环）：Default_Handler PROC B . ; 无限循环 ENDP
- 对于保留的条目（标记为
6. 技术细节补充
-
DCD指令：
相当于在内存中预留一个4字节的空间，并写入后续表达式的值（函数地址）。
例如：DCD Reset_Handler将Reset_Handler函数的地址写入向量表。 -
EXPORT指令：
将符号（如__Vectors）导出，使得链接器能正确引用这些地址。 -
地址对齐：
ARM要求向量表必须按特定地址对齐（如256字节对齐），但此代码未显式对齐，需依赖链接脚本配置。
7. 现实案例：STM32启动流程
- 芯片上电，从地址0读取栈顶指针（
__initial_sp）。 - 读取复位处理函数地址（
Reset_Handler），跳转执行。 Reset_Handler函数内初始化硬件，复制数据段，清零BSS段，最后调用main()。- 运行中发生中断（如定时器溢出），处理器查向量表，跳转至
TIM2_IRQHandler执行。
终极总结
- 向量表是处理器的“紧急电话簿”，定义了各种异常和中断的响应逻辑。
- 每个条目是一个4字节的函数地址，按固定顺序排列。
- 开发者必须实现所有处理函数，否则遇到未处理的中断会导致系统崩溃。
- 核心原则：先搭好应急框架（向量表），再填充具体应对措施（处理函数）！

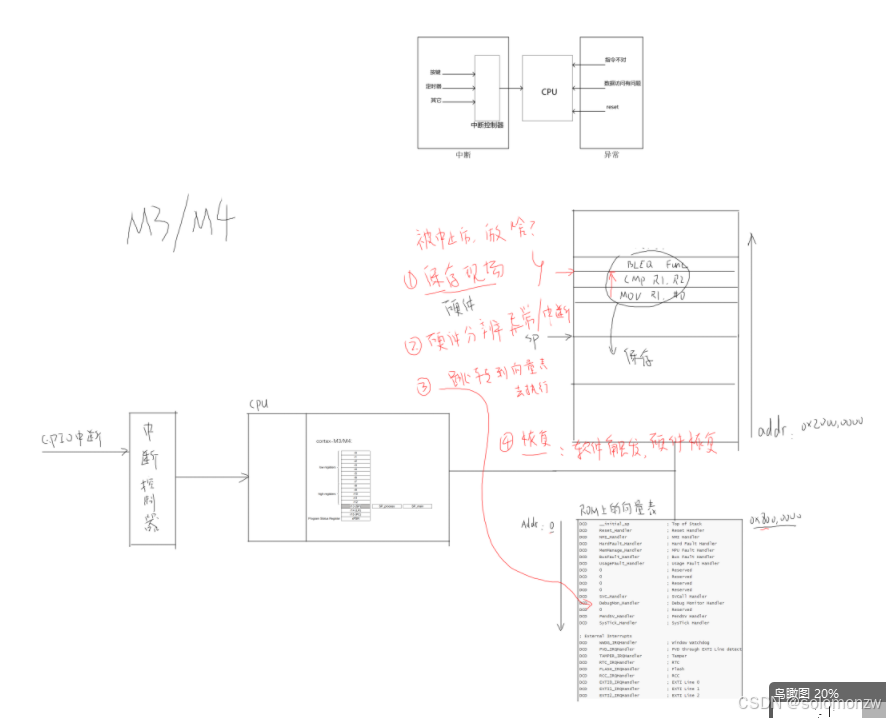

1.2.2 M3/M4的异常/中断处理流程
发生异常/中断时，硬件上实现了这些事情：
-
保存现场：把被中断瞬间的寄存器的值保存进栈里
-
根据异常/中断号，从向量表中得到函数地址，跳转过去执行
-
函数执行完后，从栈中恢复现场
保存现场、分辨异常/中断、跳转执行，都是硬件实现的。 我们只需要在向量表中，把处理函数的地址填进去就可以了。
硬件承包了大部分的工作。
M3/M4的向量表中，存放的是函数地址。
1.3 cortex A7
参考资料：ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf
实际上，以前的S3C2440属于ARM9处理器，它的异常/中断处理流程给cortex A7是一样的。

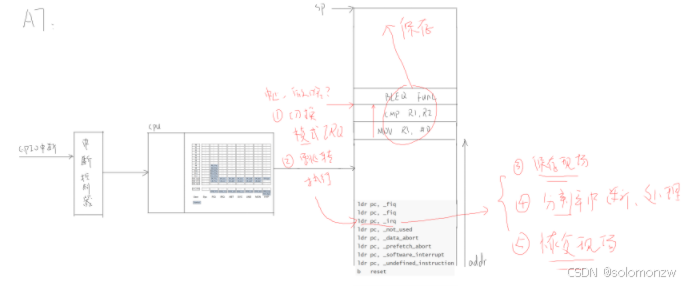

1.3.1 A7的向量表
A7的向量表中，放置的是某类异常的跳转指令。 比如发生Reset异常时，CPU就会从向量表里找到第0项，得到b reset指令，执行后就跳转到reset函数。 比如发生任何的中断时，CPU就会从向量表里找到第6项，得到ldr pc, _irq指令，执行后就跳转到_irq函数。
-
跳转之前，硬件只会保存CPSR寄存器
-
跳转之后，软件要保存现场
-
函数执行完毕，返回之前，软件恢复现场
_start: b reset ldr pc, _undefined_instruction ldr pc, _software_interrupt ldr pc, _prefetch_abort ldr pc, _data_abort ldr pc, _not_used ldr pc, _irq ldr pc, _fiq
用“急救中心分诊台”的比喻彻底理解这段代码：
1. 向量表 = 急救中心分诊台
想象医院的急诊室有一个分诊台，上面贴着各种紧急情况的处理指引：
- 第0号指引牌：突发停电 → 立即启动备用电源（
b reset） - 第1号指引牌：医生遇到未知病症 → 呼叫专家会诊（
ldr pc, _undefined_instruction） - 第6号指引牌：患者突发心梗 → 跳转到心脏急救室（
ldr pc, _irq）
ARM处理器的向量表就像这个分诊台，告诉CPU遇到不同异常时该跳转到哪里处理。
2. 关键代码解析
_start:
b reset ; 0号异常（复位）：直接跳转到reset函数（备用电源）
ldr pc, _undefined_instruction ; 1号异常（未定义指令）：加载处理函数地址
ldr pc, _software_interrupt ; 2号异常（软件中断）
ldr pc, _prefetch_abort ; 3号异常（取指错误）
ldr pc, _data_abort ; 4号异常（数据访问错误）
ldr pc, _not_used ; 5号异常（保留未用）
ldr pc, _irq ; 6号异常（普通中断）
ldr pc, _fiq ; 7号异常（快速中断）3. 两种跳转方式的区别
| 指令 | 类比 | 适用场景 |
|---|---|---|
b reset | 直接跑向备用电源室 | 复位异常（处理函数在附近） |
ldr pc, _irq | 查分诊台地图后开车前往 | 普通中断（处理函数可能在远处） |
为什么复位用b，其他用ldr？
- 复位是系统启动后的第一个操作，
reset函数通常紧接向量表存放，用短跳转（b）足够。 - 其他异常处理函数可能分散在内存各处，需用长跳转（
ldr pc）加载绝对地址。
4. 硬件与软件的分工
(1) 硬件自动操作
- 保存CPSR：发生异常时，硬件自动将当前状态寄存器（CPSR）保存到备份寄存器（SPSR）。
类比：分诊台护士记录患者当前生命体征。
(2) 软件必须操作
- 保存现场：在异常处理函数中，手动保存其他寄存器（R0-R12, LR）。
类比：急救前把患者随身物品存到储物柜。irq_handler: push {r0-r12, lr} ; 保存寄存器 ... ; 处理中断 pop {r0-r12, pc}^ ; 恢复寄存器并返回（^表示恢复CPSR） - 恢复现场：处理完成后恢复寄存器和CPSR，用
pop {..., pc}^返回原程序。
类比：急救后取回物品，患者继续原行程。
5. 异常处理全流程
- 触发中断：按键按下（触发
EXTI0_IRQ）。 - 硬件响应：
- CPU暂停当前程序，切换到IRQ模式。
- 硬件保存CPSR到SPSR_irq，PC跳转到向量表第6项（
ldr pc, _irq）。
- 软件处理：
_irq函数保存寄存器，调用EXTI0_IRQHandler处理按键。- 处理完成后恢复寄存器和CPSR，返回原程序继续执行。
6. 常见问题解答
Q1: 为什么复位不用保存寄存器？
A1: 复位是系统从头开始运行，不需要恢复之前的现场（类似电脑重启后无需恢复之前的窗口）。
Q2: 中断处理函数末尾的^符号是什么？
A2: pop {..., pc}^中的^表示同时恢复CPSR寄存器（从SPSR_irq恢复回来）。
Q3: 如果忘记保存寄存器会怎样？
A3: 寄存器的值被覆盖，程序返回后行为不可预测（类似急救时弄丢患者钱包，导致后续行程无法继续）。
终极总结
- 向量表是异常处理的导航台：告诉CPU不同异常该跳转到哪里。
- 短跳转 vs 长跳转：复位用
b，其他用ldr pc。 - 保存现场是软件的责任：硬件只记录状态（CPSR），寄存器需手动保存恢复。
- 核心口诀：
异常来时先跳转，硬件存状态，软件保现场，处理完再复原！ ✅
1.3.2 A7的异常/中断处理流程

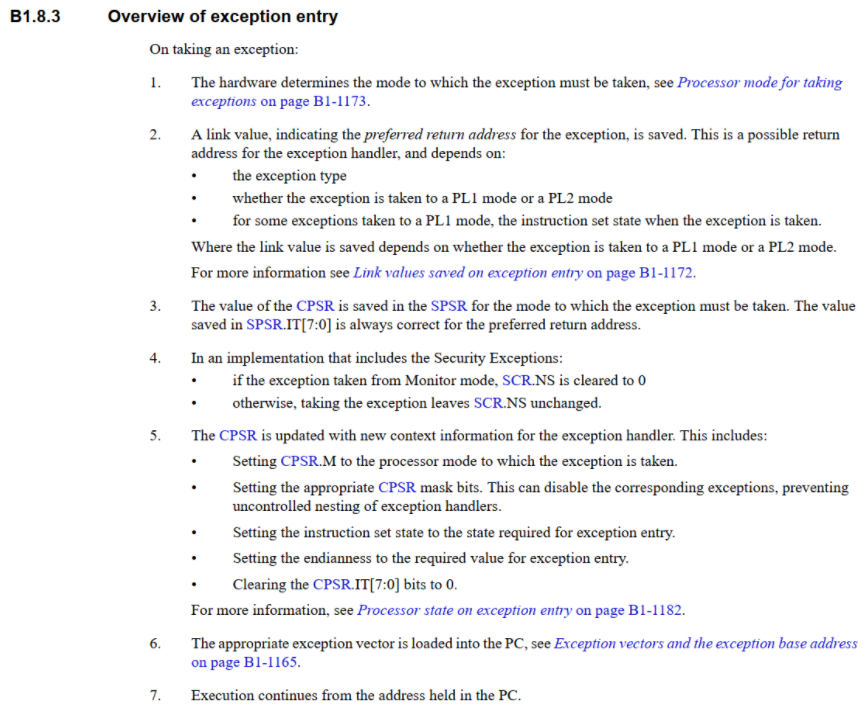

发生异常/中断时，硬件上实现了这些事情：
-
CPU切换到对应的异常模式，比如IRQ模式、未定义模式、SVC模式
-

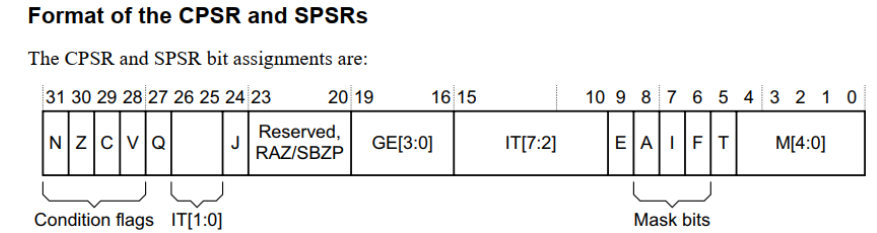

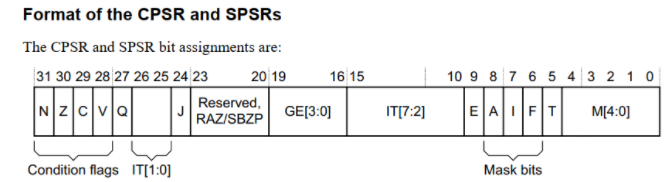

保存被中断时的CPSR到SPSR
-

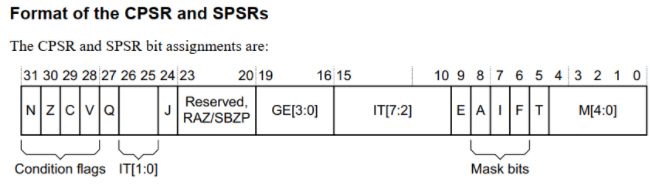

CPSR：current program status register，当前程序状态寄存器
-
SRSR：saved program status register，保存的程序状态寄存器
-
-
跳到这个异常的入口地址去，执行指令，这通常是一条跳转指令
软件要做的事情就比较多了：
-
保存现场
-
分辨异常/中断
-
调用对应的处理函数
-
恢复现场
A7的向量表中，存放的是跳转指令。
03_异常处理深入分析_保存现场
1.1 回顾一下处理流程
CPU每执行完一条指令都会检查有无中断/异常产生，发现有中断/异常产生，开始处理：
-
保存现场
-
分辨异常/中断，调用对应的异常/中断处理函数
-
恢复现场
对于不用的处理器，具体的处理工作有差别：
-
保存现场：cortex M3/M4里是硬件完成，cortex A7等是软件实现
-
分辨异常/中断：cortex M3/M4里是硬件完成，cortex A7等是软件实现
-
调用处理函数：cortex M3/M4里是硬件来调用，cortex A7等是软件自己去调用
-
恢复现场：cortex M3/M4里是软件触发、硬件实现，cortex A7等是软件实现
不管是硬件还是软件实现，第一步都是保存现场。
1.2 为什么要保存现场

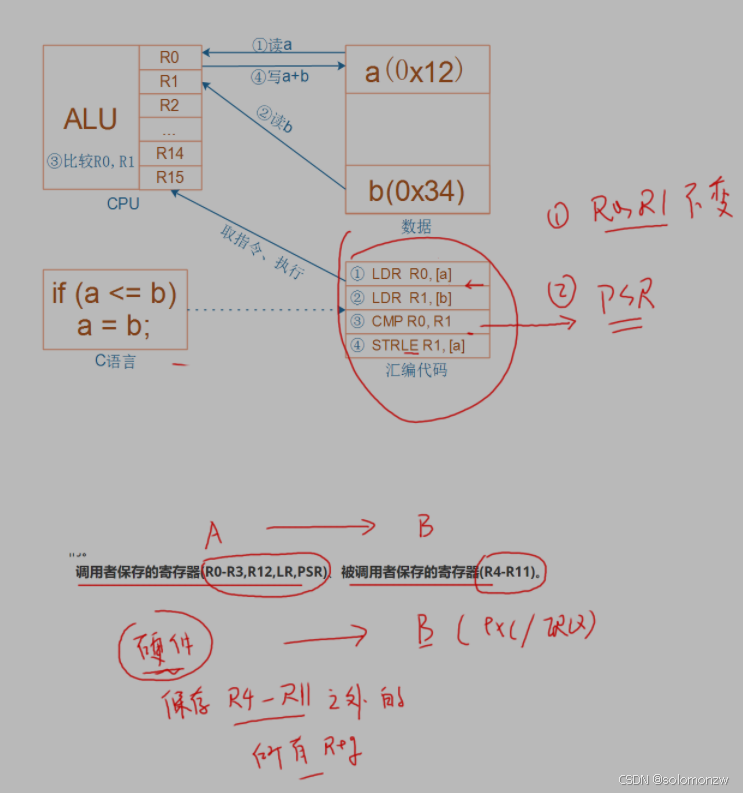

任何程序，最终都会转换为机器码，上述C代码可以转换为右边的汇编指令。 对于这4条指令，它们可能随时被异常打断，怎么保证异常处理完后，被打断的程序还能正确运行？
-
这4条指令涉及R0、R1寄存器，程序被打断时、恢复运行时，R0、R1要保持不变
-
执行完第3条指令时，比较结果保存在程序状态寄存器里，程序被打断时、恢复运行时，程序状态寄存器保持不变
-
这4条指令，读取a、b内存，程序被打断时、恢复运行时，a、b内存保持不变
内存保持不变，这很容易实现，程序不越界就可以。 所以，关键在于R0、R1、程序状态寄存器要保持不变(当然不止这些寄存器)：
-
在处理异常前，把这些寄存器保存在栈中，这称为保存现场
-
在处理完异常后，从栈中恢复这些寄存器，这称为恢复现场
1.3 保存现场

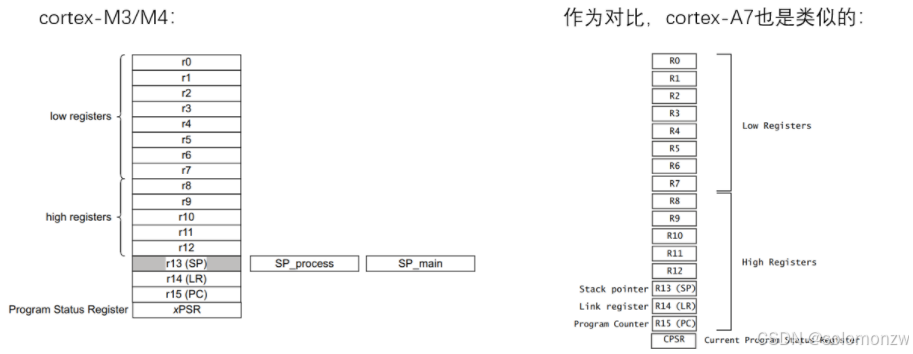

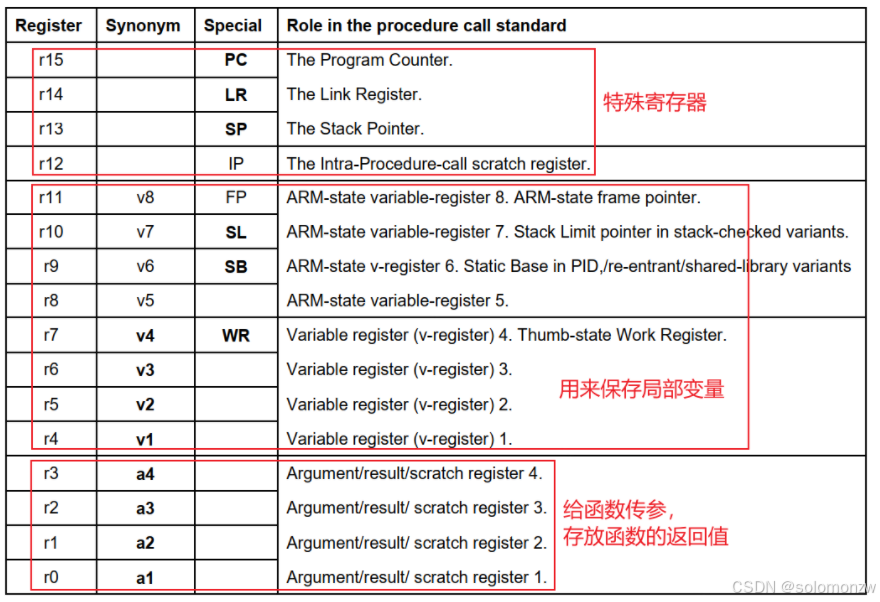

ARM处理器中有这些寄存器：
在arm中有个ATPCS规则(ARM-THUMB procedure call standard（ARM-Thumb过程调用标准）。 约定R0-R15寄存器的用途：
-
R0-R3
调用者和被调用者之间传参数
-
R4-R11
函数可能被使用，所以在函数的入口保存它们，在函数的出口恢复它们。
还有一个程序状态寄存器，对于M3/M4它被称为XPSR，对于A7它被称为CPSR，我们简称为PSR。 R0-R15、PSR，就是所谓的现场。 发生异常/中断后，在处理异常/中断前，需要保存现场，难道需要保存所有这些寄存器吗？ 不需要！ 在C函数中，可以修改R0-R3、R12、R14(LR)以及PSR。如果C函数要用到这些寄存器，就要把它们保存到栈里，在函数结束前在从栈中恢复它们。 这些寄存器被拆分成2部分：调用者保存的寄存器(R0-R3,R12,LR,PSR)、被调用者保存的寄存器(R4-R11)。 比如函数A调用函数B，函数A应该知道：
-
R0-R3是用来传参数给函数B的
-
函数B可以肆意修改R0-R3
-
函数A不要指望函数B帮你保存R0-R3
-
保存R0-R3，是函数A的事情
-
对于LR、PSR也是同样的道理，保存它们是函数A的责任
对于函数B：
-
我用到R4-R11中的某一个，我都会在函数入口保存、在函数返回前恢复
-
保证在B函数调用前后，函数A看到的R4-R11保存不变
假设函数B就是异常/中断处理函数，函数B本身能保证R4-R11不变，那么保存现场时，只需要保存这些：
-
调用者保存的寄存器(R0-R3,R12,LR,PSR)
-
PC
场景设定
想象你要暂时离开家（正常程序执行），委托朋友（函数B）帮你照看房子（处理中断）。你需要明确告诉朋友：
- 哪些物品朋友可以随意使用（调用者不保护的寄存器）
- 哪些物品必须保持原样（被调用者必须保存的寄存器）
- 哪些物品你自己会提前收好（调用者负责保存的寄存器）
1. 寄存器的责任划分
(1) 调用者（函数A）的背包
| 寄存器 | 比喻 | 责任 |
|---|---|---|
| R0-R3 | 临时工具箱（用完即丢） | 调用者提前保存，传参数给函数B后不再保护 |
| R12 | 备用工具包 | 调用者提前保存 |
| LR(PC) | 回家的路线图 | 调用者必须保存返回地址 |
| PSR | 当前房间的温度计 | 调用者保存环境状态 |
(2) 被调用者（函数B）的保险柜
| 寄存器 | 比喻 | 责任 |
|---|---|---|
| R4-R11 | 传家宝古董 | 函数B若使用，必须自己存入保险柜并复原 |
2. 异常处理时的具体操作
(1) 硬件自动操作
- 保存PC和PSR：
发生异常时，硬件自动将 PC（下条指令地址） 和 PSR（程序状态） 存入栈中。
类比：地震时保险箱自动锁住贵重物品。
(2) 软件必须操作
-
保存调用者背包里的物品：
在异常处理函数中，手动保存 R0-R3, R12, LR（如果后续要调用其他函数）。irq_handler: push {r0-r3, r12, lr} ; 保存调用者的背包 ... ; 处理中断 pop {r0-r3, r12, lr} ; 取回背包 bx lr ; 返回（硬件自动恢复PC和PSR） -
按需保存保险柜物品：
如果异常处理函数使用了 R4-R11，必须自己保存和恢复：irq_handler: push {r4-r11} ; 保存保险柜里的传家宝 ... ; 处理中断 pop {r4-r11} ; 恢复传家宝 bx lr
3. 现实案例解析
(1) 场景：函数A调用函数B（普通函数）
// 函数A（调用者）
void A() {
int a = 1, b = 2; // 可能占用R0-R3
B(a, b); // 调用前不保存R0-R3，责任自负！
}
// 函数B（被调用者）
void B(int x, int y) {
int c = x + y; // 使用R0-R3（无需保存）
int d = 0; // 可能使用R4，必须保存！
}- 函数A的失误：若在调用B后还要使用
a或b，但没有提前保存R0-R3，值会被覆盖！
(2) 场景：中断处理函数
; 中断处理函数（被调用者）
irq_handler:
push {r0-r3, r12, lr} ; 保存调用者的背包
push {r4} ; 保存保险柜的R4
bl handle_irq ; 调用C函数（可能修改R0-R3）
pop {r4} ; 恢复R4
pop {r0-r3, r12, lr} ; 恢复背包
bx lr ; 返回4. 不同架构的差异
| 架构 | 自动保存的寄存器 | 软件需保存的寄存器 |
|---|---|---|
| ARM A7 | PC, CPSR | R0-R3, R12, LR, R4-R11（若使用） |
| Cortex-M3/M4 | PC, PSR, R0-R3, R12, LR | R4-R11（若使用） |
终极总结
| 角色 | 责任 | 操作口诀 |
|---|---|---|
| 调用者 | 保护临时工具（R0-R3, R12, LR, PSR） | “传参前收好背包” |
| 被调用者 | 保护传家宝（R4-R11） | “用前锁柜，用完复原” |
| 硬件 | 自动保护路线图和状态（PC, PSR） | “地震时自动锁保险箱” |
核心原则：
- 调用者的背包自己管：R0-R3传参后即可丢弃，重要数据提前存好。
- 被调用者的保险柜自己锁：若用R4-R11，必须保存恢复。
- 硬件是智能保险箱：自动守护最关键的路标（PC）和环境（PSR）。
1.4 对于M3/M4
参考资料：DDI0403E_B_armv7m_arm.pdf、ARM Cortex-M3与Cortex-M4权威指南.pdf、PM0056.pdf

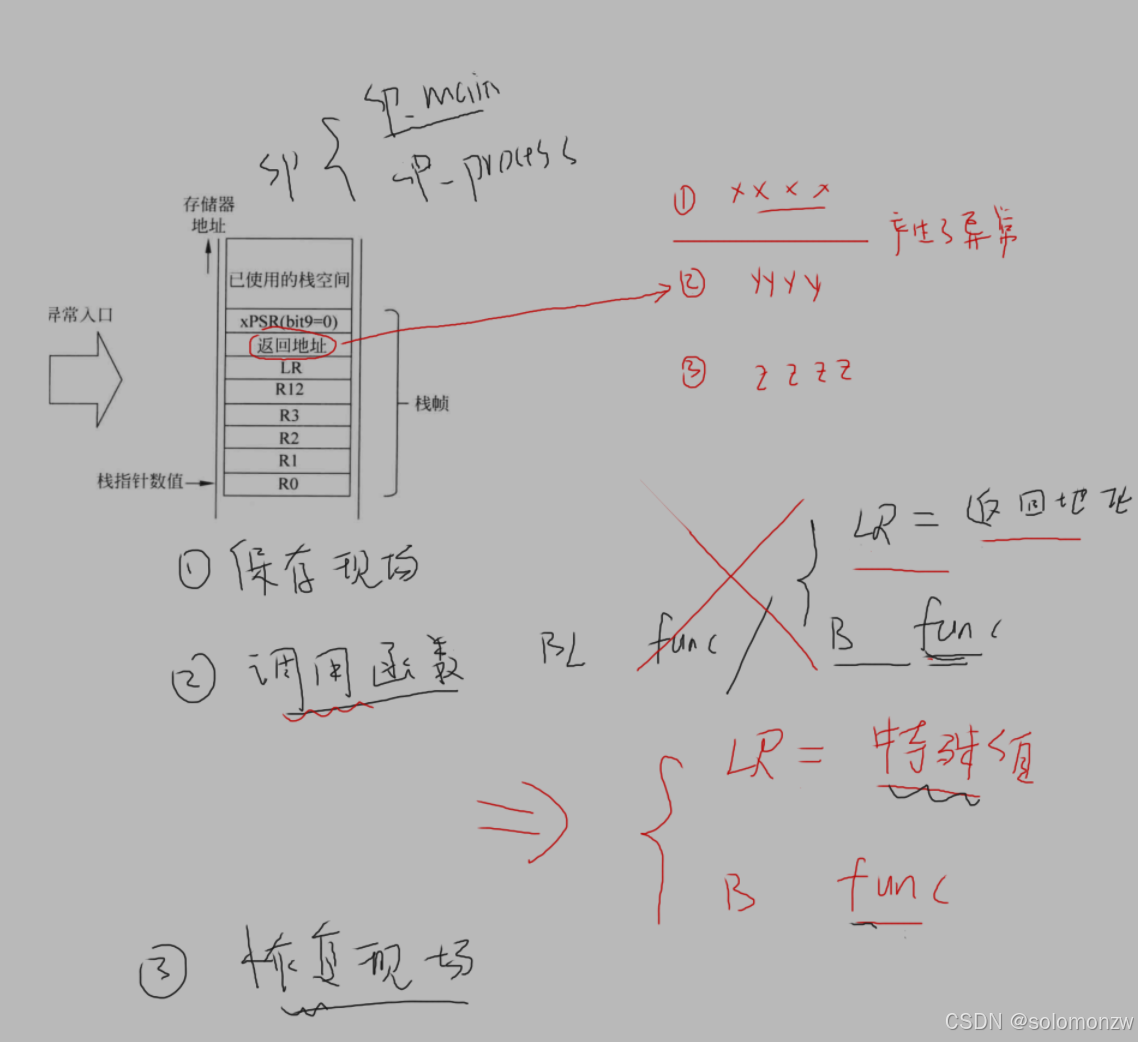

1.4.1 硬件保存现场
1.4.2 然后调用C函数
C函数执行完后，它返回LR所指示的位置。 难道把LR设置为被中断的程序的地址就行了吗？ 如果只是返回LR所指示的地方，硬件帮我们保存在栈里的寄存器，怎么恢复？ M3/M4在调用异常处理函数前，把LR设置为一个特殊的值，转给特殊的值被称为EXC_RETURN。 当PC寄存器的值等于EXC_RETURN时，会触发异常返回机制，简单地说：会从栈里恢复R0-R3,R12,LR,PC,PSR等寄存器。 EXC_RETURN的值，请参考ARM Cortex-M3与Cortex-M4权威指南.pdf，截图如下：
补充2个知识点：
-
操作模式：M3/M4有两个操作模式
-
处理模式：执行中断服务程序等异常处理时，处于处理模式
-
线程模式：执行普通应用程序代码时，处于线程模式
-
-
M3/M4有连个SP寄存器：SP_process、SP_main
-
有些RTOS在运行用户程序时会使用SP_process，默认使用SP_main。
-
1.5 对于A7

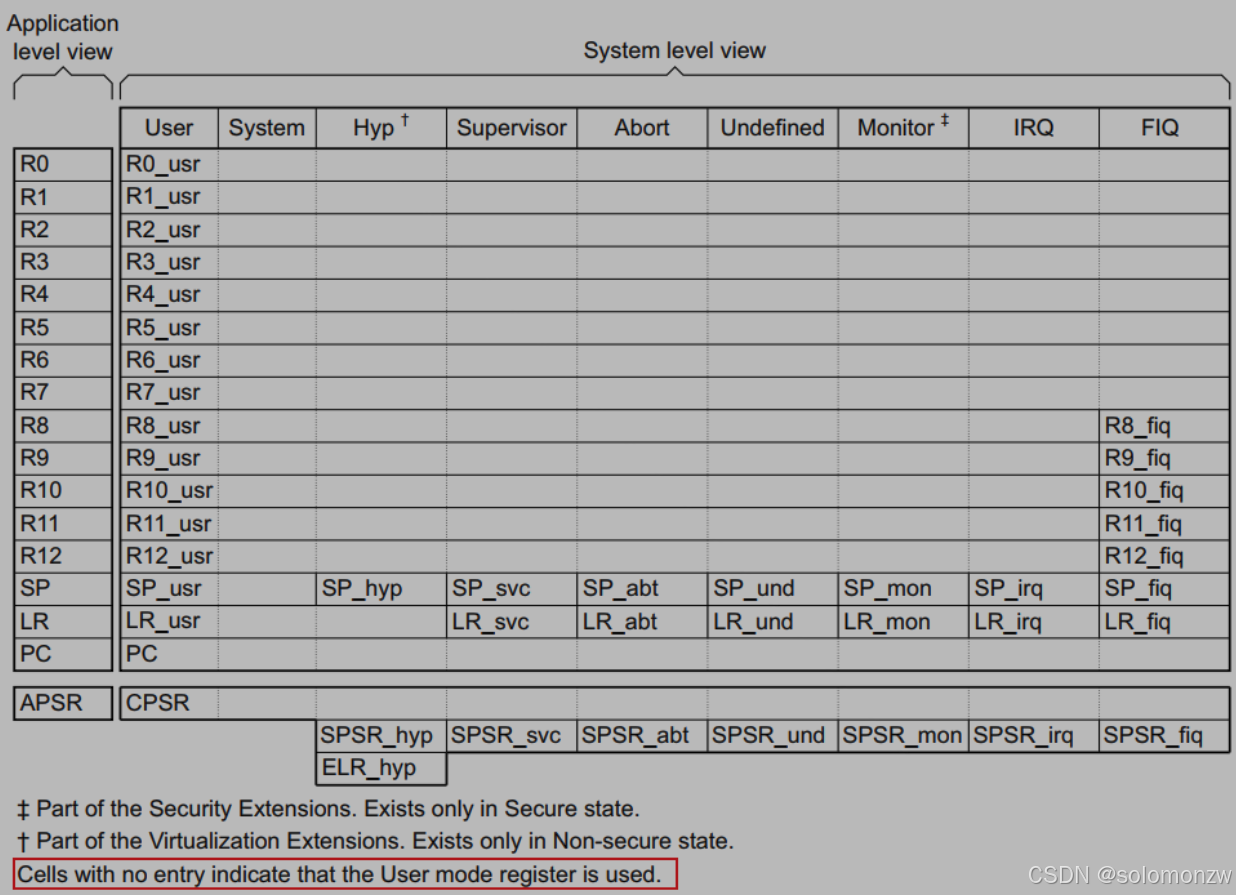

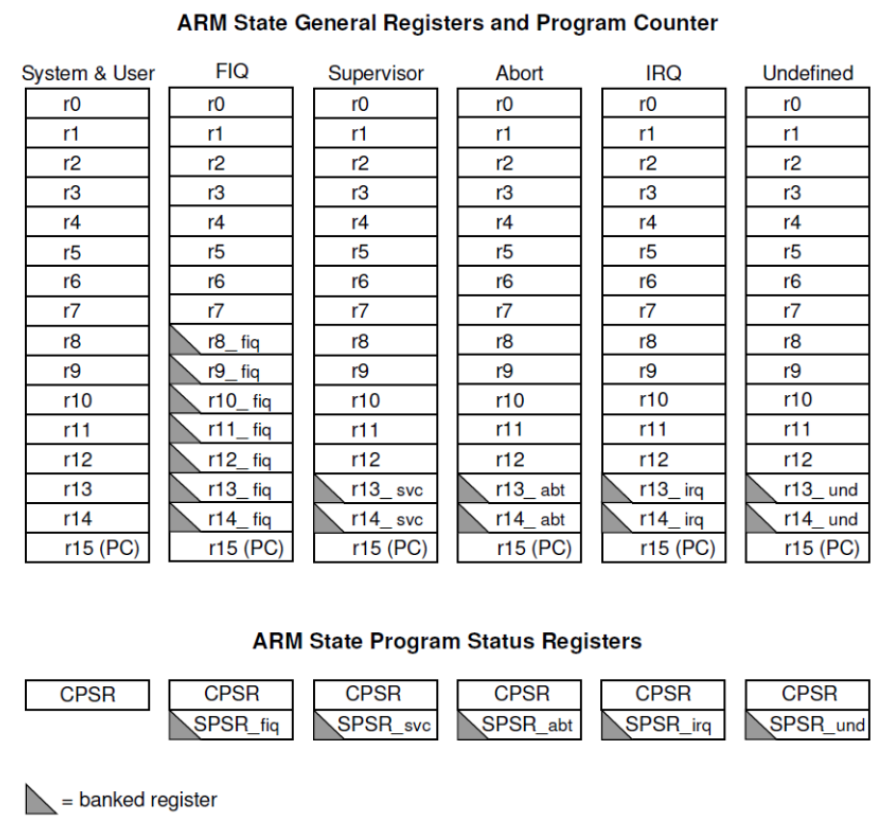

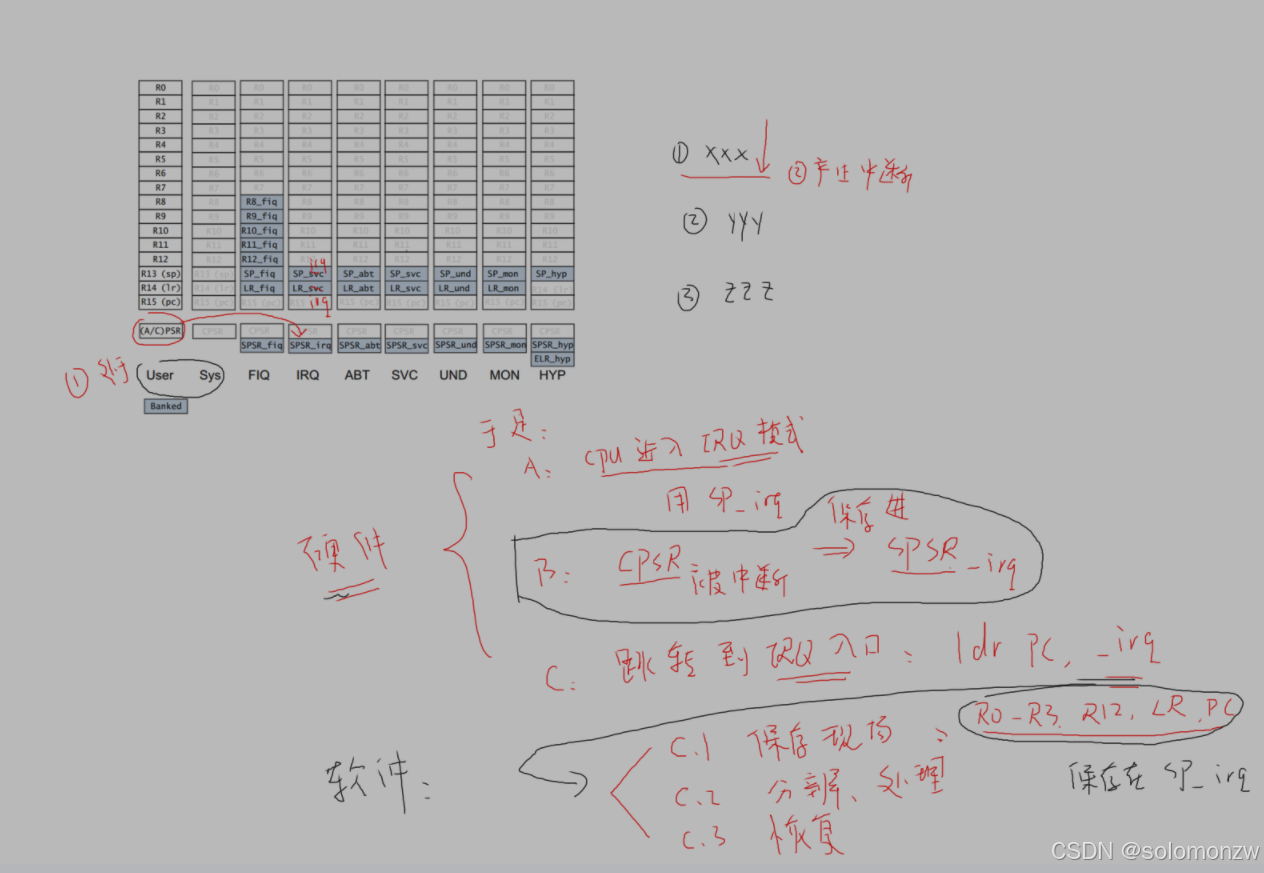

它寄存器如下：

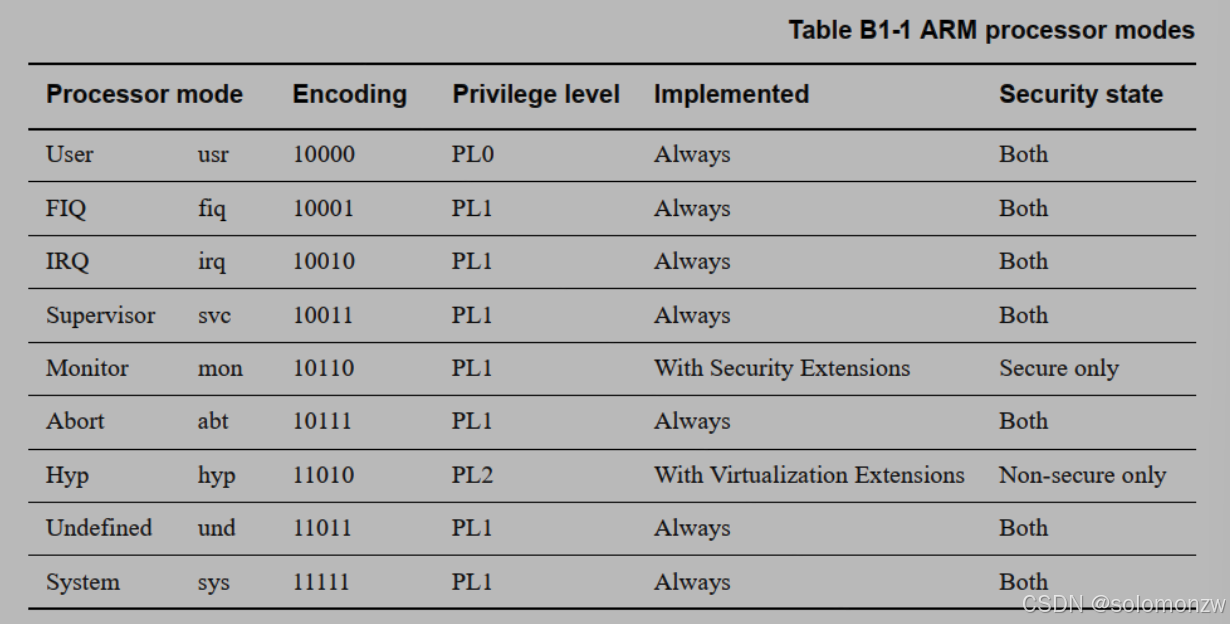

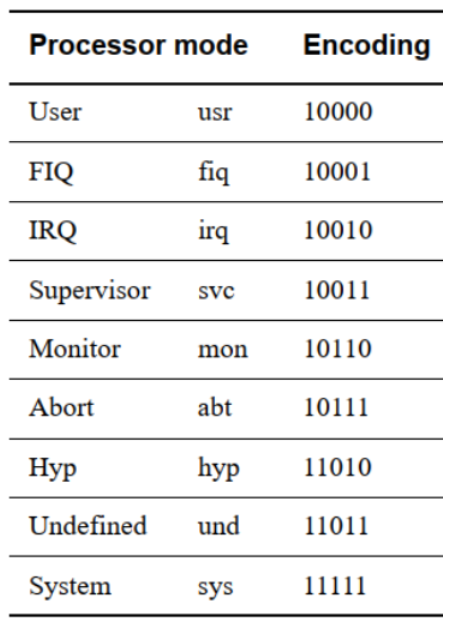

处理器有9中模式：User、Sys、FIQ、IRQ、ABT、SVC、UND、MON、HYP。 上图中深色的寄存器，表示该模式下的"Banked"寄存器，比如SPSR寄存器，在很多模式下都有自己的、单独的寄存器。 比如IRQ模式下访问SPSR时，访问到的是IRQ模式下自己的SPSR_irq，别的模式下无法访问SPSR_irq。
比较值得关注的是FIQ模式，名为"快中断"，它有很多"Banked"寄存器：R8-R12,SP,LR。 在FIQ模式下，它既然能使用自己的R8-R12,SP,LR，自然不需要去保存被中断的程序的"R8-R12,SP,LR"了。 省去保存这几个寄存器的时间，处理中断时自然就快很多，所以被称为"FIQ"。
从上图也看到，几乎每个模式下都有自己是SP寄存器，意味着这些模式下有自己的栈。
当发生异常时，以IRQ为例：
-
CPU会自动切换进入对应的模式，比如进入IRQ模式
-
并且会把被中断是的CPSR保存到SPSR_irq里
所以发生异常/中断时，在保存现场时，只需要保存：
-
调用者保存的寄存器(R0-R3,R12,LR)
-
PC
用“智能快递柜”和“银行VIP通道”的比喻彻底理解两种架构的中断处理机制：
一、Cortex-M3/M4的中断处理（智能快递柜）
1. 硬件自动保存现场（快递柜自动存件）
当中断到来时（比如快递到达）：
- 自动存件：硬件像智能快递柜一样，自动将 8个关键包裹（R0-R3, R12, LR, PC, PSR）存入指定格口（栈）。
- 生成取件码：硬件设置一个特殊取件码 EXC_RETURN（如
0xFFFFFFF1），用于后续取件。
; 硬件自动完成：
将 R0-R3, R12, LR, PC, PSR 压入栈
设置 LR = EXC_RETURN（类似生成快递取件码）2. EXC_RETURN的作用（取件码触发自动出库）
当异常处理函数执行完毕（快递员取件完成）：
- 扫码触发：将取件码（EXC_RETURN）加载到PC寄存器。
- 自动恢复：硬件从栈中弹出之前保存的8个寄存器，恢复现场。
; 中断处理函数返回时：
BX LR ; 当LR是EXC_RETURN时，触发自动恢复3. 两种操作模式（快递柜的工作模式）
| 模式 | 比喻 | 用途 |
|---|---|---|
| 线程模式 | 普通用户模式 | 运行日常应用程序 |
| 处理模式 | 管理员模式 | 处理紧急中断任务 |
- 双栈设计：
SP_main：系统核心任务的专属柜（管理员专用）。SP_process：普通用户快递柜（RTOS用户程序使用）。
优势：防止用户程序搞乱系统核心数据。
二、ARM A7的中断处理（银行柜员窗口）
1. 九种工作模式（银行的不同服务窗口）
每个模式对应一个独立服务窗口，拥有专属柜员和保险箱：
- User模式：普通客户窗口（基础服务）。
- IRQ模式：普通业务加急窗口（处理一般中断）。
- FIQ模式：VIP专属窗口（快速处理紧急事务）。
2. FIQ为何更快？（VIP专属保险箱）
- 专属储物格：FIQ模式自带 R8-R12, SP, LR，无需操作客户的储物格。
- 免排队特权：处理中断时省去保存/恢复这些寄存器的步骤。
; 普通窗口（IRQ）处理流程：
保存客户物品（R0-R3, R12, LR） → 办理业务 → 归还物品 → 送走客户
; VIP窗口（FIQ）处理流程：
直接使用VIP保险箱 → 极速办理 → 送走客户（无需存取物品）3. 异常处理流程（以IRQ为例）
- 切换窗口：硬件自动切换到IRQ窗口（使用专属柜员和保险箱）。
- 保管凭证：将客户的环境信息（CPSR）存入专属保险箱（SPSR_irq）。
- 手动存物：软件需保存客户的 R0-R3, R12, LR。
- 恢复现场：处理完成后手动归还物品和环境。
IRQ_Handler:
; 手动保存客户物品
STMFD SP!, {R0-R3, R12, LR}
; 处理中断...
; 归还物品并恢复环境
LDMFD SP!, {R0-R3, R12, LR}
SUBS PC, LR, #4 ; 从SPSR_irq恢复CPSR三、对比总结：M系列 vs A系列
| 特性 | Cortex-M3/M4 | ARM A7 |
|---|---|---|
| 硬件支持 | 全自动存取（适合新手） | 半自动+手动操作（适合高手） |
| 中断速度 | 中等（自动操作需要时间） | FIQ极快（VIP通道免操作） |
| 寄存器管理 | 统一管理，双栈切换 | 多保险箱独立管理 |
| 适用场景 | 实时嵌入式设备（如智能手表） | 复杂系统（如手机、平板） |
四、现实案例
案例1：智能家居温控器（M4内核）
- 温度传感器触发中断：
- 硬件自动保存8个寄存器到栈。
- 执行温度读取函数。
BX LR触发自动恢复，继续运行主程序。
案例2：手机快速充电（A7内核）
- 充电电流监控（FIQ处理）：
- 直接使用专属R8-R12计算电流。
- 无需保存寄存器，处理速度比普通中断快40%。
终极口诀
- M系列：“自动存取，傻瓜式操作”
- A系列：“VIP通道，高手专用提速”
- 核心差异：
- M系列硬件全包，适合实时性要求高的简单系统。
- A系列手动优化，适合需要极致性能的复杂场景。 ✅
-
寄存器 = 工作台上的工具格
- R0-R15就像16个工具格（R15是指挥棒位置，记录正在执行的任务）
- R13是工具箱（sp），R14是任务备忘录（lr），R15是当前工作进度（pc）
-
不同工作模式 = 不同工种的工作服
- 用户模式(User)：日常状态
- 系统模式(Sys)：7种特殊状态（FIQ快速抢修/IRQ普通维修/ABT事故处理等）
-
工具的特点：
- R0-R7是通用工具（所有模式共用）
- R8-R14是专用工具（每种工作服有自己的一套，比如穿FIQ工作服时会自动切换为R8_fiq等专属工具）
- 特殊工具：CPSR是工作状态显示屏（显示当前工作模式、是否完成任务等）
为什么这样设计？
当接到紧急任务（比如中断）时，CPU只需快速换上对应的工作服，就能直接使用该模式专用的工具，不需要先把原来的工具收起来，大大提高了响应速度。这就是为什么手机能流畅处理多任务、游戏能快速响应的硬件秘密之一！
04_CPU模式(Mode)_状态(State)与寄存器
这节课我们来讲CPU的工作模式(Mode) 状态(State)寄存器，主要是cortex A7。 参考：
-
《ARM体系结构与编程》作者：杜春雷 -
ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf -
S3C2440A_UserManual_Rev13.pdf：没错，这个手册里描述得更清晰
ARM9和cortex A7的CPU模式、状态、寄存器，以及发生异常时的处理细节，几乎是一模一样的。
1.1 CPU有9种Mode
跟ARM9相比，多了2中Mode：Monitor、Hyp。在本课程中不涉及这两种模式。 除usr模式外，其他模式是特权模式。 usr模式下，无法通过修改CPSR寄存器进入其他模式。 在其他模式下，可以通过修改CPSR寄存器进入其他模式。
-
usr：用户模式
-
sys：系统模式
-
undefined(und)：未定义模式
-
Supervisor(svc)：管理模式
-
Monitor
-
Abort(abt)：中止模式 有两种情况会导致CPU今日中止模式：
-
指令预取中止(读取某条指令时发生错误)
-
数据访问终止 (读写某个地址上的数据时，发生错误)
-
-
Hyp
-
IRQ(irq)：中断模式
-
FIQ(fiq)：快中断模式
1.2 有2种State
以前的ARM9芯片，支持两种指令集：
-
ARM state：每条指令都是32位的，高效，但是占空间
-
Thumb state：每天指令都是16位的，节省空间，但是有时候效率不高
对于Cortex A7芯片，还有Thumb2指令集，支持16位、32位指令混合编程。
1.3 寄存器
有这些寄存器：
-
通用寄存器
-
备份寄存器(banked register)
-
当前程序状态寄存器(CPSR，Current Program Status Register)
-
CPSR的备份寄存器(SPSR，Save Program Status Register)
1.3.1 寄存器总图
一、核心设计理念
处理器像一栋多功能办公楼，不同工作模式对应不同部门，寄存器相当于各部门的专属办公桌：
-
部门分类（工作模式）
- 常规部门：User（普通员工办公室）
- 应急部门：FIQ（火警响应组）、IRQ（设备维修组）、Abort（事故处理组）
- 管理办公室：System（总务处）、Hyp（虚拟化调度中心）、Monitor（安全监控室）
-
办公桌规则
- 公共区域（R0-R12）：所有部门共用
- 部门专属储物柜（R8-R14）：每个应急部门有自己的储物空间
- 重要设备（CPSR/SPSR）：全楼状态显示屏+部门独立备份屏
二、关键寄存器详解
1. 通用办公区（R0-R12）
所有模式共用，相当于公共会议室的白板，不同部门使用时需要自行记录/擦除内容
2. 应急部门装备（FIQ特权）
| 专属装备 | 优势说明 |
|---|---|
| R8_fiq-R12_fiq | 5个独立储物柜，处理紧急任务时无需腾空原有物品 |
| SP_fiq/LR_fiq | 专用电话和记事本，记录当前任务进度 |
示例：当手机触控屏被触摸时，FIQ模式可立即使用专属寄存器处理，比普通中断快50%
3. 管理核心设备
- PC寄存器：全楼唯一的总控台（记录当前执行位置）
- CPSR/SPSR：双屏监控系统（当前状态+部门备份状态）
- ELR_hyp：虚拟化部门的时光机（可回退错误操作）
三、模式切换流程图
[用户模式] → 遇到中断/异常 → 换工作服（切换模式）
↓
[自动领取装备] → 穿上FIQ/IRQ等专属马甲 → 使用专用寄存器
↓
[处理完毕] → 脱掉专属马甲 → 放回专用储物柜 → 返回原模式四、安全设计亮点
- 隔离保护：Hyp模式（虚拟化扩展）和Monitor模式（安全扩展）各自独立储物柜
- 双重世界：安全状态（†标注）与非安全状态（+标注）物理隔离
- 故障隔离：Abort模式专用SP_abt/LR_abt，保证系统崩溃时核心数据不丢失
这种设计使得手机能做到：微信视频通话（User模式）与指纹识别（FIQ模式）同时运行互不干扰，游戏触控响应速度可达毫秒级。
我们不关心Monitor模式、Hyp模式，那么可以看ARM9手册上的这个图，更直观：
1.3.2 备份寄存器
上图中阴影部分，是该模式下自己专有的寄存器。 比如执行这样的指令：
mov R0, R8
在System 模式下访问的是R0和R8，在所有模式下访问R0都是同一个寄存器。 但是在FIQ模式下，访问R8时访问，它对应FIQ模式专属的R8寄存器，不是同一个物理上的寄存器，相当于：
mov R0,R8_fiq
在这各种异常模式下，都有自己专属的R13、R14寄存器：
-
R13用作SP(栈) ：所以发生异常时，使用的是该异常模式下的栈
-
R14用作LR(返回地址)：用来保存发生异常时的指令地址，处理完异常后，根据LR的值恢复被中断的程序
为什么快中断(FIQ)有那么多专属寄存器？ 回顾一下中断的处理过程：
-
保存现场(保存被中断模式的寄存器)
-
处理异常
-
最后恢复这些寄存器
假设程序正在系统模式/用户模式下运行， 当发生中断时，需要把R0 ~ R14这些寄存器全部保存下来。 但如果是快中断，那么就不需要保存系统/用户模式下的R8 ~ R12这几个寄存器， 因为在FIQ模式下有自己专属的R8 ~ R12寄存器， 这样可以省略保存寄存器的时间，加快处理速度。
1.3.3 程序状态寄存器
CPSR，表示当前程序状态寄存器，这是一个特别重要的寄存器 SPSR，用来保存CPSR，它们格式如下
这张图展示了ARM架构中两个核心状态寄存器（CPSR和SPSR）的二进制位分配结构。你可以把它们想象成计算机的「控制面板」，通过32个开关（位）的排列组合，控制处理器的运行状态。以下用三个层次帮你理解：
一、核心功能定位
- CPSR（Current Program Status Register）：实时显示CPU当前的工作状态（如是否在中断中、运算结果是否为零等）
- SPSR（Saved Program Status Register）：当发生中断/异常时，自动备份CPSR的"现场快照"，处理完毕后再还原
二、位域详解（从高位到低位）
1️⃣ 条件标志区（31-24位）—— CPU的"成绩单"
| 位域 | 缩写 | 功能说明 | 示例场景 |
|---|---|---|---|
| 31 | N | 负数标志（Negative） | 计算-5+3后N=1 |
| 30 | Z | 零标志（Zero） | 计算5-5后Z=1 |
| 29 | C | 进位标志（Carry） | 加法溢出时C=1 |
| 28 | V | 溢出标志（Overflow） | 符号位错误时V=1 |
| 27 | Q | 饱和标志（Saturation） | SIMD运算饱和时触发 |
2️⃣ 控制开关区（23-8位）—— CPU的"操作台"
| 位域 | 功能说明 | 关键作用 |
|---|---|---|
| 24-27 | GE[3:0] | SIMD指令比较结果存储 |
| 19-26 | IT[7:0] | 条件执行指令控制块（if-then） |
| 9 | E | 字节序控制（0=小端，1=大端） |
| 8/7 | A/I/F | 中断屏蔽开关： A=中止中断屏蔽 I=普通中断屏蔽 F=快速中断屏蔽 |
| 5 | T | 指令集模式（0=ARM，1=Thumb） |
3️⃣ 模式标识区（4-0位）—— CPU的"身份证"
| 位模式 | 值 | 对应模式 | 典型场景 |
|---|---|---|---|
| M[4:0] | 0b10000 | User（用户模式） | 运行普通APP |
| 0b10001 | FIQ（快速中断模式） | 处理触摸屏点击 | |
| 0b10010 | IRQ（普通中断模式） | 处理键盘输入 | |
| 0b10111 | Abort（异常终止模式） | 内存访问错误处理 |
三、设计精妙之处
-
快速响应机制：
当中断发生时，硬件自动将CPSR拷贝到SPSR，并立即修改CPSR中的模式位（M[4:0]）和中断屏蔽位（I/F），实现微秒级切换。 -
双重保险设计：
RAZ/SBZP标注位（灰色区域）要求软件必须写0，避免未来架构升级时出现兼容性问题。 -
状态继承规则：
通过IT[7:0]位的设计，Thumb-2指令集能实现条件执行语句嵌套（类似if-else的层级判断）。
现实应用示例
当你在手机上玩游戏时：
- 触控中断触发FIQ模式 → CPSR的M[4:0]变为0b10001
- 系统自动屏蔽其他中断（F位=1）→ 保证触控响应优先
- 处理完毕后从SPSR恢复原模式 → 继续渲染游戏画面
这种精密位控制，正是手机能同时处理微信消息、音乐播放和游戏操作的底层秘密！
好的！我用一个「厨房做菜」的比喻来解释SIMD运算，保证你3分钟完全理解：
一、SIMD的本质：「批量烹饪法」
想象你是个厨师，要做100份宫保鸡丁：
-
传统方式（普通CPU指令）
你每次只能炒1份，需要重复100次：倒油→炒肉→加料→装盘 -
SIMD方式（单指令多数据）
你有个魔法炒锅（SIMD单元），能同时炒8份宫保鸡丁：
一次倒油→同时炒8份肉→同时加8份料→同时装8个盘子
这就是SIMD的核心优势：用一条指令同时处理多个数据！
二、关键技术拆解
1. 数据打包——食材预处理
假设每份宫保鸡丁需要：
鸡肉(8位) + 花生(8位) + 辣椒(8位) + 酱油(8位) = 32位数据包
SIMD寄存器就像一个分层食盒：
[鸡肉1|花生1|辣椒1|酱油1 | 鸡肉2|花生2|辣椒2|酱油2 | ... | 鸡肉8|花生8|辣椒8|酱油8]128位SIMD寄存器能同时装8份32位调料包（实际中数据位宽可调整）
2. 并行计算——魔法炒锅工作
当执行SIMD加法指令时：
8份鸡肉同时翻炒 → 8份酱油同时喷洒 → 8份辣椒同步调味所有操作在1个时钟周期内完成，效率是传统方式的8倍
三、什么是「运算饱和」？
典型场景：音频音量增强
假设用SIMD同时处理4个音频采样值（每个值范围0-255）：
原始数据：[200, 150, 240, 180]
增强指令：所有数值+60普通处理（溢出）：
200+60=260 → 溢出变成4（二进制高位丢失） → 产生爆音
结果：[4, 210, 44, 240] ❌ 完全失真饱和处理（Saturation）：
200+60=260 → 超过255 → 自动锁定为最大值255
结果：[255, 210, 255, 240] ✅ 保持最大音量不爆音此时CPSR中的Q（饱和标志）会亮起，告诉系统："本次运算有数据触顶了！"
四、现实世界中的应用
-
手机拍照
HDR合成时，SIMD同时处理百万像素点的亮度/对比度，饱和标志防止过曝 -
游戏特效
粒子特效（雨雪、火焰）的位置计算，128位SIMD寄存器同时操控数百个坐标 -
视频解码
解码4K视频时，SIMD批量处理宏块数据，饱和机制确保颜色值不溢出
为什么这么设计？
传统溢出处理像「水杯接水漫出来」（数据丢失），而饱和处理像「自动水位控制器」（保持最大合理值）。这种设计在图形、音频等场景中，能避免突然的数值跳变，保证视觉/听觉的平滑体验！
-
M4 ~ M0 表示当前CPU处于哪一种模式(Mode) 我们可以读取这5位来判断CPU处于哪一种模式，也可以修改它进入其他模式。 注意：假如当前处于用户模式下，是没有权限修改这些位的。 M4 ~ M0对应模式，如下图所示：
-
其他位
-
Bit5 State bits：表示CPU工作于Thumb State还是ARM State，用的指令集是什么。
-
Bit6 FIQ disable：当bit6等于1时，FIQ被禁止。
-
Bit7 IRQ disable：当bit5等于1时，禁止所有的IRQ中断，这个位是IRQ的总开关
-
Bite28 ~ Bit31是状态位 什么是状态位，比如说执行这两条指令
cmp R0, R1 beq xxx
如果R0 等于 R1，第1条指令会导致CPSR中的Z位等于1。 后面的跳转指令，会根据Z位的值决定是否跳转：Z等于1就跳转，否则就不跳转。
-
每个模式下都有自己的SPSR寄存器，表示发生异常时，这个寄存器会用来保存被中断的模式下的CPSR。 就比如程序在系统模式下运行，当发生中断时会进入irq模式时，这个SPSR_irq就保存系统模式下的CPSR。
1.4 发生异常时处理流程
我们来看看发生异常时CPU是如何协同工作的。
1.4.1 异常向量表

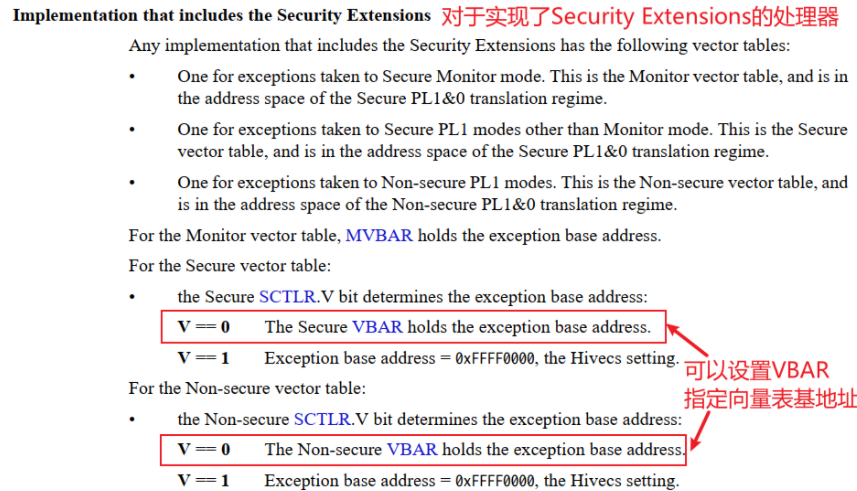

在ARM9里，异常向量表基地址只有两个取值：0、0xFFFF0000。 对于cortex A7，它的异常向量表基地址是可以修改的。
一、公司安全区域划分
处理器像一家设有严格安全等级的公司：
-
监控中心（Secure Monitor模式）
- 最高安全级别，处理跨区域的安全事件
- 有一本专用《监控中心应急预案》（Monitor Vector Table）
-
保密办公室（Secure非Monitor模式）
- 处理机密业务问题
- 存放《机密应急预案》（Secure Vector Table）
-
普通办公区（Non-secure模式）
- 处理日常事务
- 使用《常规应急预案》（Non-secure Vector Table）
二、应急预案存放规则
1. 存放位置决定权
-
监控中心：必须使用保险柜里的专用本（地址由MVBAR寄存器指定）
-
保密办公室：有两种选择
✅ 若安全主管开启「统一存放」开关（Secure SCTLR.V=1）→ 使用公司统一保险柜（地址0xFFFF0000）
✅ 若关闭开关（V=0）→ 可自选保险柜位置（地址由Secure VBAR寄存器指定） -
普通办公区：同样有两种选择
✅ 统一存放开关（Non-secure SCTLR.V=1）→ 使用统一保险柜
✅ 关闭开关（V=0）→ 自选位置（由Non-secure VBAR指定）
三、核心设计亮点
-
物理隔离
保密区和普通区的应急预案存放在不同的保险柜（Secure/Non-secure地址空间），普通员工无法接触机密文件。 -
快速切换
当发生跨区域事件时（如普通区发现可疑操作），监控中心能立即调取对应区域的应急预案，无需现场翻找。 -
双重保险
统一地址0xFFFF0000相当于公司统一采购的标准保险柜，而VBAR自选地址则允许各部门使用定制保险柜。
现实场景示例
当手机同时运行银行APP（安全模式）和游戏（普通模式）时：
- 游戏突然崩溃 → 触发普通区应急预案（地址由Non-secure VBAR指定）
- 检测到可疑数据篡改 → 切换到监控中心应急预案（MVBAR指定地址）
- 银行APP密钥验证 → 调用保密区应急预案（Secure VBAR地址）
- 所有操作互不干扰，恶意程序无法读取安全区的应急流程
这种机制正是手机能同时保障支付安全和游戏流畅的底层秘密！
1.4.2 进入异常的处理流程(硬件)
我们来翻译一下： 发生异常时，我们的CPU会做什么事情
-
硬件确定要进入哪种异常模式
-
LR寄存器被更新，它表示处理完异常后要返回到哪里，这个值可能需要修改。
-
SPSR = 被中断时的CPSR
-
对于"Security Exceptions"，……，本课程不涉及
-
更新异常模式下的CPSR：设置模式位、设置mask bit(屏蔽其他异常)、设置指令集状态位
-
PC = 异常入口地址
-
从PC所指示地方执行程序
一、整体概念
处理器处理异常就像医院的「急诊分诊系统」，当发生意外（如程序错误、硬件中断等），需要立即启动标准抢救流程：
核心角色
- 医生（CPU核心）：正在处理普通任务（主程序）
- 护士站（异常处理模块）：备有7种应急预案（对应7类异常）
- 病历本（CPSR/SPSR）：记录当前健康状态
- 急救手册（异常向量表）：明确每种病症对应科室位置
二、7步急救流程解析
1️⃣ 分诊台预判（确定异常模式）
- 护士首先判断病症类型：
- 是普通发烧（IRQ中断）？还是心脏骤停（HardFault错误）？
- 对应选择「急诊科室」（PL1普通模式/PL2监控模式）
技术对应：根据异常类型选择ARM模式（User/SVC/IRQ等）
2️⃣ 登记患者信息（保存链接值）
- 记录患者被送来时的位置（程序被中断的地址），就像：
- 在病历本写下「患者晕倒在第3诊室门口」（保存PC值到LR寄存器）
- 特别注意是否涉及隔离区患者（SCR.NS权限位判断）
3️⃣ 生命体征存档（保存CPSR）
- 用专用设备记录当前状态：
- 当前心率（程序运行状态）
- 正在服用的药物（中断屏蔽状态）
- 语言能力（指令集状态：ARM/Thumb）
技术实现：将CPSR复制到SPSR_寄存器
4️⃣ 清场准备手术（模式切换）
- 进入手术室前必须：
- 关闭手机（清除IT[7:0]条件执行标记）
- 换上无菌服（切换到特权模式）
- 挂起普通门诊（禁用同级中断）
技术细节：更新CPSR的M[4:0]位，设置中断屏蔽位
5️⃣ 启动急救预案（加载异常向量）
- 根据病症类型，自动调度：
- 心内科在A区3室（异常向量地址=基地址+偏移量）
- 神经外科在B区5室（不同异常对应不同向量地址）
技术实现：从VBAR（向量基地址寄存器）加载PC值
6️⃣ 开始实施抢救（继续执行）
- 主刀医生按标准流程操作：
- 心肺复苏（处理栈溢出错误）
- 电击除颤（修复内存访问错误）
- 完成后送回原诊室（恢复现场继续原程序）
三、关键技术亮点
-
双病历系统
- 当前状态（CPSR）和急救前状态（SPSR）分开保存，保证抢救后能精确恢复现场
-
智能分诊规则
- 普通医生（PL1模式）处理常见病症，遇到疑难杂症自动转交专家（PL2监控模式）
-
隔离防护机制
- 普通区（Non-secure）与隔离区（Secure）使用不同急救手册（向量表），防止交叉感染
现实场景示例
当你在手机上同时运行游戏和微信时：
- 游戏突然崩溃（触发HardFault异常）→ 进入急救模式
- 系统自动保存游戏进度（保存PC/LR）、画面设置（保存CPSR）
- 调用错误处理程序（加载0x00000008地址的急救方案）
- 错误处理后，微信仍能正常视频通话（其他程序不受影响）
这种精密机制，正是手机能「边玩游戏边接电话」还不卡顿的底层秘密！
1.4.3 退出异常
在ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf中，对异常的退出，描述得很复杂。但是很多情况，我们并不涉及。 所以我们参考S3C2440A_UserManual_Rev13.pdf，它描述得更清晰、简单。

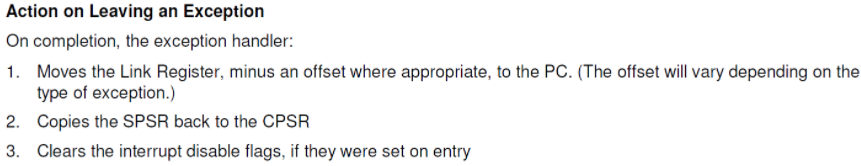

从异常中退出，要做什么事情？
-
让LR减去某个值，然后赋值给PC(PC = 某个异常LR寄存器减去 offset) 减去什么值呢？ 也就是我们怎么返回去继续执行原来的程序，根据下面这个表来取值：
如果发生的是SWI可以把 R14_svc复制给PC 如果发生的是IRQ可以把R14_irq的值减去4赋值给PC
-
把CPSR的值恢复(CPSR 值等于 某一个一场模式下的SPSR)
-
清中断（如果是中断的话，对于其他异常不用设置）
1️⃣ 调整“返回地址”
- 比喻：接电话前你正在切菜，电话挂断后需要决定是重新切刚才那一刀（回退一步）还是继续切下一刀。
- 技术解释：处理完异常时，处理器要根据异常类型调整程序计数器（PC）的值。不同异常发生时，处理器可能记录了不同的“返回地址”（比如是否要重新执行被中断的指令），所以需要减去一个偏移量来修正地址。
2️⃣ 恢复“工作状态”
- 比喻：接电话时你关掉了油烟机（为了听清电话），挂断后要重新打开油烟机，恢复原来的厨房状态。
- 技术解释：处理异常时，处理器会保存原来的工作状态（比如运行模式、权限等级）到SPSR寄存器，处理结束后需要把SPSR的内容复制回CPSR寄存器，确保系统回到原来的状态。
3️⃣ 解除“免打扰模式”
- 比喻：接电话时你开了“免打扰模式”（屏蔽其他来电），挂断后要关闭免打扰，否则会错过新电话。
- 技术解释：如果进入异常时关闭了中断响应（比如防止处理A异常时被B异常打断），处理结束后要重新开启中断，让系统能响应新的紧急事件。
一句话总结
“挂断电话后，把菜板放回原位、恢复厨房设置、关掉免打扰，接着切菜！”
这三个步骤保证了处理器处理完异常后，能精准回到原来的任务，同时恢复环境、解除限制，就像什么都没发生过一样。
1.4.4 确定异常返回地址
发生异常时，LR寄存器里保存的值是什么？
LR = Preferred return address + offset

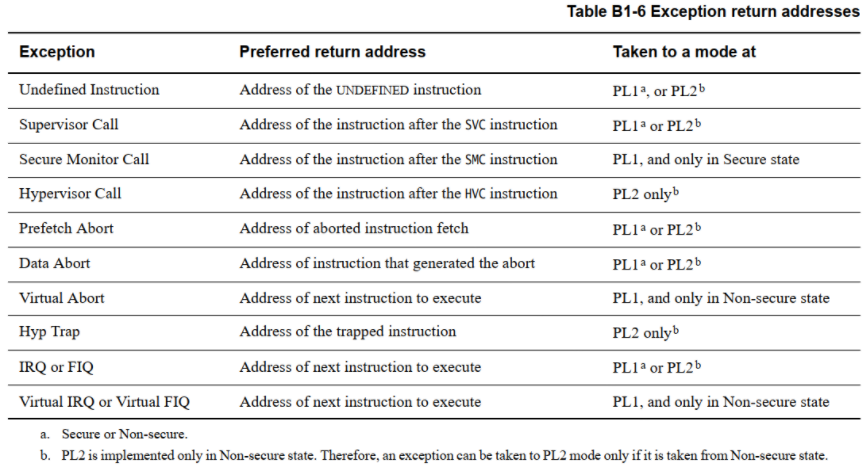

"Preferred return address"是什么？请看下图：
这张图其实是在讲：当电脑的CPU遇到“突发状况”（比如程序出错、接到紧急任务）时，它要怎么记住自己“从哪里来”，并安全地回到原来的工作。就像你突然被老板叫去开会，回来后需要知道该继续做哪件事、用哪个笔记本记录一样。
一、核心概念比喻
-
异常类型（Exception）
➡️ 突发状况的类型：比如“程序写错了代码”（未定义指令）、“系统需要处理紧急任务”（管理调用）、“网络突然断线”（数据中断）等等。不同状况需要不同的处理方式。 -
首选返回地址（Preferred return address）
➡️ 回来继续工作的位置：就像你被电话打断后，要决定是重做刚才那一步（回到出错指令），还是跳过继续下一步（执行下一条指令）。 -
进入的模式（Taken to a mode at）
➡️ 切换权限或安全状态：比如普通用户模式（PL1）、管理员模式（PL2），或者区分“机密环境”（Secure）和“普通环境”（Non-secure）。就像你处理公司机密文件时要进加密办公室，处理完再回到普通工位。
二、具体例子解释
| 异常类型 | 通俗解释 | 返回地址 | 进入模式 |
|---|---|---|---|
| 未定义指令 | 程序写了CPU不认识的代码（比如打错字） | 回到错误指令的位置，重新检查哪里出问题 | 管理员模式（PL1/PL2） |
| 管理调用 | 系统需要执行高权限操作（比如打开摄像头） | 跳过当前指令，直接执行下一条 | 管理员模式（PL1/PL2） |
| 安全监控调用 | 处理涉及机密数据的任务 | 执行完机密任务后，继续下一条指令 | 仅限机密环境（Secure） |
| 虚拟中断 | 虚拟机遇到问题（比如模拟的网络断线） | 直接下一步，让虚拟机自己处理 | 普通用户模式（仅限非机密环境） |
三、关键注释总结
-
安全与权限
- Secure vs Non-secure：就像公司有“机密实验室”和“普通办公室”，某些异常只能在机密环境下处理（例如指纹解锁失败）。
- PL2权限：类似“超级管理员权限”，但只能在普通办公室（Non-secure）使用，不能带进机密实验室。
-
异常处理规则
➡️ 原则：处理完异常后，CPU必须回到正确的位置、切换回原来的权限，并且不能泄露机密信息（比如在普通环境下不暴露Secure状态的数据）。
一句话总结
“电脑遇到突发状况时，就像你突然被叫去灭火，处理完要记得：回哪继续干活？用哪个权限？是否涉及机密？”
这张表就是CPU的“应急手册”，确保它处理完异常后能精准恢复现场，既不卡死也不泄密。

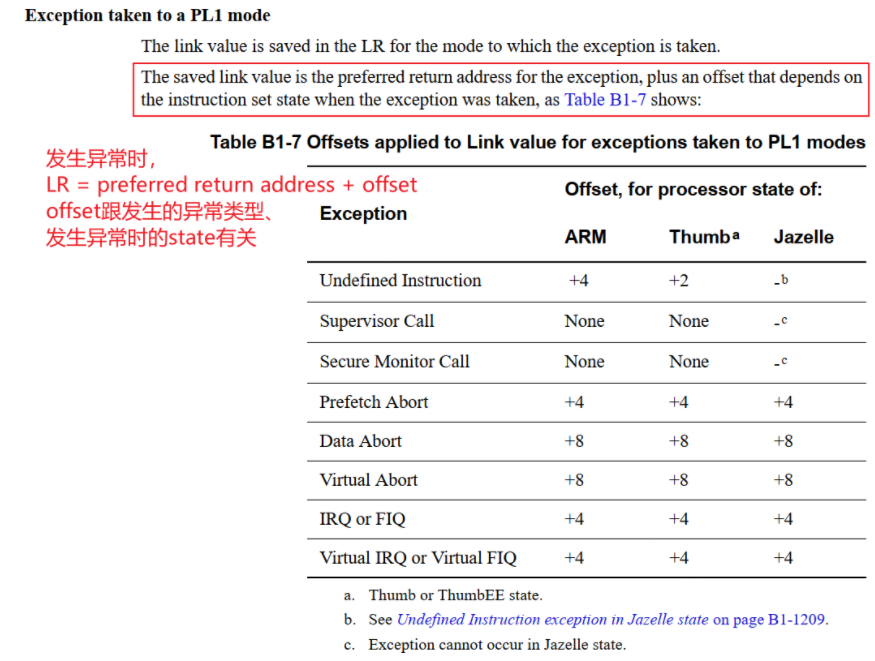

offset是什么？请看下图：
这张图讲的是ARM处理器在PL1特权模式下处理异常时的“返回地址修正规则”，可以比喻成：电脑突然遇到紧急任务（比如程序崩溃、权限请求）时，它要如何准确记住“回来继续干活的位置”。
一、核心机制
-
异常发生时，处理器会保存“返回地址”到LR寄存器
- LR = 理想返回地址 + 偏移量
- 偏移量的作用：根据异常类型和当时的指令集状态（ARM/Thumb/Jazelle）修正返回地址，确保处理器回来时能正确继续执行。
通俗比喻：
你正在看书时被电话打断，挂断后要翻回某一页继续读。但不同电话（异常类型）和不同阅读姿势（指令集状态）会导致翻页的位置需要微调（偏移量）。- 例如：如果是“书上有错别字”（未定义指令），可能需要回退几页重新读；如果是“快递到了”（中断请求），可能直接翻到下一页。
二、偏移量的作用解析
| 异常类型 | 典型偏移量（ARM模式） | 通俗解释 |
|---|---|---|
| 未定义指令 | +4 | 遇到不认识的指令（如代码写错），需回到错误指令的位置重新处理（ARM指令长度4字节）。 |
| 管理调用 | 无偏移（None） | 系统调用（如申请权限）后直接执行下一条指令，无需回退。 |
| 数据中止 | +8 | 访问内存出错（如地址无效），处理完异常后跳过当前指令，继续执行后续指令。 |
| 中断请求（IRQ） | +4 | 处理完中断（如收到网络数据）后，回到被中断指令的下一条继续执行。 |
三、指令集状态的影响
-
ARM模式（32位指令）
- 大部分异常偏移量是4或8（按4字节对齐）。
举例：未定义指令异常偏移+4，相当于回退到当前指令的起始位置重新执行。
- 大部分异常偏移量是4或8（按4字节对齐）。
-
Thumb模式（16位指令）
- 偏移量减半（如未定义指令偏移+2，因为Thumb指令长度2字节）。
举例：同样处理未定义指令，Thumb模式下回退2字节即可定位错误指令。
- 偏移量减半（如未定义指令偏移+2，因为Thumb指令长度2字节）。
-
Jazelle模式（特殊指令集）
- 偏移量规则更复杂，需参考具体文档（如注释中的“-b”或“-c”）。
注意：Jazelle状态现已逐步淘汰，实际应用中较少涉及。
- 偏移量规则更复杂，需参考具体文档（如注释中的“-b”或“-c”）。
四、关键总结
-
为什么需要偏移量？
- 不同异常的处理逻辑不同：有的需要重新执行当前指令（如未定义指令），有的需要跳过当前指令（如数据中止）。偏移量帮助处理器精准定位返回位置。
-
为什么分不同指令集状态？
- ARM和Thumb指令长度不同（4字节 vs 2字节），修正返回地址时需按指令长度调整偏移量。
-
PL1模式是什么？
- PL1是ARM处理器的特权模式（如操作系统内核态），用于处理高权限操作（如系统调用、内存管理）。异常处理时需进入PL1模式保存现场。
一句话总结
“电脑处理异常就像你接电话：挂断后要翻回书里正确的位置继续读。不同电话类型（异常）和读书姿势（指令集）决定了翻几页（偏移量）！”
这张表就是处理器的“电话接听手册”，确保它处理完紧急任务后能精准回到原来的工作流程。
从异常中返回时，LR可能需要调整，再赋给PC。 ARM9的手册讲得比较清楚，返回指令如下：

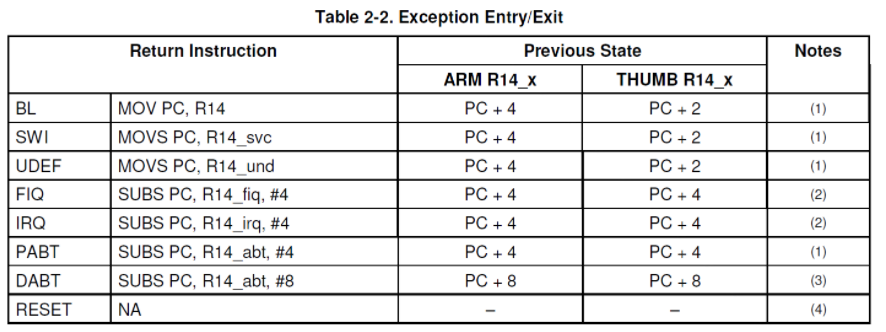

通俗解析：电脑遇到突发状况时，如何精准“回到案发现场”？
这张图是ARM处理器处理各种异常（如程序崩溃、系统调用、硬件中断等）的“返回地址操作手册”。可以理解为：电脑遇到紧急事件后，必须记录“从哪里被中断”，处理完还要精准回到原来的位置继续工作。以下用生活场景类比：
一、核心概念
-
R14寄存器（LR：Link Register）
➡️ “书签”：当电脑被异常打断时，R14会记录一个“书签位置”，告诉CPU处理完异常后应该翻到哪一页继续执行程序。- 不同异常类型对应不同的“书签夹”（如
R14_svc、R14_abt），避免书签混乱。
- 不同异常类型对应不同的“书签夹”（如
-
PC（Program Counter）
➡️ “当前读到的页码”：PC指向下一条要执行的指令地址。异常发生时，PC的地址会被保存到R14，但需要根据异常类型调整偏移量（比如回退或跳过当前指令）。
二、表格逐行解析（以生活场景类比）
| 异常类型 | 返回指令 | ARM模式书签位置 | Thumb模式书签位置 | 通俗解释 |
|---|---|---|---|---|
| BL | MOV PC, R14 | PC + 4 | PC + 4 | 正常函数调用，处理完直接翻到下一页（ARM和Thumb都+4）。 |
| SWI | MOVS PC, R14_svc | PC + 4 | PC + 2 | 系统调用（如请求权限），ARM模式翻下一页（4字节），Thumb模式翻下一页的一半（2字节）。 |
| UDEF | MOVS PC, R14_und | PC + 4 | PC + 2 | 遇到不认识的代码（比如写错指令），处理完需回到错误指令位置重新执行。 |
| FIQ/IRQ | SUBS PC, R14_fiq, #4 | PC + 4 | PC + 4 | 处理硬件中断（如收到网络数据），需回退4字节，重新执行被中断的指令。 |
| PABT | SUBS PC, R14_abt, #4 | PC + 4 | PC + 4 | 预取指令失败（比如内存访问错误），回退4字节重新取指令。 |
| DABT | SUBS PC, R14_abt, #8 | PC + 8 | PC + 8 | 数据访问失败（如无效地址），需跳过更多步骤（回退8字节），避免重复错误。 |
| RESET | NA | - | - | 电脑重启，没有“书签”可言，直接从头开始运行。 |
三、关键细节
-
为什么ARM和Thumb模式的书签位置不同？
- ARM指令长度4字节：好比一本书每页有4行字，翻页要+4。
- Thumb指令长度2字节：每页只有2行字，翻页只需+2。
- 示例：
SWI异常时，Thumb模式的书签位置是PC+2，因为下一条指令距离更近。
-
返回指令中的
SUBS PC, R14_xx, #N是什么操作？
➡️ “书签修正”：从R14保存的书签位置减去N（如4或8），让PC指向正确的返回地址。- 例子：FIQ异常用
SUBS PC, R14_fiq, #4，表示“书签位置减4字节”再赋值给PC，确保重新执行被中断的指令。
- 例子：FIQ异常用
-
RESET为什么没有返回地址？
➡️ “彻底重启”：复位相当于电脑关机再开机，所有任务从头开始，不需要回到之前的执行位置。
四、一句话总结
“电脑处理异常就像你突然被电话打断：挂断后要根据电话类型（异常）和读书进度（指令模式），翻回书里正确的位置（修正PC），然后继续读下去！”
这张表就是CPU的“书签管理指南”，确保它处理完紧急事件后能精准恢复现场，既不跳页也不卡死。
05_ARM_Thumb指令集程序示例
对于IMX6ULL、STM32MP157，默认使用ARM指令集。 在汇编文件里，可以使用这样的语法告诉编译器：
1.1.1 新语法
.arm // 表示后续的指令使用ARM指令集 .thumb // 表示后续的指令使用thumb指令集
1.1.2 以前的语法
.code 32 // 表示后续的指令使用ARM指令集 .code 16 // 表示后续的指令使用thumb指令集
1.2 编译C文件时指定指令集
使用GCC编译时：
-marm // 使用ARM指令集编译 -mthumb // 使用Thumb指令集编译 比如： arm-linux-gcc -marm -c -o main.o main.c
1.3 汇编里切换状态
要切换CPU的State，比如从ARM切换到Thumb，或者从Thumb切换到ARM，可以使用BX、BLX指令：
// 如果R0的bit0为0，表示切换到ARM State; 如果R0的bit0位1，表示切换到Thumb State BX R0 BLX R0
汇编里调用C函数时，可以直接如此调用：
LDR PC, =main // 如果main函数时用Thumb指令集编译的，最终的指令如下： // 注意到下面的c020051b，它的bit0为1 c0200010: e59ff004 ldr pc, [pc, #4] ; c020001c <AB+0x14> c0200014: c0100000 andsgt r0, r0, r0 c0200018: c02004a3 eorgt r0, r0, r3, lsr #9 c020001c: c020051b eorgt r0, r0, fp, lsl r5
一、核心概念比喻
把ARM指令集和Thumb指令集想象成两种“语言模式”：
- ARM模式：像用完整的句子说话（32位指令），表达清晰但占篇幅（代码体积大）。
- Thumb模式：像用缩略词说话（16位指令），简短但可能不够详细（功能受限），但更省纸（节省内存空间）。
IMX6ULL、STM32MP157等芯片默认用ARM模式，但有些场景（如嵌入式设备）需要切换到Thumb模式来节省内存。
二、切换指令集的具体方法
1. 在汇编文件中声明指令集
- 新语法：
.arm // 告诉编译器：后面用ARM指令集（完整句子）[7,8](@ref) .thumb // 告诉编译器：后面用Thumb指令集（缩略词）[7,8](@ref) - 旧语法（兼容早期代码）：
.code 32 // ARM指令集（类似32位寄存器的操作）[7,8](@ref) .code 16 // Thumb指令集（16位指令）[7,8](@ref)
为什么需要声明？
编译器需要知道当前代码的“语言模式”，才能正确翻译指令。比如Thumb模式下，ADD R0, R1会被编译成16位指令。
2. 编译C文件时指定指令集
用GCC编译时：
arm-linux-gcc -marm -c -o main.o main.c # 强制用ARM模式编译
arm-linux-gcc -mthumb -c -o main.o main.c # 强制用Thumb模式编译类比：
-marm相当于让C语言翻译成“完整句子”（ARM指令）。-mthumb相当于让C语言翻译成“缩略词”（Thumb指令）。
注意事项：
- 如果C函数用Thumb模式编译，在汇编中调用时，必须切换到Thumb状态（后文解释）。
3. 在汇编中动态切换状态
使用BX或BLX指令，根据目标地址的最低位（bit0）切换模式：
BX R0 // 如果R0的bit0=1 → 切换到Thumb模式；bit0=0 → 切回ARM模式
BLX R0 // 切换状态并跳转（类似打电话时先切换语言再说话）原理：
- ARM芯片通过目标地址的最低位判断模式：
- bit0=0：ARM模式（地址对齐到4字节，如
0x8000）。 - bit0=1：Thumb模式（地址对齐到2字节，如
0x8001）。
- bit0=0：ARM模式（地址对齐到4字节，如
示例：
LDR PC, =main // 加载main函数的地址到PC（程序计数器）假设main函数用Thumb编译，其地址会是0xC020051B（bit0=1），执行时会自动切换到Thumb模式。
三、为什么需要手动切换？
- 节省内存：Thumb指令占空间更小（适合内存紧张的嵌入式设备）。
- 性能平衡：Thumb代码密度高，但复杂操作需切回ARM模式（如浮点运算）。
- 兼容性：混合编程时，C和汇编可能用不同指令集，需统一状态。
四、实际应用场景
- 嵌入式开发：用Thumb模式编译大部分代码节省空间，关键性能代码切回ARM模式。
- 异常处理：ARM芯片默认在异常（如中断）时切到ARM模式，处理完需手动切回Thumb。
- 调用C函数：若C函数用Thumb编译，汇编中调用前需确保状态匹配（否则崩溃）。
五、一句话总结
“ARM和Thumb像两种输入法：ARM是‘全拼’，Thumb是‘简拼’。切换时需告诉编译器用哪种，跳转时靠地址最后一位（类似输入法快捷键）自动切换！”
掌握这些规则，就能在代码中灵活平衡性能和内存需求。
06_实战_未定义指令异常
要想深入理解异常处理，需要写程序来验证。 本节课程故意执行一条未定义的指令，让它触发异常。
参考资料：ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf
1.1 A7的异常向量表
从向量表可以看出，A7支持哪些异常：未定义指令、软中断(SVC)、预取指令中止、数据中止、IRQ、FIQ。
_start: b reset ldr pc, _undefined_instruction ldr pc, _software_interrupt ldr pc, _prefetch_abort ldr pc, _data_abort ldr pc, _not_used ldr pc, _irq ldr pc, _fiq
1.2 什么是未定义指令？
未定义指令，即使"还没有定义的指令"，也就是CPU不认识的指令。 很多时候，我们故意在代码里插入一些伪造的指令，故意让CPU执行到它时触发错误。 这在调试时很有用，比如想打断点：怎么实现呢？ 有很多种方法：硬件监视点(watch point，数量有限)、软件断点(数量无限)。 软件断点就是使用未定义指令来实现的，比如想让程序执行到某个地址A时停下来，可以这样做：
-
地址A上原来的指令是
xxx -
我们故意把它改成
yyy，改成一条CPU无法识别的指令 -
当CPU执行到地址A上的
yyy指令时，触发异常 -
在异常处理函数里，打印更多调试信息
-
调试完毕后，恢复地址A上的指令为
xxx -
从地址A重新执行程序
本节教程并不打算制作调试器，这里只是讲述一下未定义指令的作用，使用它来深入理解异常处理流程。
1.3 在汇编代码里插入未定义指令
在代码中插入：
.word 0xffffffff
看看会发生什么事情。
1.4 编程
1.4.1 设置异常向量表基地址
MRC p15, 0, <Rt>, c12, c0, 0 ; Read VBAR into Rt MCR p15, 0, <Rt>, c12, c0, 0 ; Write Rt to VBAR
1.4.2 设置未定义模式的栈
1.4.3 保存现场
1.4.4 处理异常
1.4.5 恢复现场
通俗解析：如何用未定义指令异常“玩坏”CPU？
一、核心原理
未定义指令异常可以理解为CPU的“知识盲区”——当它遇到一条不认识的指令时，就会触发这个异常，就像你读书时遇到一个不认识的生词，必须查字典才能继续读下去。我们可以故意在代码里插入一条“生词”（未定义指令），让CPU触发异常，从而观察整个异常处理流程。
二、关键步骤解析
1️⃣ 设置异常向量表
- 代码示例：
_start: b reset ldr pc, _undefined_instruction // 未定义指令异常入口 ldr pc, _software_interrupt // 软中断入口 ... // 其他异常入口 - 通俗解释：
异常向量表是CPU的“应急手册”，当异常发生时，CPU会根据类型跳转到对应入口。比如未定义指令异常对应第二个条目（0x00000004）。- VBAR寄存器：通过
MRC/MCR指令设置向量表基地址（如0x46000000），告诉CPU“应急手册”放在哪里。
- VBAR寄存器：通过
2️⃣ 插入未定义指令
- 代码示例：
.word 0xffffffff // 插入一条CPU不认识的指令 - 通俗解释：
这相当于在书上写一个“乱码单词”，CPU读到这条指令时发现不认识，立刻触发未定义指令异常。
3️⃣ 处理异常流程
(1) 切换模式
- 触发异常后，CPU自动切换为未定义指令模式（CPSR的M位变为
0b11011），此时使用专用的未定义模式寄存器组。
(2) 保存现场
- 保存关键寄存器：将当前状态（CPSR）保存到
SPSR_und，返回地址（下一条指令地址）保存到LR_und。 - 设置栈指针：在未定义模式下初始化栈（如
ldr sp, =0x48000000），用于保存被打断时的寄存器状态（R0-R12）。
(3) 处理异常
- 打印调试信息：在异常处理函数中，可以读取触发异常的指令地址（
LR_und - 4），打印错误信息（如“发现未知指令！”）。 - 模拟指令：如果是故意触发的调试断点，可以替换回原指令并继续执行（类似软件断点功能）。
(4) 恢复现场
- 恢复寄存器：从栈中恢复R0-R12的原始值，将
LR_und的值减去偏移量后赋值给PC，并恢复CPSR状态。 - 返回原程序：CPU继续执行触发异常指令的下一条指令。
三、实战场景类比
1. 设置“应急手册”
就像在手机里设置“紧急联系人”，告诉CPU遇到未定义指令时该联系谁（跳转到undef_handler函数）。
2. 触发异常
故意在代码里写一个“乱码单词”（.word 0xffffffff），相当于在程序中埋一个地雷，CPU踩到后立刻“爆炸”（触发异常）。
3. 处理异常
CPU的异常处理程序就像拆弹专家：
- 第一步：记录爆炸位置（保存PC和CPSR）。
- 第二步：分析炸弹类型（读取错误指令）。
- 第三步：拆除炸弹（处理异常）。
- 第四步：修复现场（恢复寄存器），继续执行后续任务。
四、技术细节补充
1. 偏移量修正
- ARM模式下，未定义指令异常的返回地址需要-4字节（
LR_und - 4），因为触发异常的指令长度为4字节。
2. 调试应用
- 软件断点：将目标指令替换为未定义指令（如UDF指令），触发异常后暂停程序，方便调试器检查内存和寄存器。
3. 安全机制
- 未定义指令异常可用于检测恶意代码：攻击者若插入非法指令，系统可通过异常处理程序拦截并终止其执行。
五、一句话总结
“CPU遇到不认识的指令就像你看不懂生词——触发异常后，它会查‘应急手册’（向量表）、保存当前进度（现场）、调用‘翻译’（处理函数），最后回到原位置继续执行！”
通过故意触发未定义指令异常，可以深入理解ARM处理器的异常处理机制，为调试和系统安全设计打下基础。
通俗解析：ldr pc, _fiq的作用与实现原理
一、核心概念
ldr pc, _fiq 是 ARM 汇编中用于处理 快速中断（FIQ） 的关键指令，它的功能是 将 FIQ 异常处理函数的地址加载到程序计数器（PC），从而实现跳转到快速中断服务程序。
二、指令拆解与类比
1️⃣ 指令结构
-
ldr pc, _fiq 由三部分组成：-
ldr：加载指令，将内存中的数据（地址）加载到目标寄存器。 -
pc：目标寄存器（程序计数器），用于控制程序执行流程。 -
_fiq：标签（Label），指向存储 FIQ 处理函数地址的内存位置。
-
类比：
-
_fiq标签 像快递柜的取件码，存储了快递（FIQ 处理函数地址）的位置。 -
ldr pc, _fiq 就像快递员（CPU）根据取件码（_fiq）找到快递柜中的包裹（地址），送到你手中（PC 寄存器）。
2️⃣ 实际执行过程
-
_fiq标签的定义：
通常在汇编中通过.word或DCD指令定义，例如：_fiq: .word FIQ_Handler ; 将 FIQ_Handler 的地址存入 _fiq 对应的内存- 作用：在内存中预留一个位置（如
0x0000001C，FIQ 异常向量地址），存储 FIQ 处理函数的实际地址。
- 作用：在内存中预留一个位置（如
-
指令执行时：
- CPU 根据
_fiq标签的地址（如0x0000001C），从内存中读取存储的值（如0x8000FF00，即FIQ_Handler的地址）。 - 将该值赋值给 PC，程序跳转到
FIQ_Handler执行。
- CPU 根据
关键点：
- 地址无关性：
ldr pc, _fiq是 绝对地址跳转，跳转目标由链接器在编译时确定，因此需确保代码已加载到正确内存位置。 - 异常向量表：FIQ 异常向量位于
0x0000001C，该指令必须放置在此地址，确保 CPU 触发 FIQ 时能自动执行此跳转。
三、与 B 指令的区别
在异常向量表中，复位异常（Reset） 通常使用 B reset，而 其他异常（如 FIQ） 使用 ldr pc, _xx，原因如下：
- 复位异常的特殊性：
- 复位时可能尚未初始化内存（如 MMU 未启用），
B指令的 相对跳转 更可靠（不依赖绝对地址）。
- 复位时可能尚未初始化内存（如 MMU 未启用），
- 其他异常的需求：
- FIQ 处理函数可能位于较远地址（如链接脚本指定的高端内存），
ldr pc, _fiq的 绝对跳转 能力更灵活。
- FIQ 处理函数可能位于较远地址（如链接脚本指定的高端内存），
四、技术细节
1️⃣ 内存访问与流水线
- ARM 采用 三级流水线（取指→译码→执行），执行
ldr pc, _fiq时：- PC 实际值为当前指令地址 + 8（流水线补偿）。
- 例如，若
_fiq标签位于0x0000001C，则实际加载的地址为[0x1C + 8]处的值。
2️⃣ 伪指令与真实指令
-
ldr pc, =label 是伪指令，编译后会转换为ldr pc, [pc, #offset]，例如：ldr pc, =FIQ_Handler ; 伪指令 ; 编译后变为： ldr pc, [pc, #804] ; 真实指令，从 PC+804 处读取地址[1,4](@ref)
五、应用场景
- 嵌入式系统启动：
- 在 Bootloader 的异常向量表中，通过
ldr pc, _fiq指定 FIQ 处理函数，确保中断触发时能正确响应。
- 在 Bootloader 的异常向量表中，通过
- 动态重定位：
- 若代码从 Flash 复制到 RAM 运行，需在重定位后使用
ldr pc, _fiq，使跳转地址指向 RAM 中的处理函数。
- 若代码从 Flash 复制到 RAM 运行，需在重定位后使用
一句话总结
“ldr pc, _fiq 是 CPU 处理快速中断的‘导航指令’：根据内存中预设的地址（_fiq），跳转到中断服务程序，确保紧急任务优先执行。”
理解其原理，能帮助开发者设计可靠的中断处理机制，尤其在内存管理和启动流程中至关重要。
通俗解析：LDR是什么？为什么说它像“快递员”和“代购”？
一、核心概念
LDR（Load Register） 是 ARM 架构中的一条指令，主要作用是从内存中搬运数据到寄存器，相当于一个“数据快递员”或“内存代购”。它的核心功能可以拆解为两种场景：
- 作为指令：直接搬运内存中的数据到寄存器（像快递员取快递）。
- 作为伪指令：直接给寄存器赋值大数字或地址（像代购直接送货上门）。
二、LDR的两种身份
1. 当“快递员”：搬运内存数据
- 功能：从内存地址读取数据（如数字、代码、变量）到寄存器。
- 语法：
LDR R0, [R1]- 含义：从内存地址
R1处读取数据，存入R0寄存器。
- 含义：从内存地址
- 变种：
- LDRB：搬运一个字节（如读一个字符）。
- LDRH：搬运半个字（如读一个短整数）。
生活比喻：
假设寄存器是你的手，内存是仓库，LDR 就像从仓库货架（内存地址）上取一个包裹（数据）放到手里（寄存器）。
2. 当“代购”：直接赋值大数字
- 功能：给寄存器赋一个很大的立即数（如
0x12345678）或地址。 - 语法：
LDR R0, =0x12345678- 含义：直接把
0x12345678这个值存入R0，编译器会帮你处理内存分配。
- 含义：直接把
生活比喻：
如果你想买一个超大包裹（比如 32 位数字），但快递员（MOV 指令）只能带小包裹（12 位以内），LDR 伪指令就像代购，先帮你把包裹存到附近的寄存点（临时内存），再取回来给你。
三、为什么需要 LDR？
- 解决 MOV 的局限：
MOV只能赋值小数字（如0xFF），而 LDR 伪指令可以赋值任意大数字（如0xABCD1234）。
- 灵活访问内存：
- 支持多种寻址方式，如基址+偏移（
LDR R0, [R1, #8]）、自动更新地址（LDR R0, [R1], #8）等。
- 支持多种寻址方式，如基址+偏移（
- 跳转功能：
- 当
PC（程序计数器）作为目标寄存器时，LDR 可以实现绝对地址跳转（如LDR PC, =main）。
- 当
四、常见误区
- 带不带等号的区别：
LDR R0, [R1]：搬运内存数据（快递员模式）。LDR R0, =0x123：直接赋值（代购模式）。
- 地址对齐问题：
- ARM 要求某些指令的地址必须是 4 字节对齐（如字操作），否则会触发异常。
- 跳转范围限制：
- LDR 作为跳转指令时，地址范围受限于当前 PC 的 4KB 范围（需配合其他指令长距离跳转）。
五、一句话总结
“LDR 像快递员和代购的结合体：既能从内存仓库取货到寄存器，也能直接给寄存器送大包裹。关键在于有没有等号（=）！”
理解它的双重身份，就能在 ARM 编程中灵活处理数据和地址操作。
07_实战_SVC异常
实战_SVC异常
要想深入理解异常处理，需要写程序来验证。 本节课程故意执行一条SVC指令，让它触发异常。
参考资料：ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf
1.1 A7的异常向量表
从向量表可以看出，A7支持哪些异常：未定义指令、软中断(SVC)、预取指令中止、数据中止、IRQ、FIQ。
_start: b reset ldr pc, _undefined_instruction ldr pc, _software_interrupt ldr pc, _prefetch_abort ldr pc, _data_abort ldr pc, _not_used ldr pc, _irq ldr pc, _fiq
1.2 什么是SVC指令？
在ARM指令中，有一条指令：
SVC #VAL
它会触发一个异常。 在操作系统中，比如各类RTOS或者Linux，都会使用SVC指令故意触发异常，从而导致内核的异常处理函数被调用，进而去使用内核的服务。 比如Linux中，各类文件操作的函数open、read、write，它的实质都是SVC指令。 本节课程不讲解SVC在内核中的使用，我们只是看看如何处理SVC触发的异常。
1.3 在汇编代码里插入SVC指令
在代码中插入：
SVC #1
看看会发生什么事情。
1.4 编程
1.4.1 设置SVC模式的栈
1.4.2 保存现场
1.4.3 处理异常
1.4.4 恢复现场
一、核心概念比喻
SVC指令可以理解为用户程序向操作系统“按紧急按钮”。当用户程序需要调用内核功能（如读写文件、创建进程）时，通过执行SVC #VAL指令触发异常，CPU会暂停当前任务，切换到特权模式（如SVC模式），调用内核的异常处理程序完成请求，再返回用户程序继续执行。
二、实战步骤解析
1️⃣ 设置异常向量表
- 代码示例：
_start: b reset ldr pc, _software_interrupt // SVC异常入口（地址0x00000008） ... // 其他异常入口 - 通俗解释：
异常向量表是CPU的“应急通讯录”，SVC异常对应第二项（地址0x00000008）。当执行SVC指令时，CPU会跳转到_software_interrupt标签指向的处理函数。
2️⃣ 插入SVC指令
- 代码示例：
SVC #1 // 故意触发异常，VAL=1表示请求类型（如系统调用编号） - 通俗解释：
这相当于在程序中埋一个“求救信号弹”，#1是传递给内核的暗号（如请求打印日志）。CPU执行到此会立即触发异常，进入SVC模式。
3️⃣ 处理SVC异常的流程
(1) 硬件自动操作（四大步三小步）
- 保存现场：
- 将当前模式（如用户模式）的
CPSR保存到SPSR_svc（SVC模式的备份状态寄存器）。 - 将下一条指令地址（
PC-4）保存到LR_svc（SVC模式的返回地址寄存器）。
- 将当前模式（如用户模式）的
- 切换模式：
- 切换到SVC模式（特权模式），关闭IRQ中断（防止干扰）。
- 跳转入口：
- CPU从向量表
0x00000008处读取ldr pc, _software_interrupt，跳转到SVC处理函数。
- CPU从向量表
(2) 软件处理（手动操作）
-
设置SVC模式的栈：
ldr sp, =0x48000000 // 初始化SVC模式的栈指针作用：SVC模式有独立栈空间，用于保存寄存器等临时数据。
-
保存寄存器：
stmfd sp!, {r0-r12, lr} // 将用户程序寄存器压栈（保护现场）类比：像暂停游戏时保存进度，防止处理异常时覆盖原数据。
-
解析SVC指令：
ldr r0, [lr, #-4] // 从触发异常的指令地址（LR-4）读取SVC #1 and r0, r0, #0xFF // 提取VAL=1（低8位为请求编号）原理：通过
LR_svc - 4找到触发异常的SVC指令，解析参数。 -
处理请求：
根据VAL的值执行对应操作（如打印调试信息），完成后恢复现场。 -
恢复寄存器并返回：
ldmfd sp!, {r0-r12, pc}^ // 出栈恢复寄存器，^表示恢复CPSR关键细节：
SUBS PC, LR, #4会修正返回地址，让程序回到SVC指令的下一条继续执行。
三、技术细节补充
1. 为什么需要SVC #VAL？
- 权限隔离：用户程序无权直接操作硬件（如内存管理），需通过SVC指令请求内核代劳。
- 统一入口：所有系统调用通过
VAL参数区分功能，内核只需一个处理函数即可分发请求。
2. 与普通函数调用的区别
- 模式切换：SVC会触发CPU模式切换（用户模式→SVC模式），普通调用无此过程。
- 硬件支持：异常处理由硬件自动保存关键寄存器，软件只需处理业务逻辑。
3. 实际应用场景
- 操作系统内核：Linux的系统调用（如
open()）最终编译为SVC指令。 - 调试工具：通过
SVC插入断点，触发异常后暂停程序并检查内存。
四、一句话总结
“SVC指令是用户程序与内核的‘加密对讲机’：发送暗号（VAL）触发异常，内核接听后处理请求，再让程序无缝回到原位置继续执行。”
通过实战理解SVC异常处理，能掌握操作系统的底层交互机制，为系统级开发打下基础。
08_中断的硬件框架
中断的硬件框架

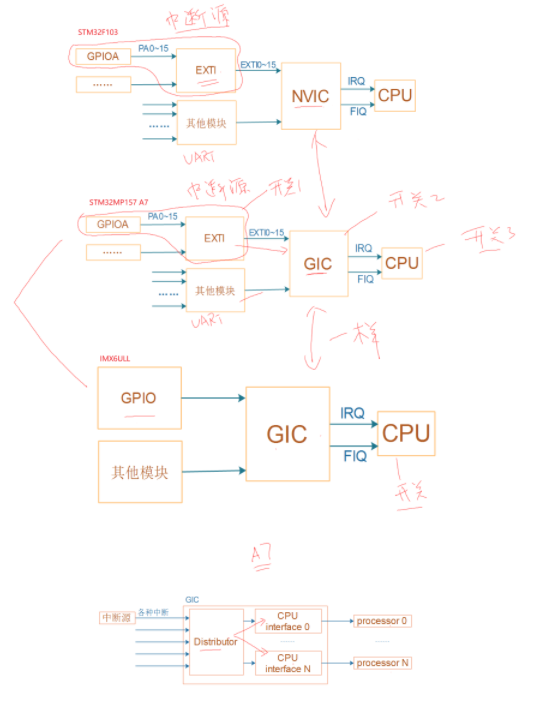

1.1 中断路径上的3个部件
-
中断源 中断源多种多样，比如GPIO、定时器、UART、DMA等等。 它们都有自己的寄存器，可以进行相关设置：使能中断、中断状态、中断类型等等。
-
中断控制器 各种中断源发出的中断信号，汇聚到中断控制器。 可以在中断控制器中设置各个中断的优先级。 中断控制器会向CPU发出中断信号，CPU可以读取中断控制器的寄存器，判断当前处理的是哪个中断。 中断控制器有多种实现，比如：
-
STM32F103中被称为NVIC：Nested vectored interrupt controller(嵌套向量中断控制器)
-
ARM9中一般是芯片厂家自己实现的，没有统一标准
-
Cortex A7中使用GIC(Generic Interrupt Controller)
-
-
CPU CPU每执行完一条指令，都会判断一下是否有中断发生了。 CPU也有自己的寄存器，可以设置它来使能/禁止中断，这是中断处理的总开关。
1.2 STM32F103的GPIO中断
如果搞忘了硬件是怎么判断上升沿和下降沿的可以去看看D触发器
D触发器构成及原理 - 知乎
参考资料：STM32F103数据手册.pdf、ARM Cortex-M3与Cortex-M4权威指南.pdf、PM0056.pdf
对于GPIO中断，STM32F103又引入了External interrupt/event controller (EXTI)。 用来设置GPIO的中断类型，如下图：
EXTI可以给NVIC提供16个中断信号：EXTI0~EXTI15。 那么某个EXTIx，它来自哪些GPIO呢？这需要设置GPIO控制器。
1.2.1 GPIO控制器

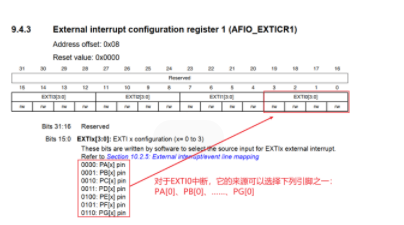

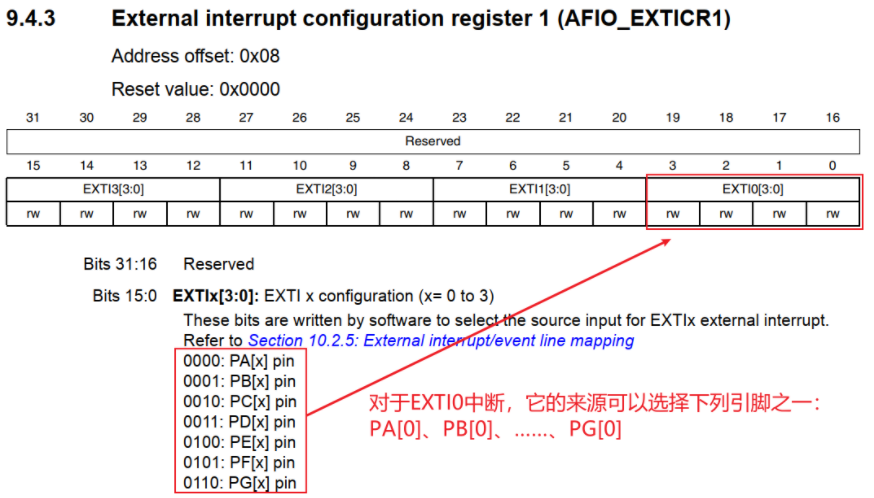

STM32F103的GPIO控制器中有AFIO_EXTICR1~AFIO_EXTICR4一共4个寄存器 名为：External interrupt configuration register，外部中断配置寄存器。 用来选择某个外部中断EXTIx的中断源，示例如下：

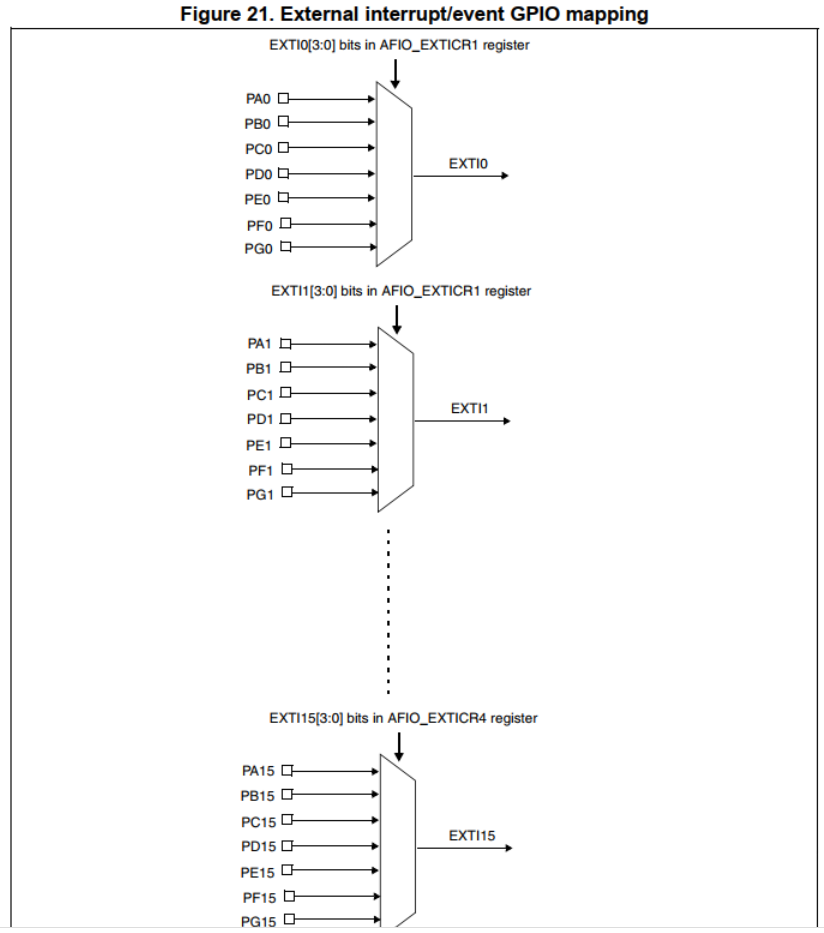

注意：从上图可知，EXTI0只能从PA0、……、PG0中选择一个，这也意味着PA0、……、PG0中只有一个引脚可以用于中断。这跟其他芯片不一样，很多芯片的任一GPIO引脚都可以同时用于中断。
1.2.2 EXTI
在GPIO控制器中，可以设置某个GPIO引脚作为中断源，给EXTI提供中断信号。 但是，这个中断的触发方式是怎么的？高电平触发、低电平触发、上升沿触发、下降沿触发？ 这需要进一步设置。 EXTI框图如下：
沿着上面框图中的红线，我们要设置：
-
Falling trigger selection register：是否选择下降沿触发
-
Rising trigger selection register：是否选择上升沿触发
-
Interrupt mask register：是否屏蔽中断
当发生中断时，可以读取下列寄存器判断是否发生了中断、发生了哪个中断：
-
Pending reqeust register

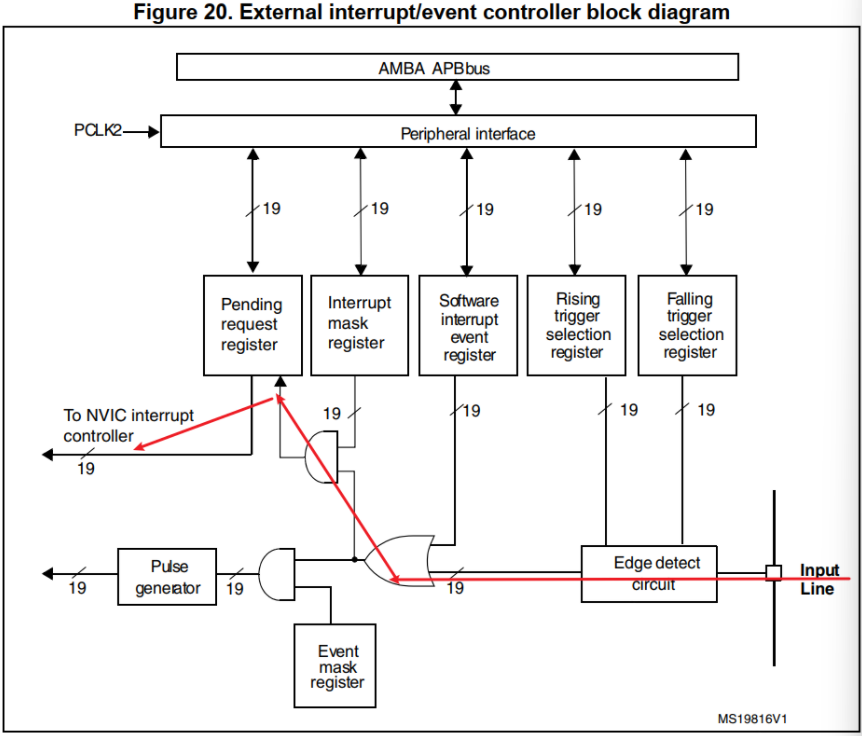

这张图是外部中断/事件控制器（External Interrupt/Event Controller）的“接线图”，可以把它想象成一个公司前台，负责接收各种外部设备（如按键、传感器）的“紧急来电”（中断请求），并转接给老板（CPU）处理。以下是核心模块的比喻解析：
一、核心模块与生活类比
| 模块名称 | 生活比喻 | 功能详解 |
|---|---|---|
| AMBA APB总线 | 公司内部的电话线路 | 连接外设和控制器，传输时钟（PCLK2）和中断信号。 |
| 外设接口 | 前台电话总机 | 接收外部设备的“来电”（中断请求），如按键按下、传感器报警。 |
| 待处理请求寄存器 | 来电登记簿 | 记录哪些设备发起了中断请求（如“3号设备来电未接”）。 |
| 中断屏蔽寄存器 | 免打扰开关 | 决定是否忽略某些设备的来电（如“今天不接3号设备的电话”）。 |
| 软件中断事件寄存器 | 手动拨号键 | 允许软件主动触发中断（如前台自己拨电话给老板）。 |
| 上升沿/下降沿触发选择寄存器 | 来电触发条件 | 定义何时算作有效来电（如“只在电话铃声响起的瞬间触发”或“挂断瞬间触发”）。 |
| 脉冲发生器 & 边沿检测电路 | 电话铃声识别器 | 检测外设信号的变化（如电压从低到高跳变），生成一个“铃声脉冲”，表示有中断需要处理。 |
| 输入线 | 外部设备的电话线（共19条） | 每个设备（如键盘、鼠标）独占一条线，避免抢线冲突。 |
| NVIC中断控制器 | 老板的秘书 | 根据优先级将中断转给CPU处理（如“先接客户电话，再处理打印机问题”）。 |
二、中断处理流程（以按键触发为例）
-
来电触发：
- 按键按下 → 输入线（如线3）电压从高变低（下降沿）。
- 边沿检测电路识别到变化，生成脉冲信号。
-
登记来电：
- 若中断屏蔽寄存器未屏蔽线3 → 脉冲信号写入待处理请求寄存器（标记线3有请求）。
-
转接优先级：
- NVIC检查所有待处理请求，根据优先级决定先处理哪个（如线3优先级高于线5）。
-
老板接电话：
- CPU暂停当前任务，跳转到中断处理函数（如执行按键扫描程序）。
-
挂断恢复：
- 处理完成后，清除待处理请求，CPU继续原来的工作。
三、关键细节
-
为什么需要“上升沿/下降沿触发”？
- 避免误触发：比如按键抖动会产生多次电平变化，只有指定边沿（如下降沿）才会触发中断。
- 应用场景：
- 上升沿触发：适合检测信号从低到高的跳变（如温度超过阈值）。
- 下降沿触发：适合检测信号从高到低的跳变（如按键松开）。
-
软件中断事件的作用
- 模拟外部中断：测试时无需真实外设，软件写寄存器即可触发中断。
- 紧急任务调度：操作系统可主动触发中断，强制CPU处理高优先级任务。
-
“19”的含义
- 图中多次出现的“19”代表19条独立的中断输入线，每条线可连接一个外设（如STM32的EXTI0-EXTI18）。
四、一句话总结
“外部中断控制器像公司前台：登记来电、过滤骚扰电话、按优先级转接给老板，确保紧急事件优先处理！”
理解这张图，就能掌握CPU如何高效响应外部设备的实时请求，为嵌入式开发中的中断编程打下基础。
要使用EXTI，流程如下：
这张图讲的是如何让单片机的外设（比如按键、传感器）通过 中断 的方式高效通知 CPU 处理紧急任务。整个过程可以类比为 公司前台接电话的规则设置，分三步完成：
一、设置“允许谁打电话”（EXTI_IMR 屏蔽位）
- 硬件行为：
每个外设连接一条“电话线”（共20条中断线路）。通过 EXTI_IMR 寄存器 的屏蔽位，决定哪些线路能接通。 - 操作示例：
EXTI->IMR |= (1 << 3); // 允许线3的中断（如按键按下） EXTI->IMR &= ~(1 << 5); // 屏蔽线5的中断（如不需要响应的传感器） - 生活比喻：
前台有一部总机，但只有白名单上的员工（如线3）能拨通电话，其他人（如线5）的电话会被直接挂断。
二、设置“电话响铃的条件”（EXTI_RTSR 和 EXTI_FTSR 触发选择位）
- 硬件行为：
每条线路可独立设置触发条件：- 上升沿触发（EXTI_RTSR）：电压从低变高时触发（如按键按下瞬间）。
- 下降沿触发（EXTI_FTSR）：电压从高变低时触发（如按键松开瞬间）。
- 操作示例：
EXTI->RTSR |= (1 << 3); // 线3设置为上升沿触发（按键按下时触发） EXTI->FTSR |= (1 << 5); // 线5设置为下降沿触发（传感器信号消失时触发） - 生活比喻：
前台规定：- 员工A（线3）只有说“紧急”（上升沿）才会转接电话。
- 员工B（线5）只有说“故障”（下降沿）才会转接电话。
三、设置“电话如何转接”（NVIC 中断控制器配置）
- 硬件行为：
NVIC（嵌套向量中断控制器）是中断的“总调度员”，负责将不同线路的中断请求转发给 CPU，并设置优先级。 - 操作示例：
NVIC_EnableIRQ(EXTI3_IRQn); // 启用线3的中断通道 NVIC_SetPriority(EXTI3_IRQn, 0); // 设置线3为最高优先级 - 生活比喻：
前台给每个员工分配专属电话线（IRQ 通道），并设置优先级：- 消防通道（线3）的电话直接转接总经理（高优先级）。
- 普通快递（线15）的电话转接后勤部（低优先级）。
四、总结流程
- 允许谁打电话 → EXTI_IMR 寄存器（白名单过滤）。
- 电话响铃的条件 → EXTI_RTSR/EXTI_FTSR 寄存器（边沿触发规则）。
- 电话如何转接 → NVIC 配置（通道使能、优先级排序）。
注意事项：
- 配置顺序建议：先设置中断线路（步骤1-2），再开启 NVIC 总闸（步骤3）。
- 未正确配置时，可能导致中断无法触发或优先级混乱（如低优先级任务阻塞高优先级）。
一句话总结
“配置硬件中断就像安排公司前台接电话：先确定哪些员工能打电话（EXTI_IMR），再规定什么情况算紧急来电（EXTI_RTSR/FTSR），最后分配专属线路和优先级（NVIC）！”
掌握这三步，就能让单片机高效响应外设的实时请求。
翻译如下：
-
配置EXTI_IMR：允许EXTI发出中断
-
配置EXTI_RTSR、EXTI_FTSR，选择中断触发方式
-
配置NVIC中的寄存器，允许NVIC把中断发给CPU
1.2.3 NVIC
多个中断源汇聚到NVIC，NVIC的职责就是从多个中断源中取出优先级最高的中断，向CPU发出中断信号。 处理中断时，程序可以写NVIC的寄存器，清除中断。 涉及的寄存器：

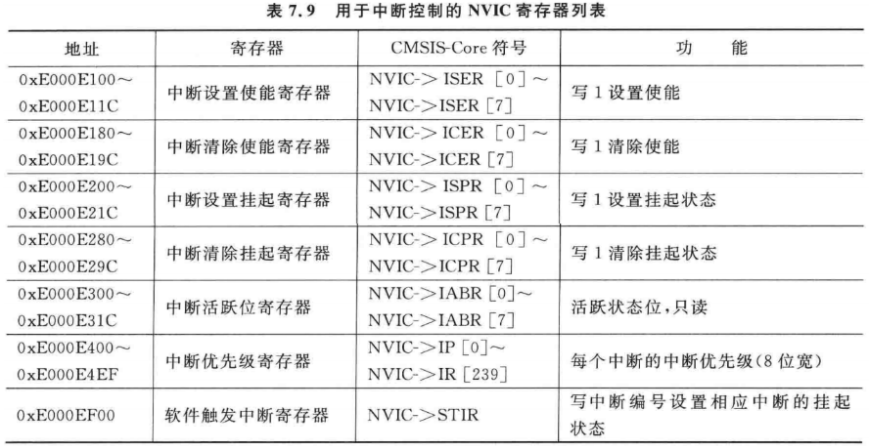

这张图是 中断控制器（NVIC）的“电话转接规则手册”，它定义了如何设置中断的开关、优先级和状态监控。可以把整个系统想象成 公司前台的总机电话系统，每个寄存器对应不同的管理功能：
一、核心寄存器与生活类比
| 寄存器名称 | 生活比喻 | 功能详解 |
|---|---|---|
| 中断设置使能寄存器（ISER） | 接电话的白名单 | 决定哪些设备可以打电话进来（写1开启某个中断通道）。例：开启按键中断 → 允许按键拨通电话。 |
| 中断清除使能寄存器（ICER） | 拉黑名单 | 禁止某些设备打电话（写1关闭某个中断通道）。例：关闭传感器中断 → 忽略传感器的来电。 |
| 中断设置挂起寄存器（ISPR） | 手动拨号键 | 软件主动触发中断（写1模拟设备来电）。例：测试时手动触发按键中断，无需真的按下按键。 |
| 中断清除挂起寄存器（ICPR） | 取消手动拨号 | 撤销软件触发的假来电（写1清除挂起状态）。例：测试结束后取消模拟中断。 |
| 中断活跃状态寄存器（IABR） | 电话接听状态屏 | 显示当前正在处理哪些中断（只读）。例：屏幕显示“正在处理3号电话（按键中断）”。 |
| 中断优先级寄存器（IP） | VIP客户分级 | 设置不同中断的优先级（数值越小越优先）。例：火灾报警（优先级0） > 打印机缺纸（优先级5）。 |
| 软件触发中断寄存器（STIR） | 内部紧急呼叫按钮 | 软件直接触发中断（如系统调用）。例：程序主动按下按钮，强制前台转接电话给老板。 |
二、关键操作示例
-
开启按键中断（允许接电话）
NVIC->ISER[0] |= (1 << 3); // 开启中断编号3（按键中断）- 地址：0xE000E100（ISER[0]对应中断0~31）。
- 效果：允许按键触发中断，类似将按键加入白名单。
-
设置火灾报警最高优先级
NVIC->IP[5] = 0x00; // 中断编号5（火灾报警）优先级设为0（最高） NVIC->IP[6] = 0x80; // 中断编号6（打印机缺纸）优先级设为8（较低）- 地址：0xE000E400~0xE000E4EF（每个中断占1字节）。
- 规则：优先级数值越小越优先（0 > 8）。
-
检查当前处理的中断
if (NVIC->IABR[0] & (1 << 3)) { printf("正在处理按键中断！"); }- 地址：0xE000E300（IABR[0]对应中断0~31）。
- 特性：只读寄存器，实时显示活跃中断。
三、实际应用场景
-
按键中断处理流程
- 步骤1：通过
ISER开启按键中断。 - 步骤2：通过
IP设置按键优先级。 - 步骤3：按键按下触发中断 → CPU处理中断函数。
- 步骤4：处理完成后，通过
ICPR清除挂起状态。
- 步骤1：通过
-
软件调试技巧
- 模拟中断：通过
ISPR手动触发中断，测试处理逻辑。 - 强制中断：通过
STIR触发系统调用（如Linux的svc指令）。
- 模拟中断：通过
四、注意事项
-
寄存器分组：
- 多个寄存器（如ISER[0]~ISER[7]）管理256个中断，每组32位控制32个中断。
- 例：中断编号35 → 属于
ISER[1]的第3位（35=32×1 + 3）。
-
优先级抢占规则：
- 高优先级中断可打断低优先级中断（类似VIP客户插队）。
- 相同优先级时，按硬件中断编号顺序处理。
-
清除挂起状态：
- 处理完中断后必须清除挂起位（
ICPR），否则会重复触发。
- 处理完中断后必须清除挂起位（
我们暂时只需要关注：ISER(中断设置使能寄存器)、ICPR(中断清除挂起寄存器)。 要注意的是，这些寄存器有很多个，比如ISER0、ISER1等等。里面的每一位对应一个中断。 ISER0中的bit0对应异常向量表中的第16项(向量表从第0项开始)，如下图：

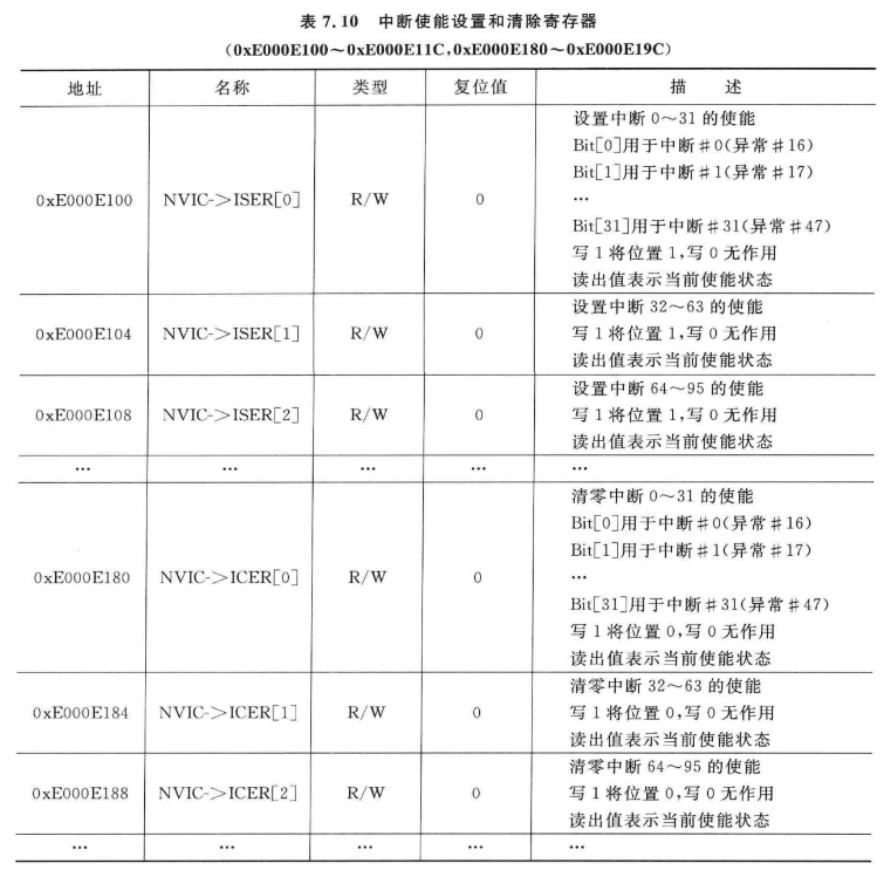

这张图是 单片机中断系统的“开关面板说明书”，它描述了如何通过一组寄存器（可以理解为开关）来 允许或禁止某些中断的触发。用生活中的例子类比，就像 管理一个酒店的电话总机，决定哪些房间的电话能接通前台，哪些直接挂断。
一、核心概念与生活类比
| 寄存器名称 | 生活比喻 | 功能详解 |
|---|---|---|
| ISER（Interrupt Set Enable Register） | 接听白名单：允许特定房间的电话接入前台。 | 每个开关（Bit位）对应一个中断（如火灾报警、客房服务），打开开关（写1）即允许该中断触发。 |
| ICER（Interrupt Clear Enable Register） | 挂断黑名单：禁止特定房间的电话接入前台。 | 关闭开关（写1）即禁止该中断触发，即使房间拨打前台电话也会被忽略。 |
| Bit位与中断号 | 电话分机号：每个开关对应一个房间的分机号（如101房对应中断0，201房对应中断1）。 | 表格中的“中断#0(异常#16)”表示：中断0对应ARM架构中的异常编号16。 |
| 寄存器分组 | 楼层总控：每层楼有一个总开关箱（ISER[0]控制1楼的0~31号房间，ISER[1]控制2楼的32~63号房间）。 | 通过多个寄存器分组管理大量中断（如ISER[0]-[2]共管理96个中断）。 |
二、操作规则与示例
-
允许火灾报警（中断0）触发
// 地址0xE000E100对应ISER[0]，将Bit0置1（二进制：00000001） NVIC->ISER[0] |= (1 << 0); // 允许中断0（火灾报警）- 效果：当火灾传感器触发时，CPU会立即响应。
-
禁止打印机缺纸中断（中断31）
// 地址0xE000E180对应ICER[0]，将Bit31置1 NVIC->ICER[0] |= (1 << 31); // 禁止中断31（打印机缺纸）- 效果：即使打印机缺纸，也不会打扰CPU处理其他任务。
-
查看当前允许的中断
if (NVIC->ISER[0] & (1 << 3)) { printf("3号中断（如门禁报警）已允许！"); }- 原理：读取寄存器的值，判断对应Bit位是否为1。
三、技术细节与注意事项
-
地址范围与分组逻辑
- ISER组：地址
0xE000E100~0xE000E11C，每组寄存器管理32个中断。ISER[0]：管理中断0~31ISER[1]：管理中断32~63ISER[2]：管理中断64~95
- ICER组：地址
0xE000E180~0xE000E19C，分组规则与ISER相同。
- ISER组：地址
-
读写规则
- 写1生效：向ISER的Bit位写1 → 允许中断；向ICER的Bit位写1 → 禁止中断。
- 写0无效：向任意寄存器写0均不改变状态。
- 读出值：直接反映当前中断的使能状态（1=允许，0=禁止）。
-
复位值
- 所有寄存器复位值均为0 → 默认禁止所有中断，需手动开启所需中断。
四、实际应用场景
- 系统初始化：
- 启动时仅开启关键中断（如系统定时器），其他中断按需动态开启。
- 节能模式：
- 休眠前通过ICER关闭非必要中断（如按键检测），降低功耗。
- 调试阶段：
- 逐步开启中断，定位故障源（如仅开启串口中断，排除其他干扰）。
一句话总结
“这张图是单片机中断系统的总控开关面板：ISER是接听白名单，ICER是挂断黑名单，每个开关对应一个紧急电话（中断），写1生效，写0无效！”
掌握这些寄存器的操作，就能精准控制哪些中断能打断CPU，哪些被静默忽略。
一句话总结
“NVIC寄存器像公司电话总控台：用白名单（ISER）接电话，用黑名单（ICER）挂电话，用优先级（IP）决定谁先插队，用状态屏（IABR）看谁在通话！”
掌握这些寄存器的操作，就能让单片机精准管理各类中断请求。
1.2.4 CPU
cortex M3/M4处理器内部有这几个寄存器：
1. PRIMASK
把PRIMASK的bit0设置为1，就可以屏蔽所有优先级可配置的中断。 可以使用这些指令来设置它：
CPSIE I ; 清除PRIMASK，使能中断 CPSID I ; 设置PRIMASK，禁止中断 或者： MOV R0, #1 MSR PRIMASK R0 ; 将1写入PRIMASK禁止所有中断 MOV R0, #0 MSR PRIMASK, R0 ; 将0写入PRIMASK使能所有中断

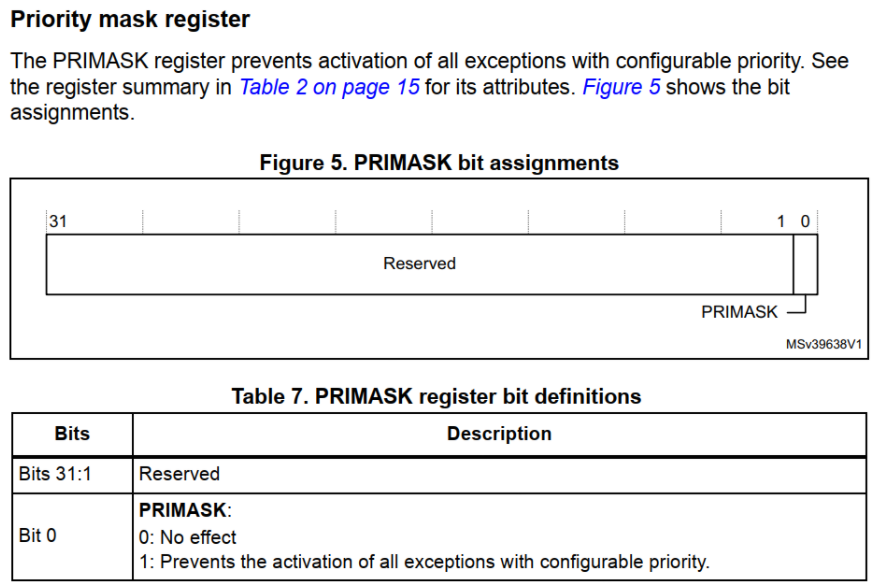

这张图讲的是ARM处理器中一个名为 PRIMASK（优先级掩码寄存器） 的“紧急开关”，它的核心功能可以概括为：一键静音所有非紧急的中断和异常，确保CPU专注处理当前任务。以下用生活场景类比：
一、核心功能——什么时候需要“免打扰”？
- 场景类比：
当你需要专注写代码或开会时，打开手机“免打扰模式”——此时所有短信、来电（包括普通优先级）都会被静音，只有特定紧急电话（如老板来电）能打断你。 - 技术对应：
PRIMASK寄存器的作用类似这个“免打扰开关”：- 第0位 = 1：开启免打扰 → 屏蔽所有可配置优先级的中断（如定时器中断、外设中断）。
- 第0位 = 0：关闭免打扰 → 恢复正常中断响应。
二、寄存器结构解析（图5和表7）
| 寄存器结构 | 生活比喻 | 技术细节 |
|---|---|---|
| Bit 0（PRIMASK位） | 免打扰开关：唯一有效的控制位。 | - 0：正常模式（允许所有中断）。 - 1：免打扰模式（屏蔽所有可配置优先级的中断）。 |
| Bits 1~31 | 备用开关：目前没有实际功能，为未来扩展预留。 | 这些位必须保持默认值（通常写0），随意修改可能导致未知错误。 |
| 版本号（MSv39638V1） | 开关型号：不同版本处理器的寄存器功能可能微调，需参考对应手册。 | 确保代码与硬件版本兼容，避免功能异常。 |
三、适用场景与注意事项
-
什么时候用PRIMASK？
- 执行关键代码：如操作系统的任务切换、内存管理，需避免被中断打断。
- 实时性要求极高：如电机控制中，必须确保一段代码完整执行，否则可能导致硬件故障。
-
注意事项
- 及时关闭：免打扰模式结束后需恢复Bit 0 = 0，否则系统将无法响应后续中断。
- 不影响不可屏蔽中断：某些异常（如复位、硬件错误）优先级不可配置，即使开启PRIMASK也会触发。
- 嵌套使用：在复杂代码中，需记录PRIMASK的原始状态，处理完毕后恢复原值（避免破坏其他模块逻辑）。
四、操作示例（汇编指令）
CPSID I ; 开启免打扰（Bit 0 = 1）
; 此处执行关键代码（如修改系统配置）
CPSIE I ; 关闭免打扰（Bit 0 = 0）一句话总结
“PRIMASK像手机的免打扰模式：一键屏蔽所有‘不重要的电话’（中断），让CPU专注处理当前任务。但切记处理完要关闭，否则可能错过老板来电（系统崩溃）！”
理解其原理，能帮助开发者在关键代码段避免意外中断干扰，提升系统稳定性。
2. FAULTMASK
FAULTMASK和PRIMASK很像，它更进一步，出来一般的中断外，把HardFault都禁止了。 只有NMI可以发生。 可以使用这些指令来设置它：
CPSIE F ; 清除FAULTMASK CPSID F ; 设置FAULTMASK 或者： MOV R0, #1 MSR FAULTMASK R0 ; 将1写入FAULTMASK禁止中断 MOV R0, #0 MSR FAULTMASK, R0 ; 将0写入FAULTMASK使能中断

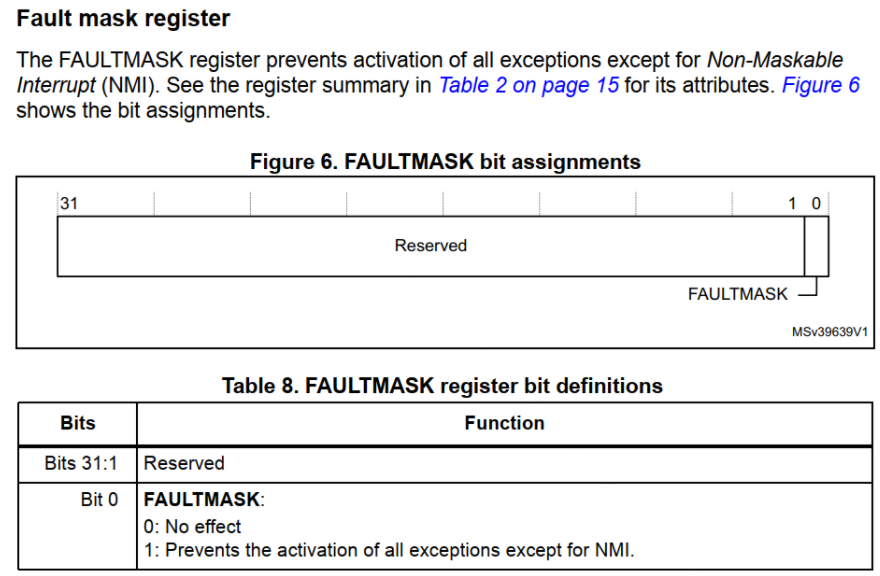

这张图讲的是ARM处理器中一个名为 FAULTMASK（故障掩码寄存器） 的“终极防护开关”。它的核心功能是 在系统遇到严重问题时，强制屏蔽绝大多数异常和中断，只保留最底层的不可屏蔽中断（NMI）。以下用生活场景类比：
一、核心功能——什么时候需要“紧急隔离”？
- 场景类比：
医院手术室遇到地震时，会启动“紧急隔离模式”——关闭所有非必要通道（普通异常），仅保留生命维持系统（如氧气供应）和地震警报（NMI），确保核心功能不受干扰。 - 技术对应：
- FAULTMASK = 1：开启紧急隔离 → 屏蔽所有可屏蔽的异常（如硬件中断、普通错误）。
- FAULTMASK = 0：恢复正常模式 → 允许所有异常触发。
二、寄存器结构解析（图6和表8）
| 寄存器结构 | 生活比喻 | 技术细节 |
|---|---|---|
| Bit 0（FAULTMASK位） | 紧急隔离开关：唯一有效的控制位。 | - 0：正常模式（允许所有异常）。 - 1：隔离模式（仅允许NMI，如电源故障）。 |
| Bits 1~31 | 备用开关：当前无功能，禁止随意操作。 | 这些位必须保持默认值（全0），修改可能导致系统崩溃。 |
| NMI（不可屏蔽中断） | 终极警报：即使隔离模式开启也必须响应（如地震警报、核电站紧急停机）。 | NMI的优先级高于FAULTMASK，确保关键事件不被忽略。 |
三、适用场景与注意事项
-
什么时候用FAULTMASK？
- 处理致命错误：如内存访问越界、硬件总线错误，需暂停其他任务专心修复。
- 系统崩溃前自救：在触发硬错误（HardFault）前，强制进入隔离状态，尝试保存关键数据。
-
注意事项
- 慎用！：开启后系统几乎“冻结”，只有NMI能响应（如看门狗复位）。
- 及时恢复：处理完必须关闭（Bit 0 = 0），否则系统无法恢复。
- 与PRIMASK的区别：
- PRIMASK：屏蔽普通中断（如按键、定时器），但允许错误异常（如内存错误）。
- FAULTMASK：更严格，屏蔽几乎所有异常（包括普通错误），仅保留NMI。
四、操作示例（汇编指令）
CPSID F ; 开启紧急隔离（Bit 0 = 1）
; 此处执行关键恢复操作（如备份数据）
CPSIE F ; 关闭紧急隔离（Bit 0 = 0）一句话总结
“FAULTMASK像核电站的紧急封锁按钮：按下后屏蔽所有非致命操作，只保留最关键的生命线（NMI），用于系统崩溃前的最后挣扎！”
理解其原理，能在系统严重故障时争取宝贵的修复时间，但需谨慎操作避免雪上加霜。
3. BASEPRI
BASEPRI用来屏蔽这些中断：它们的优先级，其值大于或等于BASEPRI。 可以使用这些指令来设置它：
MOVS R0, #0x60 MSR BASEPRI, R0 ; 禁止优先级在0x60~0xFF间的中断 MRS R0, BASEPRI ; 读取BASEPRI MOVS R0, #0 MSR BASEPRI, R0 ; 取消BASEPRI屏蔽

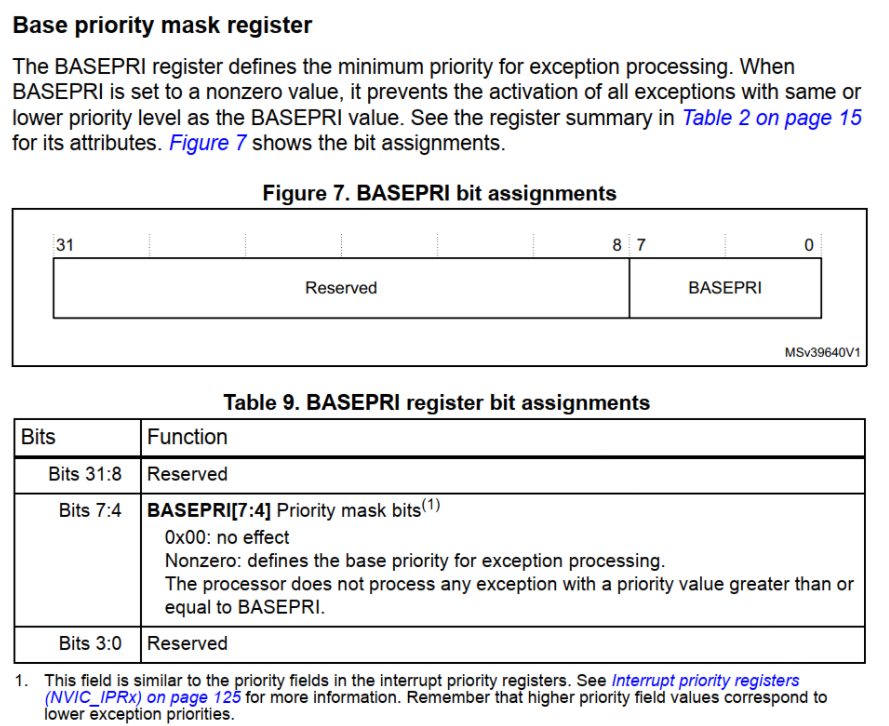

这张图讲的是ARM处理器中一个名为 BASEPRI（基优先级掩码寄存器） 的“优先级过滤器”，它的核心功能是 设置一个最低门槛，让CPU只处理优先级高于这个门槛的中断或异常。用生活场景类比，就像 公司前台规定“只接待VIP客户”：
一、核心功能——如何“过滤”中断？
-
设置门槛值：
- BASEPRI = 0 → 所有中断都能触发（前台接待所有访客）。
- BASEPRI = 非零值（如0xA0） → 优先级≤0xA0的中断被屏蔽（前台只接待优先级高于0xA0的VIP客户）。
-
优先级规则：
- 数值越小，优先级越高（如0x00 > 0x80）。
- 举例：
- 火灾报警（优先级0x10） > 打印机缺纸（优先级0xA0）。
- 若设置BASEPRI=0xA0 → 只处理火灾报警，忽略打印机缺纸。
二、寄存器结构解析（图7和表9）
| 寄存器结构 | 生活比喻 | 技术细节 |
|---|---|---|
| Bits 7:4（优先级掩码位） | VIP客户门槛值：用4位二进制数定义优先级门槛（范围0x00~0xF0）。 | - 0x00：关闭过滤，允许所有中断。 - 非零值：仅允许优先级更高的中断触发。 |
| Bits 31:8 和 3:0 | 备用开关：禁止随意操作（可能导致系统异常）。 | 必须保持默认值（全0），否则可能引发未知错误。 |
三、适用场景与操作示例
-
何时使用？
- 关键任务保护：执行重要代码时屏蔽低优先级中断（如电机控制时忽略按键检测）。
- 动态调整优先级：在不同场景下灵活调整门槛值（如开机时允许更多中断，运行中收紧限制）。
-
操作示例
// 设置优先级门槛为0xA0（二进制1010 0000） __set_BASEPRI(0xA0); // 优先级≤0xA0的中断全部屏蔽 // 执行关键代码（如传感器校准） __set_BASEPRI(0x00); // 恢复允许所有中断
四、注意事项
-
数值越大，优先级越低：
- 设置
BASEPRI=0xA0时，实际屏蔽的是优先级值≥0xA0的中断（数值越大优先级越低）。 - 容易误解点：这里的“优先级”是硬件层面的逻辑值，与应用层定义的优先级可能相反。
- 设置
-
与PRIMASK的区别：
- PRIMASK：一键屏蔽所有中断（类似“闭门谢客”）。
- BASEPRI：选择性屏蔽低优先级中断（类似“仅接待VIP客户”）。
一句话总结
“BASEPRI像公司前台的VIP过滤器：设置一个最低门槛，只放行优先级高的‘客户’（中断），让CPU专注处理重要任务！”
掌握这一机制，可以精细控制中断响应，在实时系统中平衡效率与关键任务安全。
1.3 STM32MP157的GPIO中断

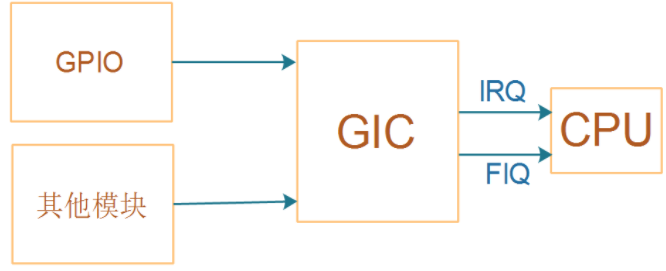

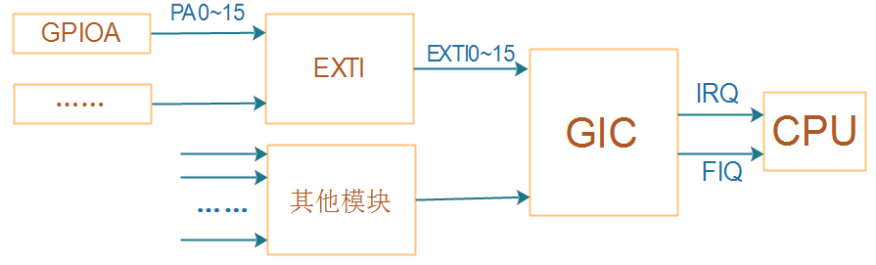

STM32MP157的GPIO中断在硬件上的框架，跟STM32F103是类似的。 它们的中断控制器不一样，STM32MP157中使用的是GIC：

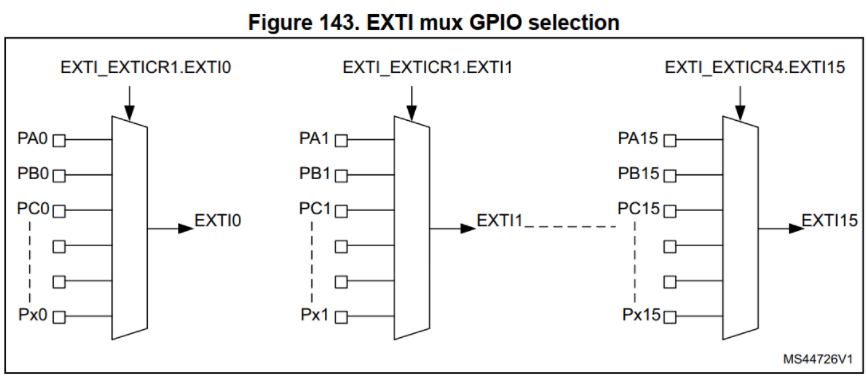

1.3.1 GPIO控制器
对于STM32MP157，除了把GPIO引脚配置为输入功能外，GPIO控制器里没有中断相关的寄存器。 请参考前面的课程《01_使用按键控制LED(STM32MP157)》。
1.3.2 EXTI
GPIO引脚可以向CPU发出中断信号，所有的GPIO引脚都可以吗？ 不是的，需要在EXTI控制器中设置、选择。 GPIO引脚触发中断的方式是怎样的？高电平触发、低电平触发、上升沿触发、下降沿触发？ 这需要进一步设置。 这些，都是在EXTI中配置，EXTI框图如下：
这张图是单片机中 EXTI（外部中断/事件控制器） 的“工作流程图”，你可以把它想象成 公司前台的接线总机系统，专门负责接收和转接各种外部设备的“紧急来电”（比如按键按下、传感器报警）。以下是核心模块和流程的比喻解释：
一、核心模块与功能
| 模块名称 | 生活比喻 | 技术功能 |
|---|---|---|
| GPIO/外设/PWR | 打电话的部门：不同部门（如按键、传感器、电源）通过电话线（引脚）联系前台。 | 外部设备通过GPIO引脚或内部模块（如电源管理PWR）发送中断请求。 |
| EXTIMUX | 电话转接台：前台根据规则将不同号码（引脚）的来电转接到指定线路（中断线）。 | 多路复用器（MUX）选择某个引脚连接到对应的中断线（如EXTI0~EXTI15）。 |
| Trigger & Masking | 接听规则： 1. Trigger：来电触发条件（如响铃一声还是两声接听）。 2. Masking：暂时挂断某些部门的电话（屏蔽中断）。 | 配置中断触发方式（上升沿/下降沿）和屏蔽不需要的中断请求。 |
| EVG（事件生成器） | 紧急广播：将重要来电（如火灾警报）直接转给负责人，无需等待前台处理。 | 生成中断信号或事件信号（事件不触发中断，但可唤醒CPU）。 |
| NVIC（CPU中断控制器） | 部门负责人：前台将电话转接给对应负责人（如A7或M4核），由他们处理具体问题。 | 中断信号通过NVIC发送给CPU内核，触发中断服务函数（如执行按键处理程序）。 |
二、工作流程（以按键触发中断为例）
-
来电接入：
- 按键按下 → GPIO引脚（如PA0）电平变化（如从高变低）。
- EXTIMUX将PA0的来电转接到EXTI0线（类似前台将电话转接至“投诉专线”）。
-
规则检查：
- Trigger：检查是否满足接听条件（如“只接听下降沿来电”）。
- Masking：若未屏蔽EXTI0线（允许接听），则继续处理。
-
生成事件/中断：
- 如果是普通事件（如唤醒CPU但不触发中断），直接通过 EVG 发送唤醒信号。
- 如果是紧急中断（如按键需要立即响应），生成脉冲信号发送给 NVIC。
-
转接处理：
- NVIC根据优先级将中断转给指定CPU核（如M4核），CPU暂停当前任务，执行按键处理程序。
-
挂断恢复：
- 处理完成后，CPU继续原来的工作（如继续播放音乐）。
三、关键细节
-
Configurable vs Direct Event
- Configurable（可配置事件）：需要前台手动设置规则（如仅允许PA0触发EXTI0），灵活性高。
- Direct Event（直接事件）：某些特殊来电（如电源故障）无需配置，直接触发（类似火警电话自动转接）。
-
多核协作（A7 & M4）
- 前台（EXTI）可以同时连接多个负责人（CPU核），例如：
- A7核：处理复杂任务（如系统调度）。
- M4核：处理实时任务（如电机控制）。
- 不同中断可分配给不同核，实现分工协作（类似“技术问题找M4，系统问题找A7”）。
- 前台（EXTI）可以同时连接多个负责人（CPU核），例如：
-
脉冲生成（Pulse Generation）
- 前台将连续的来电（如长按按键）转换为单次脉冲信号，避免重复打扰负责人（类似“长按铃铛只响一次”）。
一句话总结
“EXTI模块像公司的全能前台：接线、筛选、转接一气呵成，确保按键、传感器等‘紧急来电’精准送达CPU负责人，既不漏接也不乱接！”
通过这张图，可以理解单片机如何高效响应外部实时事件，为嵌入式开发中的中断编程提供底层逻辑支持。
沿着红线走：
1. 设置EXTImux
选择哪些GPIO可以发出中断。 只有16个EXTI中断，从EXTI0~EXTI15；每个EXTIx中断只能从PAx、PBx、……中选择某个引脚，如下图所示：
注意：从上图可知，EXTI0只能从PA0、……中选择一个，这也意味着PA0、……中只有一个引脚可以用于中断。这跟其他芯片不一样，很多芯片的任一GPIO引脚都可以同时用于中断。
通过EXTI_EXTICR1等寄存器来设置EXTIx的中断源是哪个GPIO引脚，入下图所示：

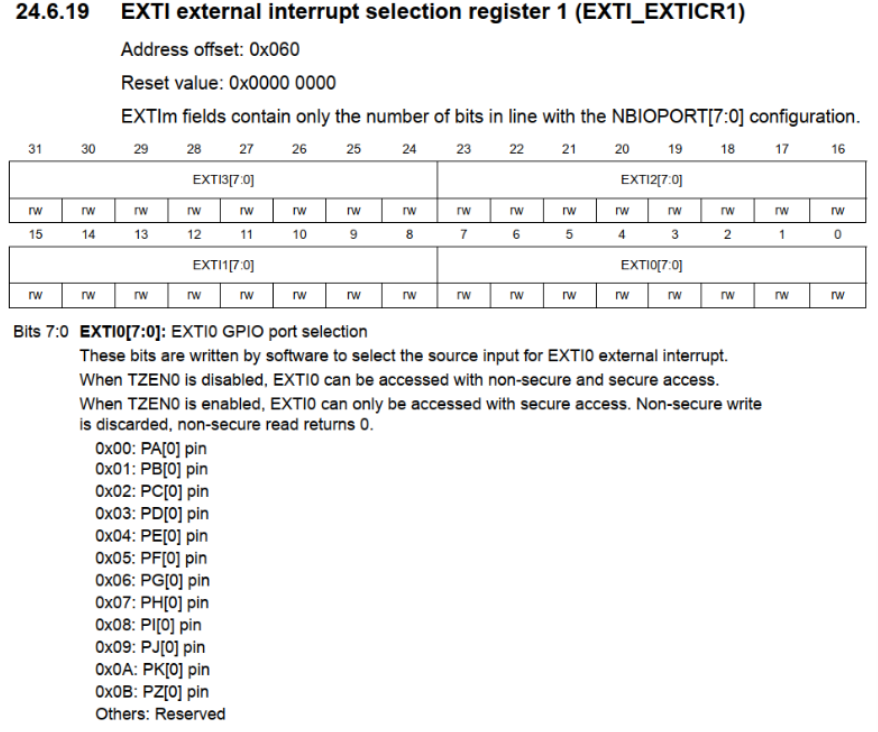

通俗解析：EXTI_EXTICR1寄存器——单片机的“电话转接台”
这张图讲的是如何用 EXTI_EXTICR1寄存器 把单片机的某个物理引脚（如按键、传感器）和对应的“中断热线”（EXTI中断线）连接起来。可以类比为 公司前台有一部总机电话，需要把不同部门的电话分机（引脚）转接到对应热线（中断线）上。
一、核心功能——“分机转接热线”
-
EXTI中断线的作用
- 单片机有多个“中断热线”（如EXTI0~EXTI15），每条热线专门处理一类紧急事件（如按键按下、温度超标）。
- 例如：EXTI0热线专门接听“PA0、PB0、PC0等引脚”的来电（类似公司总机把PA0分机的电话转接给“投诉专线”）。
-
寄存器的作用
- EXTI_EXTICR1寄存器就像前台的“转接台”，通过设置不同的“分机号”（寄存器的值），把某个引脚（如PB0）绑定到对应的热线（如EXTI0）。
- 操作示例：
// 将PB0引脚接到EXTI0热线（分机号0x01） EXTI_EXTICR1 |= (0x01 << 0); // 类似前台把PB0分机转接至EXTI0热线
二、寄存器的关键细节
| 字段 | 通俗比喻 | 技术解释 |
|---|---|---|
| 地址偏移0x060 | 转接台的位置：在单片机的内存地图中，这个寄存器的“门牌号”是基地址+0x060。 | 程序员通过这个地址找到并操作寄存器。 |
| Bits 7:0（EXTI0[7:0]） | 分机号拨盘：用8位二进制数选择引脚（如0x01对应PB0）。 | 设置不同的值，将不同GPIO端口的0号引脚（PA0/PB0/PC0等）连接到EXTI0中断线。 |
| 复位值0x00000000 | 默认状态：所有热线未连接任何分机（相当于总机电话线未插上）。 | 上电后必须手动配置，否则引脚电平变化不会触发中断。 |
| TZENO安全模式 | 权限锁：当启用安全模式（TZENO=1）时，只有“管理员”（安全程序）能操作转接台。 | 防止普通程序（非安全程序）乱改接线规则，导致系统异常。 |
三、操作步骤与示例
-
绑定PB0到EXTI0热线
// 步骤1：找到寄存器位置（基地址 + 0x060） uint32_t *EXTI_EXTICR1 = (uint32_t*)(0x40000000 + 0x060); // 步骤2：写入分机号0x01（PB0） *EXTI_EXTICR1 = (*EXTI_EXTICR1 & ~0xFF) | 0x01;- 效果：当PB0引脚电平变化（如按键按下）时，触发EXTI0中断，CPU立即响应。
-
安全模式下的权限控制
- TZENO=0（普通模式）：任何程序都能修改接线规则（风险：恶意程序可能篡改）。
- TZENO=1（安全模式）：只有“管理员程序”（安全代码）能操作寄存器，普通程序写入无效。
四、引脚编号对应表（EXTI0）
| 寄存器值 | 连接的引脚 | 生活场景类比 |
|---|---|---|
| 0x00 | PA0 | 把“PA0号工位”的电话转接到EXTI0投诉专线。 |
| 0x01 | PB0 | 把“PB0号工位”的电话转接到EXTI0投诉专线。 |
| 0x02 | PC0 | 把“PC0号工位”的电话转接到EXTI0投诉专线。 |
| ... | ... | ... |
| 0x05 | PF0 | 把“PF0号工位”的电话转接到EXTI0投诉专线。 |
一句话总结
“EXTI_EXTICR1像公司的电话转接台：程序员通过它把某个工位（引脚）的‘电话线’插到指定的热线（中断线）上，让CPU能第一时间响应按键、传感器等紧急事件！”
掌握这个寄存器的配置，就能让单片机精准识别外部设备的实时请求。
2. 设置Event Trigger
设置中断触发方式：

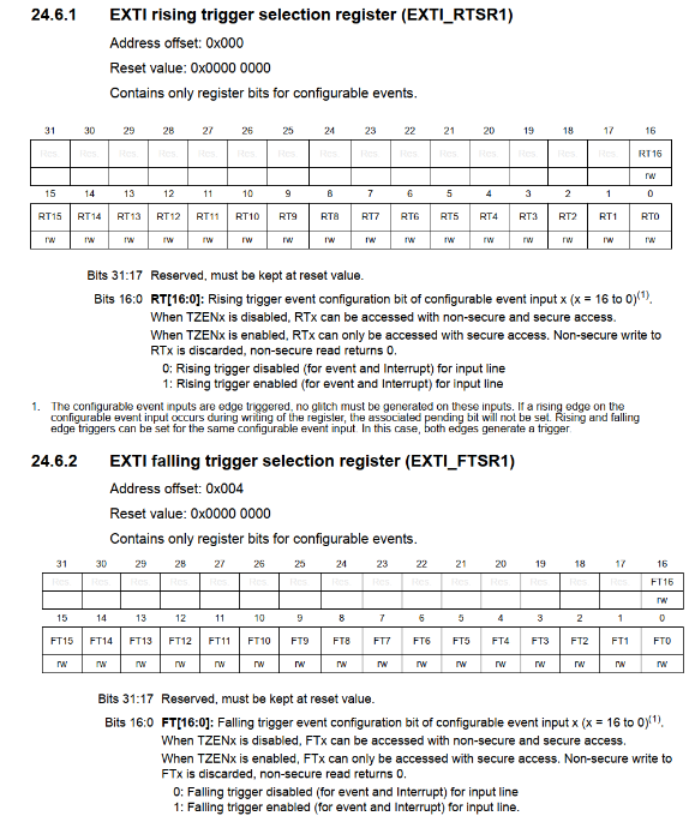

这张图讲的是单片机如何通过两个“开关面板”（寄存器）设置 外部中断的触发条件，可以理解为 给门铃设置“响铃规则”：是按下门铃时响（上升沿触发），还是松开时响（下降沿触发），或者两种都响。以下是具体解释：
一、核心功能——两种“响铃规则”
| 寄存器名称 | 生活比喻 | 技术功能 |
|---|---|---|
| EXTI_RTSR1 | 按下响铃开关：当电压从低变高（比如按键按下瞬间）时触发中断。 | 设置某个引脚（如PA0）的电平上升沿是否触发中断。 |
| EXTI_FTSR1 | 松开响铃开关：当电压从高变低（比如按键松开瞬间）时触发中断。 | 设置某个引脚（如PA0）的电平下降沿是否触发中断。 |
二、寄存器结构详解
| 寄存器字段 | 通俗比喻 | 技术细节 |
|---|---|---|
| 地址偏移 | 开关面板的位置： - EXTI_RTSR1在0x0000（门铃的“按下响铃”开关箱）。 - EXTI_FTSR1在0x0004（门铃的“松开响铃”开关箱）。 | 通过基地址+偏移量访问寄存器。 |
| Bits 16:0 | 16个门铃开关：每个开关对应一个引脚（如RT0对应PA0，RT1对应PA1）。 | - 0：关闭该引脚的响铃规则。 - 1：启用该引脚的响铃规则。 |
| Bits 31:17 | 封条区域：禁止触碰的开关（保持默认值0）。 | 随意改动可能导致门铃系统故障。 |
| 复位值0x00000000 | 默认状态：所有门铃开关关闭（按下或松开均不响铃）。 | 需要手动配置才能触发中断。 |
| TZEN权限控制 | 管理员锁：安全模式下，只有管理员（安全程序）能修改开关规则。 | 防止熊孩子（恶意程序）乱调门铃设置。 |
三、操作示例与场景
-
按键按下时触发中断（上升沿触发）
// 打开PA0引脚的“按下响铃”开关（RT0=1） EXTI_RTSR1 |= (1 << 0); // 类似设置门铃“按下时响” EXTI_FTSR1 &= ~(1 << 0); // 关闭PA0的“松开响铃”开关- 效果：只有按键按下瞬间触发中断，松开不触发。
-
按键松开时触发中断（下降沿触发）
EXTI_RTSR1 &= ~(1 << 0); // 关闭PA0的“按下响铃”开关 EXTI_FTSR1 |= (1 << 0); // 打开PA0的“松开响铃”开关- 效果：只有按键松开瞬间触发中断。
-
按下和松开都触发（双边沿触发）
EXTI_RTSR1 |= (1 << 0); // 按下时响 EXTI_FTSR1 |= (1 << 0); // 松开时也响- 应用场景：需要检测按键的完整动作（如长按计时）。
四、注意事项
-
避免毛刺干扰：
- 修改寄存器时，要确保操作原子化（如关闭中断后再修改），防止电平突变导致误触发。
- 类比：装修时调整门铃线路，先关掉电源，避免触电。
-
权限控制（TZEN）：
- 普通模式：所有程序都能改门铃规则（风险：恶意程序让门铃乱响）。
- 安全模式：只有管理员能改规则，普通程序操作无效（类似密码锁保护）。
一句话总结
“EXTI_RTSR1和EXTI_FTSR1像门铃的响铃规则开关：设置按下响、松开响，或者都响，让CPU精准识别外设的‘敲门声’！”
通过这两个寄存器，开发者可以灵活控制外部事件何时触发中断，为实时响应外设动作提供基础。
3. 设置Masking
允许某个EXTI中断：

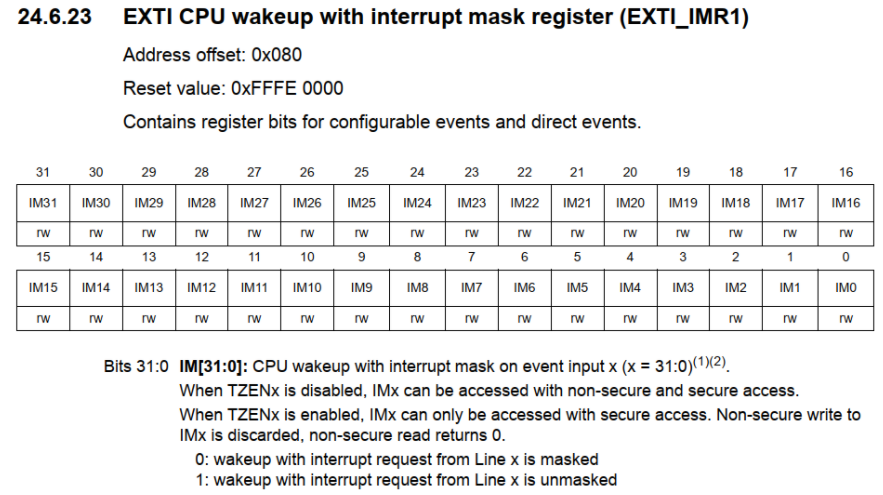

这张图讲的是单片机中一个名为 EXTI_IMR1 的“值班表”，它的核心功能是 决定哪些外部设备的“紧急呼叫”（中断）能叫醒正在休息的CPU。可以类比为 公司门卫的值班规则，规定哪些部门的员工有权在深夜拨打紧急电话给老板。
一、核心功能——“谁的电话能叫醒老板？”
-
门卫的值班表（EXTI_IMR1）
- 每个外部设备（如按键、传感器）对应一条“电话线”（中断线）。
- IM0~IM31位：每个开关（Bit位）对应一条中断线，控制是否允许这条线的中断叫醒CPU。
- Bit = 1：允许这条线的中断（门卫放行）。
- Bit = 0：禁止这条线的中断（门卫挂断）。
-
默认规则（复位值0xFFFE 0000）
- 复位后，大部分中断默认被屏蔽（类似门卫深夜默认不接普通电话）。
- 举例：复位值
0xFFFE 0000对应的二进制中，Bit16=0（屏蔽中断16），其他高位部分为1或0，需具体分析。
二、寄存器结构详解
| 寄存器部分 | 通俗比喻 | 技术细节 |
|---|---|---|
| 地址偏移0x080 | 值班表的位置：在单片机内存中的固定位置（如公司文件柜第0x080号抽屉）。 | 程序员通过这个地址找到并修改值班规则。 |
| IM0~IM31位 | 电话线开关：每个开关对应一个外部设备（如IM0对应PA0引脚的中断）。 | - 写1：允许这条线触发中断。 - 写0：禁止这条线触发中断。 |
| TZEN权限控制 | 值班表加密锁：当开启安全模式（TZEN=1）时，只有“安全程序”能修改值班规则。 | 防止普通程序（如恶意代码）乱改中断权限（如屏蔽火灾报警）。 |
| 复位值0xFFFE 0000 | 默认值班规则：大部分高位中断（如IM16~IM31）默认被屏蔽，低位中断部分开放。 | 需根据实际需求手动开启所需中断（如允许按键中断）。 |
三、操作示例与场景
-
允许按键中断（如开启IM0）
// 地址计算：基地址（如0x40000000） + 偏移0x080 uint32_t *EXTI_IMR1 = (uint32_t*)(0x40000000 + 0x080); // 将IM0位置1（允许PA0引脚中断） *EXTI_IMR1 |= (1 << 0);- 效果：当PA0引脚电平变化（如按键按下），CPU会被叫醒处理。
-
禁止传感器中断（如关闭IM5）
// 将IM5位清0（屏蔽传感器中断） *EXTI_IMR1 &= ~(1 << 5);- 效果：即使传感器报警，CPU也不会被中断（类似门卫不接仓库来电）。
四、关键细节
-
权限控制（TZEN）
- 普通模式：所有程序都能修改值班表（风险：恶意程序屏蔽重要中断）。
- 安全模式：只有受信任的程序（安全代码）能修改，普通程序操作无效。
-
复位值的意义
- 默认屏蔽部分中断是为了系统稳定，避免上电时无关外设频繁打扰CPU。
-
“直接事件”与“可配置事件”
- 直接事件：某些特殊中断（如电源故障）无需配置值班表，强制叫醒CPU（类似火警电话直通老板）。
- 可配置事件：需通过IMR1手动开启（如按键、传感器）。
一句话总结
“EXTI_IMR1像公司门卫的值班表：设置哪些‘电话线’（中断）能深夜叫醒CPU老板，哪些被静默挂断。复位值决定了默认规则，TZEN锁保护它不被篡改！”
掌握这个寄存器，就能精准控制单片机对外部事件的响应，平衡实时性与低功耗需求。
4. 查看中断状态、清中断

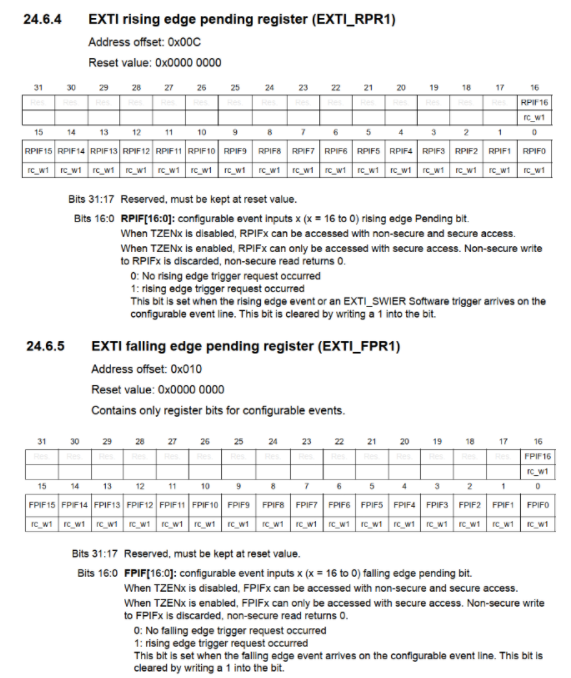

这张图讲的是单片机中两个重要的寄存器：EXTI_RPR1（上升沿挂起寄存器）和EXTI_FPR1（下降沿挂起寄存器）。它们的作用可以类比为 公司前台的“未接来电记录本”，专门记录哪些外部设备（如按键、传感器）的“来电”（中断请求）还没被处理。以下是通俗解释：
一、核心功能——“记录谁打过电话还没接”
-
上升沿挂起寄存器（EXTI_RPR1）
- 专门记录 电压从低跳变到高时触发的中断（比如按键按下的瞬间）。
- 例如：PA0引脚的电平突然变高（上升沿）→ EXTI_RPR1的第0位会被标记为1（类似前台在记录本上写“PA0来电未接”）。
-
下降沿挂起寄存器（EXTI_FPR1）
- 专门记录 电压从高跳变到低时触发的中断（比如按键松开的瞬间）。
- 例如：PA1引脚的电平突然变低（下降沿）→ EXTI_FPR1的第1位会被标记为1。
二、寄存器的“记录规则”
| 寄存器细节 | 生活比喻 | 技术解释 |
|---|---|---|
| 地址偏移0x00C和0x010 | 两个记录本的位置：在单片机的内存中，这两个寄存器像两个相邻的抽屉。 | 通过基地址+偏移量（如0x40000000 + 0x00C）访问寄存器。 |
| Bit0~Bit31 | 32条电话线记录：每个Bit对应一个引脚的中断线（如Bit0对应PA0，Bit1对应PA1）。 | - 0：该引脚没有未处理的“来电”。 - 1：该引脚有未处理的“来电”。 |
| 复位值0x00000000 | 默认状态：所有记录位初始为0（相当于刚上班时记录本是空的）。 | 系统启动后，所有中断事件需要重新检测。 |
| 操作方式 | 前台用铅笔记录：检测到中断时自动标记，处理后需手动擦除（写1清零）。 | 向对应Bit位写1，可以清除挂起状态（类似用橡皮擦掉记录）。 |
三、典型操作流程（以按键中断为例）
- 按键按下（上升沿触发）
- PA0电平从低变高 → EXTI_RPR1的Bit0被自动置1（前台记录“PA0来电”）。
- CPU处理中断
- 程序检测到EXTI_RPR1的Bit0=1 → 执行按键处理函数（如点亮LED）。
- 清除挂起标志
EXTI_RPR1 |= (1 << 0); // 向Bit0写1，清除挂起状态（类似擦除记录）- 若不手动清除，下次检测时仍会认为有未处理中断（类似前台重复提醒同一个来电）。
四、注意事项
-
为什么需要手动清除？
- 防止重复响应：如果中断处理函数执行期间再次触发相同中断，挂起位会再次置1，确保不漏事件。
- 类比：前台擦掉记录后，如果同一号码再次来电，会重新记录。
-
与触发寄存器的区别
- EXTI_RTSR/FTSR：决定“什么条件下算来电”（如按下或松开触发）。
- EXTI_RPR1/FPR1：记录“哪些来电还没处理”，需手动清理。
-
保留位的意义
- 寄存器中部分Bit位标注为“Reserved”（如高位Bit16~31），这些是预留位，禁止操作（类似记录本的空白页，不能乱写）。
一句话总结
“EXTI_RPR1和EXTI_FPR1像前台的未接来电记录本：自动记下按键、传感器等‘来电’（中断），处理完必须手动擦掉（写1清零），否则CPU会反复提醒你接电话！”
掌握这两个寄存器，就能精准管理中断事件，避免重复响应或遗漏关键请求。
1.3.3 GIC
ARM体系结构定义了通用中断控制器（GIC），该控制器包括一组用于管理单核或多核系统中的中断的硬件资源。GIC提供了内存映射寄存器，可用于管理中断源和行为，以及（在多核系统中）用于将中断路由到各个CPU核。它使软件能够屏蔽，启用和禁用来自各个中断源的中断，以（在硬件中）对各个中断源进行优先级排序和生成软件触发中断。它还提供对TrustZone安全性扩展的支持。GIC接受系统级别中断的产生，并可以发信号通知给它所连接的每个内核，从而有可能导致IRQ或FIQ异常发生。
GIC比较复杂，下一个视频再详细讲解。
你可以把 ARM的通用中断控制器（GIC） 想象成 公司的前台接线员，它负责接收各种设备（如按键、传感器、定时器等）的“紧急电话”（中断请求），然后根据优先级、安全性等规则转接给对应的“部门负责人”（CPU核心）。以下是通俗易懂的解释：
一、GIC的核心功能
-
接电话：接收所有设备的“来电”
- 公司有很多部门（外设），每个部门有事时都会拨打电话（产生中断）。GIC像前台接线员一样，统一接听所有电话，避免每个部门直接打给老板（CPU核心）导致混乱。
- 例如：按键按下、传感器报警、定时器超时，都会通过硬件信号“拨号”给GIC。
-
分优先级：谁的“来电”更重要？
- 前台接线员会根据紧急程度排序电话。GIC同样会给中断分优先级，比如火警（高优先级）比打印机缺纸（低优先级）更早转接给老板处理。
-
转接规则：电话该转给哪个负责人？
- 如果是公司内部会议通知（软件中断），前台会直接转给指定员工（特定CPU核心）；如果是客户投诉（公共外设中断），可能转给所有部门负责人（多核共享处理）。
二、GIC的“电话分机系统”
GIC将中断分为4种类型，类似不同的电话线路：
| 中断类型 | 通俗比喻 | 技术作用 |
|---|---|---|
| SGI | 内部电话：员工用座机拨分机号（软件触发），用于同事间沟通（多核协作）。 | 由软件生成，用于CPU核间通信（如通知其他核处理任务）。 |
| PPI | 私人专线：每个部门经理的私人电话（如财务部的报销专线），只能转接给对应负责人。 | 每个CPU核心独有的中断（如本地定时器），不与其他核共享。 |
| SPI | 公共热线：客户服务电话（如400热线），所有部门都能接听。 | 共享外设中断（如网卡、硬盘），可路由到任意CPU核心处理。 |
| LPI | VIP直拨：重要客户的专属电话（如PCIe设备的中断），直接通过消息传递。 | 基于消息的优先级中断，配置存储在内存表中（GICv3及以上支持）。 |
三、GIC的“接线流程”
以按键触发中断为例，流程如下：
-
来电接入：
- 按键按下 → 电平变化（如从高变低）→ GIC检测到“电话铃响”（中断信号）。
-
分类登记：
- GIC查看来电类型（SPI/PPI/SGI），记录在“未接来电本”（挂起寄存器）中。
-
优先级排序：
- 如果同时有多个电话（如火灾警报和打印机缺纸），GIC会优先处理更紧急的。
-
转接处理：
- 根据预设规则（如目标CPU核、安全权限），将电话转给指定负责人（CPU核心）。
- 例如：安全相关的中断（如指纹识别）只能转给“安保主管”（安全模式下的CPU核）。
-
挂断确认：
- CPU处理完中断后，必须告诉GIC“电话已接听”（清除挂起标志），否则GIC会反复提醒。
四、高级功能：安全与多核协作
-
安全模式（TrustZone）
- 普通电话（非安全中断）只能转接给普通员工，机密电话（安全中断）必须转给“保密部门”（安全模式CPU核）。
-
多核分工
- 前台接线员（GIC）可以同时连接多个老板（多核CPU），比如：
- 大核A7：处理复杂任务（如系统调度）。
- 小核M4：处理实时任务（如电机控制）。
- 前台接线员（GIC）可以同时连接多个老板（多核CPU），比如：
-
动态调整规则
- 软件可以随时修改GIC的配置，比如临时屏蔽某个部门的电话（禁用中断），或调整优先级（升/降级）。
一句话总结
“GIC就像公司的全能前台：统一接听所有设备的中断‘来电’，按优先级和规则精准转接给CPU核心，既保证紧急事件优先处理，又支持多核协作与安全隔离！”
通过这种机制，ARM系统既能高效响应实时事件，又能平衡性能与功耗，是嵌入式开发和多核处理的核心基础。
1.3.4 CPU
CPU的CPSR寄存器中有一位：I位，用来使能/禁止中断。
可以使用以下汇编指令修改I位：
CPSIE I ; 清除I位，使能中断 CPSID I ; 设置I位，禁止中断
1.4 IMX6ULL的GPIO中断
IMX6ULL的GPIO中断在硬件上的框架，跟STM32MP157是类似的。 IMX6ULL中没有EXTI控制器，对GPIO的中断配置、控制，都在GPIO模块内部实现：
这张图讲的是ARM处理器中两个关键寄存器 CPSR（当前程序状态寄存器） 和 SPSR（保存的程序状态寄存器），它们就像CPU的“工作日志本”，记录当前运行状态和异常发生前的备份状态。以下是通俗解释：
一、CPSR和SPSR的作用
- CPSR：记录CPU现在在干什么（如当前模式、是否允许中断、最近一次计算的结果是正数还是负数等）。
- SPSR：异常发生时的“存档”（如接电话前保存当前状态，挂断后恢复现场）。
生活比喻：
- 你正在写作业（正常模式），突然接电话（触发异常）→ 接电话前，你把作业进度记在SPSR笔记本上；
- 接完电话后，根据SPSR笔记本恢复作业进度。
二、CPSR/SPSR的“笔记本字段”分解
图中将寄存器的32位分成多个功能区，以下是核心部分：
| 位字段 | 通俗解释 | 技术作用 |
|---|---|---|
| N、Z、C、V（31~28位） | 考试分数：记录最近一次计算的结果。例如： - N=1 → 结果是负数。 - Z=1 → 结果是零。 | 条件标志位，用于程序跳转（比如 if (a > 0) 的判断依据）。 |
| I、F、A（8~6位） | 免打扰开关：控制是否响应外部事件。 - I=1 → 屏蔽普通中断（如按键）。 - F=1 → 屏蔽快速中断（如硬件故障）。 | 中断屏蔽位，优先级：FIQ（快速中断）> IRQ（普通中断）。 |
| T（5位） | 工作语言： - T=1 → 用Thumb指令集（省电模式）。 - T=0 → 用ARM指令集（高性能模式）。 | 指令集状态切换，Thumb指令更紧凑（适合资源受限场景）。 |
| M[4:0]（4~0位） | 当前模式： - 10000 → 用户模式（普通程序）。 - 10011 → 管理模式（系统内核）。 | 处理器模式控制，不同模式权限不同（如内核模式可操作硬件）。 |
| IT[7:2]和IT[1:0] | 待办事项清单：记录条件执行指令的后续步骤（如 if...else 的执行分支）。 | Thumb-2指令集中的条件执行标记（IT块）。 |
三、关键细节
-
为什么需要SPSR？
- 发生异常（如中断、系统调用）时，CPU自动将当前状态（CPSR）保存到SPSR，处理完异常后再从SPSR恢复。
- 类比：接电话前先保存作业进度（CPSR→SPSR），挂断后继续写作业（SPSR→CPSR）。
-
模式切换（M[4:0]）的意义
- 用户模式：普通APP运行，不能直接操作硬件。
- 管理模式：操作系统内核运行，可访问所有资源。
- 其他模式：如中断模式（处理紧急事件）、未定义模式（处理未知指令）等，共7种模式。
-
条件标志位的应用
CMP R0, R1 ; 比较R0和R1的值 BGT label ; 如果R0 > R1（N=0且Z=0），跳转到label- CPU根据N、Z、C、V的值决定是否跳转，类似根据考试分数决定奖励。
四、总结：CPSR/SPSR的三大核心功能
- 记录状态：最近的计算结果、当前运行模式、是否允许中断。
- 控制行为：切换指令集（ARM/Thumb）、屏蔽中断、管理权限。
- 异常恢复：通过SPSR保存和恢复现场，确保程序不被异常打断破坏。
一句话总结
“CPSR是CPU的实时状态记录本，SPSR是异常时的存档备份——它们决定了CPU能做什么、怎么做，以及如何从‘突发事件’中恢复现场。”
理解这两个寄存器，是掌握ARM处理器状态管理和异常处理机制的关键！
1.4.1 GPIO控制器
1. 配置GPIO中断
每组GPIO中都有对应的GPIOx_ICR1、GPIOx_ICR2寄存器(interrupt configuration register )。 每个引脚都可以配置为中断引脚，并配置它的触发方式：

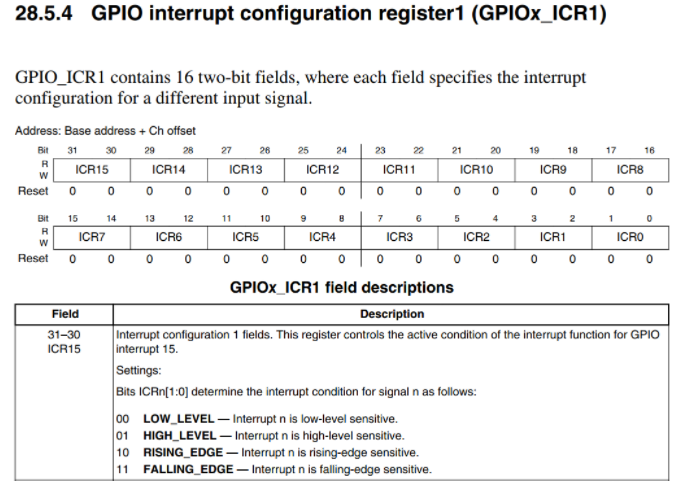

这张图讲的是单片机如何通过 GPIOx_ICR1寄存器 给每个引脚（如按键、传感器）设置“门铃响的规则”，比如按一下响铃（按下触发）、松开才响（松开触发），或者两种都响。以下是通俗解释：
一、核心功能——给每个引脚设置“触发规则”
-
每个引脚对应一个“门铃开关”
- 单片机有多个引脚（如PA0、PB1等），每个引脚可以接一个外设（比如按键）。
- GPIOx_ICR1寄存器 就像一个“门铃设置面板”，每个引脚对应面板上的一个开关（2个比特位），用来定义这个引脚的触发规则。
-
四种触发模式
每2个比特位有4种组合，对应四种触发方式（以按键为例）：比特值 触发规则 生活比喻 00 禁止中断 门铃坏了，按了也不响。 01 上升沿触发（按下瞬间） 按门铃的瞬间响铃。 10 下降沿触发（松开瞬间） 松开门铃的瞬间响铃。 11 双边沿触发（按下和松开都响） 无论是按下还是松开都响铃。
二、寄存器结构详解
-
地址计算
- 寄存器的位置 = 基地址（如0x40000000） + 通道偏移（类似门铃面板装在某个固定房间）。
- 程序员通过这个地址找到并操作寄存器。
-
比特位分组
- 寄存器共有32位，分成16组（每组2位），对应16个引脚：
- ICR0：控制第0号引脚（如PA0）的触发规则。
- ICR1：控制第1号引脚（如PA1）的触发规则。
- ...
- ICR15：控制第15号引脚（如PA15）的触发规则。
- 寄存器共有32位，分成16组（每组2位），对应16个引脚：
-
复位值全0
- 单片机上电时，所有引脚的中断触发规则默认是 00（禁止中断），需要手动配置才能生效。
三、操作示例（配置PA0按键按下触发中断）
-
确定引脚对应的比特位
- PA0是第0号引脚 → 对应 ICR0（比特位1:0）。
-
写入触发规则（01）
// 基地址 + 通道偏移（假设基地址为0x40000000） uint32_t *GPIOx_ICR1 = (uint32_t*)(0x40000000 + 通道偏移); // 将ICR0设置为01（上升沿触发） *GPIOx_ICR1 = (*GPIOx_ICR1 & ~0x03) | 0x01;- 效果：当PA0引脚电平从低变高（按键按下瞬间），触发中断通知CPU处理。
四、注意事项
-
先允许中断，再设置规则
- 除了配置GPIOx_ICR1，还需通过其他寄存器（如EXTI_IMR）允许该引脚的中断，否则规则无效。
-
防误触发
- 如果引脚信号抖动（如按键接触不良），双边沿触发（11）可能导致多次中断。此时需硬件消抖或软件过滤。
-
多引脚独立配置
- 不同引脚可以设置不同规则（如PA0用上升沿，PA1用下降沿），互不影响。
一句话总结
“GPIOx_ICR1像门铃的触发规则面板：每个引脚对应一个开关，设置按下响、松开响，或者都响，让CPU知道什么时候该处理按键、传感器等外设的‘敲门声’！”
掌握这个寄存器，就能精准控制外部事件何时触发中断，避免漏报或误报。
2. 使能GPIO中断

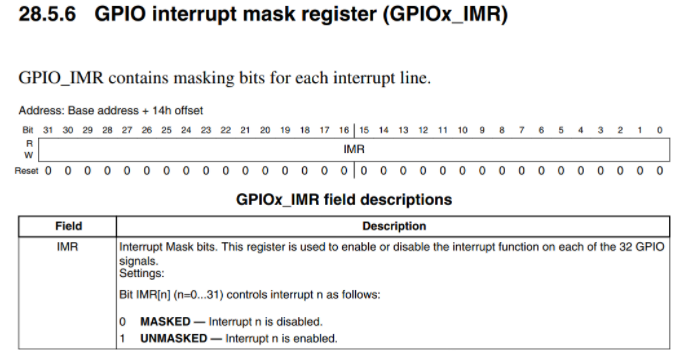

这张图讲的是单片机中的 GPIOx_IMR寄存器，它的核心功能是 决定哪些GPIO引脚的“门铃”（中断）能叫醒CPU。可以类比为 小区保安的值班表，规定哪些住户的门禁卡（引脚）能触发警报（中断），哪些直接忽略。
一、核心功能——“谁的门禁卡能触发警报？”
-
保安的值班表（GPIOx_IMR）
- 每个GPIO引脚（如PA0、PB1）对应一个“门禁卡”（中断线）。
- IMR的32个Bit位：每个开关（Bit位）对应一个引脚，控制是否允许这个引脚的中断触发。
- Bit = 1：允许中断（保安放行）。
- Bit = 0：禁止中断（保安挂断）。
-
默认规则（复位值全0）
- 单片机上电时，所有引脚的中断默认被屏蔽（类似保安默认不接任何住户的门禁警报）。
- 需要手动开启所需引脚的中断功能（比如允许PA0按键触发中断）。
二、寄存器的“值班表结构”
| 寄存器部分 | 通俗比喻 | 技术细节 |
|---|---|---|
| 地址：基地址+0x14 | 值班表的位置：在单片机的内存中，这个寄存器的“门牌号”是基地址+0x14。 | 程序员通过这个地址找到并修改值班规则（比如 0x40000000 + 0x14）。 |
| Bit0~Bit31 | 32个门禁卡开关：每个开关对应一个GPIO引脚（如Bit0对应PA0，Bit1对应PA1）。 | - 0：屏蔽该引脚的中断（保安忽略这个门禁卡的警报）。 - 1：允许该引脚的中断（保安立即上报警报）。 |
| 复位值全0 | 默认状态：所有引脚的中断被屏蔽（保安不响应任何门禁警报）。 | 必须手动开启需要的中断（比如允许PA0按键触发）。 |
三、操作示例与场景
-
允许PA0按键触发中断（Bit0=1）
// 找到寄存器地址（假设基地址是0x40000000） uint32_t *GPIOx_IMR = (uint32_t*)(0x40000000 + 0x14); // 将Bit0置1（允许PA0中断） *GPIOx_IMR |= (1 << 0);- 效果：当PA0引脚电平变化（如按键按下），CPU会立即响应。
-
禁止PB1传感器中断（Bit1=0）
// 将Bit1清0（屏蔽PB1中断） *GPIOx_IMR &= ~(1 << 1);- 效果：即使传感器报警，CPU也不会被打断（类似保安忽略PB1住户的门禁警报）。
四、注意事项
-
先设置触发条件，再开启中断
- 除了配置IMR寄存器，还需设置引脚触发方式（如上升沿/下降沿触发），否则中断可能无法正确触发。
-
复位后必须手动配置
- 默认所有中断被屏蔽，需根据需求逐个开启（比如只允许按键和温度传感器触发中断）。
-
防止误操作
- 修改寄存器时，建议关闭全局中断（类似让保安暂时休息），避免配置过程中被意外中断打断。
一句话总结
“GPIOx_IMR像小区的保安值班表：设置哪些住户的门禁卡（引脚）能触发警报（中断），哪些被静默忽略。复位后默认全关，需手动开启关键中断！”
掌握这个寄存器，就能精准控制单片机对外部事件的响应，避免无关干扰，提升系统稳定性。
3. 判断中断状态、清中断
1.4.2 GIC
ARM体系结构定义了通用中断控制器（GIC），该控制器包括一组用于管理单核或多核系统中的中断的硬件资源。GIC提供了内存映射寄存器，可用于管理中断源和行为，以及（在多核系统中）用于将中断路由到各个CPU核。它使软件能够屏蔽，启用和禁用来自各个中断源的中断，以（在硬件中）对各个中断源进行优先级排序和生成软件触发中断。它还提供对TrustZone安全性扩展的支持。GIC接受系统级别中断的产生，并可以发信号通知给它所连接的每个内核，从而有可能导致IRQ或FIQ异常发生。
GIC比较复杂，下一个视频再详细讲解。
1.4.3 CPU
CPU的CPSR寄存器中有一位：I位，用来使能/禁止中断。

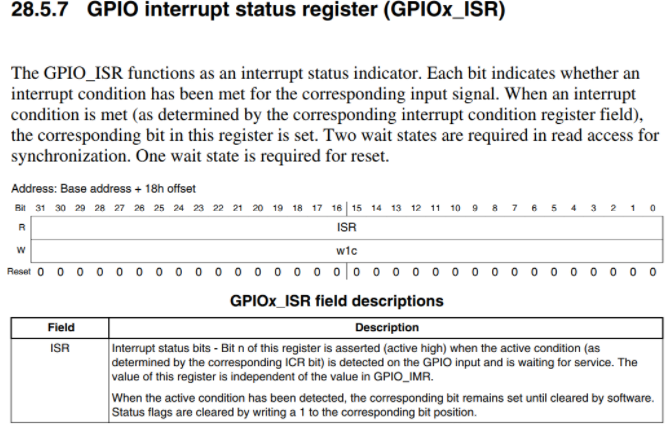

这张图讲的是单片机中的 GPIOx_ISR寄存器，它的核心功能可以比喻为 家门口的“门铃状态灯”：当有人按门铃（触发中断）时，对应的灯会亮起，直到你处理完并手动关灯（清除标志）。以下是通俗解释：
一、核心功能——“谁的门铃被按了？”
-
状态指示灯（ISR寄存器）
- 每个GPIO引脚（如PA0、PB1）对应一个“门铃灯”（Bit位）。
- Bit = 1：这个门铃被按过且还没处理（灯亮）。
- Bit = 0：门铃未被按或已处理（灯灭）。
-
自动亮灯规则
- 当引脚的电平满足触发条件（如按键按下或松开）时，对应Bit位自动置1（灯亮），即使CPU没空处理，灯也会一直亮着（状态保持）。
-
手动关灯规则
- 处理完中断后，必须向对应Bit位写1才能关灯（类似按下灯的开关）。
二、寄存器的“门铃灯面板”结构
| 寄存器部分 | 通俗比喻 | 技术细节 |
|---|---|---|
| 地址：基地址+0x18 | 门铃灯面板的位置：在单片机的内存中固定（如小区物业的监控室第0x18号面板）。 | 程序员通过这个地址（如 0x40000000 + 0x18）查看和操作状态灯。 |
| Bit0~Bit31 | 32个门铃灯：每个灯对应一个GPIO引脚（如Bit0对应PA0按键，Bit1对应PB1传感器）。 | - 读操作：查看哪些灯亮（哪些中断未处理）。 - 写操作：向Bit位写1关灯（清除状态）。 |
| 复位值全0 | 默认状态：所有灯初始熄灭（上电时无中断触发）。 | 无需手动初始化，但需及时处理亮起的灯（防止漏掉中断）。 |
三、操作流程（以按键触发中断为例）
-
按键按下（触发条件满足）
- PA0电平变化（如从高到低）→ Bit0自动置1（PA0的灯亮起）。
-
CPU查看状态灯
// 读取寄存器状态 uint32_t status = *(uint32_t*)(0x40000000 + 0x18); if (status & (1 << 0)) { // 处理PA0按键中断（如点亮LED） } -
手动关灯（清除标志）
// 向Bit0写1，熄灭PA0的灯 *(uint32_t*)(0x40000000 + 0x18) = (1 << 0);
四、关键细节
-
为什么要手动关灯？
- 如果不清除标志，灯会一直亮着，CPU会认为这个中断未被处理（反复提醒）。
- 类比：快递员按门铃后，你收完快递但没关灯，物业会反复通知你有快递。
-
等待状态的作用
- 读操作需两个等待状态：查看灯的状态时，需要短暂确认（防止误判瞬态干扰）。
- 复位需一个等待状态：关灯操作需要一点时间生效（类似开关延迟）。
-
与IMR寄存器的区别
- GPIOx_IMR：决定哪些门铃能响（允许/禁止中断）。
- GPIOx_ISR：记录哪些门铃已经响过（中断触发状态）。
一句话总结
“GPIOx_ISR像家门口的32个门铃状态灯：有人按铃（中断触发）灯就亮，处理完必须手动关灯（写1清标志），否则系统会一直提醒你有快递（未处理中断）！”
掌握这个寄存器，就能精准追踪哪些外部事件触发了中断，避免遗漏或重复处理。
可以使用以下汇编指令修改I位：
CPSIE I ; 清除I位，使能中断 CPSID I ; 设置I位，禁止中断
09_GIC介绍与编程
10_实战_GPIO中断编程(IMX6ULL)
//字数太多了后一节讲
扫一扫
1551
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
