sensor曝光分为逐行曝光和全局曝光。逐行曝光的sensor 技术难度较全局曝光sensor 低，价格便宜，且分辨率较大，对于一些静态图像拍摄是不错的选择。

先看看，什么是帧？
简单来说，一帧就是一副图像。

具体地，在将光信号转换为电信号的扫描过程中，扫描总是从图像的左上角开始，水平向前行进，同时扫描点也以较慢的速率向下移动。当扫描点到达图像右侧边缘时，扫描点快速返回左侧，重新开始在第1行的起点下面进行第2行扫描，行与行之间的返回过程称为水平消隐（也叫行消隐，H_BLANK）。一幅完整的图像扫描信号，是由水平消隐间隔分开的行信号序列构成，称为一帧。

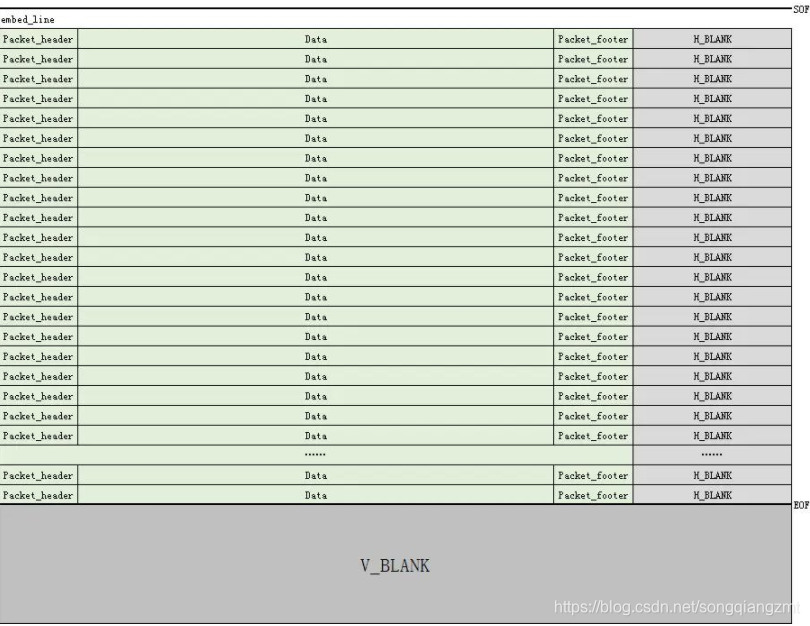

如下图所示，是一帧的结构图，在最下面部分有一部分是V_BLANK。V_BLANK的由来是因为扫描点扫描完一帧后，要从图像的右下角返回到图像的左上角，开始新一帧的扫描，会有一段间隔时间，这一时间间隔，叫做垂直消隐（也称场消隐，V_BLANK），V_BLANK的作用通常用来调节帧率。

帧结构示意图
sensor逐行曝光基本原理
sensor逐行曝光从第一行开始曝光，一个行周期结束之后第二行才开始曝光。依次类推，经过N-1 行后第N 行开始曝光。第一行曝光结束后开始读出数据，读出一行需要一行周期时间（含行消隐时间，即H_Blank）。至第一行完全读出后，第二行刚好开始读出，依次类推，当第N-1 行读完后，第N 行开始读出，直到整幅图像完全读出。

sensor逐行曝光过程
sensor全局曝光基本原理
全局曝光Sensor的所有行同时开始曝光，并同时结束曝光，在曝光结束后，Sensor将所有电子从感光区转到存储区，之后逐行地读出像素数据。 这样曝光的好处是获得图像每一行的曝光时间比较一致，并且在拍摄运动物体时图像不会出现偏移和歪斜。

sensor全局曝光过程
与sensor曝光相关的计算

1. line_time的计算：
   line_time的计算公式：line_time = line_length / pclk

和这个公式相关的是下面三个变量的定义先说下

a). line_length: 一行的长度（包含h_blank）

b). pclk: 是控制像素输出的时钟，即pixel采样时钟，单位MHz。表示是每个单位时间内采样的pixel数量

c). line_time: 曝光一行的时间

所以，曝光一行的时间等于一行的长度除以曝光一个像素需要的时间。

如果你不能理解，简单类比一下我们小学学过的距离计算公式：路程 = 速度 × 时间。要计算小明跑完400米操场花了多长时间，是不是可以拿小明跑步的路程400米除以小明每秒钟跑步的距离来计算。那么，把跑道换成一个个排列起来的像素不也是一样的吗？linetime就相当于上面要计算的小明跑完400米要花的时间，line_length就相当于400米的路程，pclk就相当于跑步的速度，每个单位时间小明能跑多远。

2. exposure_time的计算：
   exposure_time的计算公式：exposure_time = exposure_line * line_time

同样和这个公式有关的几个定义先说下：

a). exposure_time: 曝光时间。指这一帧曝光了多长时间。

b). exposure_line: 字面意思是曝光行。值得注意的是，曝光行不是指一次性曝光多少行，对于逐行曝光的sensor来说，永远都是一次曝光一行。所以，曝光行是指这一帧曝光了多少行。

c): line_time: 曝光一行的时间

所以，可以用line_time即曝光一行的时间，乘以曝光了的行数exposure_line，等于整个曝光花费的时间。

注：

1. 调节exposure_time曝光时间是通过写exposure_line寄存器实现的;

2. 曝光时间以行长为单位

3. fps帧率的计算：
   frame_length = Vsync = Dummy Line = VTotal = VTS = V_Size + V_Blank // 帧长; 不占用曝光时间

line_length = Hsync = Dummy Pixel = HTotal = HTS = H_Size + H_Blank // 行长; 会增加曝光时间

fps的计算公式：fps = pclk / （VTS * HTS ）= pclk / (frame_length * line_length) = 1 / (frame_length * line_time)

注：fps即表示1秒内帧数，此公式中line_time单位是秒

同样和这个公式有关的几个定义先说下:

a). pclk: 是控制像素输出的时钟，即pixel采样时钟，单位MHz。表示是每个单位时间内采样的pixel数量

b). frame_length:  一帧的行数（包含v_blank）

c). line_length: 一行的长度（包含h_blank）

这里frame_length * line_length的意思是用一帧的行数乘以一行的长度，即相乘得到一帧图像总共有多少像素。pclk是像素时钟，单位是MHz。如100MHz，就表示每秒钟可以采集100M个像数。用pclk除以frame_length * line_length两者之积，即是算1秒钟内采集的100M个像数点可以分成多少帧（frame_length * line_time = 曝光一帧的时间）。

注：

1). line_time一组setting只有一个值，一般是不变的，可看做常数，所以调节帧率是通过写frame_length寄存器，即调节frame_length实现的。

2). 同理，回到上一个知识点 2. exposure_time的计算：可以发现，exposure_time = exposure_line * line_time，而line_time一般是常数。所以，调节exposure_time曝光时间是通过写exposure_line寄存器实现的，即通过写曝光实现。

4.其他相关：
dummy_line：用来填充v_blank的行

frame_offset：最小的dummy_line，即一帧曝光结束到下次准备好重新开始曝光的时间

frame_length = exposure_line + dummy_line

frame_length ≥ exposure_line +frame_offset

5.帧长的计算方式
回顾上述几点，我们知道一帧的计算方式：

1). frame_length(帧长) = exposure_line(曝光行) + dummy_line

2). frame_offset是指最小的dummy_line

6. 索尼sony也有自己的计算方式，但是本质是一样的: （IMX307为例）
   1). VMAX(帧长，同VTS一个概念) = exposure_line(曝光行) + (SHS1 + 1)

2). SHS1本意是表示Shutter释放的时机，以XVS信号为参照系，SHS1的值越大，说明Shutter释放得越晚，即dummy_line越大，曝光行越少. 该公式及说明记载于Datasheet p.77

3). 结合第5点和第6点，我们可以知道。dummy_line = SHS1+1

4). 对于IMX307这颗sensor来说，SHS1的范围为1～(VMAX-2)，记载于Datasheet p.78的表格

即dummy_line的范围为2 ~ (VMAX-1), 即frame_offset的值为2
