GS-SLAM

0. 笔者个人体会

3D Gaussian Splatting在NeRF领域很火，很大程度上提高了NeRF的渲染速度和质量，但是在NeRF-based SLAM上还没有应用。

今天笔者将为大家分享上海AI Lab、复旦大学、西北工业大学、香港科技大学最新的开源工作GS-SLAM，结合了NeRF、3D Gaussian Splatting、SLAM三者的优点，渲染速度达到了386 FPS，渲染质量也很高。

当然笔者水平有限，如果有理解不当的地方，欢迎大家批评指正~

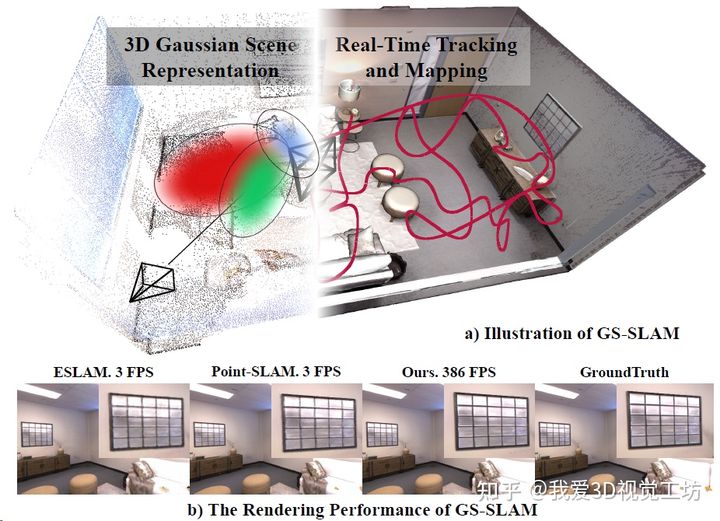

1. 效果展示

GS-SLAM结合3D高斯实现了实时的跟踪和NeRF建图，渲染速度非常快，达到了386 FPS。需要泼冷水的是，这个速度指的只是渲染，整个SLAM框架的运行速度（8.34 FPS）和定位精度没有提升太多。

代码暂未开源，感兴趣的读者可以跟踪一下具体进展。

2. 论文信息

标题：GS-SLAM: Dense Visual SLAM with 3D Gaussian Splatting

作者：Chi Yan, Delin Qu, Dong Wang, Dan Xu, Zhigang Wang, Bin Zhao, Xuelong Li

机构：上海AI Lab、复旦大学、西北工业大学、香港科技大学

原文链接：https://arxiv.org/abs/2311.11700

代码链接：coming soon

3. 摘要

在本文中，我们首先介绍了在同时定位与地图构建( SLAM )系统中使用3D高斯表示的GS-SLAM。它有利于在效率和准确性之间取得更好的平衡。与最近使用神经隐式表示的SLAM方法相比，我们的方法使用了一个实时可微的splatting渲染管道，为地图优化和RGB - D重新绘制提供了显著的加速比。具体来说，我们提出了一种自适应的扩展策略，添加新的或删除有噪声的3D高斯，以便有效地重建新的观测场景几何，并改善先前观测区域的建图。这种策略对于扩展3D高斯表示来重建整个场景至关重要，而不是在现有的方法中合成一个静态物体。此外，在位姿跟踪过程中，设计了一种有效的由粗到精的技术来选择可靠的3D高斯表示来优化相机位姿，从而减少运行时间并实现鲁棒估计。我们的方法在Replica，TUM-RGBD数据集上与现有的最先进的实时方法相比取得了有竞争力的性能。

4. 算法解析

传统NeRF SLAM有什么问题？

一个是定位精度低，一个是渲染慢，这篇文章主要解决的就是后者。

解决问题的思路是什么？

这就不得不提到今天的主角：3D Gaussian Splatting，来源于ACM Transactions on Graphics 2023，将NeRF场景建模为3D高斯，这项工作一定程度上影响了NeRF的走向。最大的亮点是能够在重建高保真NeRF的同时接入传统光栅化，极大加快了渲染速度！

想进一步了解的读者可以关注它们的官网https://repo-sam.inria.fr/fungraph/3d-gaussian-splatting。

GS-SLAM具体是怎么做的？

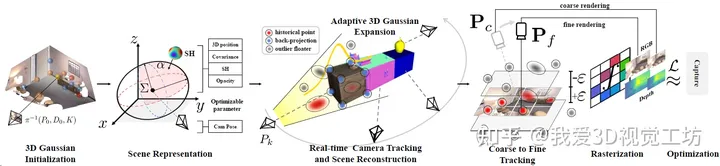

GS-SLAM的输入是RGBD序列和相机内参，将3D场景建模为3D高斯，利用3D高斯splatting渲染RGB和Depth，计算光度损失和深度损失来优化位姿和场景，输出是相机位姿和稠密NeRF场景。

主要创新在于，GS-SLAM不使用隐式特征表示地图，而是利用3D高斯表示场景，使用基于splatting的光栅化来渲染图像，这个过程非常快。

先说一下具体的3D高斯：

具体的高斯表示如下，也就是如何用3D高斯定义一个椭球，其中N表示帧数，X表示3D坐标，Σ表示协方差，Λ表示不透明度，Y表示球谐系数：

那么如何初始化这个椭球呢，直接随便生成一组数可不能保证Σ的半正定。既然3D高斯和椭球是同构的，就可以将球按轴向放缩再旋转得到，因此椭球的初始化是通过放缩变换S和旋转矩阵R得到的：

然后就可以将椭球投影到2D图像平面来渲染，也就是splatting（溅射，类似雪球直接砸墙上的感觉），其中J是雅可比，P是位姿：

之后就可以渲染RGB图和深度图：

什么时候会添加/删除3D高斯？

每个关键帧都会做3D高斯的更新和优化，每次获得关键帧位姿，先决定是否添加/删除3D高斯，然后计算光度损失和深度损失来优化场景。

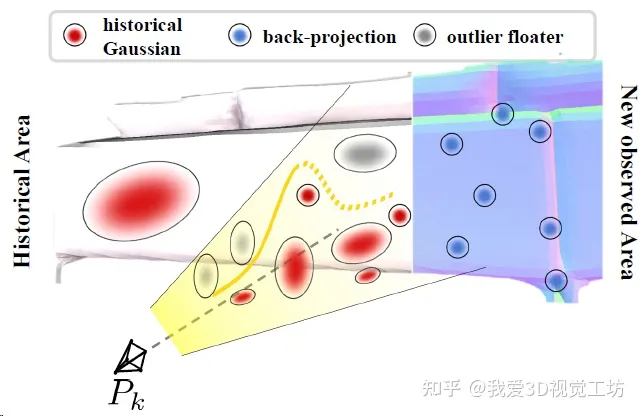

具体来说，每来一个关键帧，先用现有3D高斯去渲染当前帧RGBD图像，计算累计不透明度，如果累计值低于阈值，或者渲染深度值跟当前深度图差距太大，就认为看到了新场景，添加新3D高斯。

删除策略是，在添加新3D高斯后，检查了当前相机视锥中所有可见的3D高斯，然后降低位置不在场景表面附近的3D高斯的不透明度，也就相当于删除了。

最后再说一下相机跟踪

GS-SLAM没有用单独的SLAM模块来估计位姿，而是使用损失函数同时优化场景和位姿，定位只用了光度损失，BA同时用了光度损失和深度损失。虽然GS-SLAM更侧重建图速度的提升，但是也做了很多位姿优化的策略。

主要是用到了两个trick，链式求导和由粗到精优化。

先说链式求导，作者发现位姿的梯度主要跟2D高斯协方差、3D高斯RGB值、2D高斯投影坐标有关，所以就推导得到了光度损失Lc对位姿P的链式求导公式：

再说由粗到精的优化，作者认为渲染的RGB图像有大量伪影，因此直接拿整张图象来优化位姿会导致很大漂移。所以GS-SLAM的做法是，先渲染一个1/2分辨率的图像，用这个粗糙图像计算光度损失得到位姿，再用这个粗糙位姿去选择/过滤3D高斯表征。然后用更新的3D高斯去渲染全分辨率图像，再次计算光度损失优化位姿。

这里还涉及到两个关键帧选取的策略，一个是计算当前帧中可靠区域占整体图像的比例，一个是计算当前帧和上一个关键帧的时间差。

最后的BA优化也有个trick，将BA分为前后两阶段，先优化场景，再联合优化位姿和场景，作者认为这样能够增加优化的稳定性。

关注知乎@3D视觉工坊，第一时间获取3D视觉(工业3D视觉、SLAM、自动驾驶、三维重建、无人机)行业最新最前沿论文和科技动态。

5. 实验结果

测试数据集包括Replica和TUM，运行设备是5.50GHz Intel Core i9-13900K CPU和4090 GPU，Replica上的帧率是8.34 FPS。

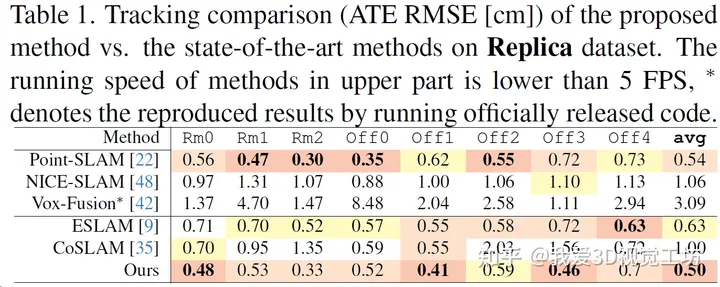

Replica上的跟踪精度对比，对比的Point-SLAM帧率是0.42 FPS。

Replica上的重建精度对比，对比方案是其他NeRF SLAM，平均精度达到了74%。

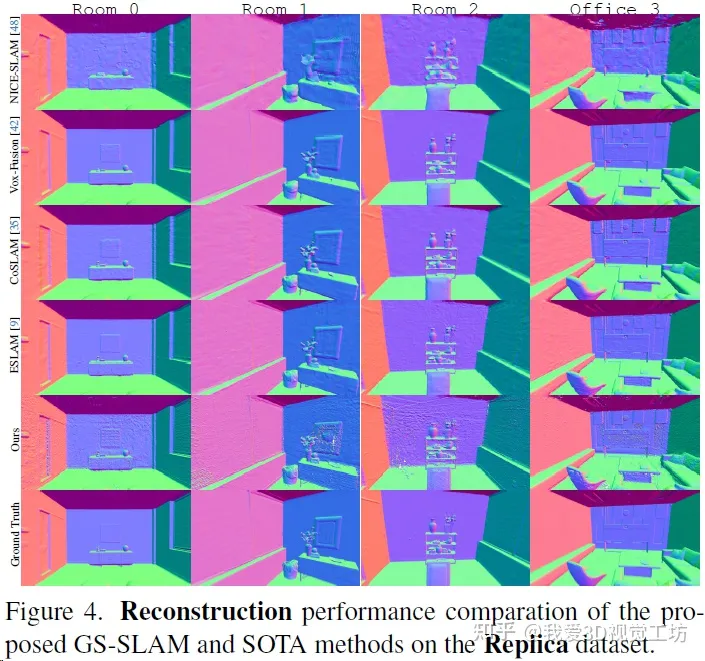

Replica上稠密重建的定性对比，重建效果不是很平滑，不知道是不是3D高斯的固有弊端。

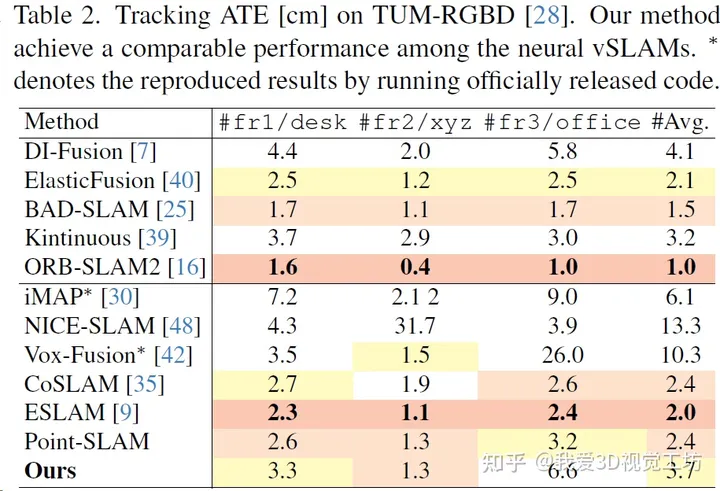

TUM上的跟踪精度对比，定位精度比很多NeRF SLAM都好，但不如ESLAM，而且远不如传统SLAM。

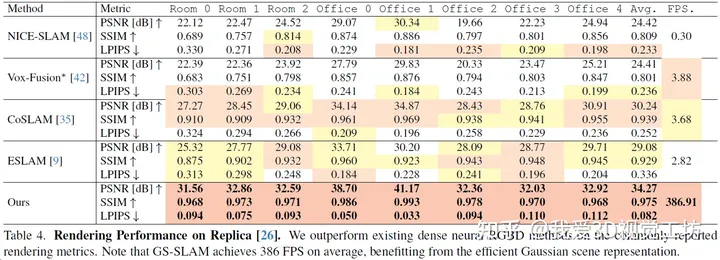

Replica上渲染精度的定量对比，GS-SLAM在所有指标上都最优，甚至帧率达到了386 FPS，比第二的Vox-Fusion快了100倍。

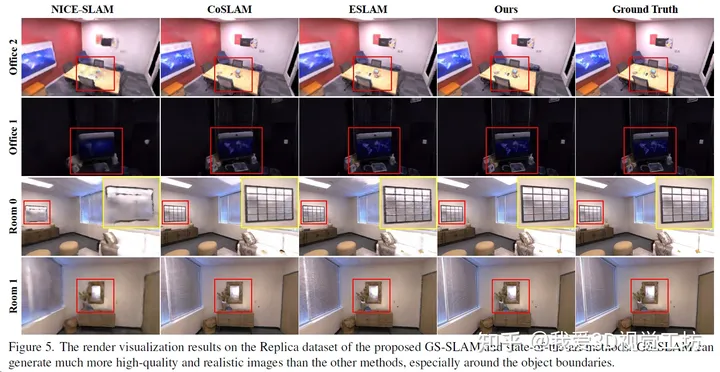

Replica上渲染精度的定性对比，这个渲染质量很好。

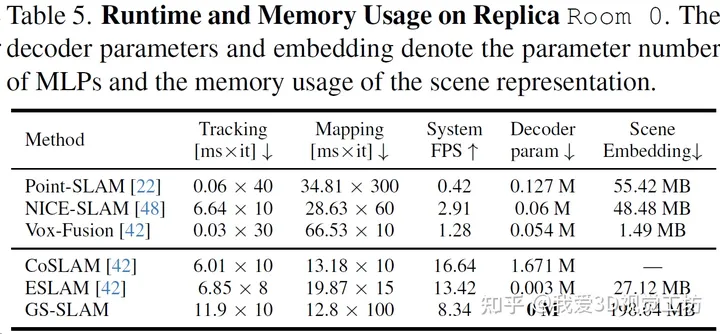

运行时间、参数量、内存占用的对比，GS-SLAM不需要解码器，但是整体的运行速度不是太快，而且场景占用的内存也太大了，作者认为是用来建模稠密场景的3D高斯点太多了。

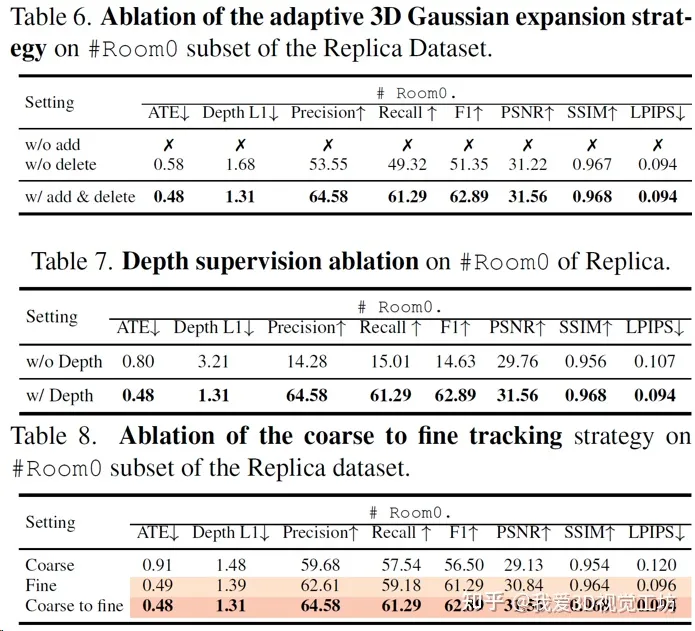

三个消融实验，分别验证3D高斯生成/删除策略、深度监督、由粗到精位姿优化的影响。

6. 总结

本文介绍了最新的NeRF SLAM方法GS-SLAM，主要是结合了3D Gaussian Splatting实现了超快的渲染速度（386 FPS）和精度，对于VR、自动驾驶、导航等应用有价值，但是整个SLAM框架的运行速度和定位精度并没有提高多少，感觉还需要进一步优化。
