stm32——端口重映射

什么是端口重映射？？？？？？？？？？？？

每个配置都有若干个输入输出引脚，一般这些引脚的输出端口都是固定不变的，为了让设计工程师可以更好的安排引脚的走向和功能，在stm32中引入了外设引脚重映射的概念，即一个外设的引脚除了具有默认的端口外，还可以通过设置重映射寄存器的方式，把这个外设的引脚映射到其他的端口。

为了使不同器件封装的外设IO功能数量达到最优，可以把一些复用功能重映射到其他一些引脚上。

STM32中有很多内置外设的输入输出引脚都需要重映射的功能。



I/O端口的重映射

重映射技术的需求背景

1.I/O的复用：GPIO和内置外设共用引出管脚

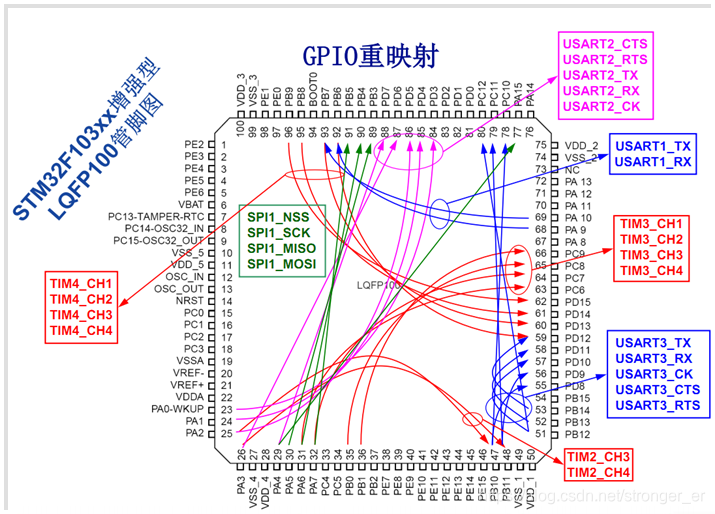

2.I/O的重映射：复用功能（AFIO）从不同的GPIO管脚引出

3.方便PCB的设计，潜在的减少了信号交叉干扰

4.分时复用某些外设，虚拟地增加了端口数目

AFIO重映射的操作步骤

1.使能被重新映射到的I/O端口时钟

2.使能被重新映射的外设时钟

3.使能AFIO功能的时钟

4.进行重映射





部分重映射&完全重映射

部分重映射：功能外设的部分引脚重新映射，还有一部分的引脚是原来的默认引脚

完全重映射：功能外设的所有引脚都重新映射

引脚重映射的配置过程！！！！！

1.使能GPIO时钟（映射后的时钟）

2.使能功能外设时钟（例如串口1）

3.使能AFIO时钟。重映射必须使能AFIO时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

4.开启重映射

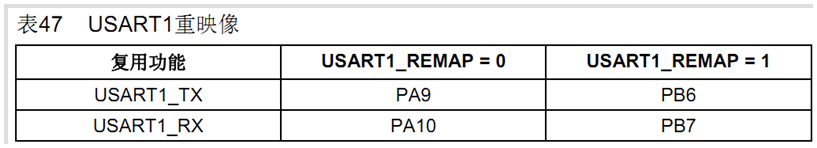

GPIO_PinRemapConfig(GPIO_Remap_USART1, ENABLE);



那些情况下需要开启AFIO辅助功能时钟？？？？？

对寄存器AFIO_MAPR\AFIO_EXTICRX\AFIO_EVCR进行读写操作前，应当首先打开AFIO时钟

AFIO_MAPR:配置复用功能重映射

AFIO_EXTICRX：配置外设中断线映射

AFIO_EVCR:配置EVENTOUT事件输出





（资源来源正点原子）
