单端输入阻抗公式推导

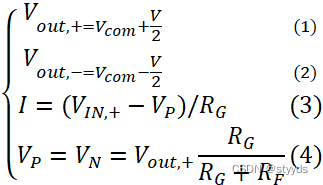

由此得到下式中(1)(2),再根据运放的虚短,虚断得到(3)(4)
(1)(2)(3)(4)结合得到(5)式:
由于,则
。
单端输入,阻抗匹配
输入源开路电压2VP-P,50Ω内阻,要求使用端接输出电压为1 V p-p,也是要求运放与源内阻50Ω进行阻抗匹配,即 。
1.求单端输入阻抗
根据上一部分的推导得:

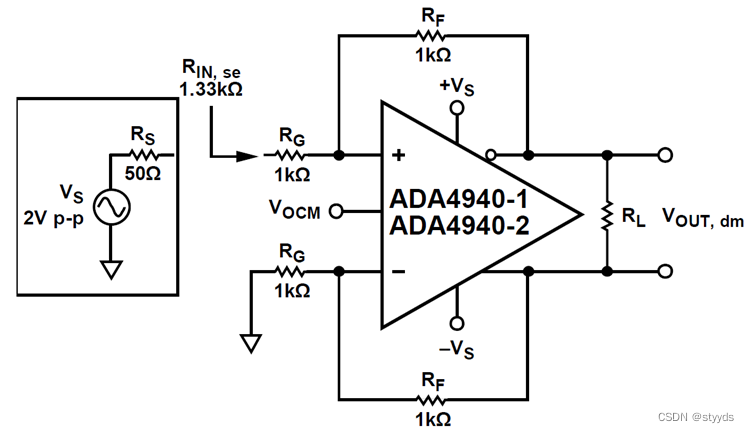

![](https://img-blog.csdnimg.cn/direct/a76c8f9a79b0446bb64adb45f6a1e4e5.png)
2.降低输入阻抗
为使输入阻抗等于50Ω,并联一个小电阻使得
根据阻值表选择最为相近的误差在1%的52.3Ω。

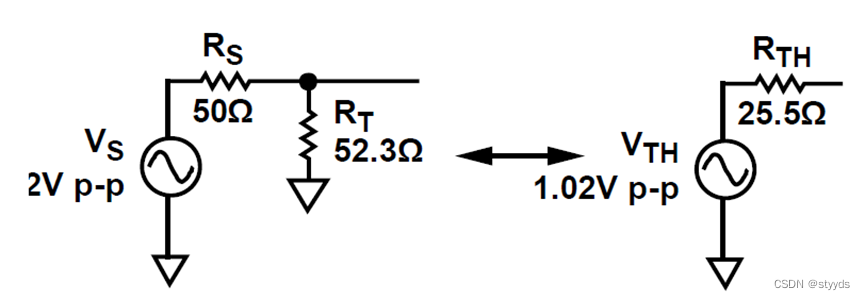

![](https://img-blog.csdnimg.cn/direct/17ce002322434c2bb135911a4fba4c6a.png)
3.平衡增益
由于上环路增加了终端电阻,导致上下两个环路增益不相等,因此需要在下环路串联一个矫正电阻。根据戴维宁定理,对输入源和
进行等效变换得到图3。

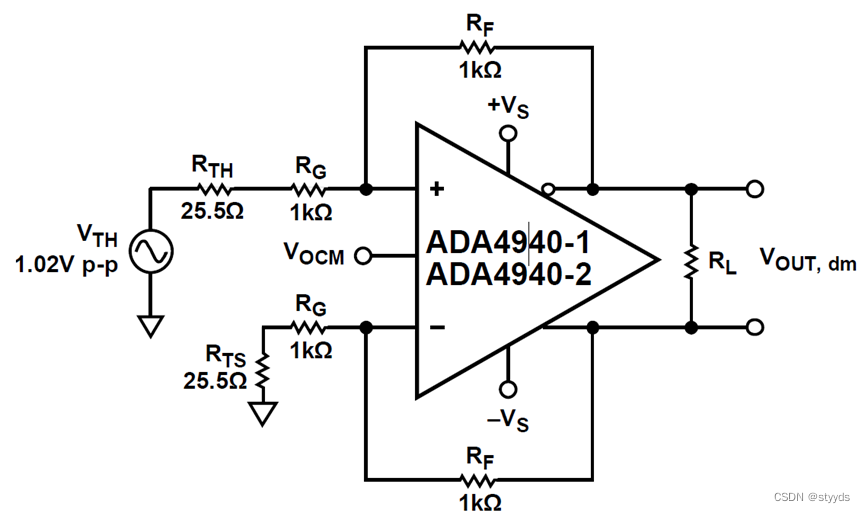

![](https://img-blog.csdnimg.cn/direct/4bc22a26ccb3479f99e185714803676d.png)
因此
![](https://img-blog.csdnimg.cn/direct/4fe520a38b334d44b8d69bdffdc15341.png)
4.调整差分运放增益
根据图4知,等效的值增大,使得运放增益降低,
。
至此,差分运算放大器的增益由原来的变为
,增益降低,如果想要输出
,可以根据公式(6)可以算出需要把RF变为多少。
此时RF*≈2K
疑问:
更改了RF的值,根据输入阻抗的公式,按照图4计算,发现输入阻抗不等于50Ω,这个RF值的更改会不会导致先前的匹配工作白白浪费。还是我不应从等效电路去计算输入阻抗,希望有大佬帮忙解答。
参考资料:
2.ada4940-1/ ada4940-2数据手册中APPLICATIONS INFORMATION部分Terminating a Single-Ended Input.
