PowerMonitor的使用步骤

PowerMonitor是功耗分析中常用的测试和分析工具，不仅精度高，而且遇到需要找方案提功耗单的时候，有时还需要PowerMonitor的数据作为辅助日志。

1.先接上假电池正负极，再按PowerMonior的电源键

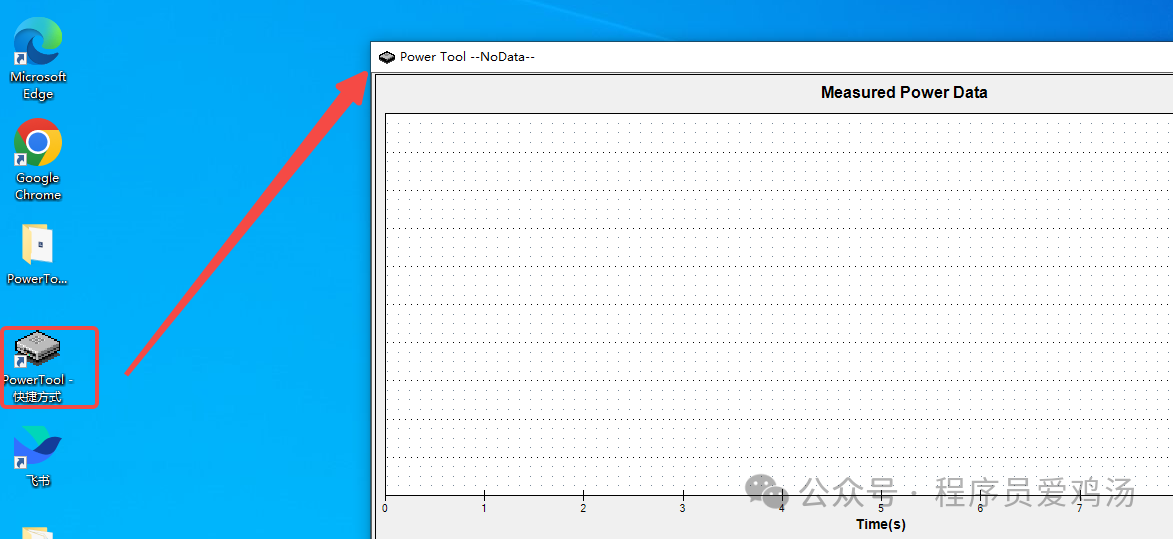

2.桌面点击PowerMonitor快捷图标

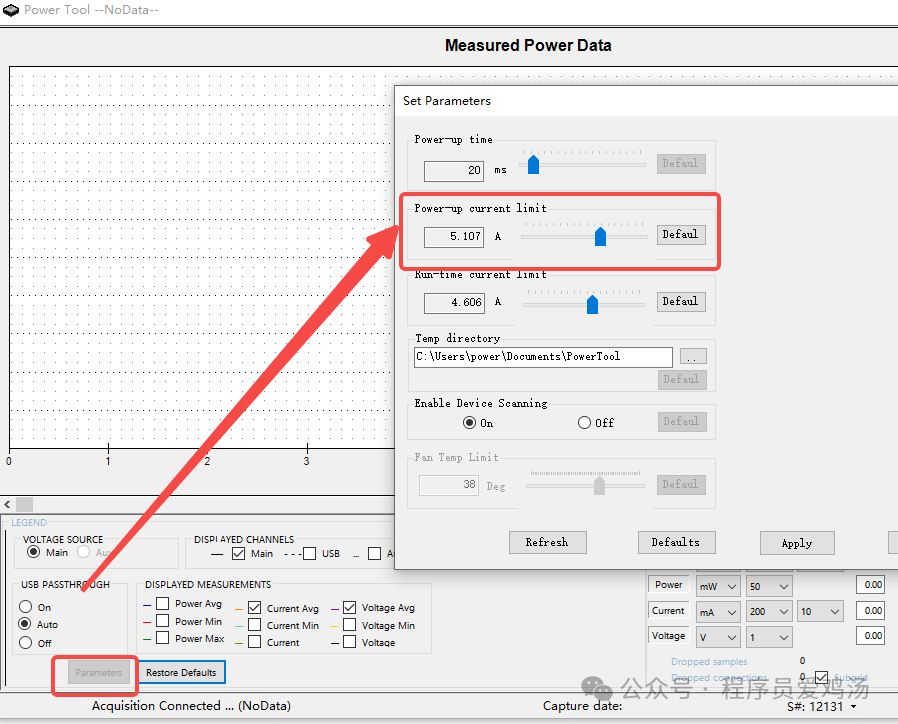

3.调高PowerMonitor中Power-up电流限制

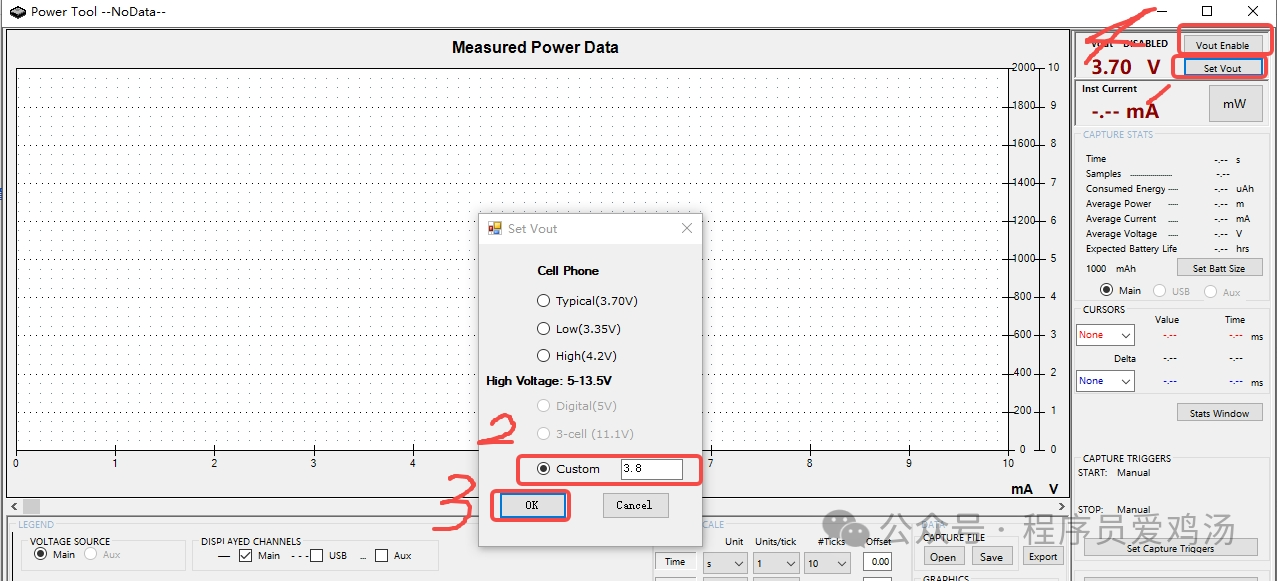

4.设置PowerMonitor中输出电压3.8V或4V

Set Vout->Custiom:3.0->OK->Vout Enable，确保PowerMonitor电源键指示灯为绿灯

5.注意：点击Vout Enable，如果出现PowerMonitor指示灯变成红灯情况下，需要间隔1~3秒不断点击VoutEnable和VoutDisable，直到VoutEnable变成绿灯

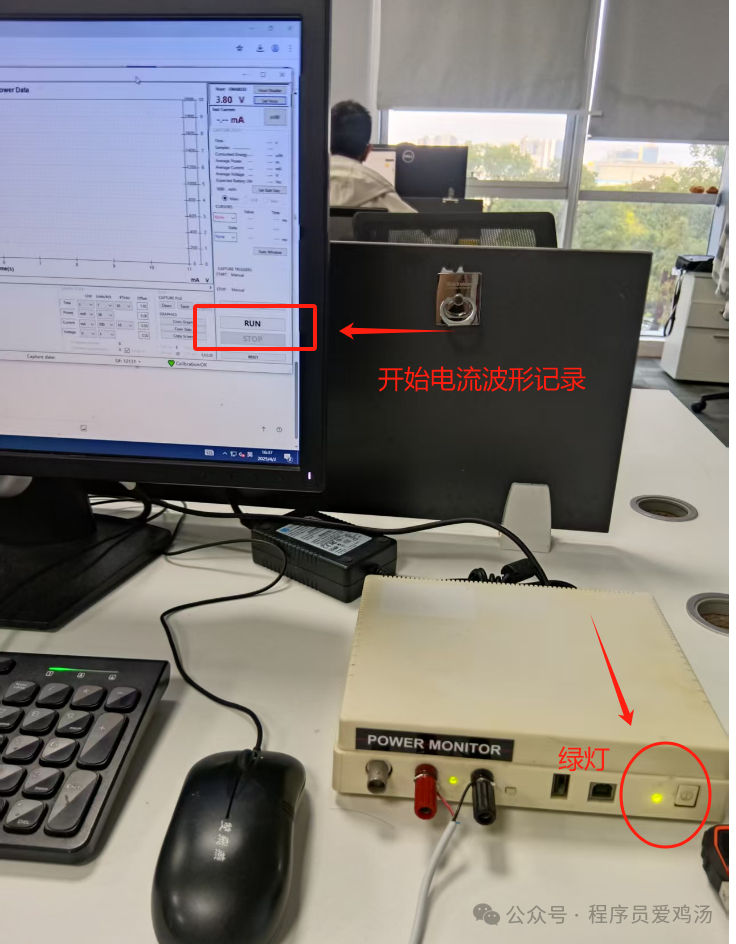

6.PowerMonitor指示灯为绿灯下，点击Run

7.按电源键开机了

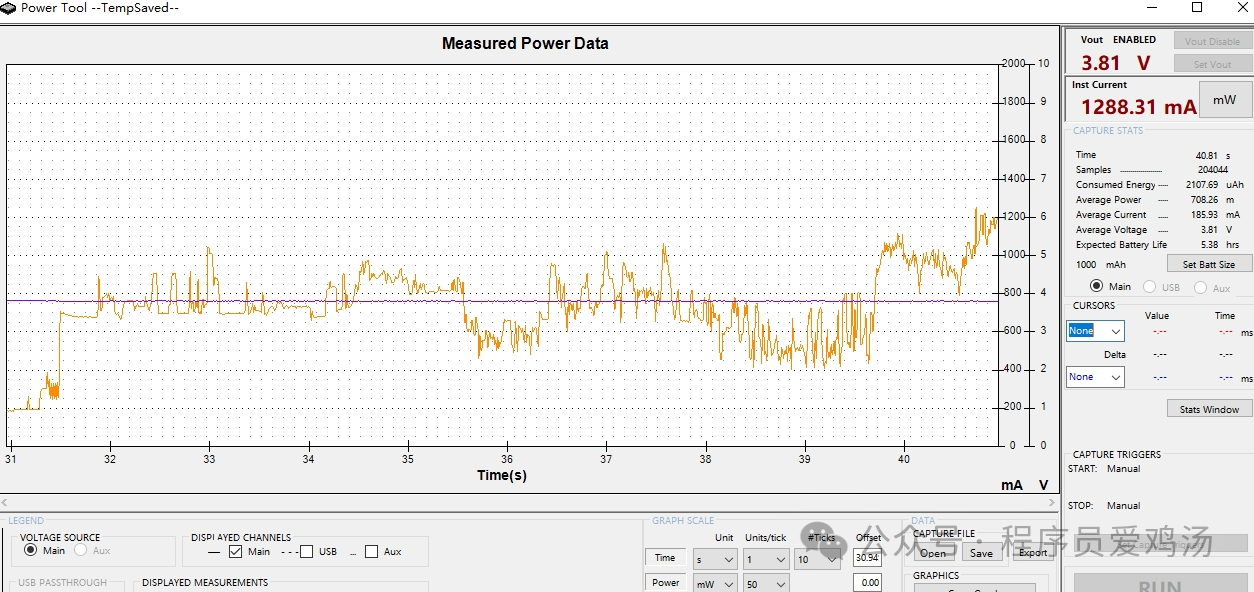

可以看到开机电流很大

8.抓电流日志和保存电流电流数据

8.1PowerMonitor中的Run对应：开始抓电流电流数据

8.2 PowerMonitor中的Stop对应：结束抓电流电流数据

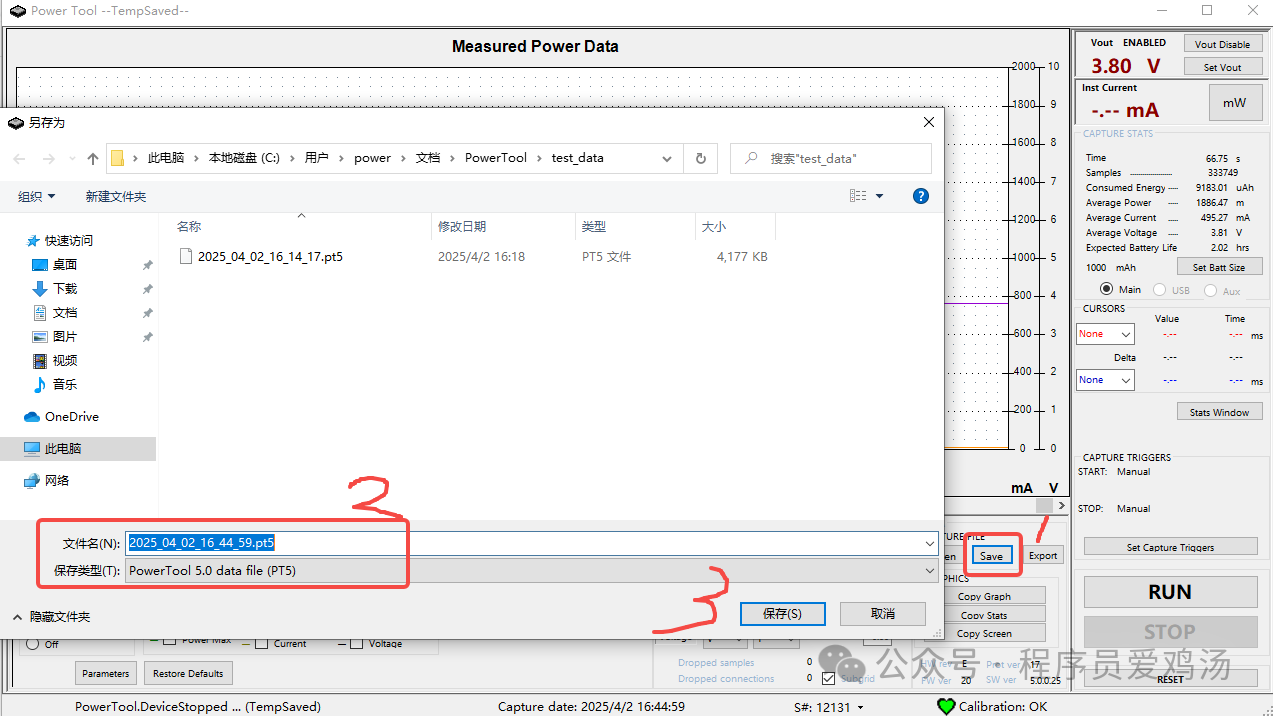

8.3 PowerMonitor中的save按钮，会提示保存电流数据

路径可以自定义
