SuperMap iClient3D for WebGL Canvas（二）彩球动画

作者：kele

前言

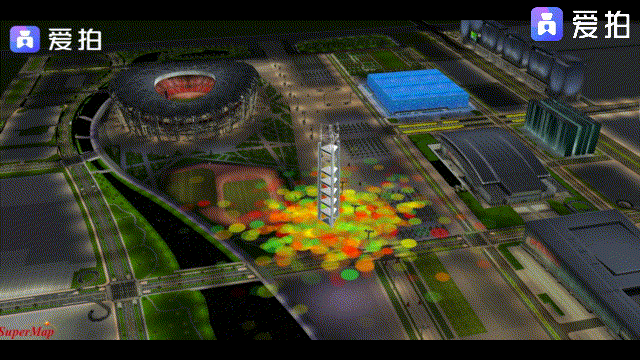

上篇文章介绍了利用canvas实现场景数字流效果（链接: 跳转地址），接下来我们来聊一聊canvas的一些炫酷动画效果。对于初学者来说，自己编写canvas动画有很大难度，这里小编推荐大家下载别人已做好的动画模板，然后将其应用到WebGL中，下面我主要介绍WebGL如何对接canvas动画

一、下载动画模板

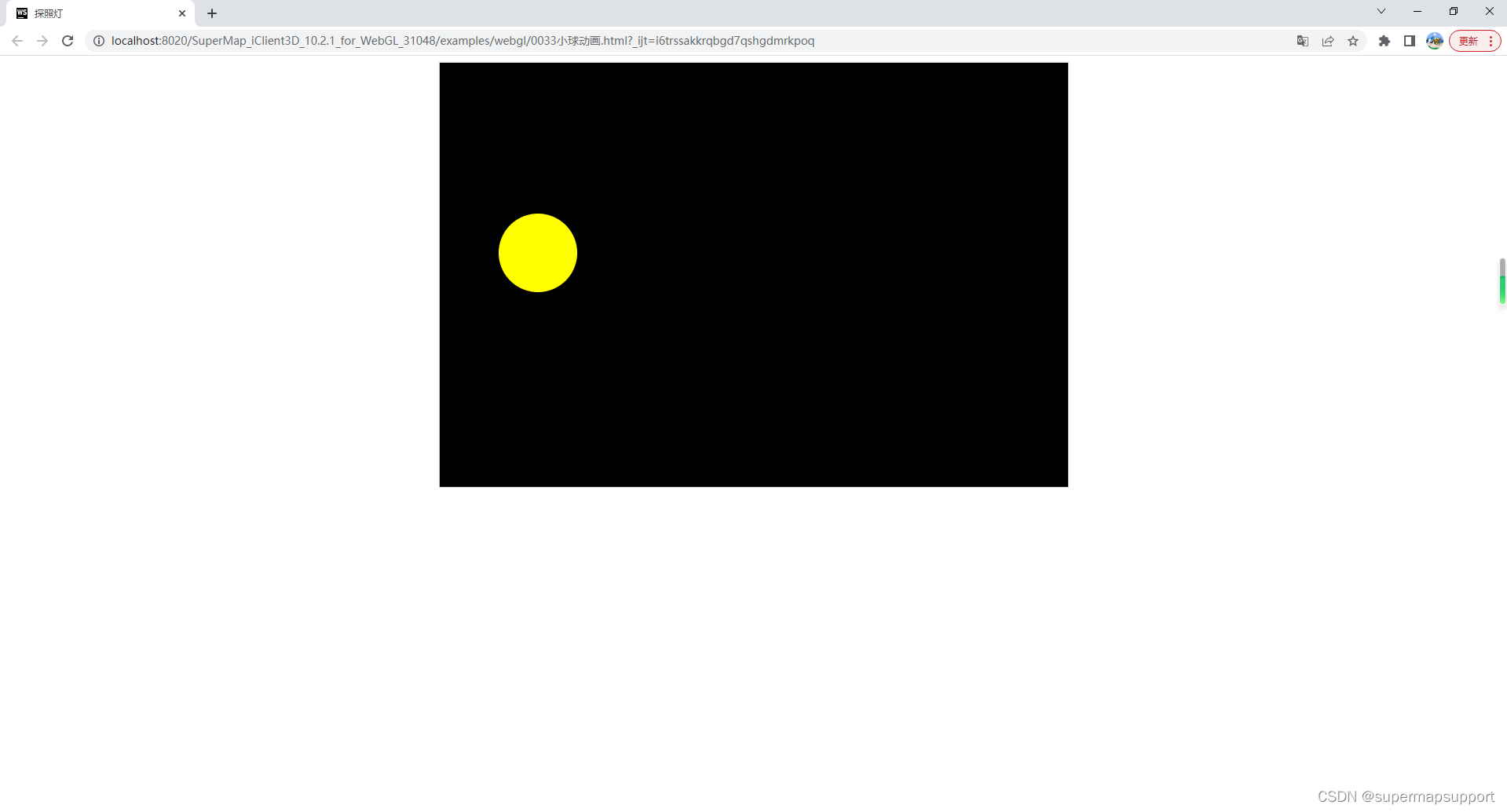

下载动画模板后，会得到一个html文件和附带的脚本文件和样式文件，直接运行，html页面就会出现动画了

二、WebGL对接

1.在项目里创建div，并创建画布对象

<div id="toolbar" class="param-container tool-bar">
  //创建画布对象
  <canvas id="myCanvas"></canvas>
</div>

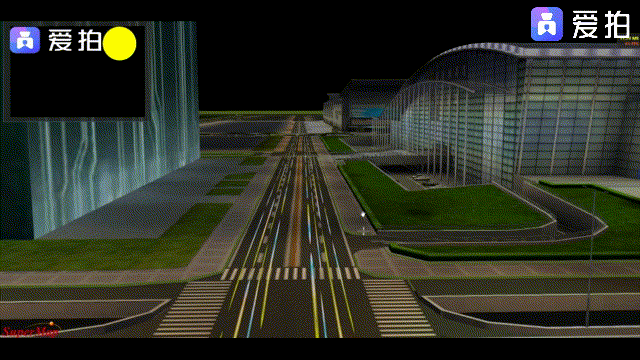

2.将执行动画的其它代码拷贝到标签中，运行页面，效果如下：

3.通过entity创建实体面对象，先不给材质，因为后续会将canvas动画作为材质

var colorBall = viewer.entities.add({
  polygon: {
    hierarchy: Cesium.Cartesian3.fromDegreesArrayHeights([
      116.38589023755107, 39.99395534891072, 20,
      116.3870772324375, 39.99398849759101, 20,
      116.38703644447938, 39.99482961445326, 20,
      116.38589703087074, 39.994816365544665, 20
    ]),//拾取的面节点位置
    perPositionHeight: true, //使用每个位置的高度
  },
});

4.创建函数，将canvas运行动画代码全部拷贝到函数体中进行封装

//灯的参数
var linghter = {
  x: 400,
  y: 270,
  r: 50,
  vx: 5,
  vy: 4
};
//封装运行函数
function writeBallOnCanvas() {
  var cns = document.createElement('canvas'); //创建canvas标签
  var cxt = cns.getContext("2d");
  cns.width = 500;
  cns.height = 500;
  //定义一个灯
  // 清除画布
  cxt.clearRect(0, 0, 500, 500);
  //当前位置填充黑色的矩形框
  cxt.fillStyle = "rgba(255, 255, 0, 0)";
  cxt.fillRect(0, 0, 500, 500);
  //存储状态
  cxt.save();
  //绘制一个圆
  cxt.beginPath();
  cxt.arc(linghter.x, linghter.y, linghter.r, 0, Math.PI * 2);
  cxt.fillStyle = 'yellow';
  cxt.fill();
  cxt.closePath();
  //剪切 --画布中在该区域的数据才会被显示
  cxt.clip();
  //恢复
  cxt.restore();
  linghter.x += linghter.vx;
  linghter.y += linghter.vy;
  //判断临界点
  if (linghter.x < linghter.r || linghter.x > (500 - linghter.r)) {
    linghter.vx *= -1;
  }
  //y方向
  if (linghter.y < linghter.r || linghter.y > (500 - linghter.r)) {
    //反向
    linghter.vy *= -1;
  }
  return cns
}

5.为实体面创建材质，并通过Callback监听函数变化，上一步每次函数变化，都会返回一个新的canvas对象，对应新的图片，将新的图片赋予实体面

material: new Cesium.ImageMaterialProperty({
  image: new Cesium.CallbackProperty(writeBallOnCanvas, false),//回调canvas
  transparent: true
}),

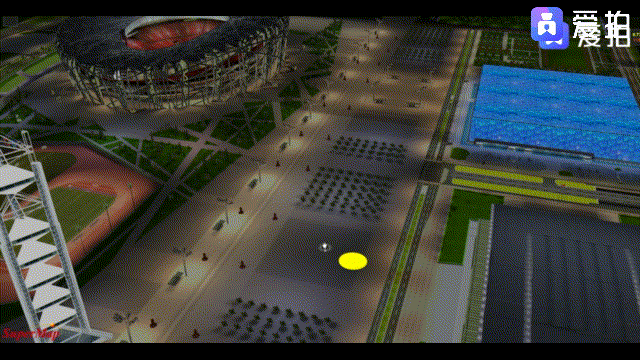

了解原理后，就可以做更炫酷的效果了

完整demo地址：

链接：https://pan.baidu.com/s/1UIdFvVxx_9KL3LYLR4qFDw
提取码：6655
