三维分析之生成DSM

lingguilan

DSM又称数字地表模型数据，是指包含了地表建筑物、桥梁、数目等要素的地表高程模型，即这个数据除了包含地表高程，还包含了地表面以上的建筑、植物等要素的信息。此功能常用于提取倾斜模型的高程信息，提取出模型的高度信息，再在WebGL查询对应经纬度的高程值，提取出来的高程数据也可用于填挖方分析。

一、操作步骤与功能介绍

将模型数据集或者SCP缓存切片数据添加至场景中，在三维分析中打开生成DSM功能。

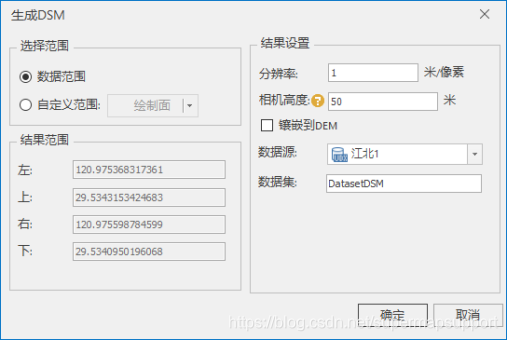

如下图所示，左半边部分主要是确定生成DSM数据的范围。右边则是生成的DSM数据的结果参数设置。

1、范围

默认范围是场景添加的所有的数据的范围，如果提取的DSM数据只需要一个小范围，那可以自定义范围。自定义范围有两种方式——绘制面和选择面。

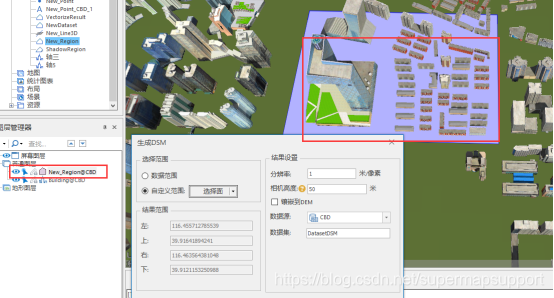

绘制面——点击绘制面时，会跳到场景中，绘制一个矩形面。

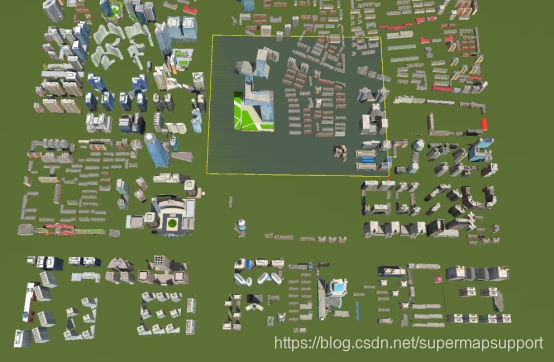

选择面——选择面功能只有当场景中有面数据才会高亮使用。

2、分辨率

这个参数就是设置生成的DSM栅格数据的精细程度。数值越大，则生成得越不精细，生成得越快，相反，数值越小越精细，生成得越慢。

3、相机高度

用于设置生成 DSM 数据的相机高度，相机高度离建筑物越近越细致。默认为50米，即表示生成的 DSM 数据为50米相机高度处看到的地表情况。
！！！注意:需要根据模型在场景的绝对高度来设置。如果模型图层底部高于相机高度，那么生成出来的DSM数据是空的，因此若要将模型的DSM提取出来，则相机高度需要高于模型最高值。

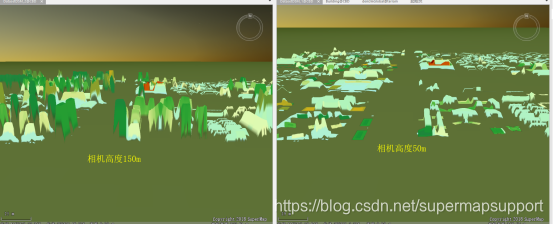

下图分别是将相机高度设成150m和50m的结果对比

4、镶嵌到DEM

生成出来的栅格数据会和放在场景的DEM进行镶嵌，更改DEM数据。勾选后，下方的数据源和数据集会改成目标DEM数据，不勾选则默认另存到目标数据源下

二、结果展示。

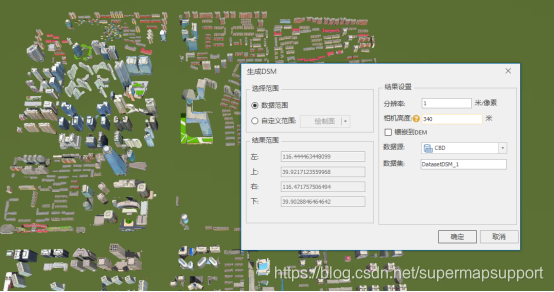

本数据是设置的参数如下图所示。其中相机高度是根据场景——查询坐标值的功能取出的模型最高高程334m设置的。

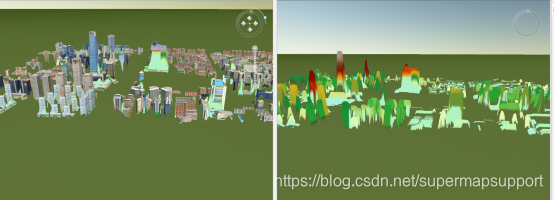

结果如下图
