6-去耦（1） 单颗电容去耦

一 . 去耦的作用

在电路的电源网络中，需要设计尽可能低的阻抗。因为：

 •在电源网络中，经常会出现电流的波动；

 •电源网络的阻抗越高，波动的电流会形成更大程度的波动电压；

•波动的电压有可能影响电路的功能。

 •波动的电流和波动的电压会造成对外辐射的电场和磁场。

•“去耦”是降低电源网络阻抗最经典和最有效的方法。

在电路板中，常用的去耦方式有两种： •在电源网络中（电源和接地之间）放置电容； •缩短电源（层）和接地（层）之间的距离。

二 . 什么位置需要放置去耦电容

处理器芯片的每一个电源引脚；

接插件的电源和信号引脚；

运放/比较器的电源引脚；

ADC和DAC的电源引脚；

电路板上其他可能发生电流波动的位置。

三 . 需要多大的电容来去耦

方法1：使用公式

C×ΔV=I×Δt ΔV：允许的最大电压波动 I：可能产生的最大电流消耗 Δt：上述电流消耗所存在的時間

方法2：常规取值

常规取值范围：1nF~0.1uF

方法3：参考元件的规格书

四 . 去耦电容的性能要求和选型

去耦电容的要求： 尽可能低的ESR和ESL； 快速的充放电性能。

 去耦电容的选型： 最佳选择：片式多层陶瓷电容（MLCC）； 尽可能选择温度系数为X7R或更好的电容； 选用低电感（ESL）的封装形式。

五 . 去耦电容的放置原则

基本原则：

1.在电路板中，至少有一个完整的0V参考平面；

2.尽可能减小去耦电容和设备（集成电路）之间形成的电流环路；

3.尽可能减小去耦电容和设备（集成电路）之间的连接电感。

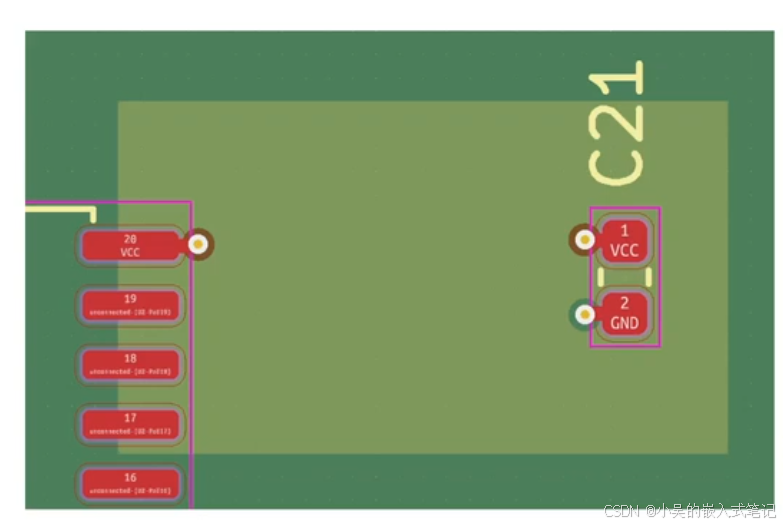

4.如果去耦电容无法靠近设备放置，那么遵循下述原则：

建立一个用于电源的铜箔； 去耦电容的电源引脚，和设备的电源引脚都通过最低的连接电感连接到上述的电源铜箔上； 将电源铜箔和0V参考平面安排在相邻的铜箔层中，并尽可能减小它们之间的介质厚度。

如下图所示:

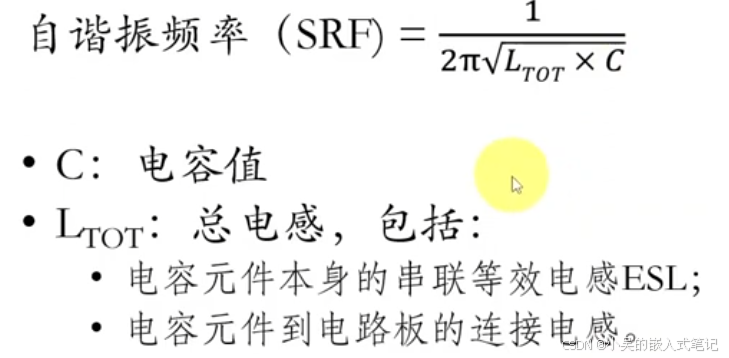

六.去耦电容的自谐振频率计算
