本文详细介绍了如何正确配置Java环境JRE 1.8.45（64位），避免CubeMX软件启动时出现错误。同时，提供了JDK安装与环境变量设置步骤，并指导如何在线或离线安装STM32 HAL固件库。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

配置Java环境 JRE

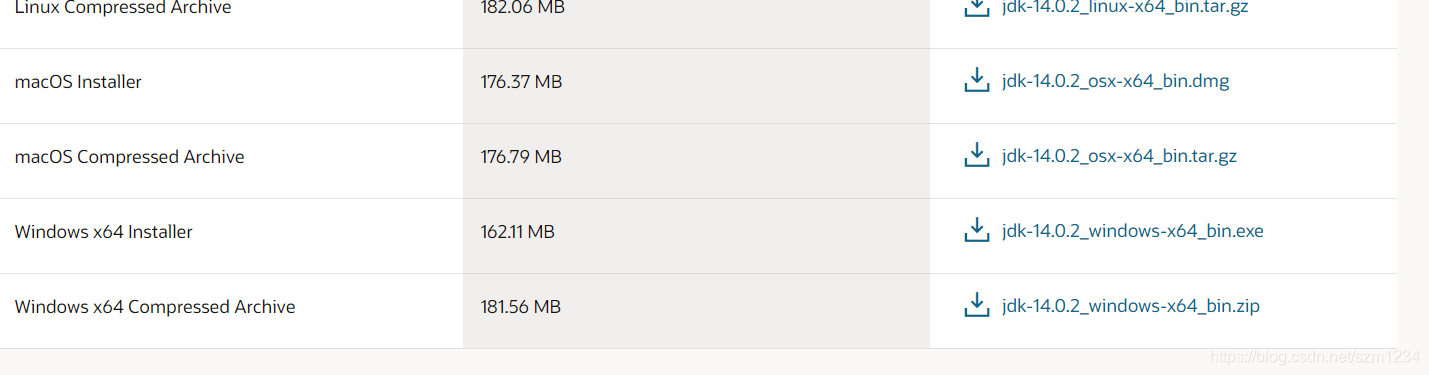

不要通过这个地址，下载最新版JDK，必须下载jre1.8.45（64bit）
https://www.oracle.com/java/technologies/javase-jdk14-downloads.html

在这里插入图片描述

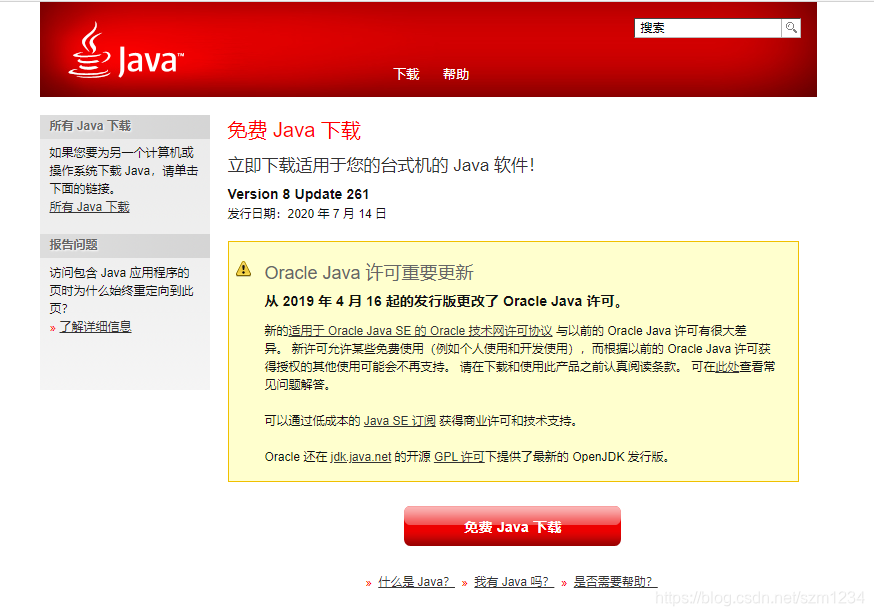

这里我之前遇到一个坑，就是百度 JAVA下载

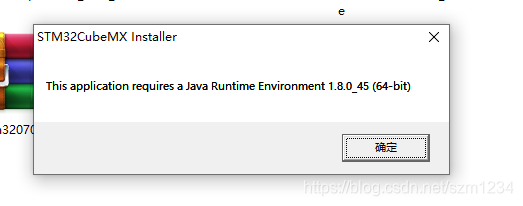

不要去百度JAVA下载，如果仅仅是下载了上面这个，CubeMX软件启动就会出现 This application requires a java runtime environment 报错的字样
在这里插入图片描述
如果是按照一开始的地址，下载最新的JDK，就会导致cubemx无法去生成工程文件。

==下载jre1.8.45（64bit）==安装完毕后，进行系统环境的配置进行

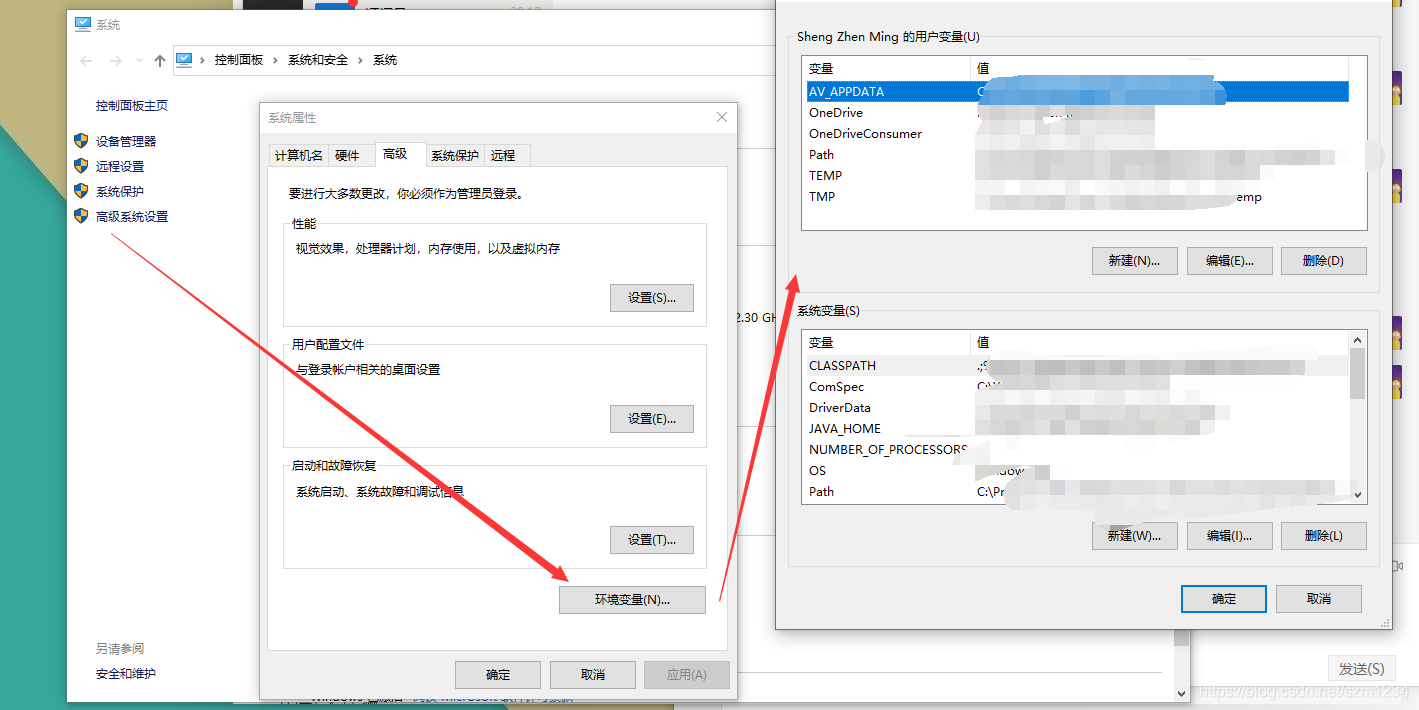

右键电脑桌面的“此电脑”，–属性–高级系统设置—环境变量

在弹出的界面中，点击下部分的系统变量下的 “新建”
在这里插入图片描述

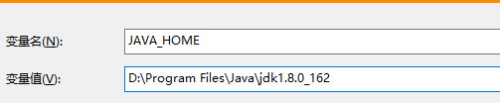

变量名：JAVA_HOME

变量值：jdk的安装路径。比如我的安装在D盘。
在这里插入图片描述
继续新建

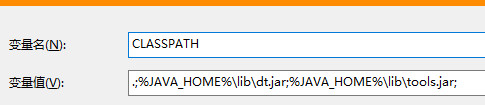

变量名：CLASSPATH

变量值：.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar;
在这里插入图片描述

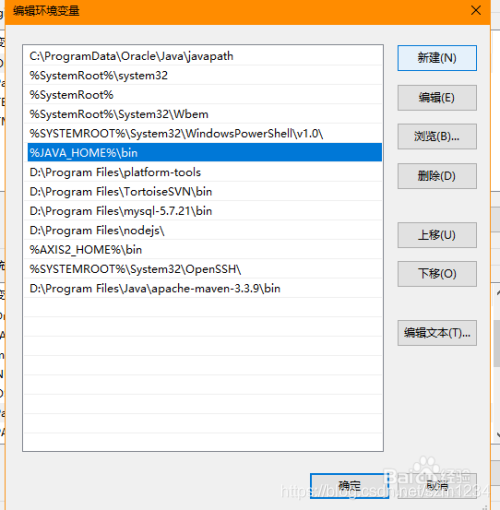

找到 path 双击，或者点击下方的编辑右侧新建输入 %JAVA_HOME%\bin

（此处是针对windows10系统的，如果是其他系统，没有右侧界面，直接在path变量值最后面或者最前面添加上面的值。【注意新加的值和原来的值要用；隔开】）

jdk12 path值 jdk安装路径\bin

然后确定–确定–关闭所有界面窗口。
在这里插入图片描述

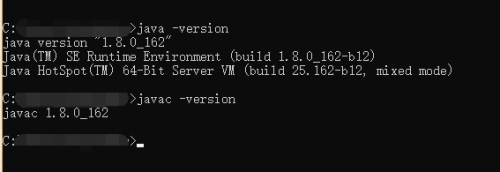

右键开始 --运行输入 cmd 弹出一个黑色窗口，

分别输入 java -version 系统输出版本信息，

再输入 javac -version 系统输出版本信息，说明已经配置成功。

如果提示不是内部或者外部命令就是不成功。
在这里插入图片描述

Cube MX安装

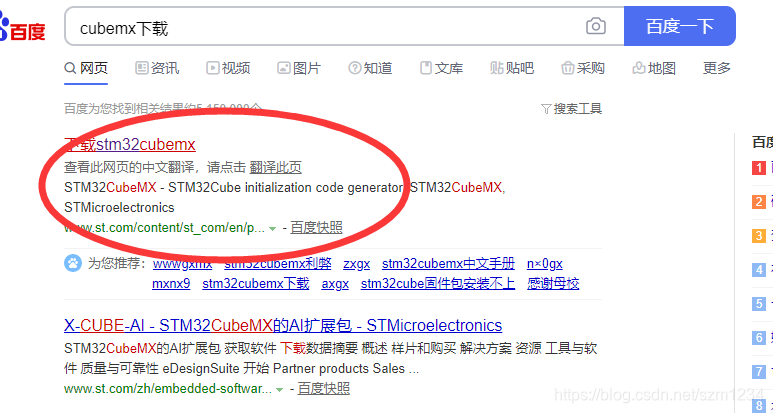

去官网下载即可，这个直接百度也行
https://www.st.com/content/st_com/en/products/development-tools/software-development-tools/stm32-software-development-tools/stm32-configurators-and-code-generators/stm32cubemx.html#get-software
在这里插入图片描述

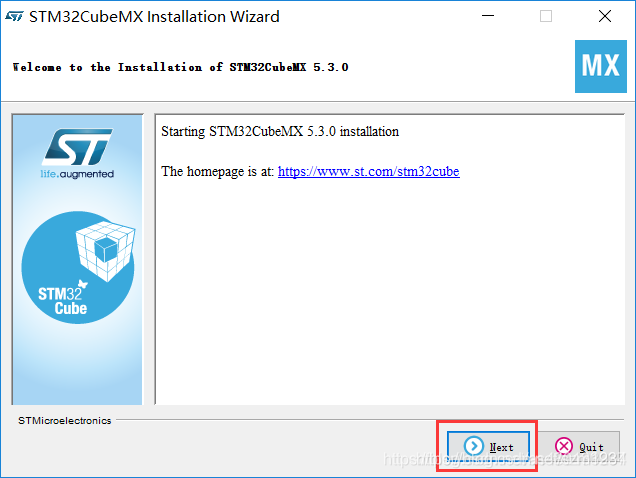

1打开安装包

在这里插入图片描述

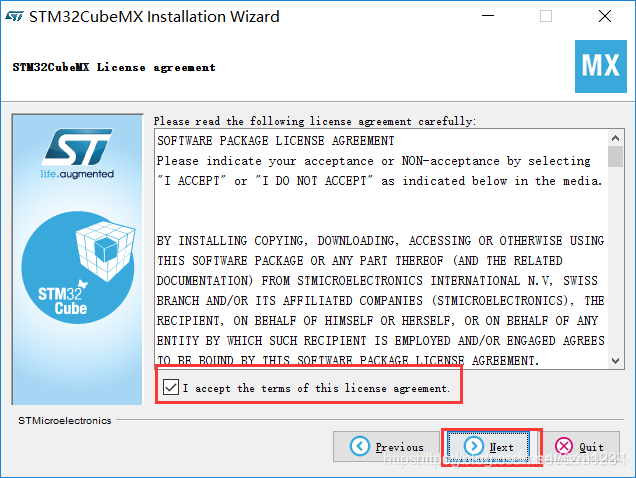

2同意协议，下一步
在这里插入图片描述

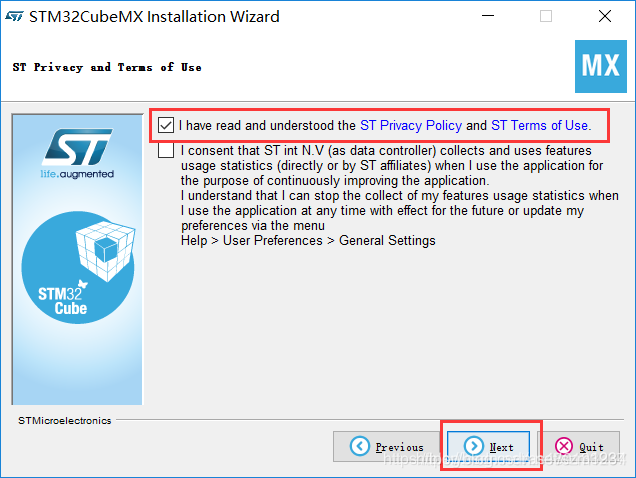

3 勾选第一个即可，第二个选项是是否同意ST公司收集你的个人使用信息等。
在这里插入图片描述

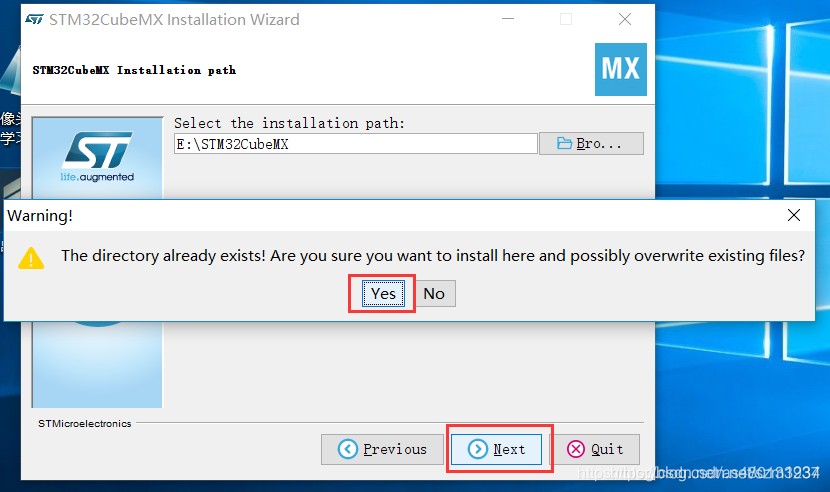

4 点YES 这句话是安装本软件可能会与文件夹之前文件冲突，导致文件夹之前文件丢失是否继续

点继续即可
在这里插入图片描述

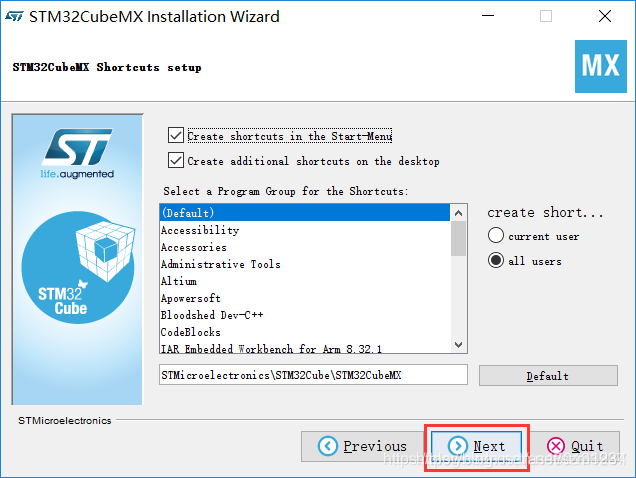

5 直接点NEXT，其他不用设置之后开始安装
在这里插入图片描述

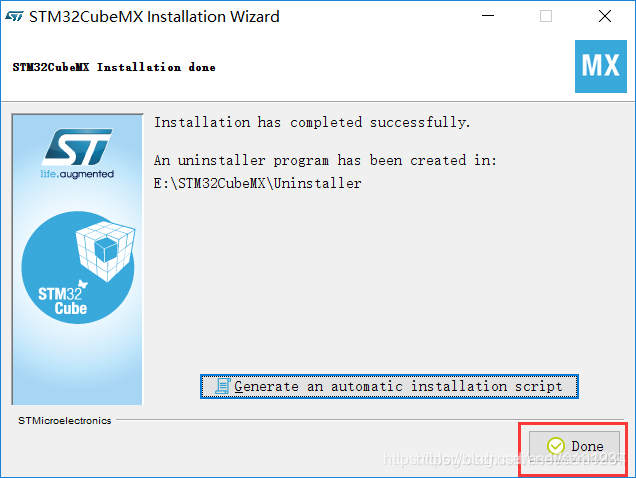

6 安装完成，点Done退出
在这里插入图片描述

安装HAL库

什么是HAL固件库？

STM32 HAL固件库是Hardware Abstraction Layer的缩写，中文名称是：硬件抽象层。HAL库是ST公司为STM32的MCU最新推出的抽象层嵌入式软件，为更方便的实现跨STM32产品的最大可移植性。HAL库的推出，可以说ST也慢慢的抛弃了原来的标准固件库，这也使得很多老用户不满。但是HAL库推出的同时，也加入了很多第三方的中间件，有RTOS，USB，TCP / IP和图形等等。

和标准库对比起来，STM32的HAL库更加的抽象，ST最终的目的是要实现在STM32系列MCU之间无缝移植，甚至在其他MCU也能实现快速移植。

并且从16年开始，ST公司就逐渐停止了对标准固件库的更新，转而倾向于HAL固件库和 Low-layer底层库的更新，停止标准库更新，也就表示了以后使用STM32CubeMX配置HAL/LL库是主流配置环境；

HAL库，有在线安装、离线安装两种方式。

在线安装

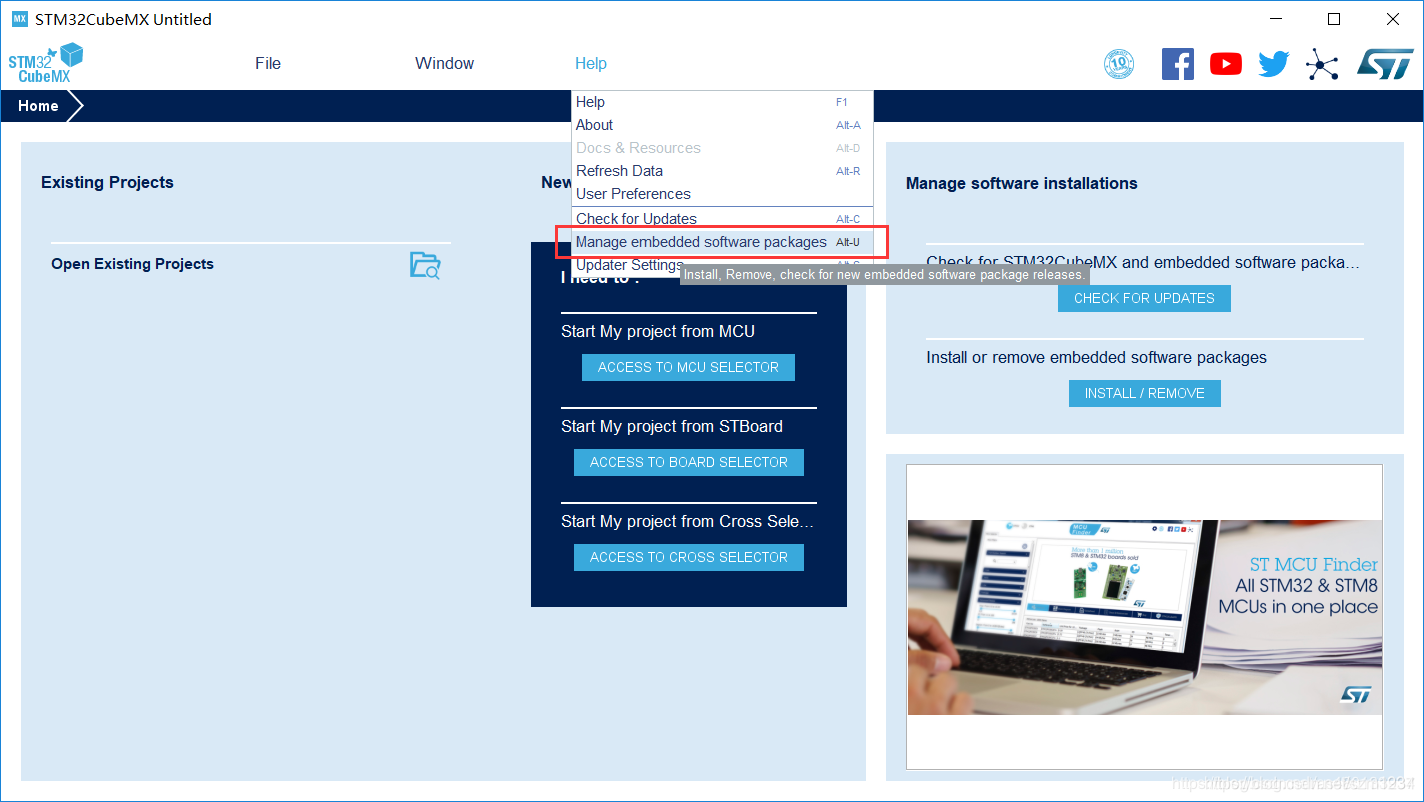

打开安装好的 STM32CubeMX 软件点上面的Help -> Manage embedded software packages

在这里插入图片描述

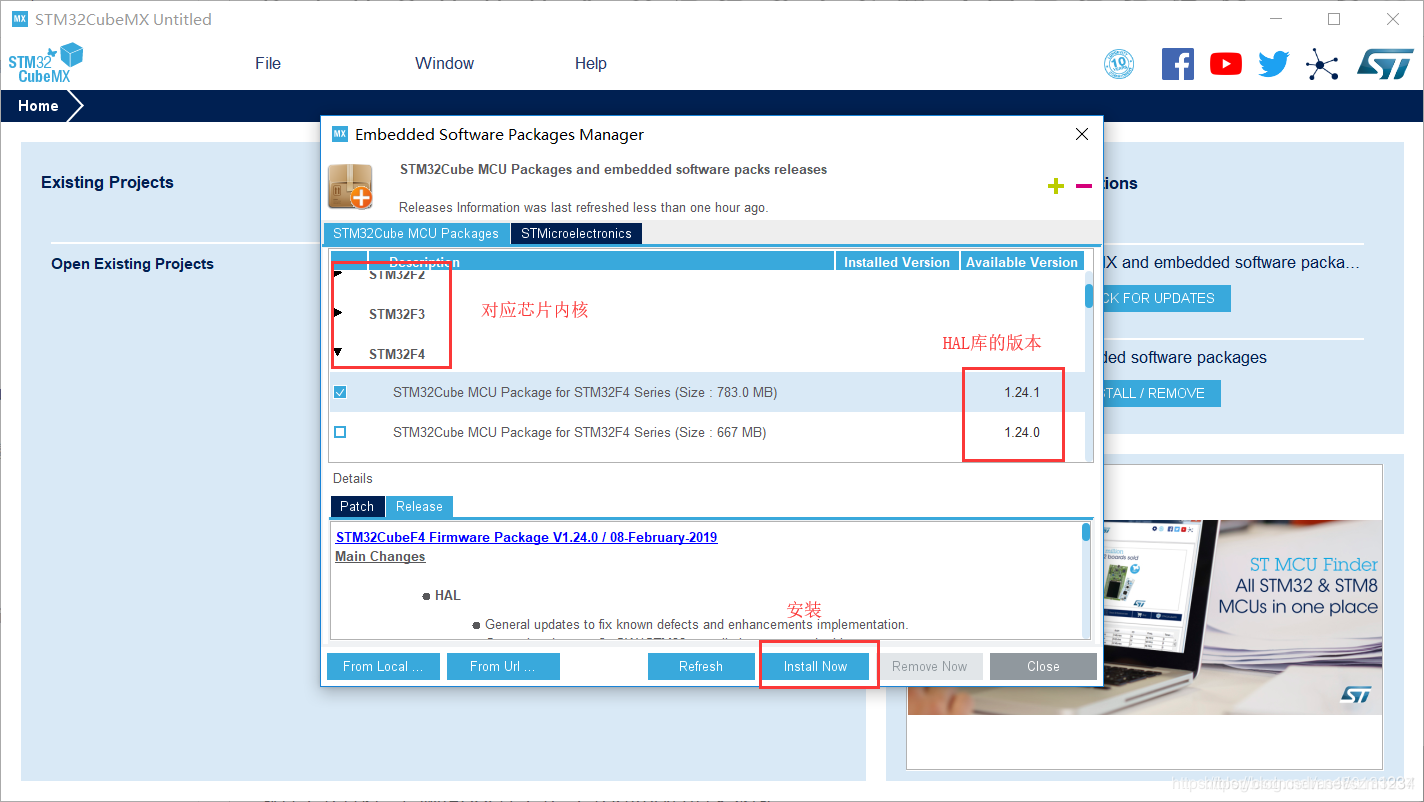

会跳出来一个选择型号界面勾选上你要安装的HAL库，点击“Install Now” 直到安装成功。如下图：
