1 介绍

1.1 关于DMAC

  • DMAC是一种兼容高级微控制器总线架构（AMBA）的PrimeCell外围设备，由ARM开发、测试和许可。

  • DMAC提供了一个AXI接口来执行DMA传输，以及两个控制其操作的APB接口。DMAC采用TrustZone®安全技术，其中一个APB接口在安全状态下运行，另一个在非安全状态下操作。有关TrustZone技术的更多信息，请参阅《ARM体系结构参考手册》。

  • DMAC包括一个小指令集，它提供了一种灵活的方法来指定DMA操作。这使其比具有固定功能基于链表项（LLI）的DMA控制器的，能够提供更大的灵活性。为了尽量减少程序内存需求，DMAC使用可变长度指令。

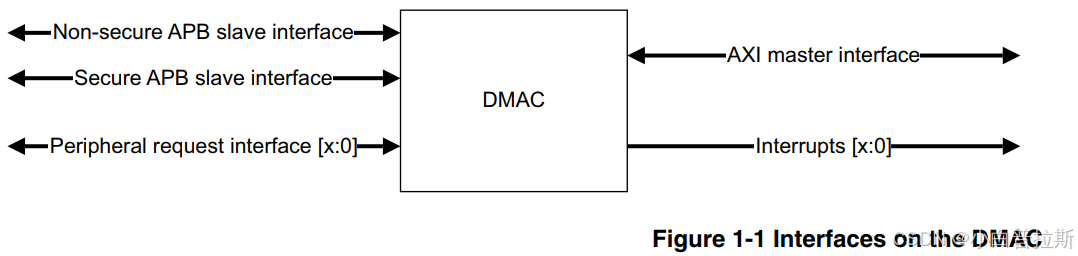

    图 1-1 展示DMAC上可用的接口

    在这里插入图片描述

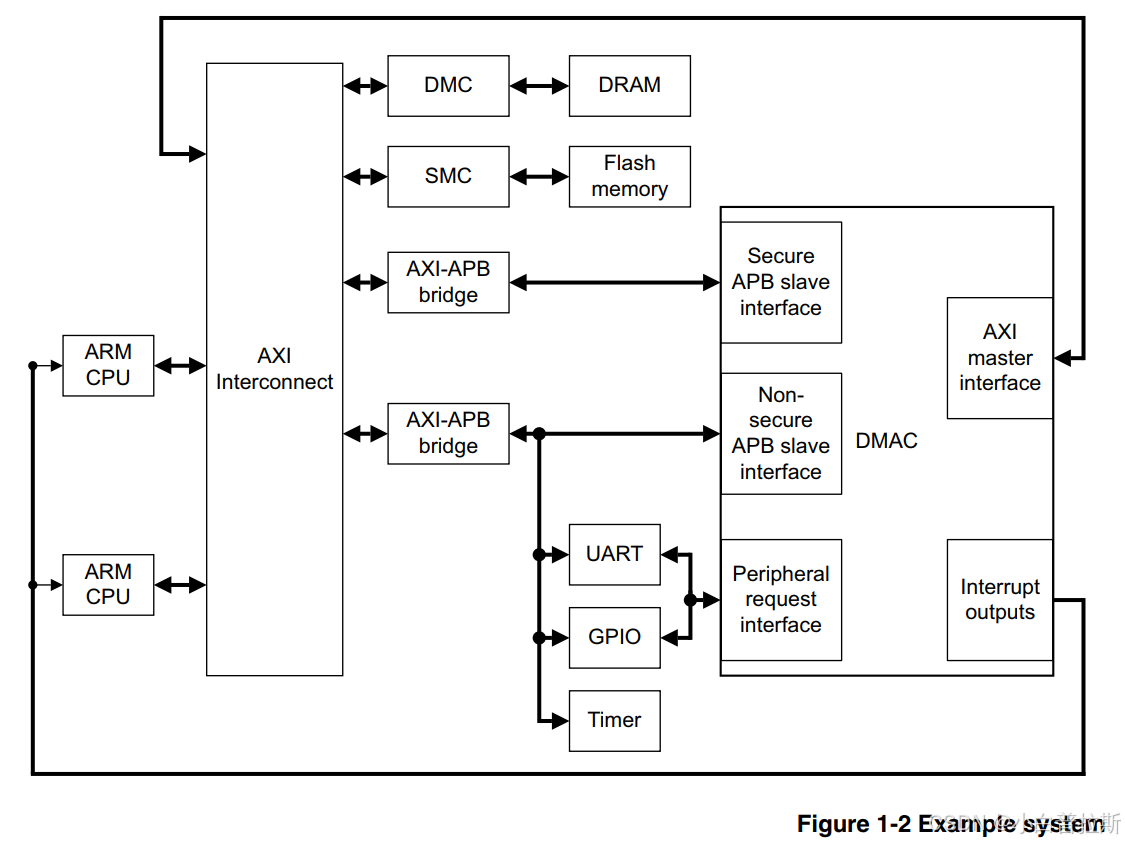

    图 1-2 展示包含DMAC的示例系统

    在这里插入图片描述
