3.2 集成运算放大电路的概述



3.2 集成运算放大电路概述

集成电路技术的进步不仅极大地推动了现代电子技术的发展，而且在模拟信号处理领域中，尤其是在运算放大电路的设计与应用上发挥了至关重要的作用。这些电路，通常被称为集成运放，已经成为电子电路设计中不可或缺的组成部分，其高性能和低成本使得它们在多种应用中替代了传统的分立元件放大电路。

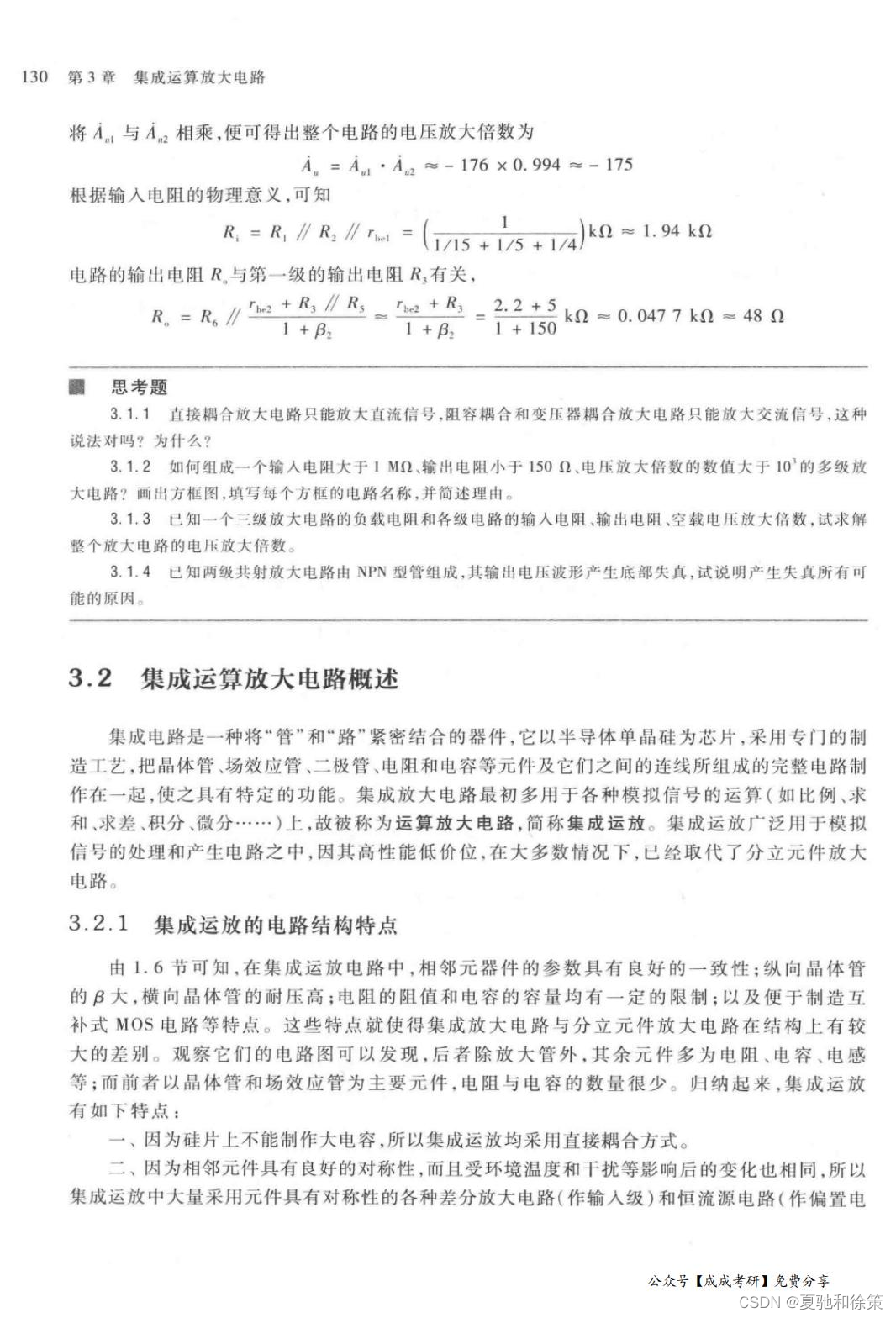

3.2.1 集成运放的电路结构特点

集成运放与传统分立元件放大电路在结构上有显著的区别，主要得益于集成电路的几个核心技术特点：

一、直接耦合方式的采用

由于在硅片上难以制造大容量的电容，集成运放通常采用直接耦合方式。这种方式不仅简化了电路设计，还有助于保持低频性能和稳定性。

二、对称性和环境稳定性

集成运放设计中大量采用对称结构的差分放大电路作为输入级，以及恒流源电路作为偏置电路或有源负载。相邻元件的良好对称性和相似的环境响应特性有助于提高电路的整体性能和稳定性。

三、设计和制造的灵活性

集成运放允许采用复杂的电路设计，因为在集成电路制造中，增加元器件并不会增加制造工序。这种设计灵活性使得开发者可以不增加额外成本的情况下，实现更高性能的电路设计。

四、有源元件的广泛应用

在集成运放中，由于硅片上不易制作高阻值电阻，常用晶体管或场效应管来取代电阻。这种有源元件的广泛应用有助于优化电路性能，降低噪声，并提高电路的动态范围。

五、元件的性能差异和复合使用

集成运放中广泛采用的晶体管和场效应管，由于制造工艺的不同，其性能上存在较大差异。因此，在设计中常采用复合形式，即将不同类型的晶体管组合使用，以获得最佳的性能表现。

通过这些特点，集成运放不仅在电子工程中扮演了关键角色，还极大地推动了相关技术的创新与进步。随着技术的不断发展，我们可以预见集成运放将在未来的电子设计和应用中继续展现其独特的价值。





3.2 集成运算放大电路概述

集成运算放大电路是现代电子设备中不可或缺的组件，广泛应用于模拟信号处理。由于其卓越的性能和低成本，集成运放已经在许多应用中替代了传统的分立元件放大电路。

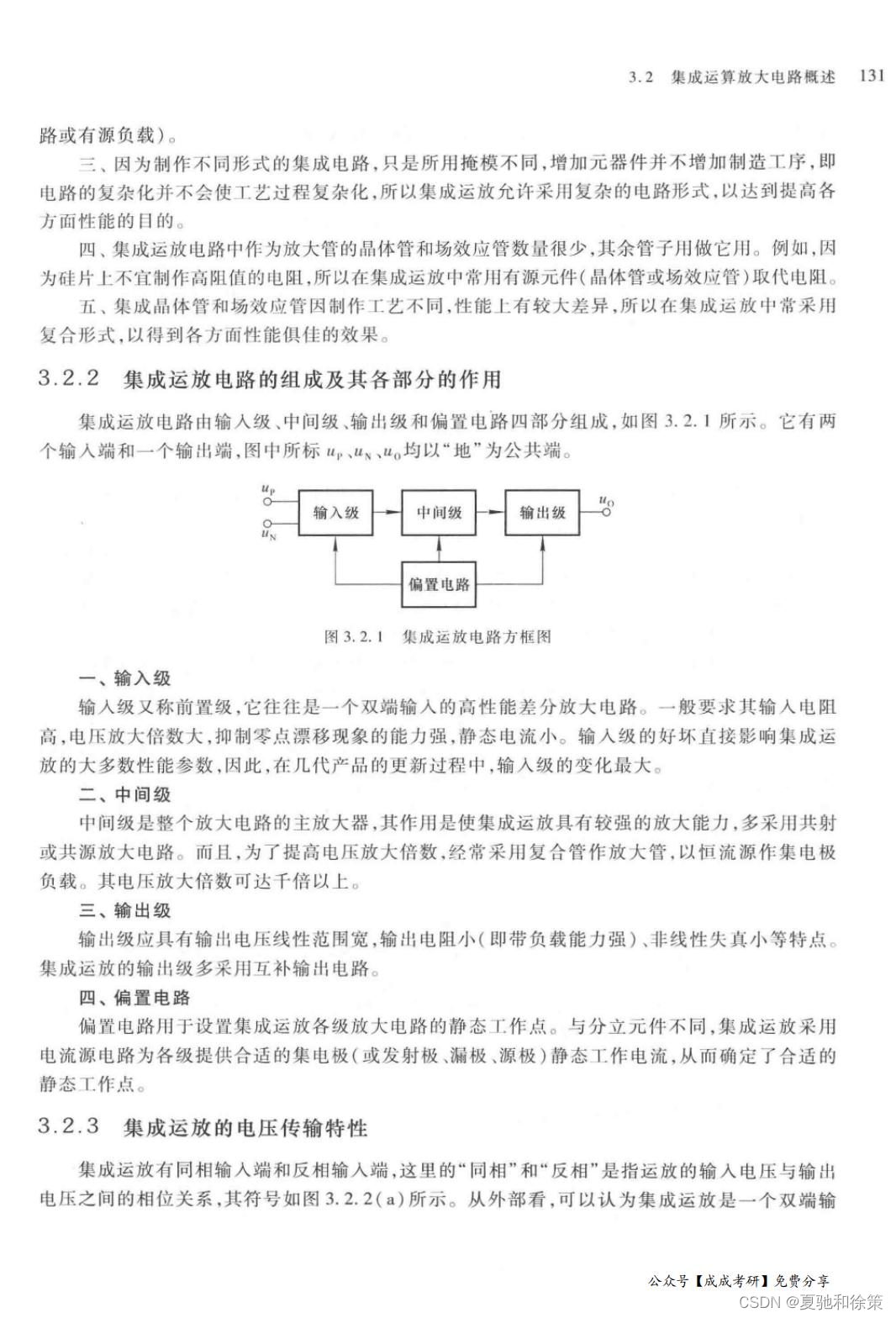

3.2.2 集成运放电路的组成及其各部分的作用

集成运放通常由四个主要部分组成：输入级、中间级、输出级和偏置电路。这些部分协同工作，以实现高效率和高性能的信号放大。

输入级

输入级，或称前置级，是集成运放中至关重要的部分。它通常采用双端输入的差分放大电路，特点包括高输入电阻、高电压放大倍数、以及良好的零点漂移抑制能力。输入级的设计直接影响到运放的大部分性能参数，因此是技术更新中变化最频繁的部分。

中间级

中间级的主要作用是进一步放大信号，以确保足够的增益。这一级多采用共射或共源放大电路配置，并常使用复合管来增强放大效果，以恒流源作为集电极负载。中间级的电压放大倍数可以达到千倍以上。

输出级

输出级设计目标是提供宽广的输出电压线性范围和低输出电阻，以支持较强的负载能力和最小的非线性失真。在集成运放中，输出级通常采用互补输出电路设计。

偏置电路

偏置电路的功能是为集成运放中的各级放大电路设置正确的静态工作点。与分立元件设计不同，集成运放的偏置电路多采用电流源配置，以提供适当的静态工作电流，确保各级的合适工作状态。

3.2.3 集成运放的电压传输特性

集成运放具有同相输入端和反相输入端，这两个端点的电压差值是运放的主要工作信号。集成运放的输出电压与输入电压差的关系由其电压传输特性描述，这关系反映了运放在不同工作区域的行为。

工作区域

集成运放的电压传输曲线可分为线性区和饱和区。在线性区，输出电压与输入电压差成正比，比例常数为差模开环放大倍数 𝐴𝐿AL​。这个区域通常非常窄，因为 𝐴𝐿AL​ 的值非常高，常达数十万倍。因此，即使非常小的输入电压差也能导致输出电压快速饱和至正或负最大值。

线性与非线性区

在实际应用中，为避免运放过早进入饱和区，通常在外部电路中加入反馈以降低运放的有效增益。这样，运放即使在较宽的输入电压范围内也能保持在线性工作区，从而提高电路的整体性能和稳定性。

集成运放的电压传输特性和多级设计使其在电子信号放大、处理及生成中扮演着核心角色，其精确的工程设计保证了广泛的应用，从医疗设备到消费电子，再到工业控制系统。
