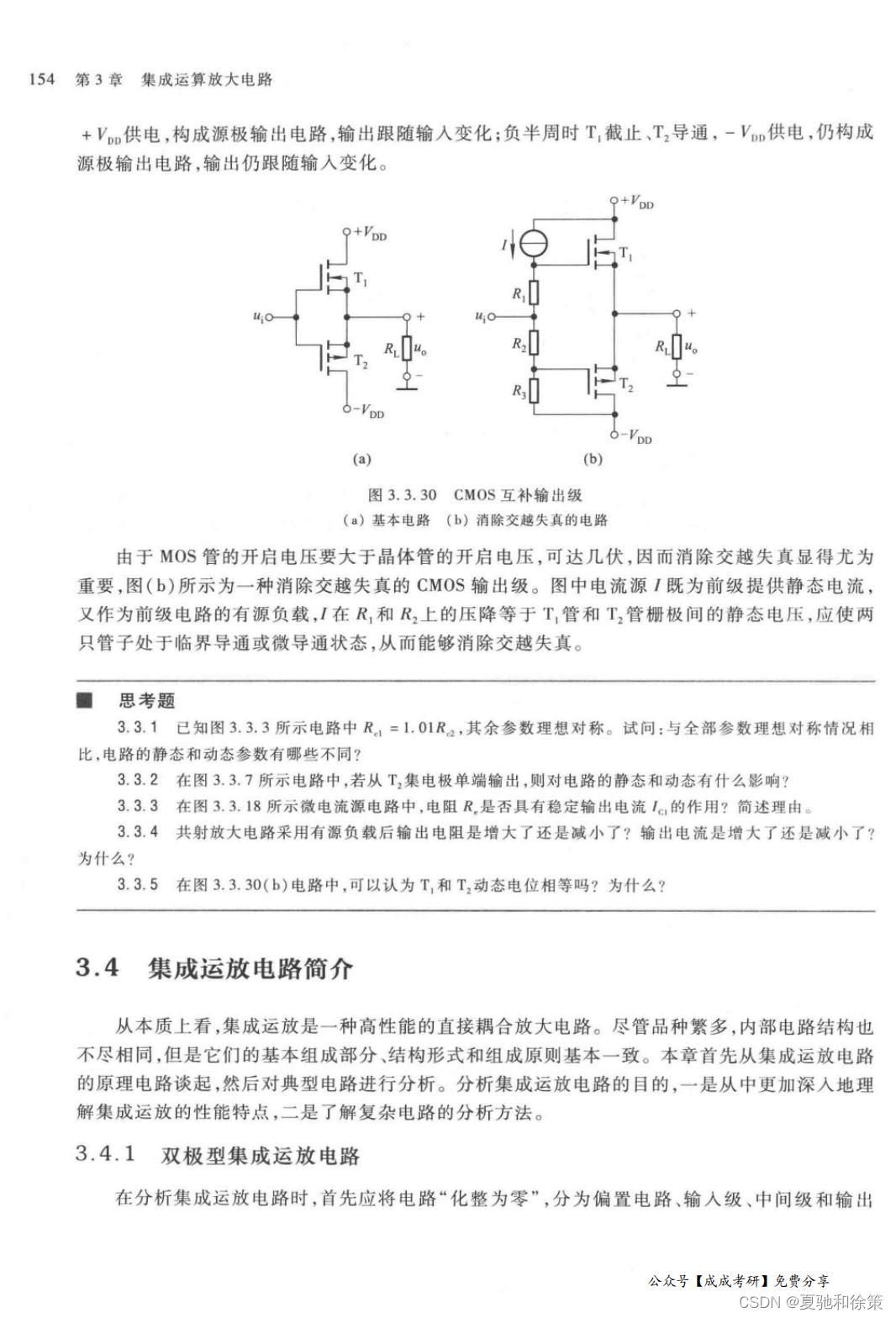

3.4 集成运放电路简介



3.4 集成运放电路简介

在现代电子工程中，集成运放是核心组件之一，用于构建各种模拟信号处理电路。本节将深入探讨集成运放电路的数学物理基础及其电路实现，从原理到应用全面解析其工作机制。

一、集成运放的基本原理

集成运放（Operational Amplifier，简称Op-Amp）是一种直接耦合的高增益电子电压放大器。它的基本作用是将输入电压的差异放大，广泛应用于信号放大、滤波、稳定和其他自动控制系统中。从电路设计角度看，一个典型的集成运放包括偏置电路、输入级、中间级和输出级等几个部分。

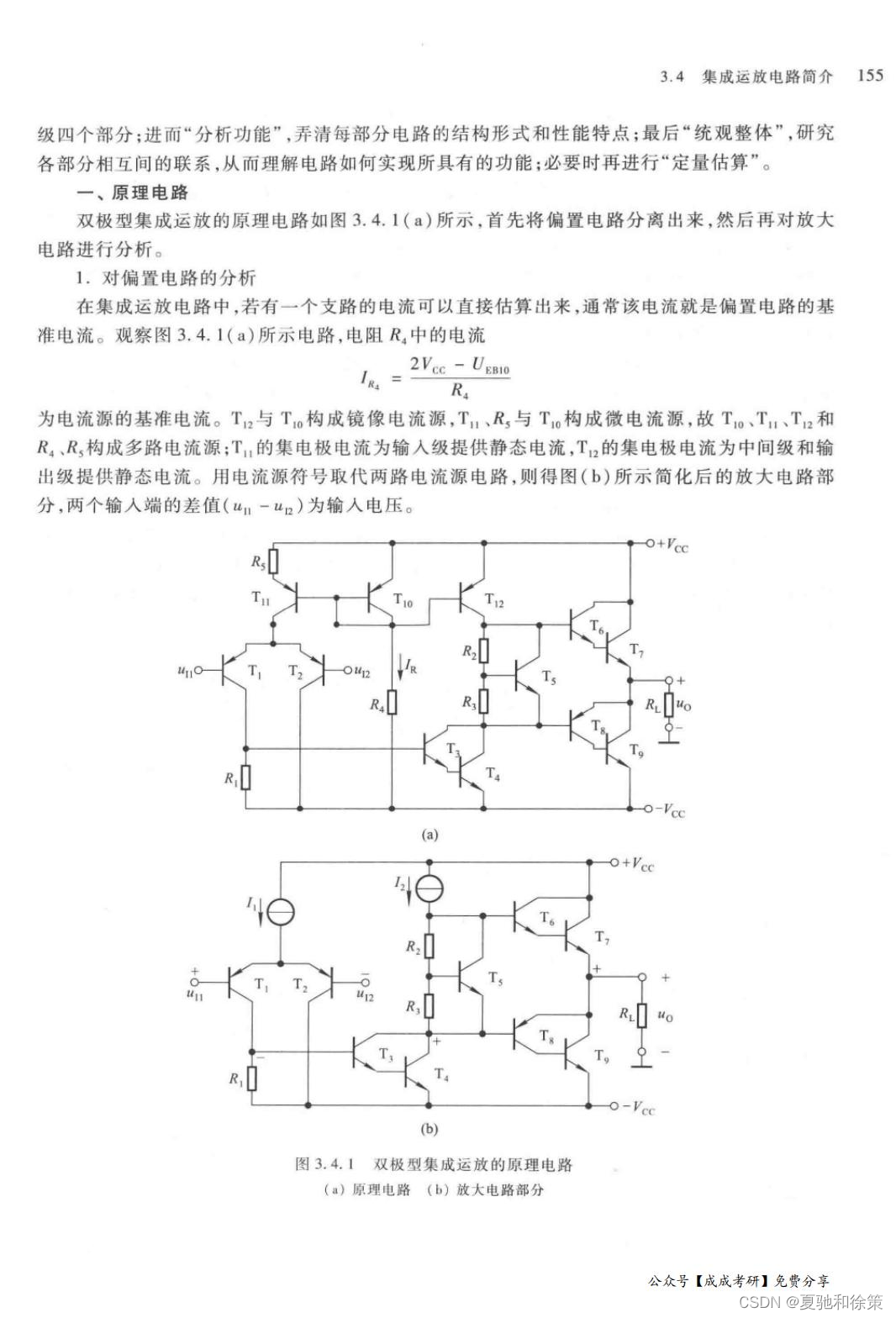

偏置电路分析

在集成运放中，偏置电路负责提供合适的工作电流。例如，考虑一个简化的双极型集成运放，其偏置电路可能包含一个电流源和几个基本电阻。电流源保证整个电路有稳定的电流输入，这是放大性能稳定性的关键。

通过数学模型，可以估算偏置电流。如果电路中某个支路的电流已知，可以通过以下公式进行计算：

𝐼=𝑉𝑅I=RV​

其中 𝑉V 是电源电压，𝑅R 是电路中的电阻。

输入级和放大过程

输入级通常设计为差分放大电路，能够有效抑制共模信号，增强差模信号。差分放大电路的基本功能是接受两个输入信号，放大它们的电压差。这一功能可以通过以下放大倍数公式表达：

𝐴𝑣=Δ𝑉𝑜𝑢𝑡Δ𝑉𝑖𝑛Av​=ΔVin​ΔVout​​

其中，Δ𝑉𝑜𝑢𝑡ΔVout​ 是输出电压变化，Δ𝑉𝑖𝑛ΔVin​ 是输入电压变化。

中间级与输出级

中间级进一步放大由输入级处理的信号，而输出级则负责将信号缓冲并驱动外部负载。在这个过程中，特别需要注意的是线性范围和失真问题，通常使用反馈和其他技术来优化性能。

二、电路动态分析与性能指标

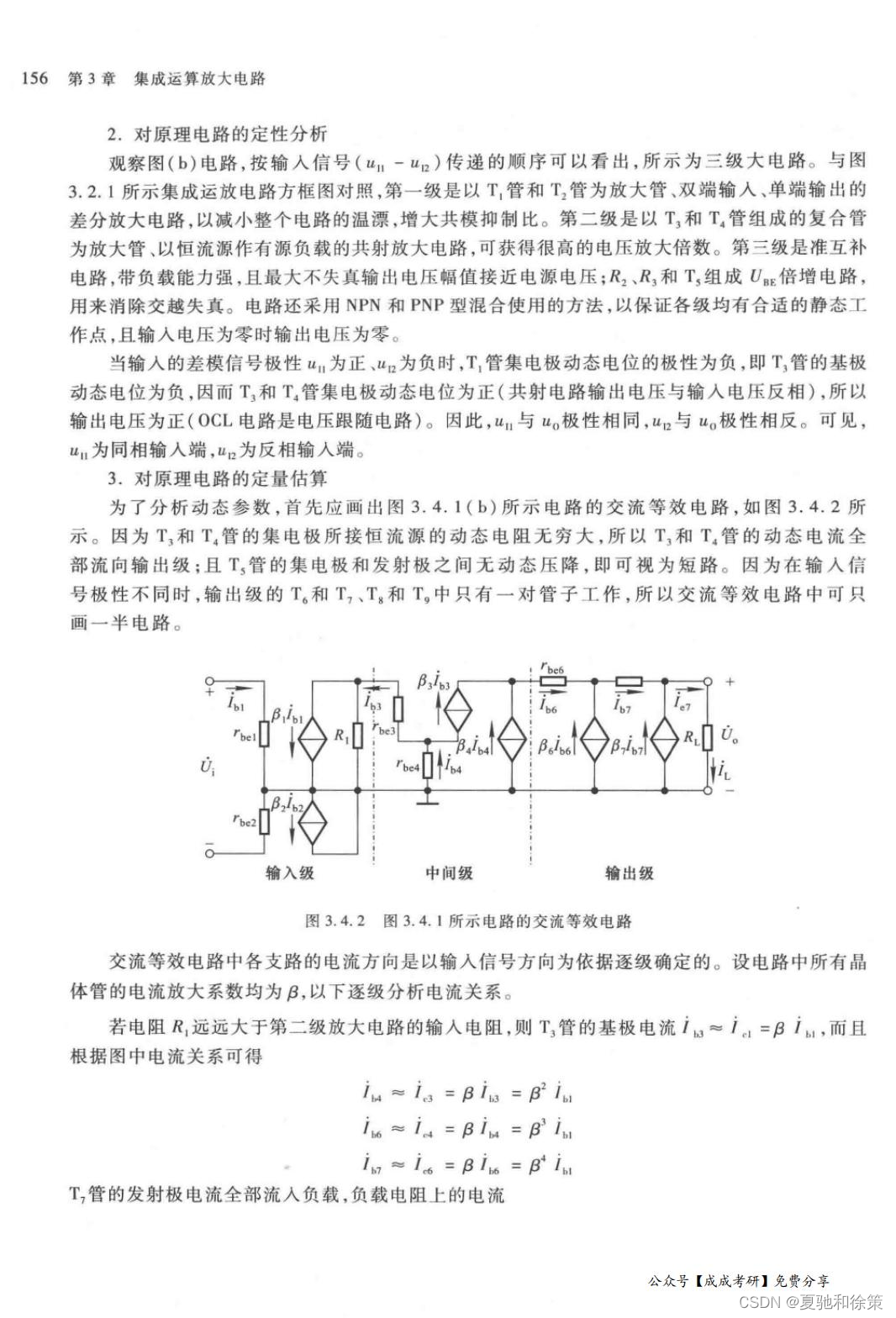

为了详细了解运放的动态特性，需要对其交流等效电路进行分析。通过建立电路的等效模型，可以定量估计各级的贡献和整体性能，如频率响应、增益带宽积、输出阻抗等。

例如，输出级的动态分析涉及到的计算可能包括：

𝐼𝑜𝑢𝑡=𝛽×𝐼𝑖𝑛Iout​=β×Iin​

这里，𝛽β 是晶体管的电流增益，𝐼𝑖𝑛Iin​ 是输入电流。

结论

通过本节的分析，我们可以看到集成运放不仅是电子电路设计的基础，而且其理论和实践的结合展示了电子工程中数学物理方法的重要性。理解和应用这些原理对于设计高性能的电子系统至关重要。

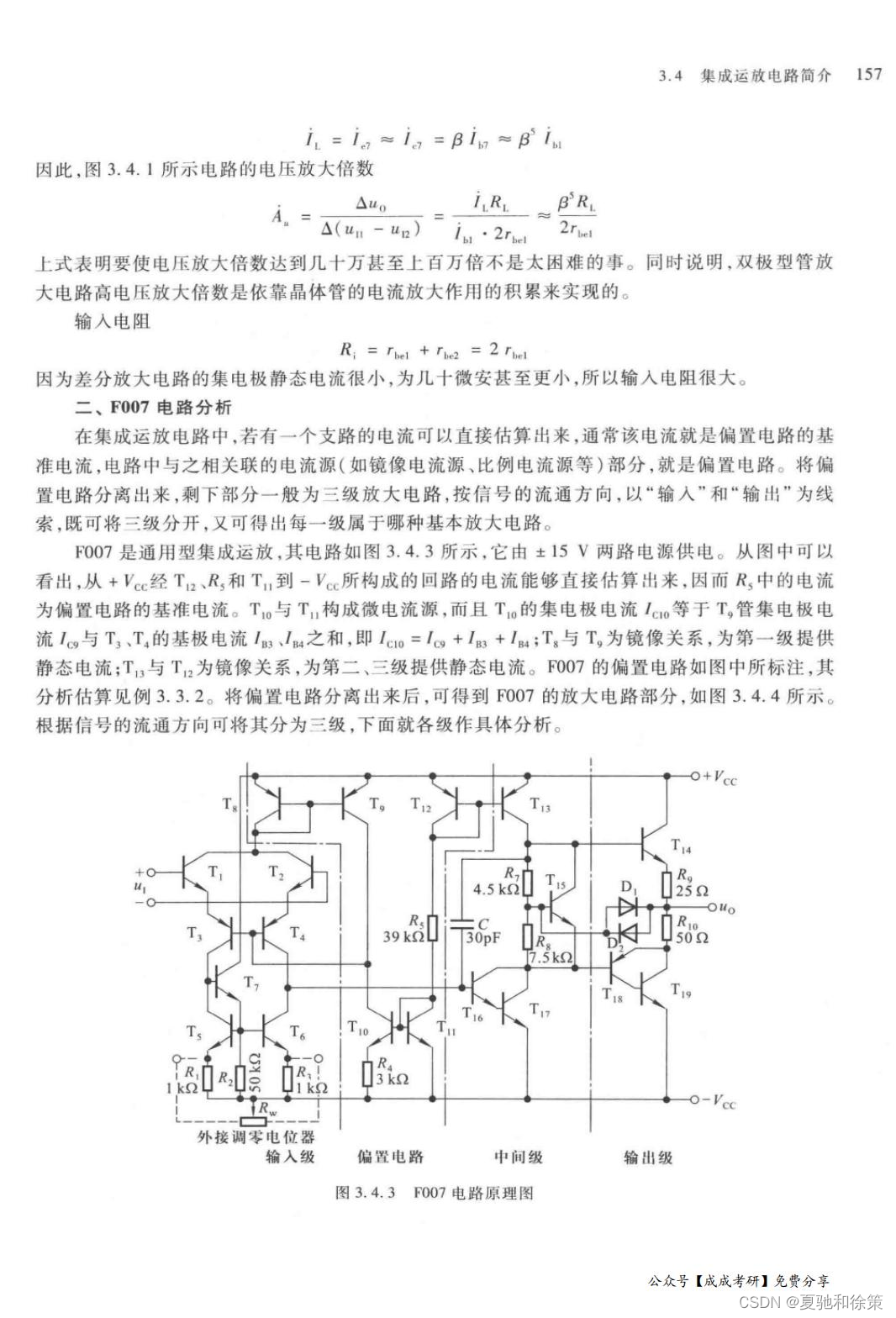

3.4.2 F007电路分析

F007型集成运放是一款高性能的运算放大器，以其结构复杂性和高精度处理能力在电子设计中广泛应用。本节将通过对F007电路的分析，揭示其工作原理及性能特性。

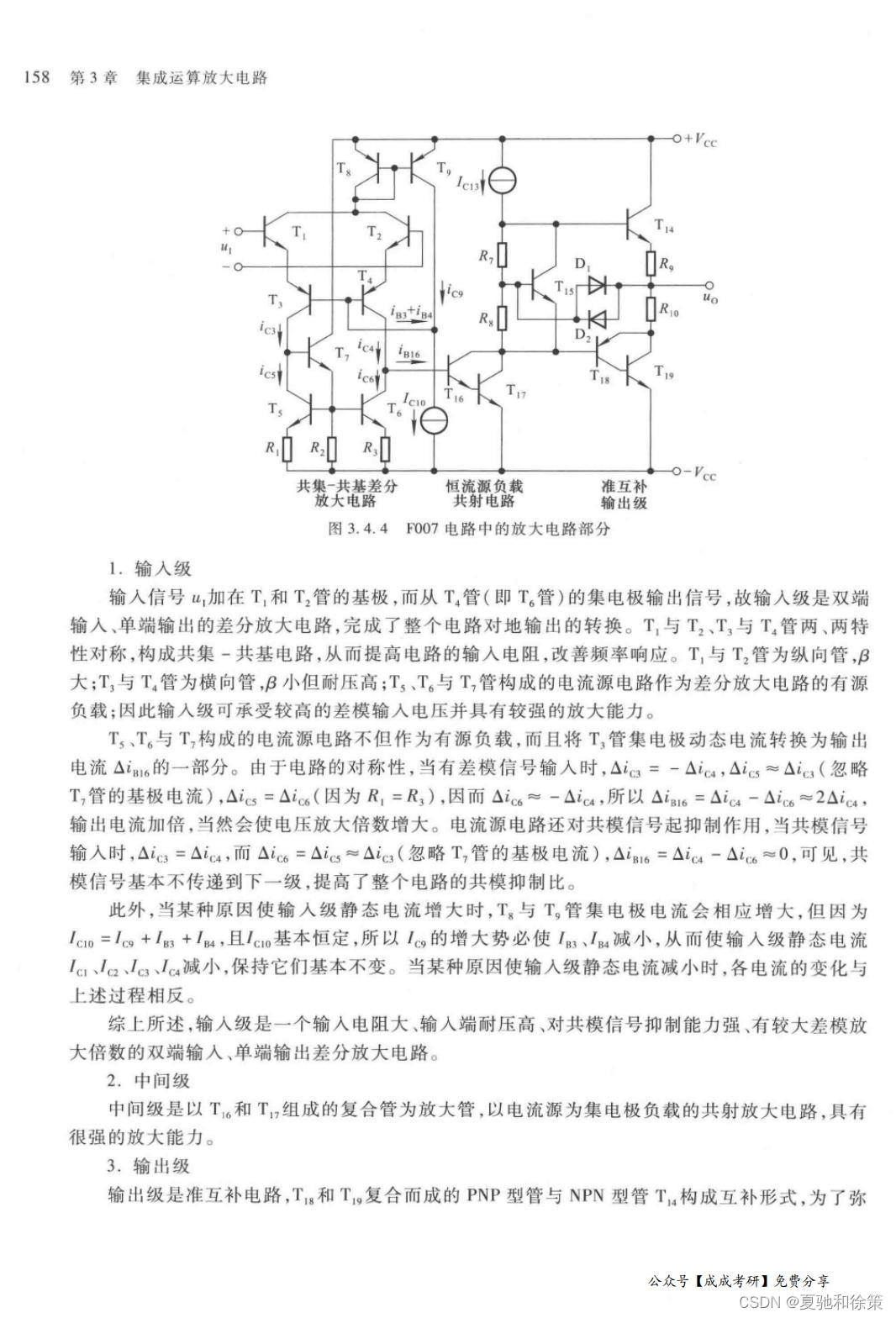

1. 输入级分析

结构与功能

F007的输入级由差分放大电路组成，主要由T₁和T₂管构成。这一级是双端输入、单端输出的配置，用以完成信号的初步放大和处理。差分放大电路的优势在于能够提高输入电阻，同时改善频率响应。T₁与T₂及其相关的电流源（T₃与T₄）形成共集-共基电路，不仅增强了电路的稳定性，也提高了对差模信号的放大能力。

动态响应

当差模信号输入时，电路的对称性保证了信号的有效处理。例如，差模信号的变化会导致输出电流的变化，因此可以通过调整相关电流源的参数来优化电路的性能。具体来说，电流源电路还对共模信号起到一定的抑制作用，增强了电路的共模抑制比，这对于减少外界干扰至关重要。

2. 中间级分析

结构与功能

中间级主要由T₅和T₆管组成，这一级是共射放大电路，其特点是具有较高的电压放大能力。这一级的设计确保了信号从输入级到输出级的顺畅传递，同时也为输出级的进一步放大做好准备。

性能特点

中间级的电流源作为集电极负载，不仅稳定了放大过程，还提供了必要的动态调整能力，以适应不同的信号条件。这一级的设计是优化整个放大过程的关键环节，确保了信号的线性放大和高保真输出。

3. 输出级分析

结构与功能

输出级采用准互补电路，由T₇和T₈组成。这种设计使得输出级能够处理更高的输出电流，同时保持输出电压的稳定。R₁和R₂电阻与T₉共同构成了输出电流的调整和控制机制，这有助于消除交越失真和提高输出电压的稳定性。

安全保护

输出级还包括过流保护电路，由D₁和D₂二极管与电阻R₃共同构成。这种设计在输出电流过大时能够自动限流，保护电路不受损害，这对于维持电路的长期稳定运行至关重要。

结论

通过对F007型集成运放电路的详细分析，我们可以看到其设计中的精妙之处，包括各级电路的互相配合和特定组件的选择，都旨在实现高效率和高精度的信号处理。F007电路的高输入电阻和强大的电压放大能力使其在各种应用场景中都表现出色，尤其适合那些要求高性能信号处理的复杂系统。





3.4.2 单极型集成运放

单极型集成运放，尤其是采用CMOS技术的集成运放，因其高输入阻抗和低输入电流特性，被广泛应用于需要高灵敏度和精确度的测量设备中。这一节将深入分析C14573这种基于CMOS技术的单极型集成运放的特性和电路结构。

高输入阻抗的优势

CMOS技术的一个关键优点是其极高的输入阻抗，通常达到10^14 Ω以上，这使得它在不对测量电路造成负载的情况下进行信号处理成为可能。此外，其输入电流极低，可低至10 pA以下，这对于测量非常微小的信号非常重要。

C14573集成运放分析

C14573是一款集成了四个独立运放的芯片，每个运放均由增强型MOS管构成。其电路设计充分利用了CMOS的低功耗和高集成度优势，芯片面积仅为同类双极型设计的1/5到1/3。

偏置电路与放大电路结构

在C14573的电路设计中，偏置电路是通过选择合适的基准电压和电流来设定的，通常基准电流设置在20到200μA之间。这些电流决定了后续放大电路的性能和稳定性。

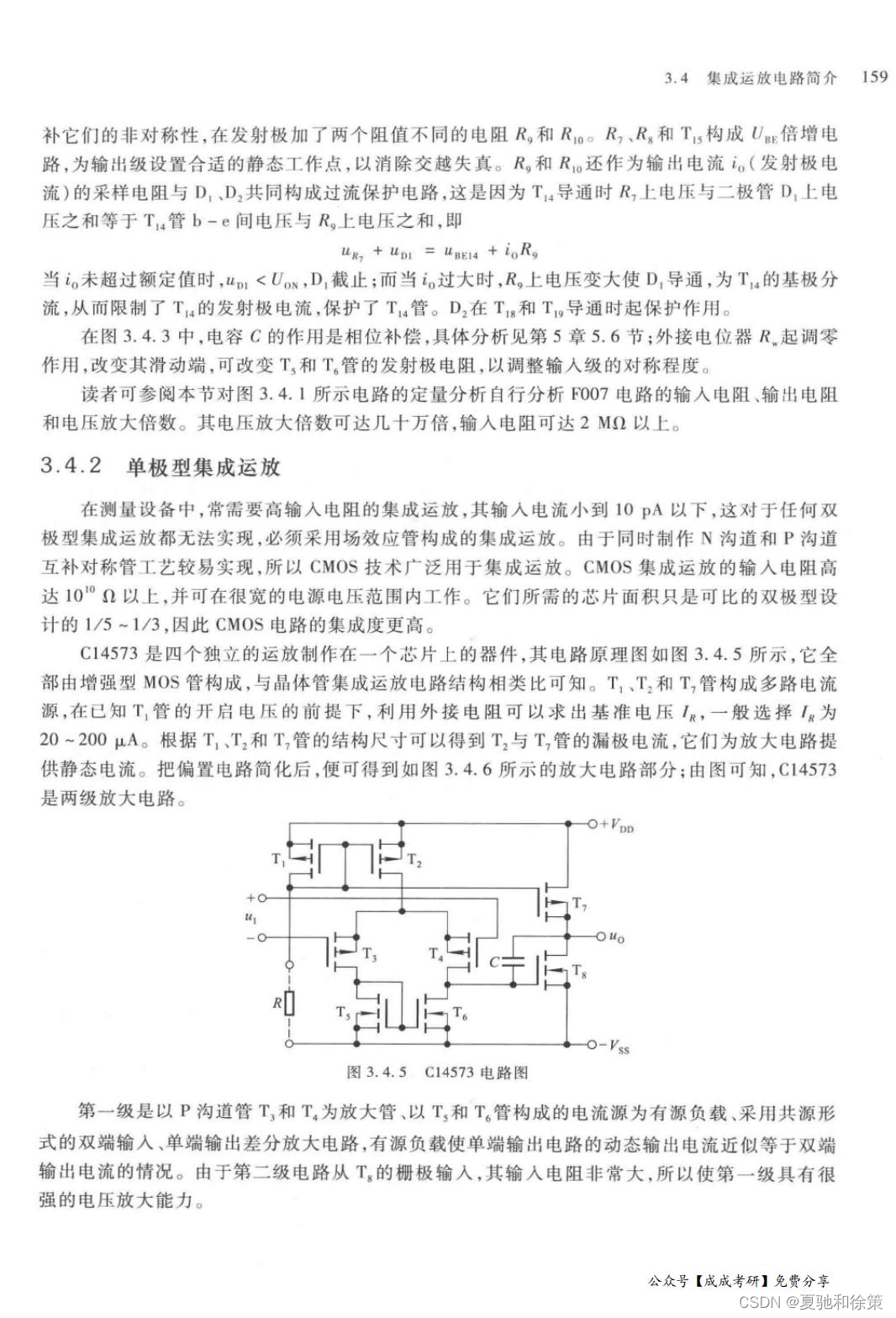

图3.4.5展示了基本的电路布局，其中T₁、T₂和T₃管构成了关键的多路电流源，为放大电路提供所需的静态电流。这种设计使得放大电路在广泛的电源电压范围内都能稳定工作。

放大电路的级别分析

第一级

第一级采用P沟道管T₁和T₂为放大管，以T₃和T₄管构成的电流源作为有源负载。这是一个共源配置的双端输入、单端输出的差分放大电路。有源负载的引入使得单端输出电路的动态输出电流接近于双端输出电路的电流，从而提升了放大能力和线性响应。

第二级

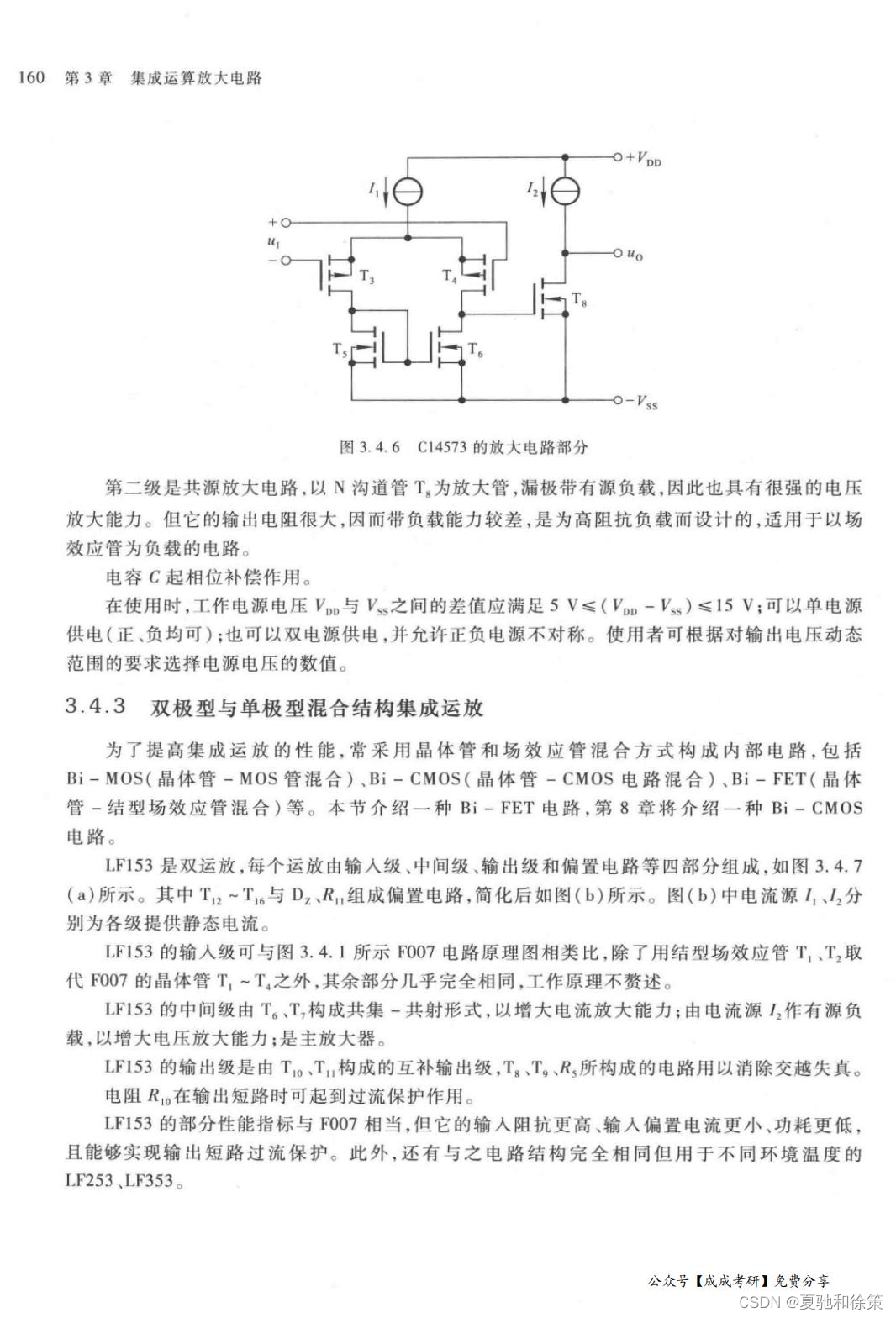

第二级是一个以N沟道管T₅为放大管的共源放大电路，其漏极带有源负载，具有很高的电压放大能力。然而，由于其输出电阻较大，这一级主要适用于高阻抗负载的场景。

电路的灵活供电方式

C14573允许灵活的电源供电方式，可以使用单电源或双电源供电，并且支持正负电源不对称的配置。这使得设计者可以根据输出电压动态范围的要求灵活选择电源电压的数值。

结论

C14573集成运放展示了单极型CMOS集成运放在现代电子设备中的重要应用，尤其是在需要处理微小信号且对电路负载敏感的高精度测量系统中。其高输入阻抗和低输入电流特性，结合灵活的供电方案和电路设计，使其在各种测量和信号处理应用中展现出卓越的性能。



探索Bi-FET技术：LF153运算放大器的设计与应用

在高性能模拟电子系统中，集成运放的选择对整个系统的性能有着决定性的影响。特别是在精密仪器和音频设备中，运放的输入阻抗、功耗和稳定性是设计中必须考虑的关键参数。本文将探讨LF153运算放大器的设计特点及其在Bi-FET技术应用中的独特优势。

LF153的混合型结构

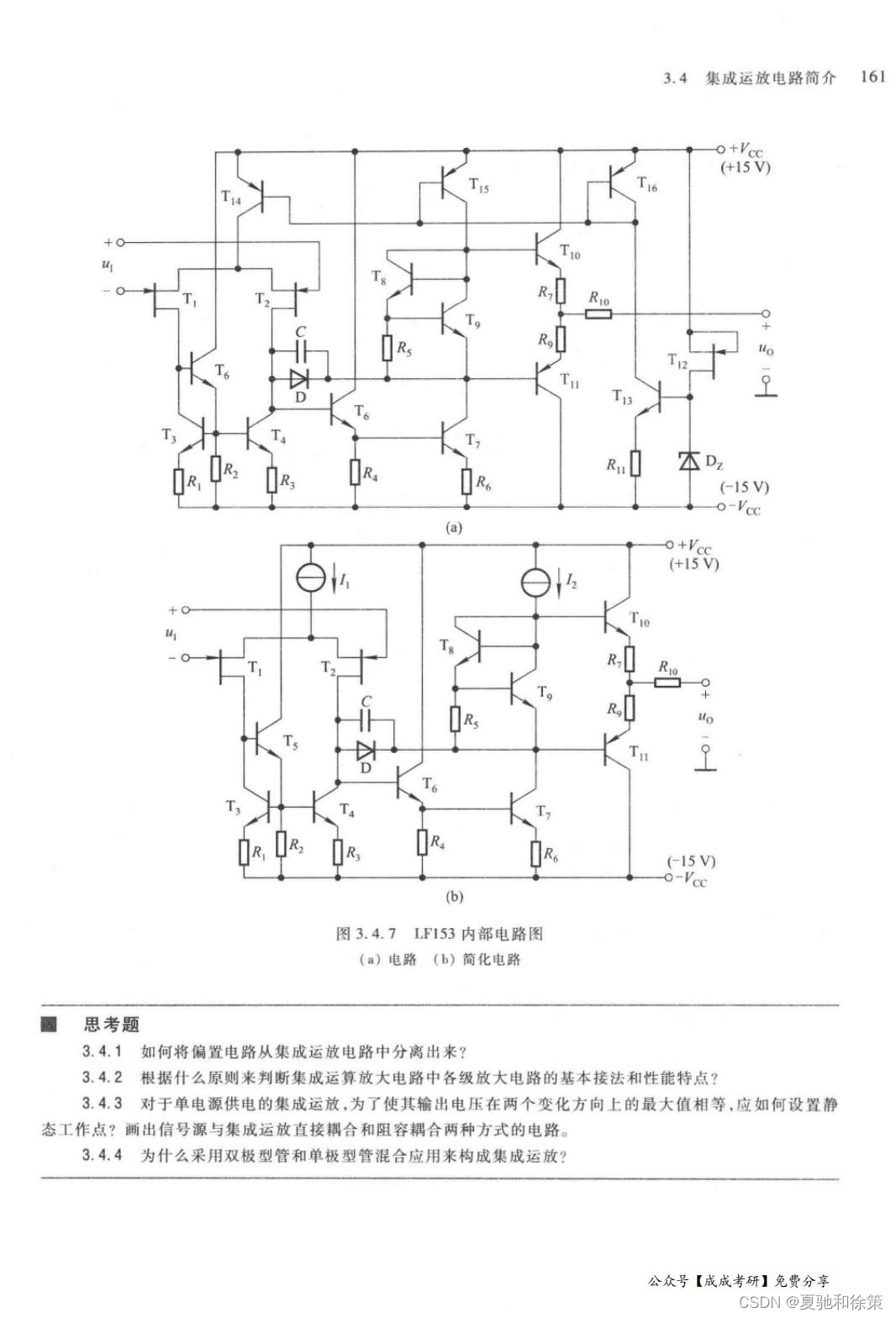

LF153运放是一种结合了双极型晶体管和场效应管（FET）的Bi-FET电路，此设计旨在结合两种晶体管的优势，提供更高的输入阻抗和更低的功耗。通过图3.4.7(a)所示，我们可以看到LF153的复杂内部结构，它包括输入级、中间级、输出级和偏置电路四个主要部分。

输入级

LF153的输入级使用结型场效应管（JFET）T₁和T₂替代传统的双极型晶体管。这种替代显著提高了输入阻抗，同时减少了输入偏置电流，使得LF153非常适合需要处理微弱信号的应用。JFET的使用减少了电路对输入信号的负载，保证了信号的原始特性不被电路负载所影响。

中间级

如图3.4.7(a)中所示，中间级由T₅和T₆构成共集-共射形式，配合电流源I₂作为有源负载。这种设计增强了电路的电流放大能力，并通过有源负载进一步提升了电压放大倍数，适应了高增益需求的应用场景。

输出级

输出级由T₇和T₈组成互补输出级，这种配置有助于消除交越失真并提高输出信号的质量。图中的电阻R₂在输出短路时起到过流保护作用，确保电路在异常条件下不受损害，增强了电路的可靠性。

应用前景

LF153运放因其高性能和低功耗特性，特别适用于高精度测量设备和高质量音频处理设备。此外，与此电路结构完全相同但用于不同环境温度的LF253和LF353型号，为设计提供了更广泛的应用灵活性。

结论

通过混合使用双极型晶体管和场效应管，LF153运放在电子设计中提供了一个优化的解决方案，它兼顾了输入阻抗高和功耗低的需求，适合于那些对信号完整性要求极高的应用。Bi-FET技术的进一步发展预计将继续推动运算放大器技术的边界，带来更多创新的电子设备设计。

通过上述分析，我们可以更深入地理解LF153运放的内部结构及其在高性能电子系统中的应用潜力，为未来相关设备的设计和优化提供理论基础和参考方向。
