OrCAD层次化设计的方法

原文链接：https://blog.csdn.net/thisliver/article/details/84780179

最近在学习Cadence，不敢多说，但是直观上感觉Altium使用起来更方便。

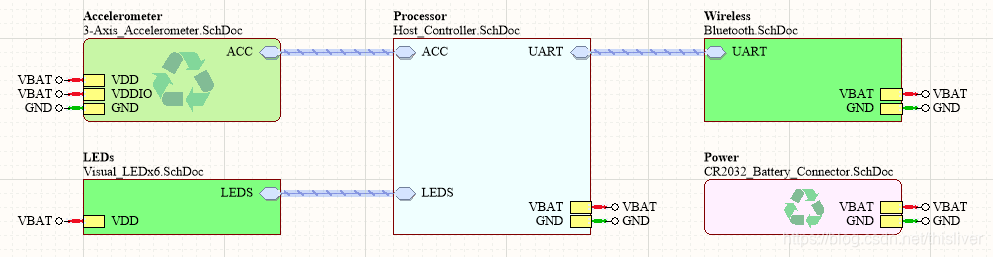

很欣赏Altium安装目录下给的例子，层次化设计十分美观大方。

比如这样：

搜索了很久，没有搜索到满意的回答，关于怎么在Cadence中实现层次化设计。然后花了一天摸索，并总结如下：

1. Place->Hierarchical bloock, 按工程需要建立不同的block.

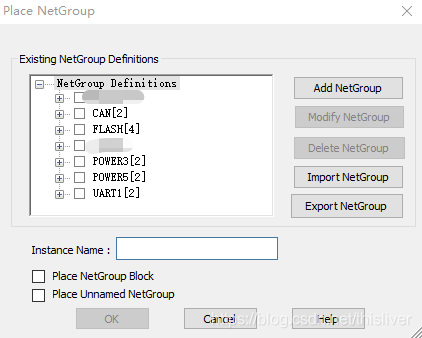

2. Place->NetGroup, 通过Add NetGroup->NetGroup member去建立不同的Net Group. 比如我们可以将一个block的电源线建立一个NetGroup, 然后其他接口建立一个NetGroup, 非常简洁。3图是我根据工程需要建立NetGroup后的截图。

3.

4. Note: 这一步非常重要，是我自己摸索出来的，也是我感觉没有搜到满意答案的原因。这个NetGroup和规则约束下的NetClass是不一样的。

5. 选中block, Place->Hierarchical pin. 勾选NetGroup Pin（此时的pin相当于总线），选择想添加的Pin, 这里要注意Name要以总线的方式命名，名称可以与Netgroup的名字不一致，但是方括号里的内容应一致。

6.

7. 添加完pin并连接完Bus后如下图所示，别忘了给总线添加总线网络名（Net Alias）。

8.

9. 在工程管理页面下，点击*.dsn文件新建和block名对应的Schematic文件夹。（这里还有一个设置Root的操作，不过默认情况下是不用操作的）。

10. 点击各个Block, 各种点击确定后，会为每一个Schematic自动生成Page1（可以改名也可以不改名，在标签栏都是显示的block的名字）。生成Page1后如11图：

11.

12. 自动导入了Hierarchical Port. 然后点击Place->NetGroup->勾选对应的Netgroup->勾选Place NetGroup Block->点击OK. 见13图：

13.

14. Hierarchical Port与Netgroup block的Bus Port相连，NetGroup中集散的pin和原理图中芯片的pin相连。

后记：其实我是看到Altium中有这个功能才想着在Cadence中实现，因为的确这样看起来更清晰美观大方，我这里就不对比没有NetGroup和有NetGroup的对比图了。
