Intel 系列时序说明

1xx2xx系列时序说明

1.VCCRTC=2.5V+   3.3V   BOARD TO PCH 保存CMOS信息，保持时钟正常运行  电池供电或3V线性给到

2.RTCRST#/SRTCRST#      BOARD TO PCH 延时复位  正常3.3V，低到高完成复位，VCCRTC通过电阻延时

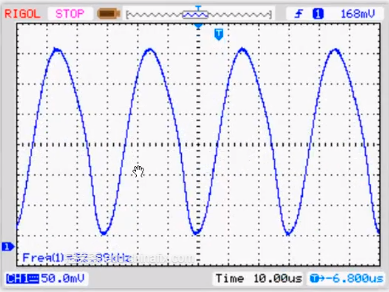

3.32.768KHZ=RTCX1 BOARD TO PCH  0.1V-0.6V直通桥

4.VCCDSW_3P3 深度睡眠待机供电 BOARD TO PCH  3.3V，不支持深度睡眠就有与VCCPRIM_3P3连一起

5. DSW_PWROK 深度睡眠待机低压好 3.3V

6. SLP_SUS# 用于开启浅睡眠开机，不支持深度悬空。 S5状态

7.VCCPRIM_3P3 桥的浅睡眠待机

8.VCCPRIM_1P0 桥的浅睡眠待机

9.RSMRST#待机电源好信号，

10.SUSCLK 32.768KHZ波形，部分机器送货EC,用于同步EC内部时钟

11.PWRBTN# 桥收到的开机信号，高低高==

以上叫桥待机条件，一个都不能少，全为高才开机 按开关前信号不正常===不触发

按开关之后，桥能发出SLP信号==说明开机电路没问题

电压不出来===不上电

12: SLP_S5# 软关机状态

13：SLP_S4#==挂起
