1、什么情况下需要考虑高速信号设计，常用的信号匹配方式有哪些，各优缺点？

线长和波长可比。串联和并联，串联简单但效果一般，并联好但复杂。

2、请列举您知道的差分平衡电平接口。

 RS422、RS485、RJ45、CAN、USB、LVDS。

3、请解释一下什么是串扰和振铃。

 串扰：串扰是指一个信号被其它信号干扰，作用原理是电磁场耦合。信号线之间的互感和互容会引起线上的噪声。容性耦合引发耦合电流，而感性耦合引发耦合电压。

 振铃：是因为信号线本身阻抗不匹配导致信号发生反射和叠加，从而使信号出现了振荡波形。

4、电容的高频等效模型为等效电阻R，等效电感L 和等效电容C 的串联。请写出该电容在高频状态下的阻抗表达式。请问该

电容的谐振频率 fT 是多少？在什么频率下该电容呈容性？在什么频率下该电容呈感性？在滤波电路中应如何选择电容的 谐振频率？

工作频率小于fT 时，电容呈容性。工作频率大于fT 时，电容呈感性。

 在滤波电路中应使被滤除的杂波频率小于fT。

5、您所遇到的需要控制单端阻抗为50 欧姆、75 欧姆的信号有哪些？您所遇到的需要控欧姆的信号有哪些？

 一般的高频信号线均为 50 欧姆~60 欧姆。75 欧姆主要是视频信号线。USB 信号线差分阻抗为 90 欧姆，以太网差分信号线差分阻抗为100 欧姆。RS422、RS485、CAN 差分信号的差分阻抗为120 欧姆。

6、差分线走线有两个原则：等长和等距。但在实际布线中可能无法两者都完全满足，那么请问是等长优先还是等距优先？

 应该等长优先，差分信号是以信号的上升沿和下降沿的交点作为信号变化点的，走线不等长的话会使这个交点偏移，对信 号的时序影响较大，另外还给差分信号中引入了共模的成分，降低信号的质量，增加了 EMI。小范围的不等距对差分信号影响并不是很大，间距不一致虽然会导致差分阻抗发生变化，但因为差分对之间的耦合本身就不显著，所以阻抗变化范围也是很小 的，通常在10%以内，只相当于一个过孔造成的反射，这对信号传输不会造成明显的影响。

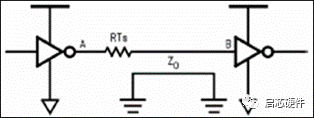

7、下图是一个传输线串联匹配的模型，假设驱动端 A的输出阻抗 R0为 10~20欧姆（输出高电平和输出低电平时输出阻抗不 一样），传输线特征阻抗Z0等于50欧姆，请问串联匹配电阻RTs应该如何取值？

RTs=Z0-R0，所以RTs取30~40欧姆，可以取标称值33欧姆。

8、请将下面的DATASHEET内容翻译成中文。

        This manual describes SAMSUNG's S3C2410A 16/32-bit RISC microprocessor. This product is designed to provide hand-held devices and general applications with cost-effective, low-power, and high-performance micro-controller solution in small die size. To reduce total system cost, the S3C2410A includes the following components separate 16KB Instruction and 16KB Data Cache, MMU to handle virtual  memory management, LCD Controller (STN & TFT), NAND Flash Boot Loader, System Manager (chip select logic and SDRAM Controller), 3-ch UART, 4-ch DMA, 4-ch Timers with PWM, I/O Ports, RTC, 8-ch  10-bit ADC and Touch Screen Interface, IIC-BUS Interface, IIS-BUS Interface, USB Host, USB Device, SD  Host & Multi-Media Card Interface, 2-ch SPI and PLL for clock generation.

参考翻译：

       这是一份描述三星的S3C2410A 16/32位RISC处理器的使用手册。这个产品为手持设备和一般应用提供了一个低成本、低 功耗、高性能的小型微控制器解决方案。为了降低整个系统的成本，S3C2410A集成了以下部件：独立的16KB指令缓冲区和16KB 数据缓冲区、负责虚拟内存管理的 MMU（内存管理单元）、LCD 驱动器（支持 STN 和 TFT）、NAND FLASH 引导加载器、系统管 理器（片选逻辑和SDRAM控制器）、3个通道的UART、4个通道的DMA、4个通道的PWM定时器、IO端口、RTC实时时钟、8通 道10位ADC和触摸屏接口、IIC总线接口、IIS总线接口、USB主控制器、USB设备控制器、SD主卡和MMC卡接口、2个通道的 SPI及PLL时钟锁相环。
