Cadence ORCAD原理图导出带书签PDF的方法

首先，安装 Ghostscript
如果不安装，如下图的位置会提示错误，并且无法到处PDF文件！
PS: 图中是已经安装的示意图
Ghostscript是一套建基于Adobe、PostScript及可移植文档格式(PDF)的页面描述语言等而编译成的免费软件. 启芯这里直接装64位的:
是这个网站：
Ghostscript : Downloads
然后，直接下载下图的这个即可。
备注：特殊系统按需求下载

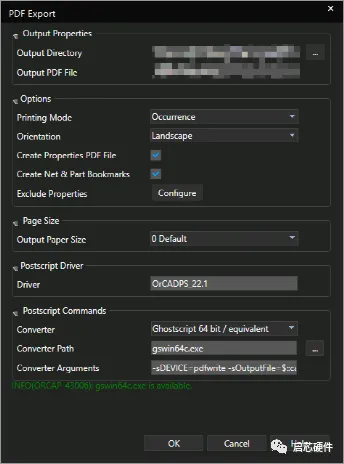

选择这个，然后默认安装即可。安装好后，一般不需要重新打开软件，直接选择Converter path即可。下面的INFO提示框变成绿色表示已经安装OK，并且能识别到了。
之后，就可以愉快的导出带书签的原理图了，启芯一般采用如下的设置能应付主要的需求

说明:

1. output PDF file: 安装需要路径填写，默认就是DSN档所处的路径了
2. Printing Mode选occurrence或者Instance似乎都可以, 一般选择occurrence
3. Orientation方向看原理图, 横着画就选Landscape(风景画), 竖着画就选Portrait(肖像画)，一般选择Landscape
4. Converter选择Ghostscript 64 bit
5. Converter Path, 填入上面的可执行路径 c:\program files\gs\gs9.53.1\bin\gswin64c.exe
6. Converter Arguments先保持默认吧

下面INFO变绿表示可用
点OK就导出PDF了, 带书签.

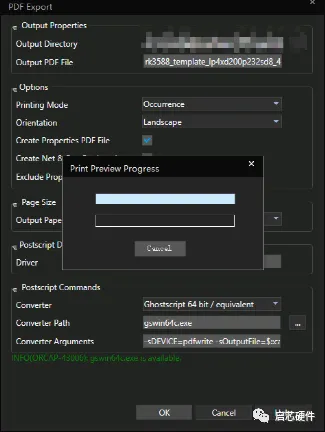

导出的过程会一直闪烁，导出好PDF后，会直接打开。如果没有打开，那就是失败了

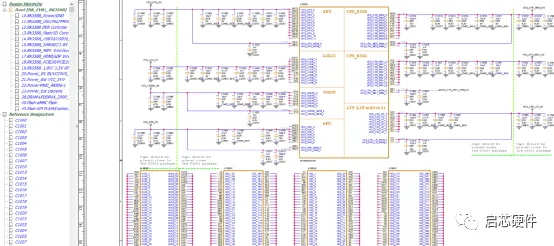

导出好的PDF文档如下图，左边有详细的书签，右边是核心图纸

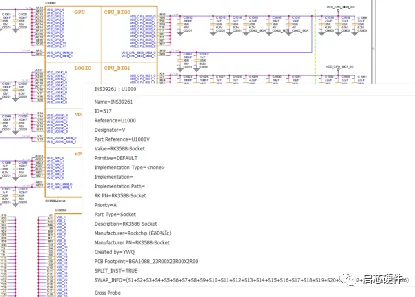

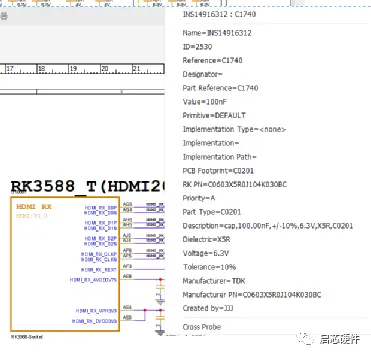

鼠标单击左键，会显示器件详细信息，因为原理图设计会隐藏很多关键信息，有了这个功能，就能查找相关详细信息，对硬件工程师非常友好。

1. bug

有个工程, 目录埋的很深, 导出PDF时, 无反应.
尝试将工程目录模拟成Z盘, 关闭工程后, 重新从Z盘打开工程, 再导出PDF好使.
这个bug是因为orcad调用了gswin64c.exe, 而gswin64c.exe是不支持长路径的.
