光雨量传感器:如何滤除雨量信号中的光线干扰

     MLX75308 光雨量传感器

     最近在做光雨量传感器的时候，发现传感器的雨量信号一直受阳光信号的干扰而出现雨刮误刮现象，经过多日的紧张排查之后终于发现原来光电二极管SFH2701、2400并没有预期的那么完美。



    问题主要表现为以下两个方面：

1.早上7.30起到上午10.30，下午2.30到下午5.00 最容易出现误刮问题，此时阳光是倾斜照射；中午期间基本没有误刮问题，因此估计是恰好通过光学透镜到了光电管PD；

2.出现误刮之后只要稍微偏转方向，则立刻停止误刮，恢复到雨刮器静止状态；这也确认是阳光串进了接收管PD。

从这些问题描述看来，可以肯定是阳光照射强度较大，严重影响了正常的雨量信号的正确识别，而且这些干扰与阳光角度、透镜方向强相关。

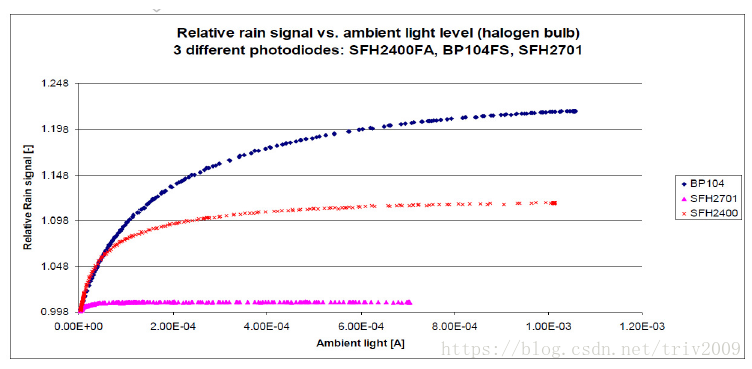

而且阳光对雨量信号的干扰还不是线性的，如图：

基本近似于对数曲线，很难用软件直接处理。

解决方法就比较麻烦了，几乎占用了大半的开发周期，后期有空再整理。

未完待续！
