建筑兔零基础Arduino自学记录80|摇杆和arduino模拟平台-14

一、摇杆

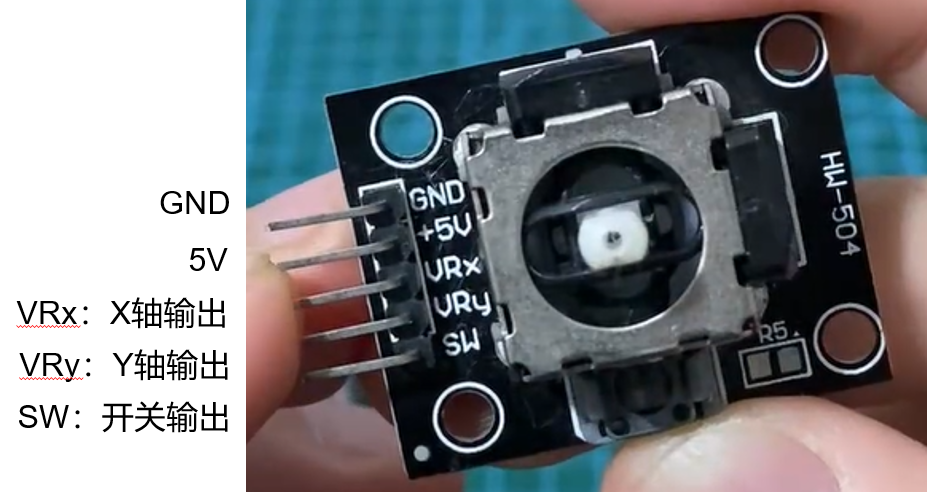

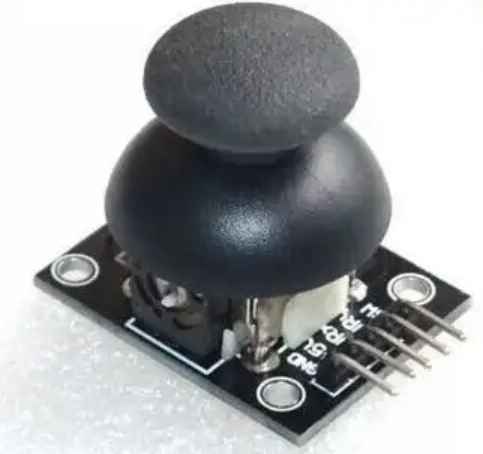

这次我们用到摇杆，去掉键帽可以看到5个口的内容。

连接电路图如下：

• GND-GND
• 5V-5V
• VRX-A0
• VRY-A1

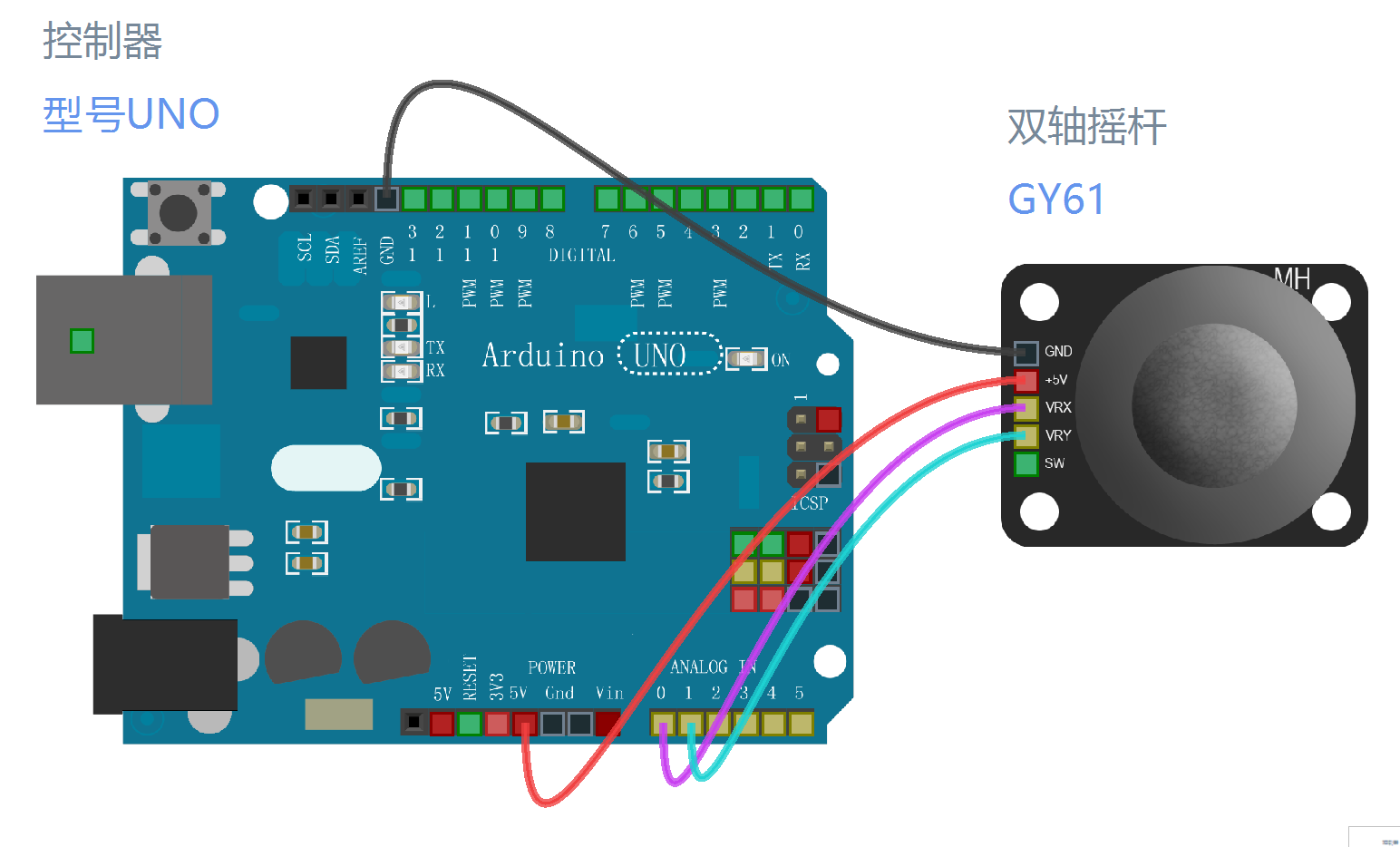

让我们来尝试用一下摇杆，接线图：

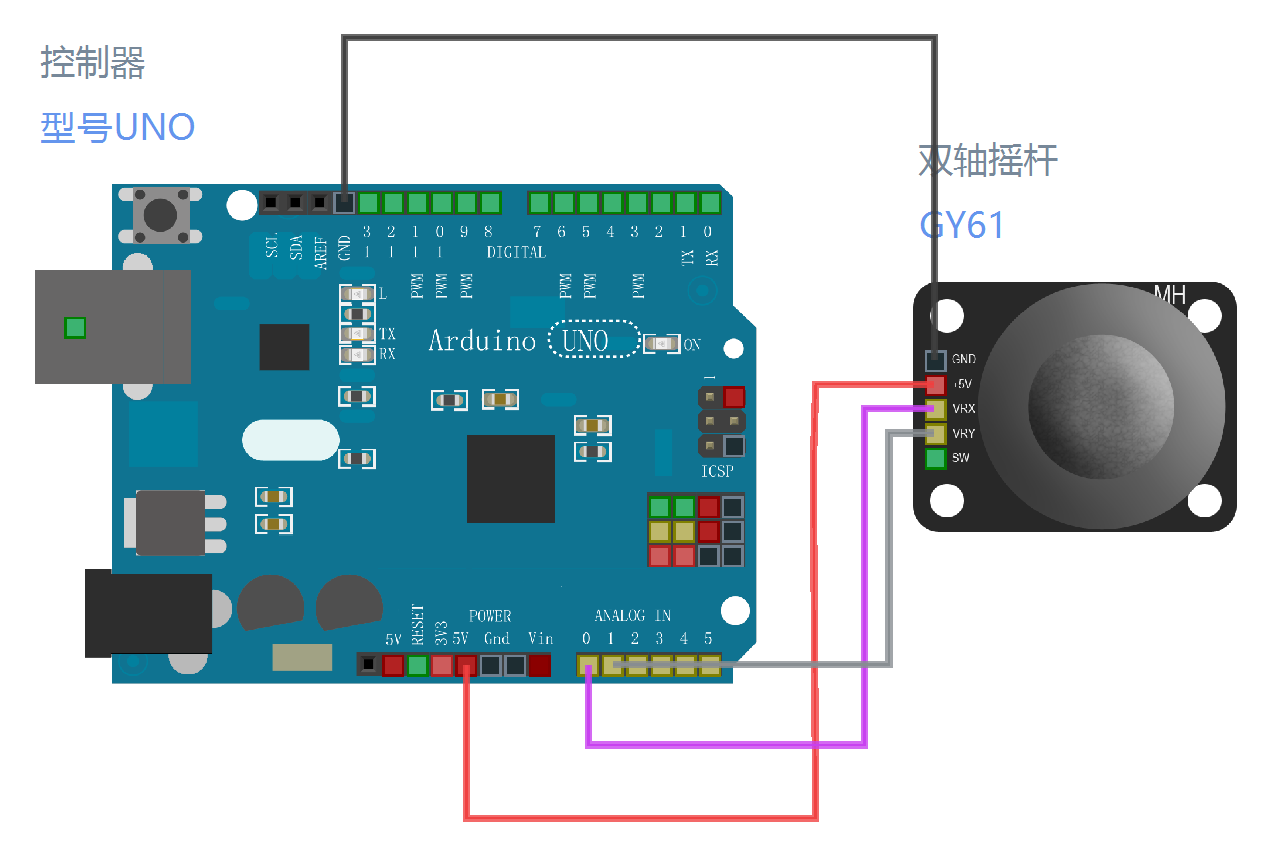

默认曲线模式，按空格可以变为直线。在线上点选可以添加转折点，改为折线模式。

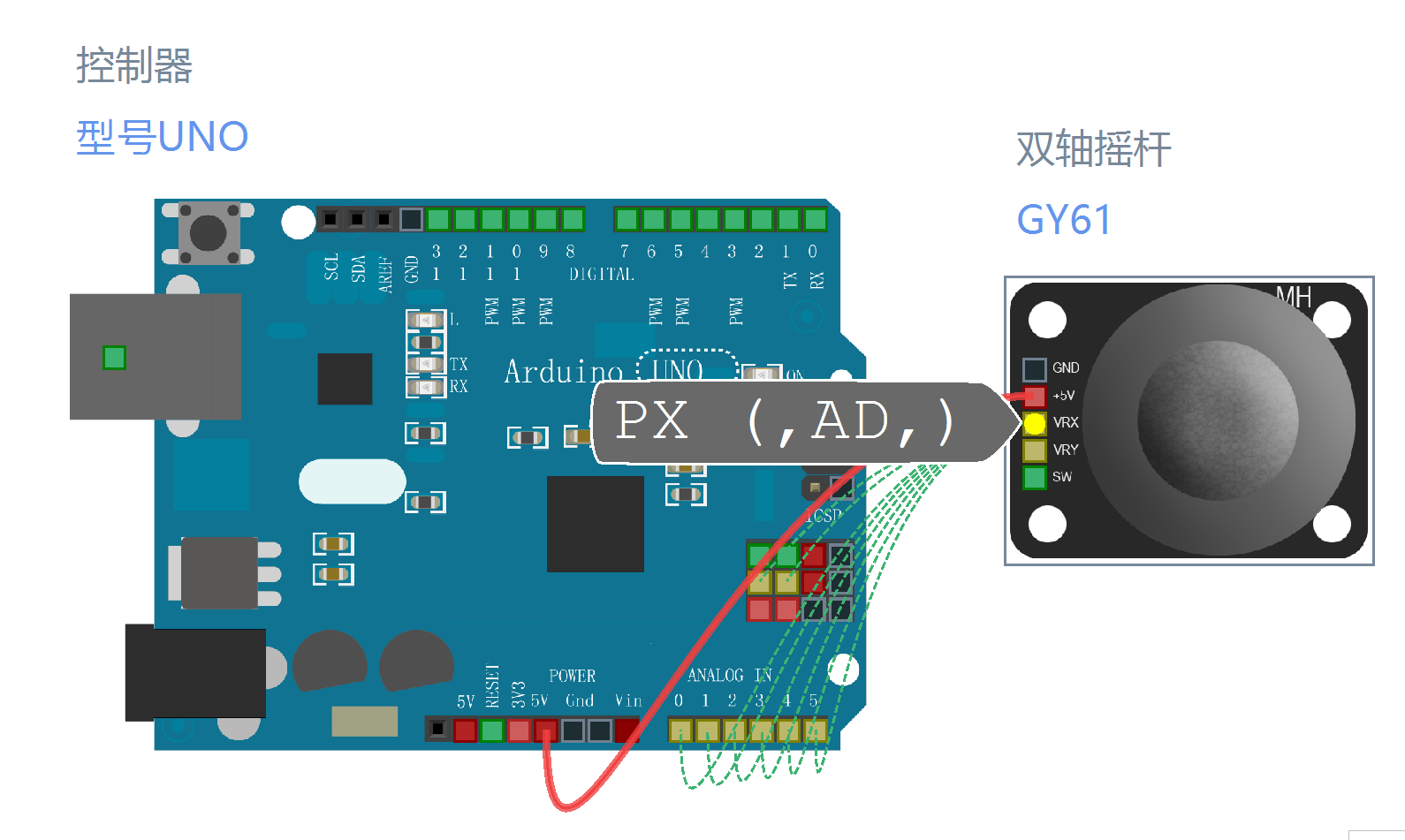

二、linkboy

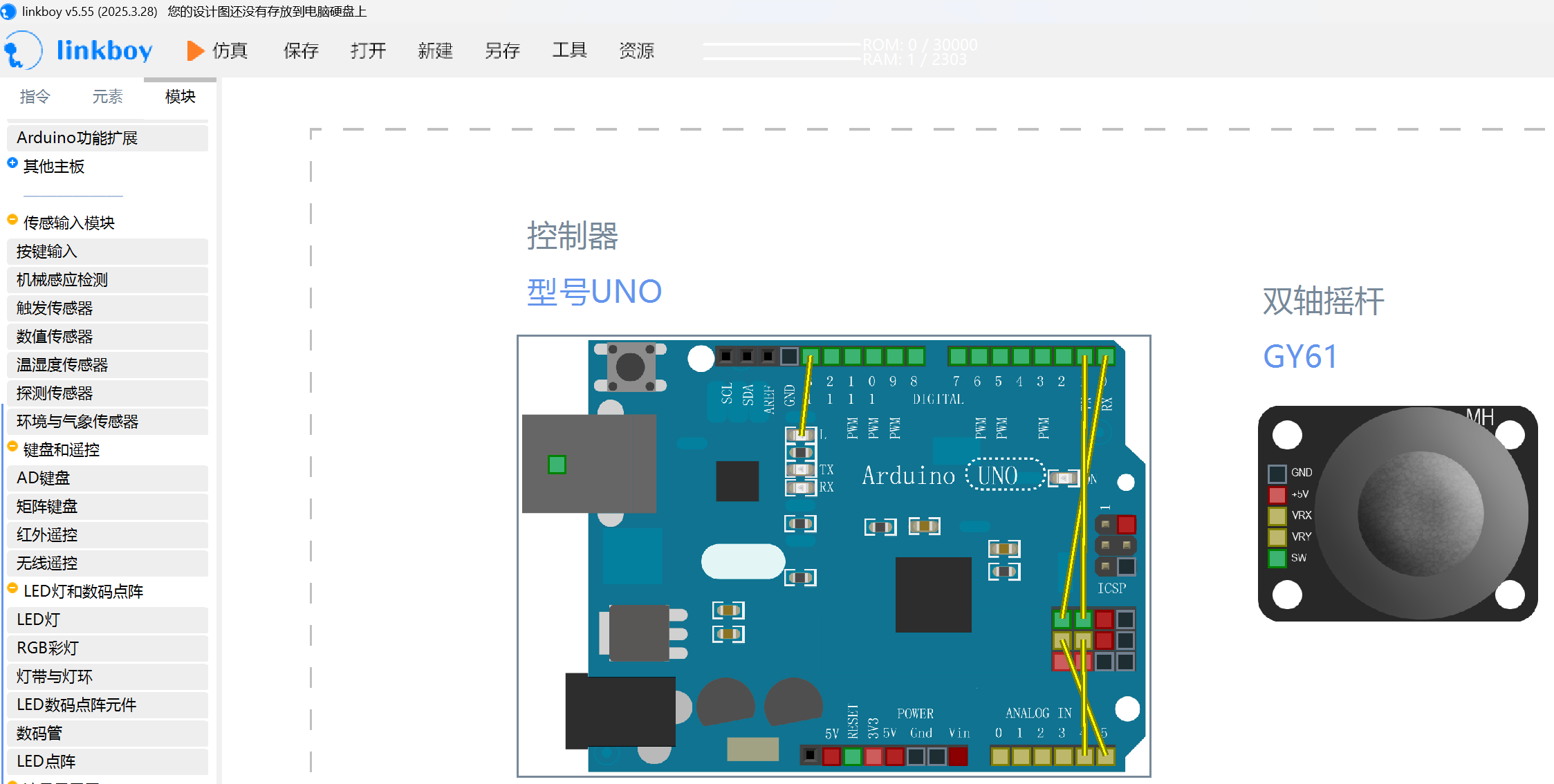

大家可能发现和之前一直使用的tinkercad不同，这是一个国产的在线模拟平台linkboylinkboy

使用教程linkboy入门课程_哔哩哔哩_bilibili

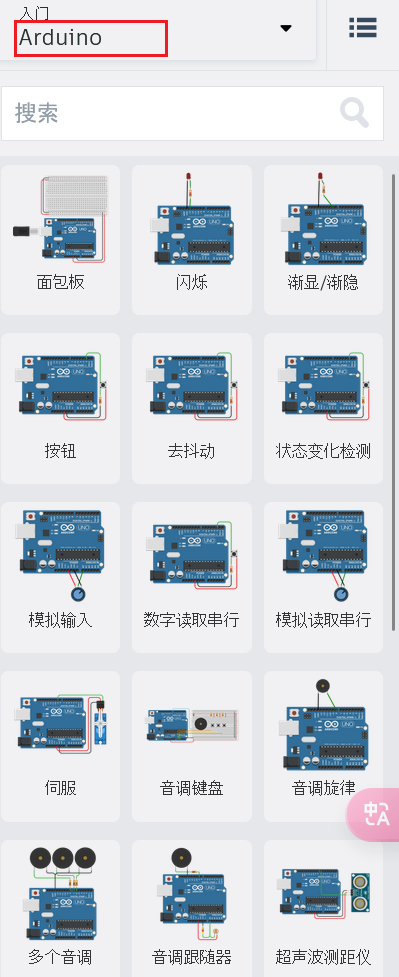

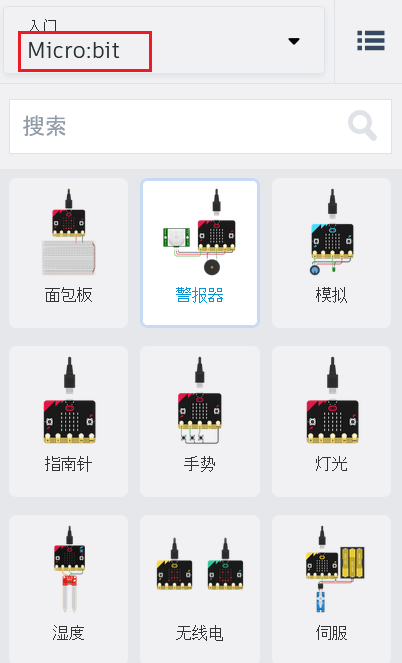

对应学习案例

但目前使用下来发现linkboy只支持图像化编程，没有代码编程。但是可以图像化编程之后导出代码导入IDE里面。之所以更换是因为tinkercad不提供摇杆元件。。。orz

不过linkboy有个好处是接线时会提醒可以接哪些线，并且可以改线颜色和曲/折线

三、wokwi

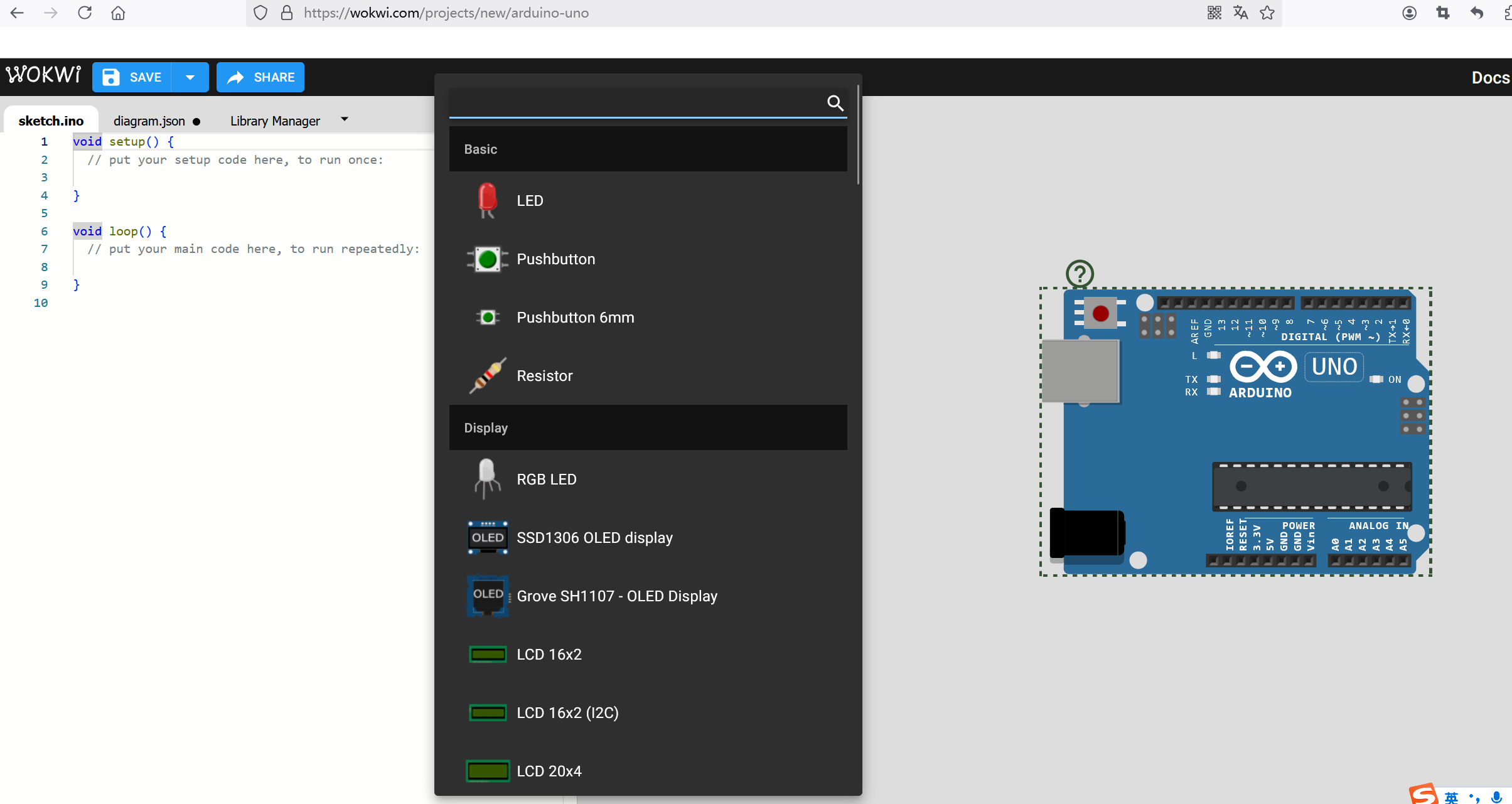

还有另外一个平台wokwi

 https://wokwi.com/projects/new/arduino-uno

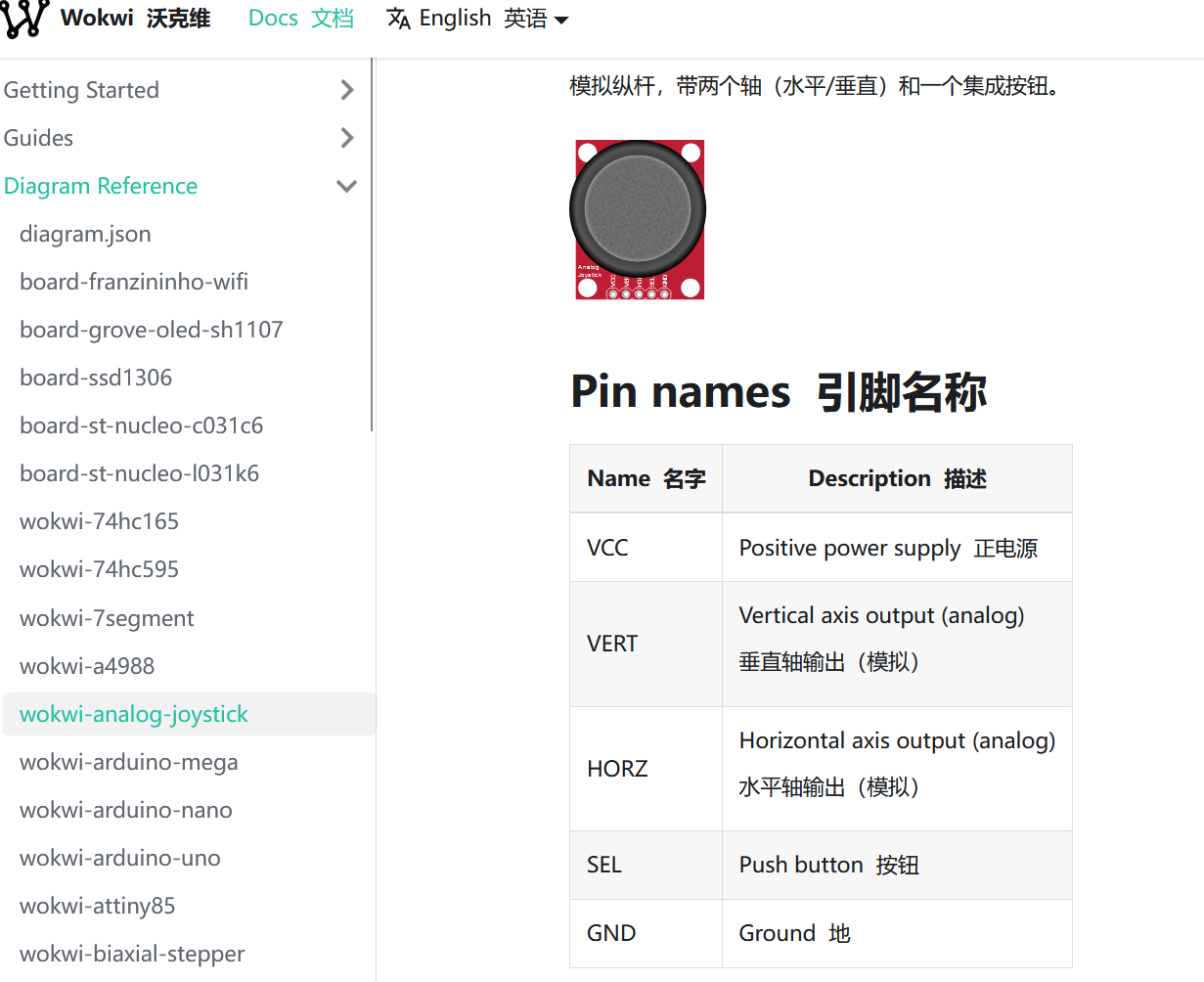

帮助文档

欢迎使用Wokwi! | Wokwi Docs

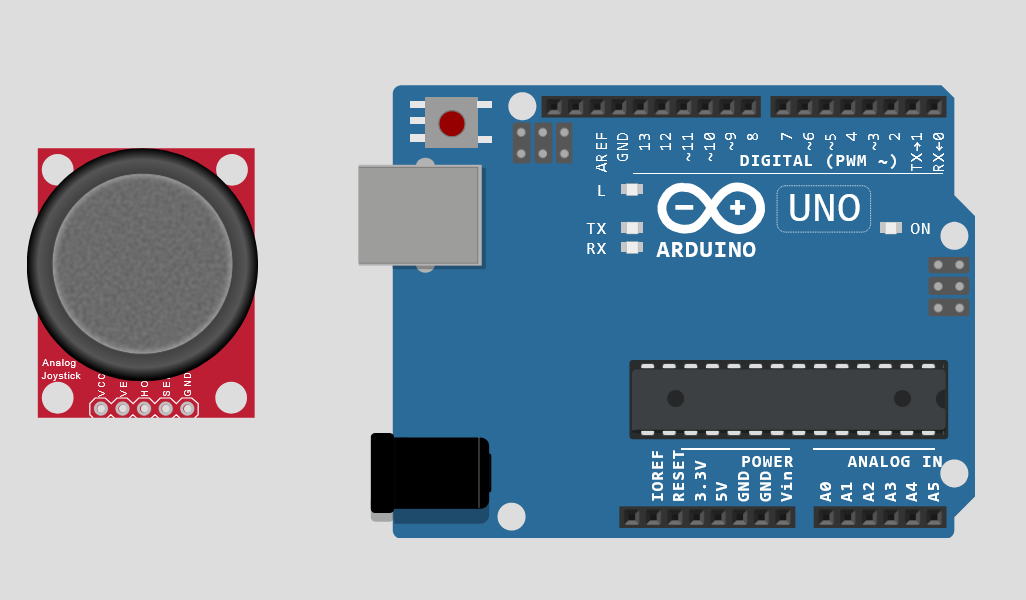

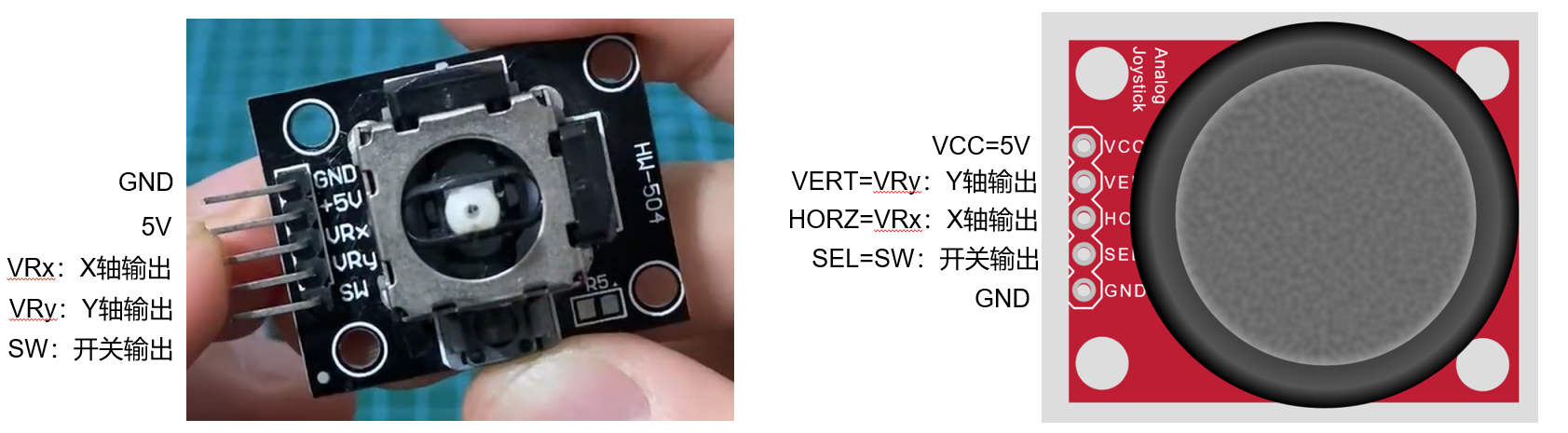

不过这个平台也没有双轴摇杆，不过经过很长一段倒腾，我终于发现它和双轴其实是一个东西。只是标法不同！！！ε＝ε＝ε＝(#>д<)ﾉ啊啊啊土拨鼠尖叫！！！！啊啊啊ε＝ε＝ε＝(#>д<)ﾉ

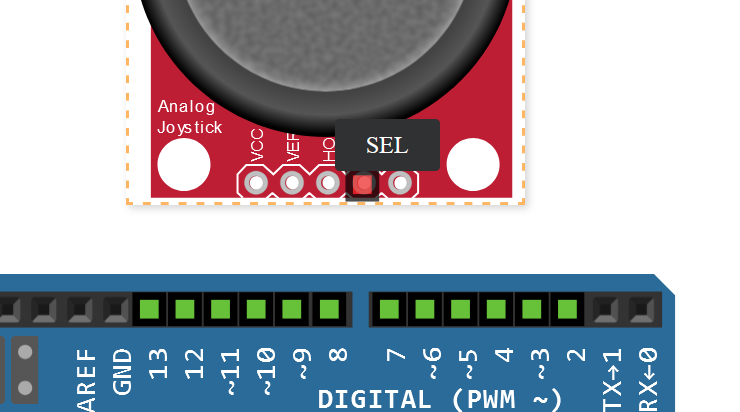

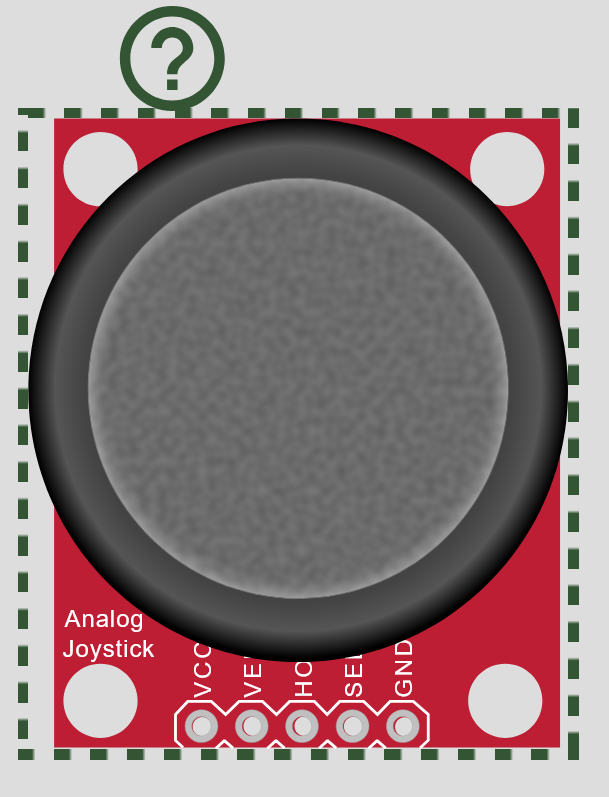

点击元件问号可以跳转解释！



四、funcode

这也是另一个国产化平台，不过看起来比linkboy内元件要少。像tinkercad的另一个版本。不过也可以在接线时提示位置。有对应教程。

广州接力社

funcodecc的个人空间-funcodecc个人主页-哔哩哔哩视频

之前我们还了解过另外两个平台Fritzing、Proteus。这两个都比较专业，这次的三个都相对来说对新手友好~

 建筑兔零基础Arduino自学记录65|光敏电阻小夜灯-6-CSDN博客

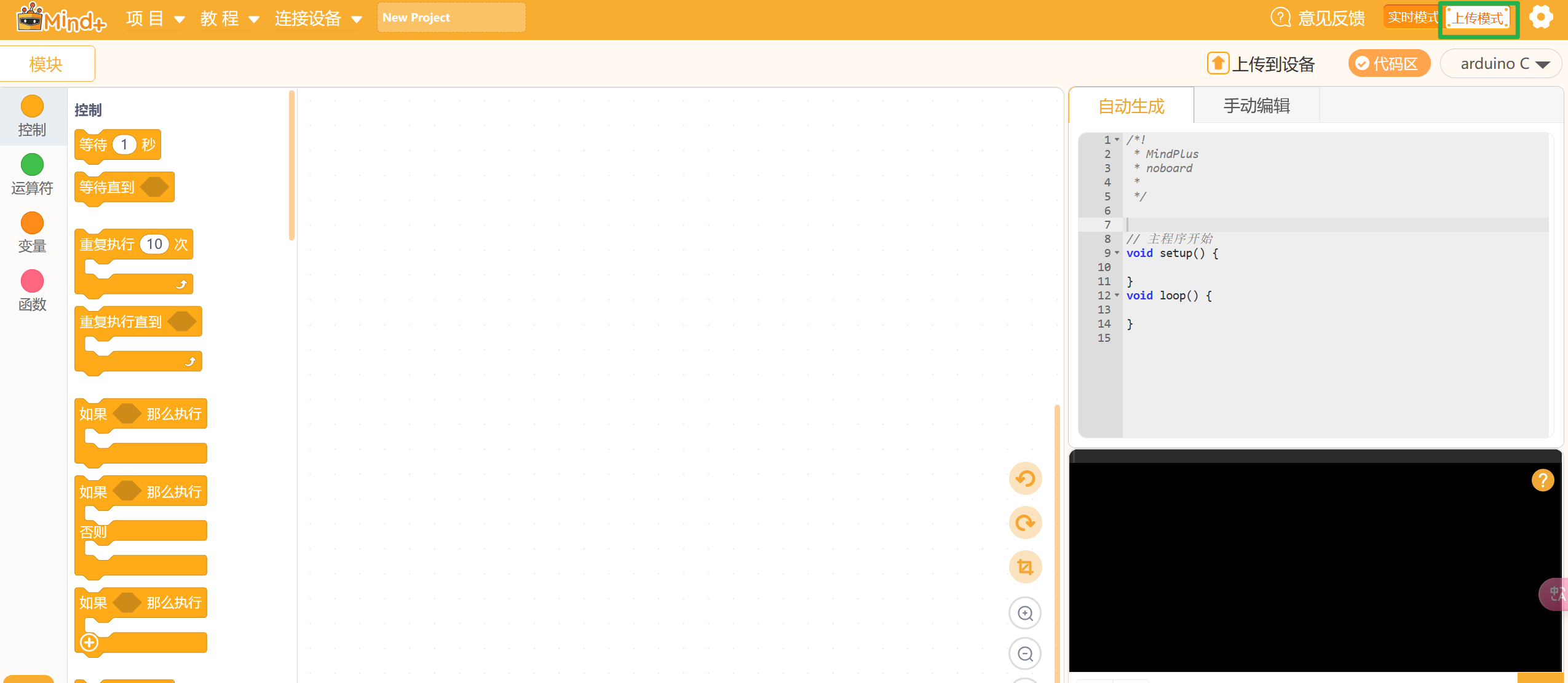

五、mind+

 这也是一款国产的软件，有在线版本。不过没有元件模拟Mind+

六、具体使用

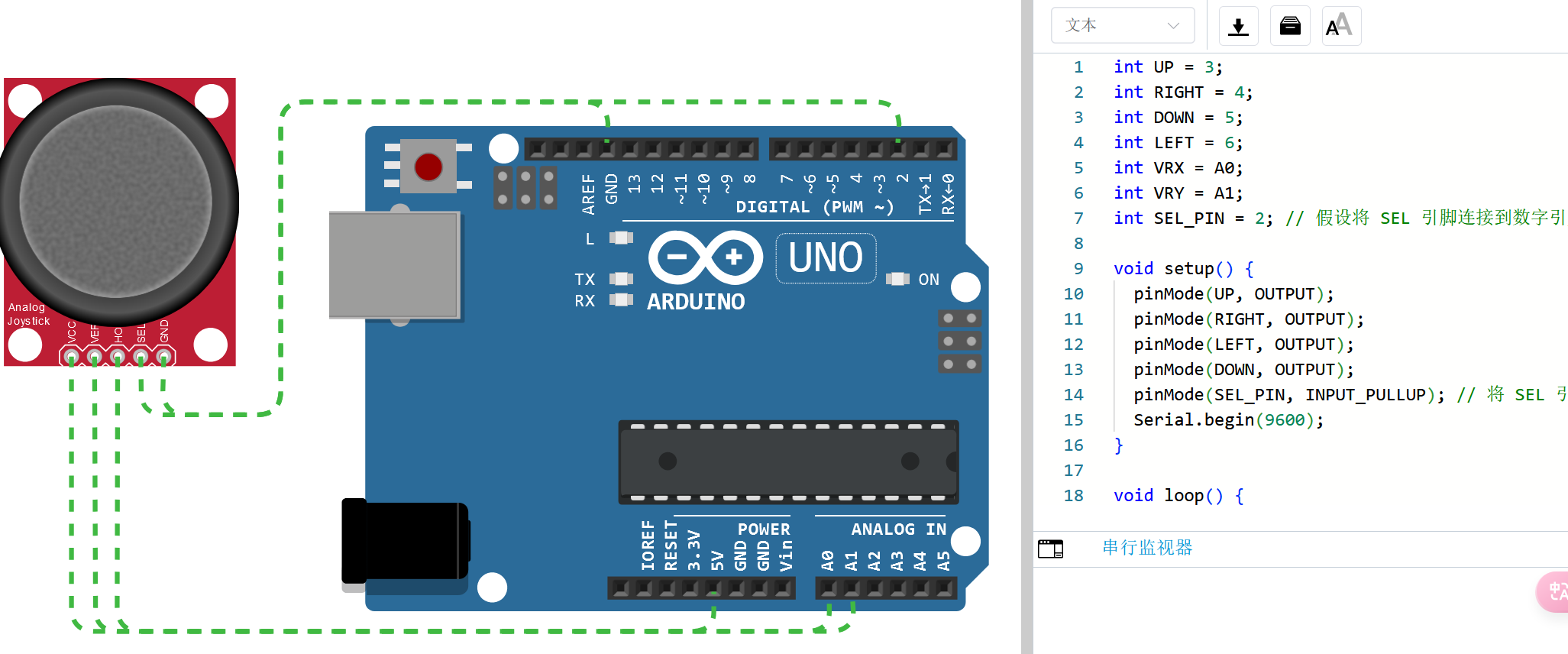

1、使用linkboy可以运行，但是串行监视器无法读取数值？具体下次再试试解决

int UP = 3;
int RIGHT = 4;
int DOWN = 5;
int LEFT = 6;
int VRX = A0;
int VRY = A1;
int SEL_PIN = 2; // 假设将 SEL 引脚连接到数字引脚 2

void setup() {
  pinMode(UP, OUTPUT);
  pinMode(RIGHT, OUTPUT);
  pinMode(LEFT, OUTPUT);
  pinMode(DOWN, OUTPUT);
  pinMode(SEL_PIN, INPUT_PULLUP); // 将 SEL 引脚设置为输入上拉模式
  Serial.begin(9600);
}

void loop() {
  int xvalue = analogRead(VRX) * 9 / 1023;
  int yvalue = analogRead(VRY) * 9 / 1023;

  if (xvalue > 5) {
    digitalWrite(LEFT, HIGH);
  } else if (xvalue < 2) {
    digitalWrite(RIGHT, HIGH);
  } else {
    digitalWrite(LEFT, LOW);
    digitalWrite(RIGHT, LOW);
  }

  if (yvalue > 5) {
    digitalWrite(UP, HIGH);
  } else if (yvalue < 2) {
    digitalWrite(DOWN, HIGH);
  } else {
    digitalWrite(UP, LOW);
    digitalWrite(DOWN, LOW);
  }

  // 读取 SEL 引脚状态
  int selState = digitalRead(SEL_PIN);
  if (selState == LOW) {
    // 当 SEL 引脚为低电平时，表示摇杆被按下
    // 这里可以添加按下摇杆时要执行的代码
    Serial.println("Joystick is pressed!");
  }
}

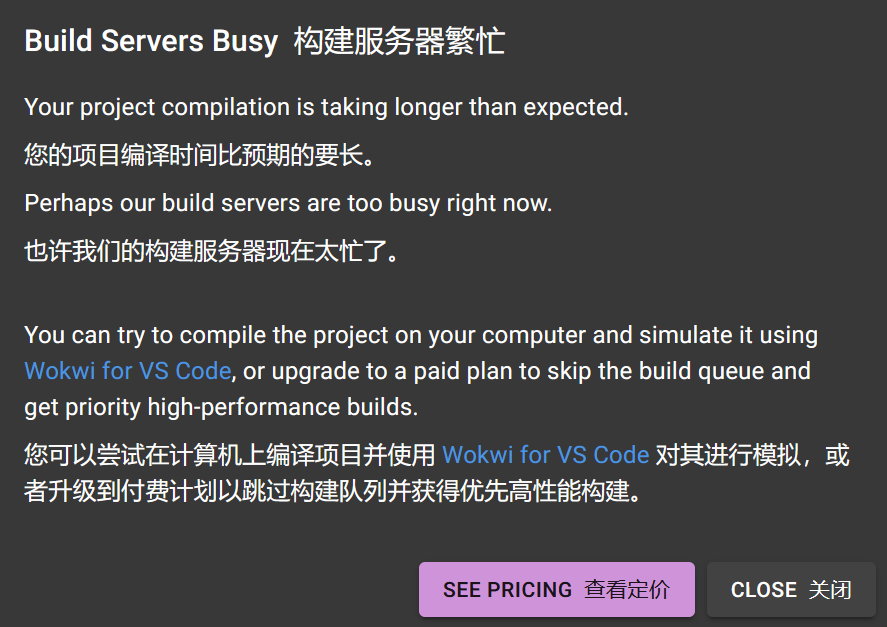

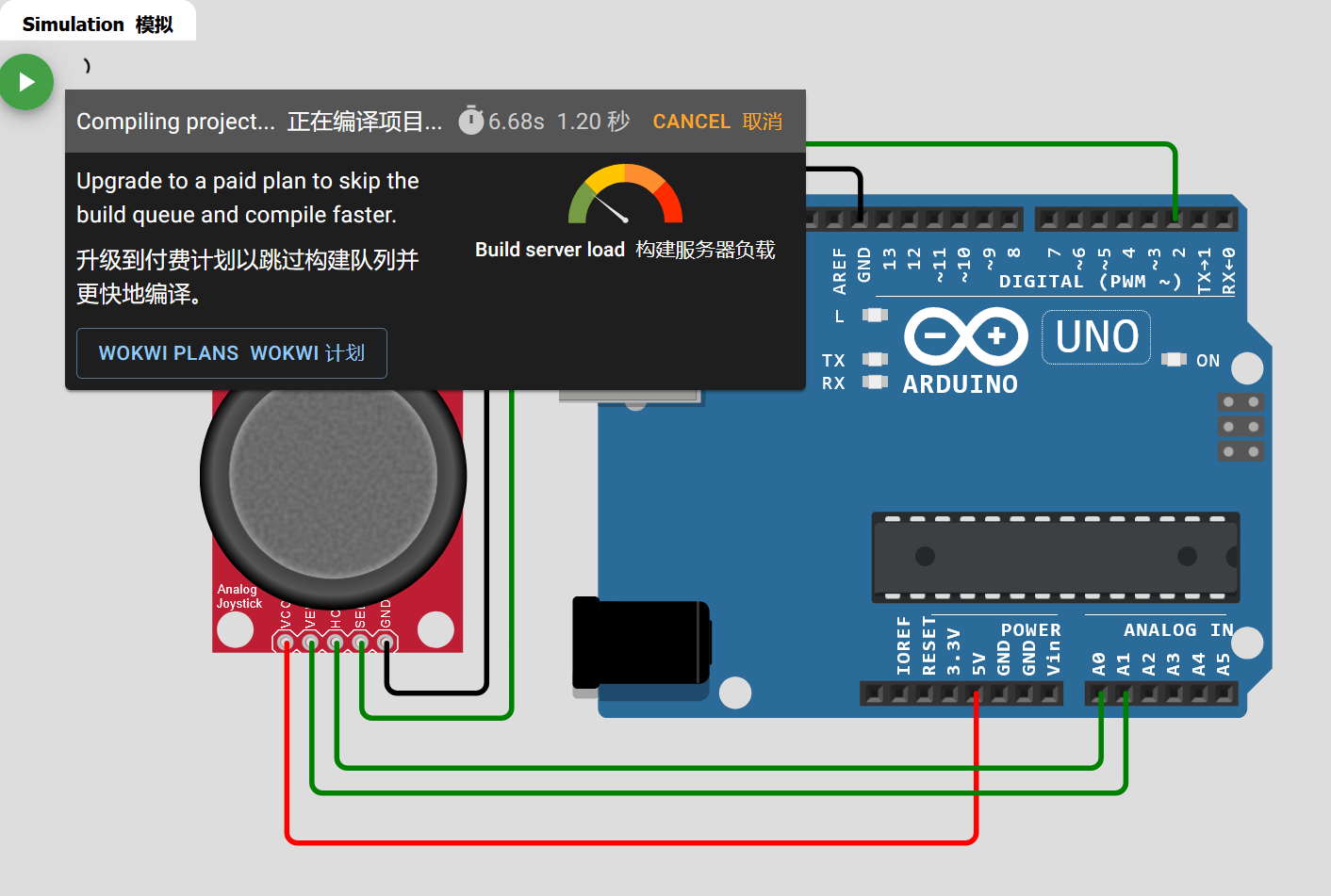

尝试用wokwi试试，发现居然要排队或者付费。。。太坑！不用了！

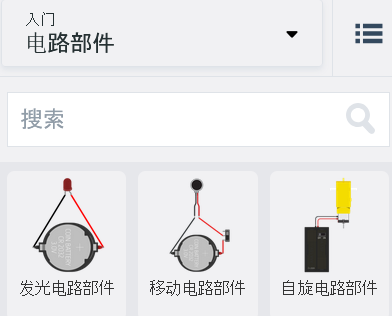

补充：隐藏的tinkercad全部元件

这是当土拨鼠期间意外的宝藏发现！

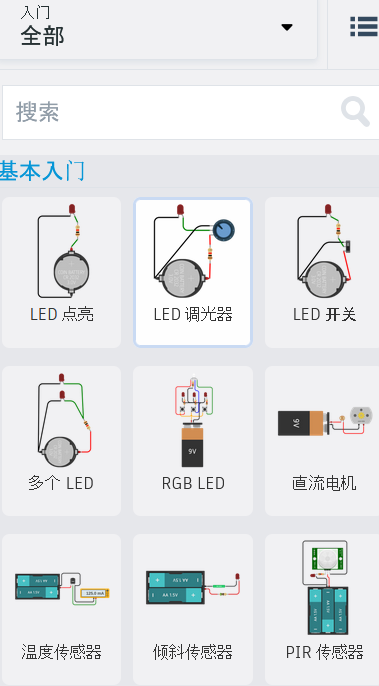

现成的连接+代码

其他资源

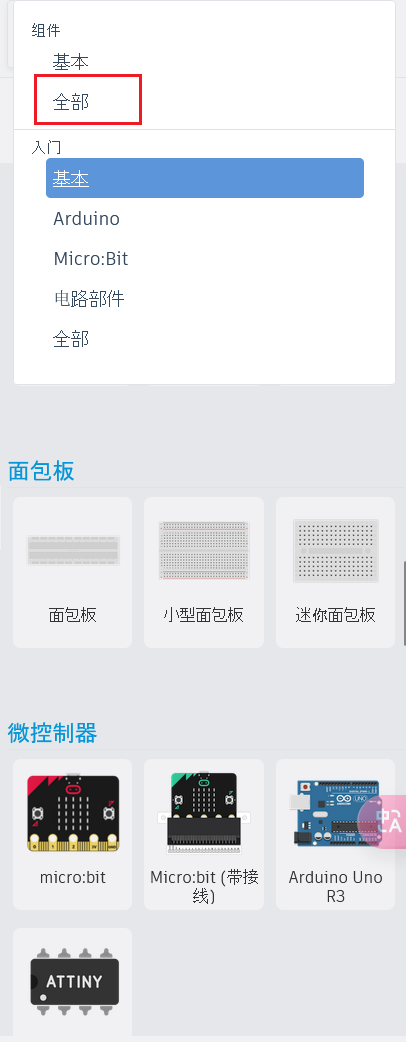

也可以选择全部展示
