HFSS2021怎么输出天线辐射效率随频率变化的图线

已于 2024-05-11 11:50:45 修改
阅读量6k 收藏 34
点赞数 9
分类专栏： HFSS仿真技巧 文章标签： 射频工程
于 2024-03-22 15:08:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010106593/article/details/136941617
版权
本文介绍了如何在仿真过程中正确设置扫频选项，包括保存字段，以及如何在仿真完成后通过选择特定设置并创建新报告来生成完整的图线，而非单一数据点。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

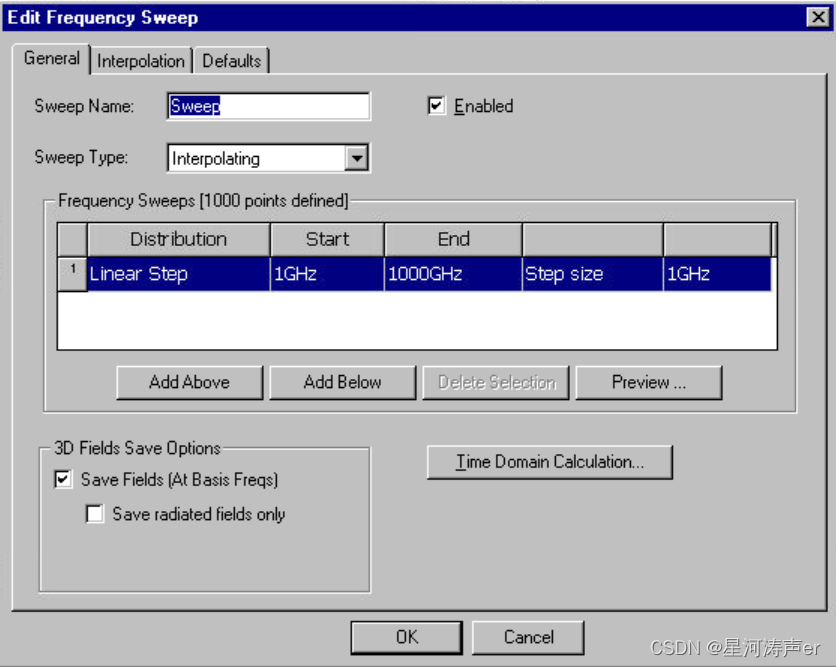

1.确保插入了扫频以及勾选了“Save Fields”
在这里插入图片描述

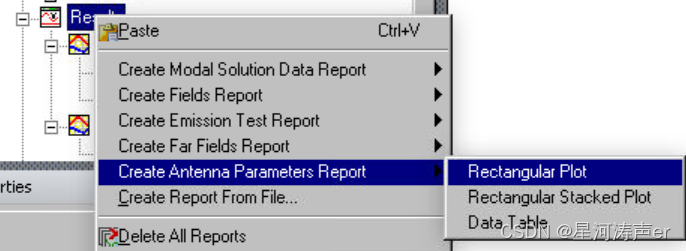

2.仿真完成后，右击“Result”如图
在这里插入图片描述

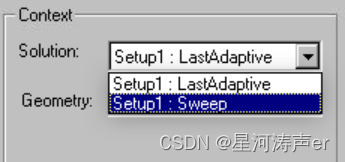

3.左列选择“Setup1：Sweep”
在这里插入图片描述

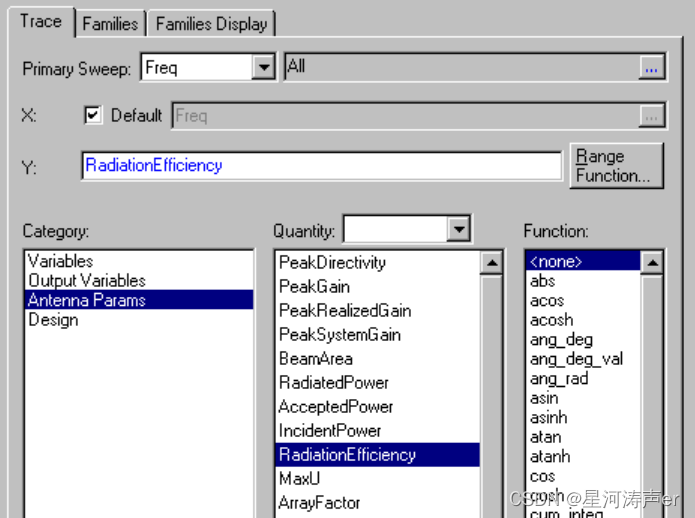

4.右列选择如图
在这里插入图片描述
5.点击下方“New Report”生成图线而不只是一个点。
