控制器局域网络(Controller Area Network, CAN)是当今汽车和工业自动化系统的重要标准。可靠性是CAN总线协议的核心优势之一，这使其成为安全关键应用的理想选择。但值得注意的是，错误处理对CAN的稳健性来说至关重要。

CAN总线错误的发生可能有多种原因，比如电缆故障、噪声、不匹配的终端电阻、CAN节点故障等。识别、分类和解决此类CAN错误是确保整个CAN系统持久性能的关键。错误处理可以识别和拒绝错误的信息，使发送者能够重新传输信息。此外，该过程有助于识别和断开持续传输错误信息的CAN节点。

CAN 总线的错误管理主要需要从三个方便进行分析

1. 错误检测机制

2. 错误计数机制

3. 错误状态

错误检测

CAN控制器可以通过收发器监测总线电平，并在接收、发送时对报文进行错误检测，控制器应提供以下错误检测机制。

总线监测（也就是通过收发器回环到RX PIN来监测总线电平）
位填充检查
帧格式检查
CRC校验
ACK检查

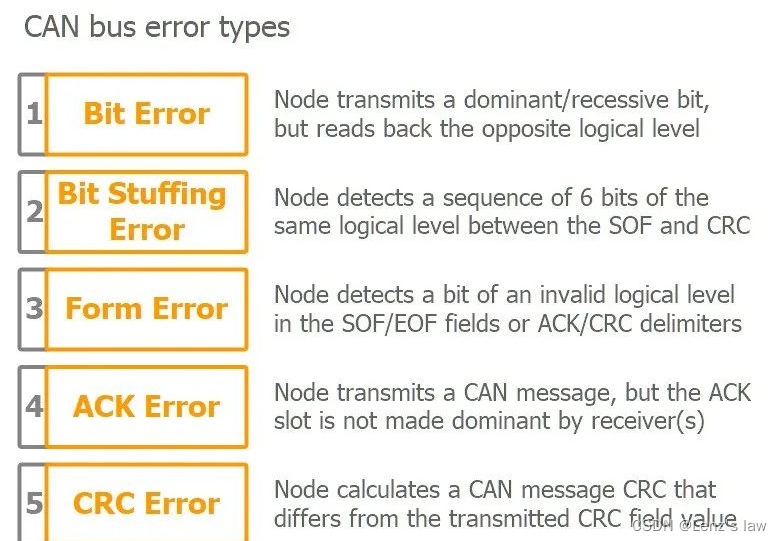

检查到错误有五种错误类型，它们并不相互排斥（也就是可以同时出现）。

Bit error 位错误
Stuff error 填充错误
CRC error
Form error
ACK error

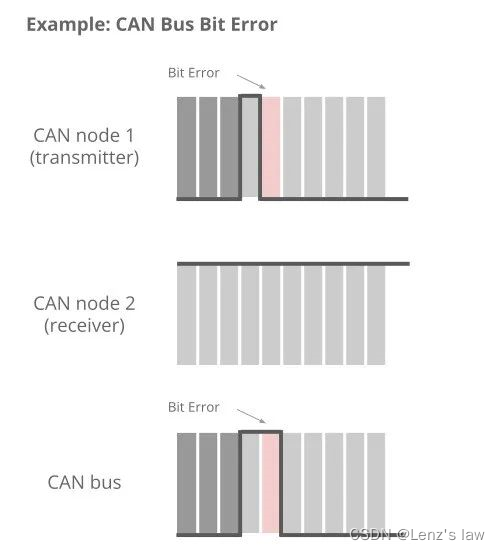

Bit error 位错误

在总线上发送比特的节点也应监视总线。当监视的位值与发送的位值不同时，认为检测到位错误。
例外：
 在仲裁期间发送隐性信息位时，显性位不应导致位错误，或者在 ACK 时隙期间发送了一个隐性位；
 发送被动错误标志并检测到显性位的节点不应将此解释为位错误。

Stuff error 填充错误

在帧字段中连续六个相等位电平出现时，认为检测到填充错误，因为帧字段应通过位填充的方法进行编码。（超过5个相等电平就应该插入一个相反的电平）

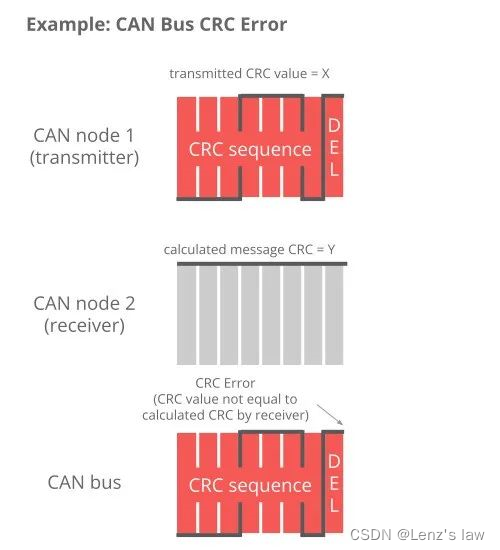

CRC error 校验错误

CRC 序列应由发送器的 CRC 计算结果组成。接收器应以与发送器相同的方式计算 CRC。当计算出的 CRC 序列不等于接收到的序列时，应检测到 CRC 错误。

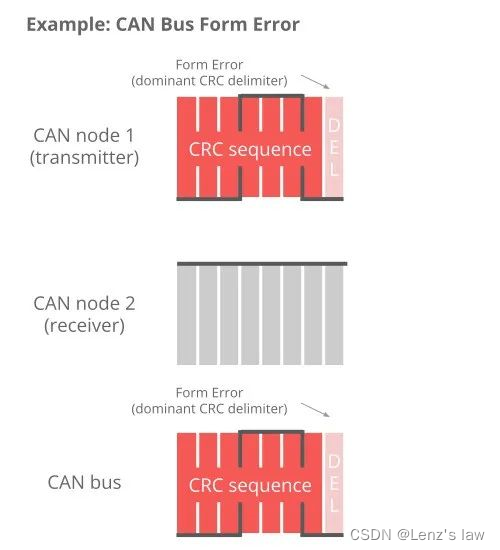

Form error 格式错误

当固定格式位字段包含一个或多个非法位时，应检测到格式错误。
例外：
 接收器在 EOF 的最后一位监测显性位，或任何节点在错误定界符或过载定界符的最后一位监测显性位，不应将此解释为形式错误。

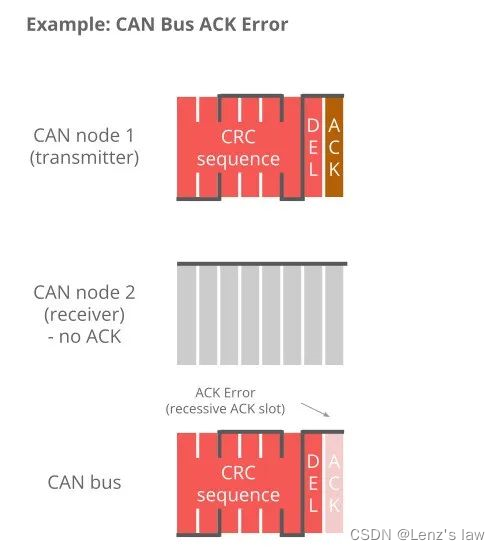

ACK error

每当发送器在 ACK 时隙期间没有监测到显性位时，它就会检测到一个 ACK 错误。

错误计数器

每个CAN控制器内部都有两个计数器，分别为接收错误计数器REC和发送错误计数器TEC。

两个计数器长度都为8bit，上电后为0，最大计数到255。

Receive error counter(REC)：接收错误计数器
Transmit error counter(TEC)：发送错误计数器

错误计数器的计数规则

当节点在发送或接收数据时，如果检测到错误，对应的错误计数器就会增加1或者8。

当成功接收或发送一帧数据，对应的计数器就减1。

错误计数器详细的更新规则如下：

错误计数器应根据以下规则进行更新（在给定的帧传输期间可以应用多个规则）。
a) 当接收器检测到错误时，接收错误计数器REC+ 1。例外：发送活动错误标志、过载标志期间的位错误。
b) 当接收器在发送错误标志后检测到显性位作为第一位时，接收错误计数器REC+8。
c) 当发送器发送错误标志时，发送错误计数器REC+8。
        1) 例外 1：如果发送器是错误被动状态，并且由于未检测到显性 ACK 而检测到 ACK 错误，并且在发送其被动错误标志时未检测到显性位。
        2) 例外 2：如果发送方因为仲裁期间发生填充错误而发送错误标志，因此，填充位应该是隐性的，并且已作为隐性发送但被监视为主导的。
        在这两种例外情况下，传输错误计数器保持不变。
d) 如果发送器在发送活动错误标志或过载标志时检测到位错误，则发送错误计数器TEC+8。
e) 如果接收器在发送活动错误标志或过载标志时检测到位错误，则接收错误计数器TEC+8。
f) 在发送活动错误标志、被动错误标志或过载标志后，任何节点都应容忍最多7 个连续显性位。在检测到第14个连续显性位后（在活动错误标志或过载标志的情况下）或在被动错误标志后检测到第 8 个连续显性位之后，并且每当在出现额外的8个连续显性位序列之后，REC和TEC都需要+8。
g) 成功传输一个帧后（收到 ACK 并且没有检测到错误，直到 EOF 被检测到完成），传输错误计数器应减1，直到为0。
h) 成功接收一个帧后（接收到 ACK 时隙没有错误并且成功ACK 位的发送），接收错误计数器应减 1，如果它介于1和127。如果接收错误计数器为0，则应保持为零 (0)，如果它大于127，则应将其设置为介于119和127。
